ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    сентябр;    2025 Г. № ²⁰³⁴

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Комплексы измерительные	«САПФИР»		78180-20			СПФ.000.000 МП		Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва	ФБУ «НИЦ ПМ - Ростест», г. Москва
2.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «КФ» (сечение ПАО «Кузбассэнергосбыт»		34	89482-23	Акционерное общество «Кузнецкие ферросплавы» (АО «КФ»), Кемеровская область - Кузбасс, г. Новокузнецк		МП 14-083-2023		Акционерное общество «Сибэнергоконтр оль» (АО «Сибэнергоконтр оль»), г. Кемерово	ФБУ «Кузбасский ЦСМ», г. Кемерово

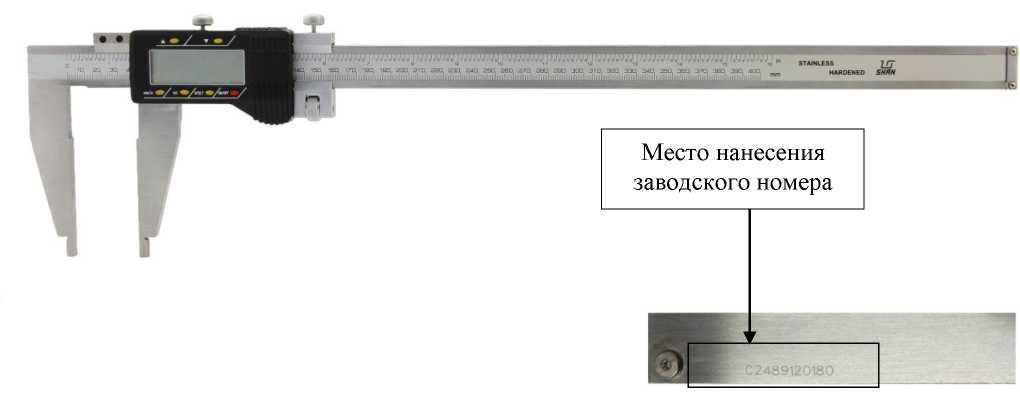

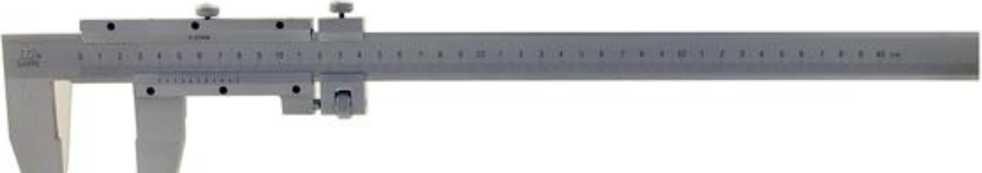

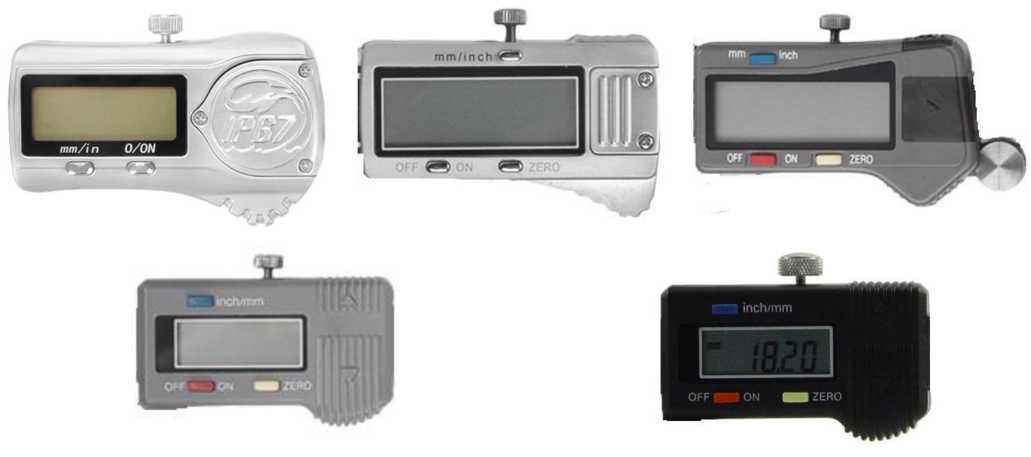

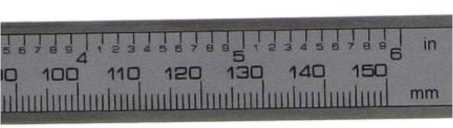

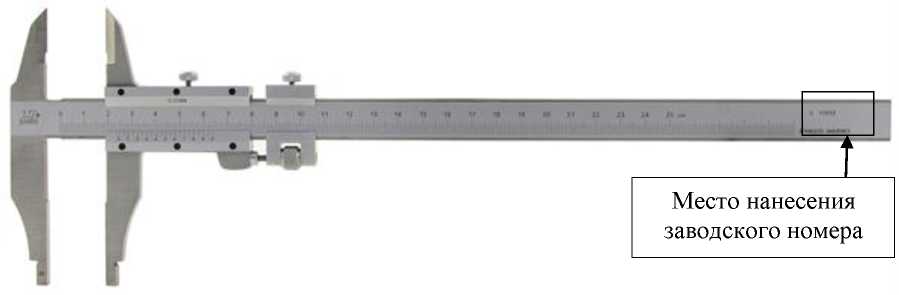

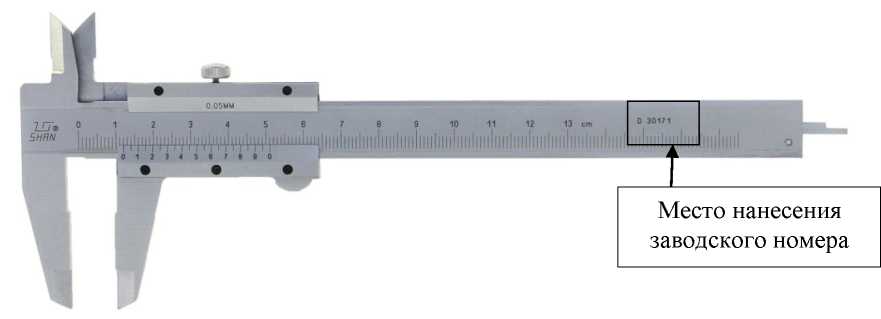

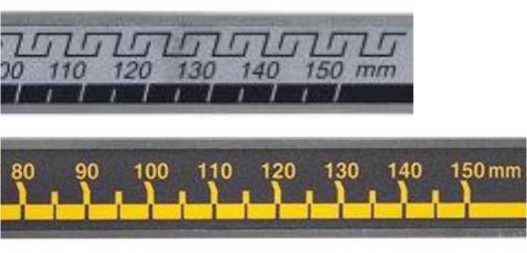

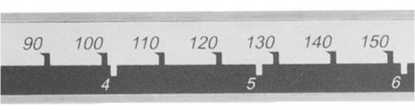

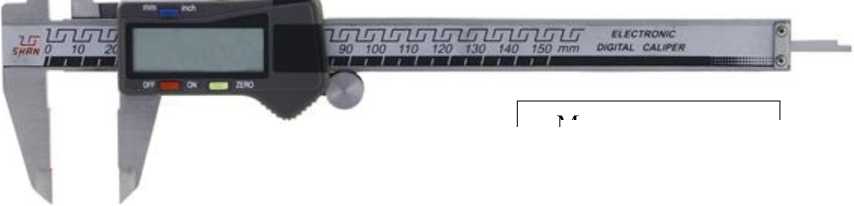

3.	Штангенциркули торговой марки «SHAN»			62052-15			МП 62052-15		Акционерное общество Торговый дом «Калиброн» (АО ТД «Калиброн»), г. Москва	ООО РМЦ «Калиброн», г. Москва

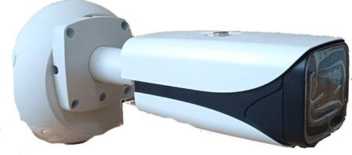

4.	Комплексы измерительные с фотофиксацией	«СКАТ-ПП»		71703-18			БКЮФ.402222.0 40 МП, БКЮФ.402222.0 40-01 МП, БКЮФ.402222.0 40-01 МП с изменением № 1, МП БКЮФ.402222.0 40-02		Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»), г. Санкт-Петербург	ФГУП «ВНИИФТРИ», Московская обл., р.п. Менделеево
5.	Комплексы программноаппаратные	Фотофиниш		95904-25	Общество с ограниченной ответственностью «Оборудование безопасного города» (ООО «Оборудование безопасного города»), г. Воронеж		МП 651-25-003		Общество с ограниченной ответственностью «Оборудование безопасного города» (ООО «Оборудование безопасного города»), г. Воронеж	ФГУП «ВНИИФТРИ», Московская обл., р.п. Менделеево
6.	Хроматографы газовые промышленные	«Хромос ПГХ-1000.1»		74463-19			МП 1600-22232024; ХАС 2.320.006.01МП; ХАС 2.320.006.01МП с изменением № 1; ХАС 1.550.004 МП; МП 1600-1314 2024		Общество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»), Нижегородская обл., г. Дзержинск	ФБУ «Нижегородский ЦСМ», г. Нижний Новгород

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__   »   сентябр_ 2025 г. №   ²⁰³⁴

Лист № 1 Регистрационный № 74463-19                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные «Хромос ПГХ-1000.1»

Назначение средства измерений

Хроматографы газовые промышленные «Хромое ПГХ-1000.1» (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов, измерения содержания углеводородов (нефтепродуктов) в воде.

Описание средства измерений

Принцип действия хроматографа основан на разделении на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов анализируемой пробы.

Хроматограф состоит из следующих блоков:

• - блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;

• - программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных.

• - блок аналитический.

В состав аналитического блока входят:

• - один или два термостата, теплоизолированных съёмных;

• - нагреватели (для поддержания температуры термостата);

• - хроматографические колонки;

• - дозирующие краны;

• - переключающие клапаны;

• - усилители;

• - платы управления клапанами и платы питания;

• - пневмосопротивления;

• - регуляторы потока газов.

На передней панели прибора имеется дисплей, предназначенный для управления прибором и отображения информации.

В приборе могут быть установлены капиллярные, насадочные и микронасадочные колонки. В зависимости от решаемой аналитической задачи, приборы могут быть оснащены одним или несколькими детекторами из следующего списка:

• • ДТП - детектор по теплопроводности

• • ПИД - пламенно-ионизационный детектор

• • ПФД-S - пламенно-фотометрический детектор

• • ТХД - термо-химический детектор

• • ЭЗД - электронно-захватный детектор

• • ЭХД - электро-химический детектор

• • РИД - разрядно-ионизационный детектор

• • ПЭД - плазменно-эмиссионный детектор

Градуировка хроматографа проходит в автоматическом режиме.

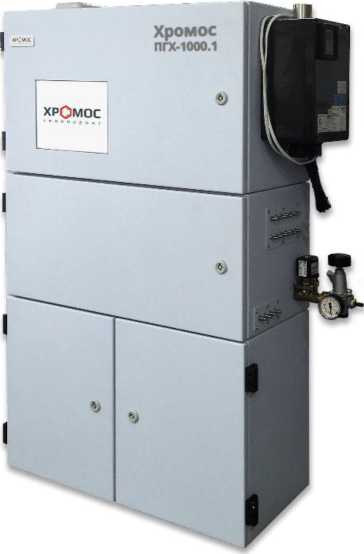

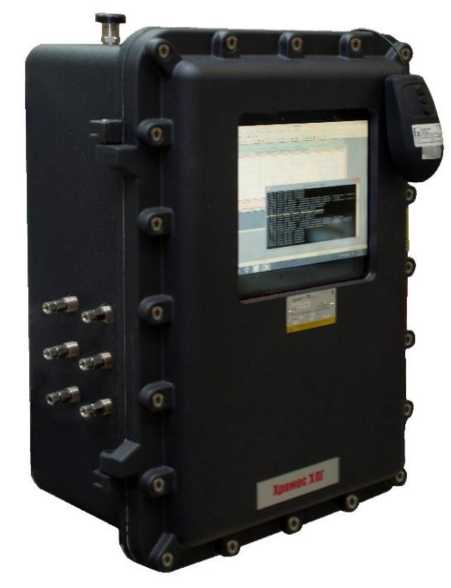

Хроматографы выпускаются в двух исполнениях.

В исполнении 1 хроматограф выполняется в специальном взрывозащищенном исполнении в корпусе с непроницаемой оболочкой «d» по ГОСТ IEC 60079-1-2011. Хроматограф в исполнении 1 может быть укомплектован одним или несколькими детекторами по теплопроводности, электронно-захватным детектором, термо-химическим детектором, электро-химическим детектором, плазменно-эмиссионным детектором.

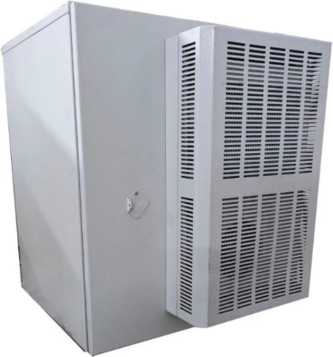

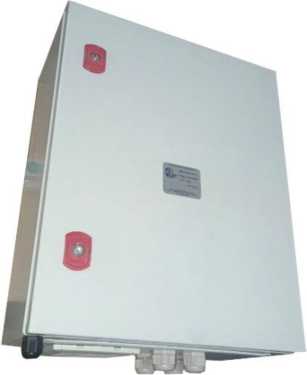

Исполнение 1 Исполнение 2

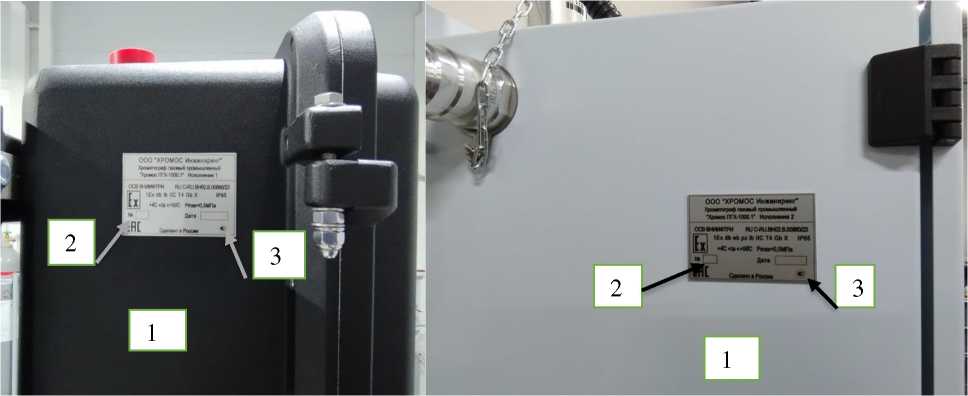

Места размещения:

• 1 - знак поверки;

• 2 - заводской номер;

• 3 - знак утверждения типа.

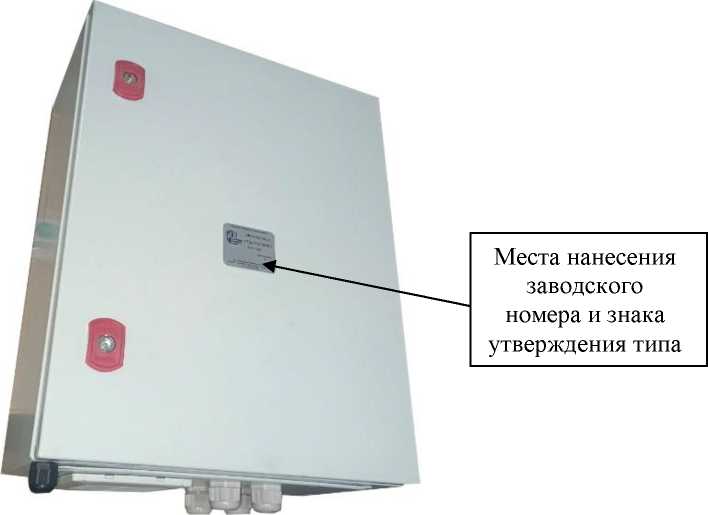

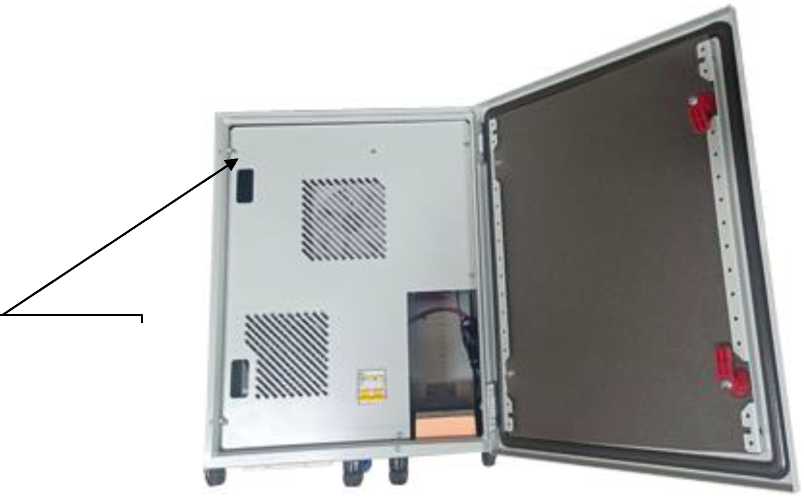

Рисунок 2 - Место нанесения знака поверки, знака утверждения типа и заводского номера хроматографа газового промышленного «Хромос ПГХ-1000.1»

В  исполнении  2 конструкция  хроматографа  выполняется  в специальном

взрывозащищенном исполнении - заполнение или продувка оболочки под избыточным давлением   «р» по   ГОСТ IEC   60079-2-2013.   Повышенная защита «е»

по ГОСТ 31610.7-2017/IEC 60079-7:2015 обеспечивается продувкой блока электроники и детекторов хроматографа воздухом КИП под избыточным давлением. Хроматограф в исполнении 2 может быть укомплектован детекторами по теплопроводности, пламенно-ионизационным детектором, пламенно-фотометрическим детектором, электронно-захватным детектором и термо-химическим детектором, электро-химическим детектором, разрядно-ионизационный детектором, плазменно-эмиссионным детектором.

На шильдике, установленном на боковой стенке хроматографа, указывается:

• - наименование предприятия-изготовителя;

• - знак утверждения типа;

• - наименование изделия;

• - маркировка взрывозащиты (в зависимости от исполнения);

• - специальный знак взрывобезопасности Ех;

• - единый знак обращения продукции на рынке государств-членов Таможенного союза ЕАС;

• - допустимый диапазон температуры окружающего воздуха;

• - маркировка степени защиты (от воздействия твердых тел и воды) IP65;

• - заводской номер изделия, включающий год и месяц изготовления;

• - страна-изготовитель;

• - надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Заводской номер хроматографа в формате цифрового или буквенно-цифрового обозначения наносится на информационную табличку (шильд), расположенную на боковой панели хроматографа. Знак поверки наносится в виде наклейки рядом с шильдом (рисунок 2). Пломбирование хроматографов газовых промышленных «Хромос ПГХ-1000.1» не предусмотрено.

ООО "ХРОМОС инжиниринг"

Хроматограф газовый промышленный ‘Хромое П ГХ-10ОО. 1" Исполнение 1

ОСВВНИИФТРИ RU C-RU.BH02B.00860/23 1ExdbibllCT4GbX IP65

Дата

Рисунок 3 - Образец шильдика в исполнении 1

ООО "ХРОМОС инжиниринг" Хроматограф газовый промышленный ‘Хромое П ГХ-10ОО. 1 ‘ Исполнение 2

ОСВ ВНИИФТРИ    RU C-RU.BH02. В.00860/23

lExdbeb pxibllCT4GbX IP65 +4'С <ta <+50'С Ртах=0,5МПа

Дата

Рисунок 4 - Образец шильдика в исполнении 2

Маркировка взрывозащиты соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Программное обеспечение

Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	CalcModule.dll
Номер версии (идентификационный номер) программного обеспечения	не ниже 1.2
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	37С2В7АВ
Алгоритм вычисления цифрового идентификатора программного кода	CRC-32

Влияние программного обеспечения на метрологические характеристики отсутствует. Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.

Для обработки хроматографических данных, полученных при анализе природного газа, и проверки их приемлемости по ГОСТ 31371.7-2020 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика измерений молярной доли компонентов» и по ГОСТ 31371.5-2022 (ISO 6974-5:2014) «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределённости. Часть 5. Определение азота, диоксида углерода и углеводородов С1-С5 и С6+ изотермическим методом» используется расчетный модуль ПО «Хромос: Природный газ» (CalcLib31371720.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Таблица 1.1 - Идентификационные данные программного обеспечения CalcLib31371720.dll
Идентификационные данные (признаки)	Значение
Контролируемый файл	CalcLib31371720.dll
Номер версии (идентификационный номер) ПО	1.0.0.1
Алгоритм    вычисления    цифрового идентификатора	SHA1
Цифровой идентификатор ПО	cc6bcc3c-bf8ea5b3-0dcdd13d-fa3f284a-d27a57c8

Для вычисления физико-химических показателей природного газа по алгоритмам ГОСТ 31369-2021 (ISO 6976:2016) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава» предназначен расчетный модуль ПО «Хромос: Природный газ» (CalcLib3136921.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Таблица 1.2 - Идентификационные данные программного обеспечения CalcLib3136921.dll
Идентификационные данные (признаки)	Значение
Контролируемый файл	CalcLib3136921.dll
Номер версии (идентификационный номер) ПО	1.0.0.1
Алгоритм    вычисления    цифрового идентификатора	SHA1
Цифровой идентификатор ПО	d80952e7-fe7e8bf6-b600fd99-fea6dbc9-ad47a798

Для вычисления метанового числа на основе известного компонентного состава по ГОСТ 34704-2020 «Газ природный. Определение метанового числа» используется расчетный модуль ПО «Хромос: Природный газ» (CalcLib3470420.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Таблица 1.3 - Идентификационные данные программного обеспечения CalcLib3470420.dll
Идентификационные данные (признаки)	Значение
Контролируемый файл	CalcLib3470420.dll
Номер версии (идентификационный номер) ПО	1.0.0.1
Алгоритм    вычисления    цифрового идентификатора	SHA1
Цифровой идентификатор ПО	ab0f556d-cd58f62c-1e716cf6-99e07e35-47299747

Для расчета градуировочных коэффициентов и массовой концентрации серосодержащих компонентов в соответствии с ГОСТ 34723-2021 «Газ природный. Определение серосодержащих компонентов методом газовой хроматографии» используется расчетный модуль ПО «Хромос: Серосодержащие в природном газе» (CalcLib_34723_2021.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Таблица 1.4 - Идентификационные данные программного обеспечения CalcLib_34723_2021.dll
Идентификационные данные (признаки)	Значение
Контролируемый файл	CalcLib 34723 2021.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Алгоритм    вычисления    цифрового идентификатора	SHA1
Цифровой идентификатор ПО	8e035595-518dd9ea-b65d298d-7db0f826-a420527c

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2 и 3.

Таблица 2 - Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме

Детектор	ОСКО по времени удерживания, %	ОС	КО по площади, %
		Дозирование газа	Дозирование жидкости
			Насадочная колонка	Капиллярная колонка
ПИД	1	1	2	4
ДТП	1	1	2	-
ПФД-S	1	3	-	-
ТХД	1	2	-	-
ЭЗД	2	2	-	-
ЭХД	1	2	-	-
РИД	1	2	-	-
ПЭД	1	2	-	-

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
1. Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, %
- ПИД, ДТП	±5
- ПФД-S, ТХД	±10
- ЭЗД	±4
- ЭХД	±4
- РИД, ПЭД	±6
2. Уровень флуктуационных шумов нулевого сигнала детекторов, не более:
- ПИД, А	2,О-10-14
- ДТП, В	1,6-10-7
- ПФД-S, А	5,0-10"12
- ТХД, В	1,0-10-5
- ЭЗД, А	1,0-10-13
- ЭХД, В	1,0-10"6
- РИД, В	1,0-10"4
- ПЭД, В	1,0Ч0-4

Продолжение таблицы 3

3. Уровень дрейфа нулевого сигнала детекторов, не более:
- ПИД, А/ч	5,0А0-12
- ДТП, В/ч	1,0А0-4
- ПФД-S, А/ч	1,0А0-10
- ТХД, В/ч	1,0А0-4
- ЭЗД, А/ч	1А0-12
- ЭХД, В/ч	1,440-5
- РИД, В/ч	1,0А0-2
- ПЭД, В/ч	1,0А0-2
4. Пределы детектирования детекторов, не более:
- ПИД, по гептану, бензолу или пропану, гС/с	4,0А0-12
- ДТП, по гептану, пропану, азоту, водороду, г/см3	3,0А0-9
- ПФД-S, по сере в сероводороде, г/с	4,0А0-12
- ТХД, по кислороду, г/см3	1,5А0-10
- ЭЗД, по трихлорэтилену в азоте, г/с	2,0.10-13
- ЭХД, по сероводороду, г/см3	1,040-11
- ЭХД, по этилмеркаптану, г/см3	3,040-11
- РИД, по водороду, метану, г/см3	2,0А0-12
- РИД, по кислороду, азоту, оксиду углерода, г/см3	9,0А0-12
- ПЭД, по азоту, г/см3	6,0А0-11
- ПЭД, по неону, водороду, кислороду, метану, оксиду углерода, диоксиду углерода, г/см3	2,0А0-11

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Температура термостата колонок, °С	от (Токр+3) до +300
Температура термостатируемых зон, °С	от +40 до +300
Максимальная температура дозатора, °С	+300
Максимальная температура кранов, °С	+300
Максимальная температура детекторов, °С:	+300
Дискретность задания температур во всех зонах, °С	0,01
Отклонение среднего установившегося значения температуры термостатов от заданного значения, оС	±5
Параметры электрического питания: - напряжение переменного тока, В	230 ± 23
- частота переменного тока, Гц	50 ± 0,4
- напряжение постоянного тока, В	24 ± 3
Конфигурация хроматографа: Габаритные размеры (ДхШхВ), мм, не более - Исполнение 1 (моноблок)	250x400x600
- Исполнение 2 (состоит из нескольких блоков)	660x350x1010
Масса (без системы пробоподготовки), кг, не более - Исполнение 1	50
- Исполнение 2	80

Продолжение таблицы 4

Наименование характеристики	Значение
Мощность, потребляемая хроматографом (без дополнительных устройств), В^А, не более: Исполнение 1: при выходе на рабочий режим Исполнение 2: при выходе на рабочий режим Исполнение 1: после выхода на рабочий режим Исполнение 2: после выхода на рабочий режим	450 2200 80 1000
Время выхода на режим, ч, не более	1,5
Передача данных	Ethernet (Modbus ТСР) RS-485 (Modbus RTU) Аналоговый выход от 0 до 20 mA Аналоговый выход от 4 до 20 mA Аналоговый выход от 0 до 5 В Аналоговый выход от 0 до 10 В Аналоговый выход от -5 до +5 В Аналоговый выход от -10 до + 0 В Дискретные выходы (сухой контакт)
Маркировка взрывозащиты: - Исполнение 1 - Исполнение 2	1Ex db ib IIC T4 Gb X 1Ex db eb px ib IIC T4 Gb X
Подгруппа электрооборудования по ГОСТ 31610.02014 (IEC 60079-0:2011)	IIC
Температурный класс: - Исполнение 1 - Исполнение 2	Т4 Т4
Применяемый тип взрывозащиты: -Исполнение 1 -взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2011. - Исполнение2 -оболочка под избыточным давлением по ГОСТ IEC 60079-2-2013. - повышенная защита по ГОСТ 31610.7-2017/IEC 60079-7:2015 - заполнение или продувка оболочки под избыточным давлением. Ex-атмосфера изолирована от источника возгорания по ГОСТ IEC 60079-2-2013	d р е Px
Степень защиты от воздействия окружающей среды хроматографа по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +4 до +50 от 30 до 80 от 84 до 106

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Наработка на отказ, ч, не менее	26280
Средний срок службы, лет	10

Знак утверждения типа

наносится методом сетчатой печати на шильд, расположенный на боковой панели хроматографа, и на титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность средства измерений

Таблица 6 - Комплектность хроматографов

Наименование	Обозначение	Количество, шт
Хроматограф газовый промышленный «Хромос ПГХ-1000.1» Исполнение 1 Исполнение2	ХАС 1.550.004	1
Составные части комплекса
Эксплуатационные документы (комплект)	ХАС 1.550.004 ВЭ	1
Персональный компьютер
Программное обеспечение «Хромос» на USB-флеш-накопителе	ХАС 3.001.001
Руководство пользователя	ХАС 3.001.001 ХАС 3.003.013
Комплект ЗИП	ХАС 2.320.006 ЗИ	1
Упаковка	-	1
Составные части хроматографа
Детекторы
Детектор ПИД Детектор ДТП проточный Детектор ЭЗД Детектор ПФД-S Детектор ТХД Детектор ЭХД Детектор РИД Детектор ПЭД	-	по заказу
Устройства ввода проб
Кран 4-х портовый газовый Кран 6-ти портовый газовый Кран 8-ми портовый газовый Кран 10-ти портовый газовый Краны для ввода жидких проб (КДЖ)	-	по заказу
Дополнительные устройства
Дозатор автоматический парофазный Дозатор с функцией дозирования жидкости, равновесного пара и твердофазной экстракции Индикатор расхода газа Блок регулирования давления газов Блок регулирования расхода газов Разветвители газовых потоков Блок коммутации и подготовки газов	-	по заказу

Продолжение таблицы 6

Наименование	Обозначение	Количество, шт
Узлы сброса Устройство для разгазирования Регулятор давления механический Фильтры дополнительной очистки газов Блок фильтров выносной	-	по заказу
Фильтры для улавливания механических частиц
Дополнительное оборудование
Компрессор воздуха Детекторы поиска утечек газов Регуляторы давления высокой чистоты Дроссель механический Вентили тонкой регулировки Система разгазирования проб Пробоотборники Колонки адсорбционные Колонки насадочные стеклянные Колонки насадочные металлические Колонки капиллярные Газовая арматура в комплекте	-	Наличие указывается в упаковочном листе
Баллоны с аттестованными газовыми и жидкими смесями	-	по заказу
Баллоны с газами	-	по заказу
Стандартные образцы	-	по заказу
Чистые вещества	-	по заказу
Реактивы	-	по заказу
Примечание - Комплект поставки определяется заказом потребителя, исходя из аналитических задач.

Сведения о методиках (методах) измерений

приведены в разделе 1.5 «Устройство и принцип работы хроматографа» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-006-69502896-18 с изменением 4. Хроматографы газовые промышленные «Хромос ПГХ-1000.1». Технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Федерального агентства по техническому регулированию и метрологии от 28.12.2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»

Изготовитель

Общество с ограниченной ответственностью «ХРОМОС Инжиниринг»

(ООО «ХРОМОС Инжиниринг»)

ИНН 5249111131

Адрес: 606000, Нижегородская обл., г.о. город Дзержинск, г. Дзержинск, ул. Лермонтова, д. 16

Тел./факс: (8313) 249-200, 249-300, 348-255

E-mail: mail@has.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц 30011-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    си^тяб]Э5 2025 г. №    _034

Лист № 1 Регистрационный № 78180-20                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные «САПФИР»

Назначение средства измерений

Комплексы измерительные «САПФИР» (далее комплексы) предназначены для измерений размаха виброперемещения и частоты вращения ротора.

Описание средства измерений

Принцип действия комплексов основан на обработке сигналов, поступающих от первичных преобразователей.

Комплексы представляют собой виброизмерительное устройство, состоящее из блока обработки сигналов БОС, блока системного БС и блока отображения информации БОИ.

Первичные преобразователи не входят в состав комплекса.

Блок обработки сигналов БОС (далее БОС) снабжен усилителем, интегратором (двойное или одинарное интегрирование) и фильтром нижних частот.

В блоке обработки сигналов БОС осуществляется аналого-цифровое преобразование, а также преобразование Фурье и вычислительные операции.

Блок системный БС (далее БС) предназначен для управления работой блока отображения информации БОИ (далее БОИ), снабженного жидкокристаллическим дисплеем.

Комплекс позволяет программировать действительные значения коэффициентов преобразования вибропреобразователей.

Комплексы выпускаются в двух вариантах конструктивного исполнения: напольный вариант и настольный вариант. В напольном варианте все три блока (БОС, БС и БОИ) размещены в стойке (далее напольном терминале). В настольном варианте блок обработки сигналов БС закрепляется на блоке отображения информации БОИ, который устанавливается на блок обработки сигналов БОС. Комплекс может поставляться в виде набора блоков: БОС, БС, БОИ.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки или химического травления. Нанесение знака поверки на средство измерений и не предусмотрено.

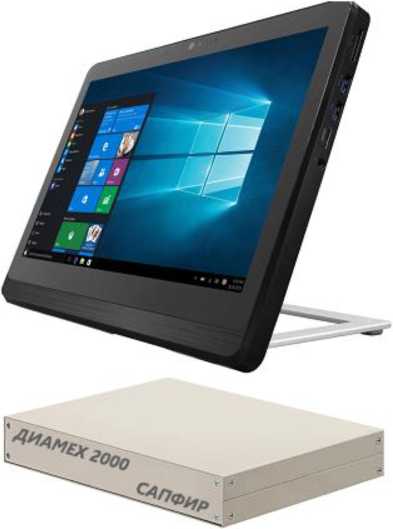

Общий вид напольного и настольного вариантов комплексов измерительных «САПФИР» представлен на рисунках 1 и 2, соответственно, маркировочная табличка представлена на рисунке 3, общий вид блока отображения информации БОИ, блока обработки сигналов БОС и блока системного БС представлен на рисунках 4, 5 и 6, соответственно.

Пломбирование комплексов измерительных «САПФИР» не предусмотрено.

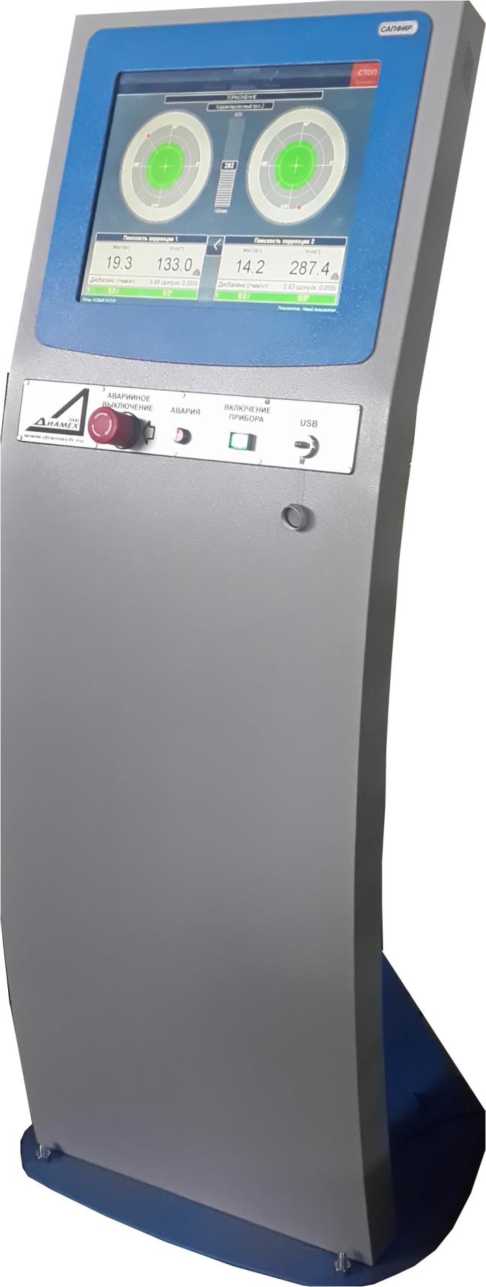

Рисунок 1 - Общий вид напольного варианта исполнения (напольного терминала) комплекса измерительного «САПФИР»

Место нанесения знака утверждения типа

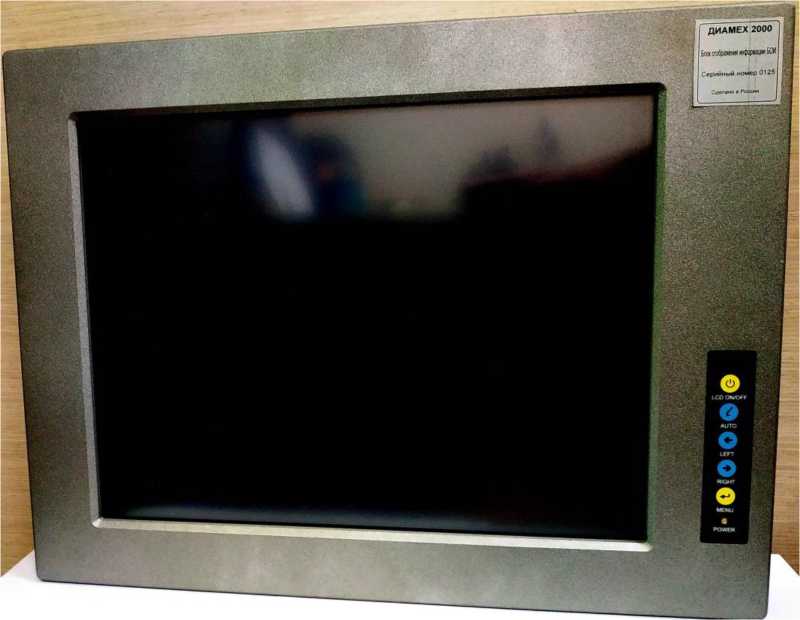

Рисунок 4 - Общий вид блока отображения информации БОИ

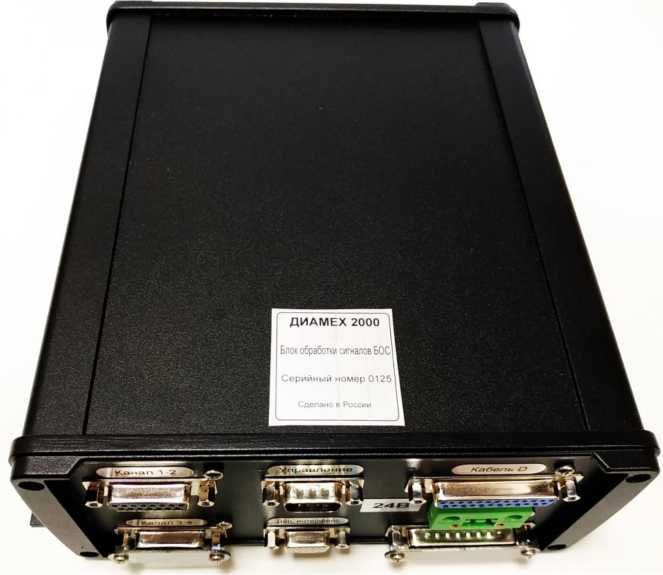

Рисунок 5 - Общий вид блока обработки сигналов БОС

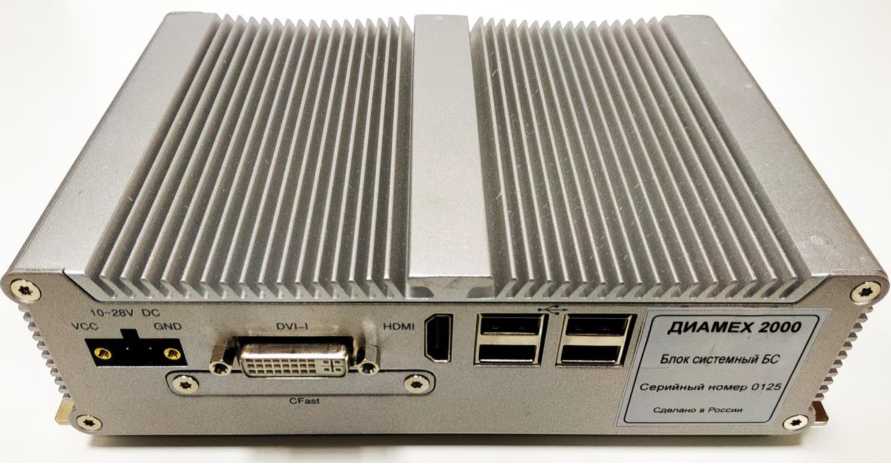

Рисунок 6 - Общий вид блока системного БС

Программное обеспечение

Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Sapphire3.exe update bos4 ver 104.svl
Номер версии (идентификационный номер) ПО	не ниже 1.04
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значения
Диапазон входного напряжения переменного тока (размах), мВ	от 1 до 4500
Диапазон измерений размаха виброперемещения на базовой частоте 32 Гц при коэффициенте преобразования вибропреобразователя (далее - К), мкм: К = 1020 мВ/(м^с-2) К = 10,2 мВ/(м^с-2) К = 1,02 мВ/(м^с-2)	от 0,025 до 109,2 от 2,4 до 10920 от 24,3 до 109200
Диапазон рабочих частот, Гц	от 1,0 до 64

Наименование характеристики	Значения
Пределы допускаемой основной относительной погрешности при измерении размаха виброперемещения на базовой частоте 32 Гц, %	± 5
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 32 Гц, %, не более	± 10
Пределы допускаемой относительной погрешности измерений размаха виброперемещения в рабочем диапазоне температур окружающей среды на базовой частоте 32 Гц, %	± 8
Диапазон измерений частоты вращения, об/мин	от 60 до 3840
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, об/мин	± (1+0,0025‘N), где N-частота вращения
Нормальные условия измерений: температура окружающей среды, °С	от +15 до +25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значения
Условия эксплуатации: диапазон рабочих температур, °С	от +10 до +40
Параметры электрического питания: - напряжение питания переменного тока (50 Гц), В	от 187 до 242
Габаритные размеры (длина х ширина х высота), мм, не более: - напольного терминала	1430 х 600 х 500
- блока обработки сигналов БОС	240 х 120 х 200
- блока системного БС	340 х 277 х 74
- блока отображения информации БОИ	456 х 371 х 79
Масса, кг, не более: - напольного терминала	50
- блока обработки сигналов БОС	3,0
- блока системного БС	3,8
- блока отображения информации БОИ	8,5

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, а также на титульный лист руководства по эксплуатации методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Комплекс измерительный	«САПФИР»	1 шт.
Руководство по эксплуатации	СПФ.000.000 РЭ	1 экз.
Методика поверки	-	1 экз.
Дополнительные принадлежности		1 компл.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации раздел 1 «Общие сведения о комплексе».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Технические условия ТУ 26.51.66-088-54981193-19 «Комплексы измерительные «САПФИР»

Изготовитель

Общество с ограниченной ответственностью «ДИАМЕХ 2000»

(ООО «ДИАМЕХ 2000»)

Адрес:  109052, Москва, вн. тер. г. муниципальный округ Нижегородский,

ул. Смирновская, д. 25 стр. 12, этаж 2, пом. 01

ИНН 7722233409

тел. 223-04-20, факс 223-04-90

E-mail: diamech@diamech.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31 Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «34   » сснсябсс 2025 г. №   2034

Лист № 1 Регистрационный № 89482-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «КФ» (сечение ПАО «Кузбассэнергосбыт»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «КФ» (сечение ПАО «Кузбассэнергосбыт») (далее по тексту -АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени; сбора, обработки, хранения и передачи полученных результатов измерений коммерческому оператору оптового рынка, системному оператору и смежным субъектам ОРЭ. Полученные данные и результаты измерений используются для коммерческих расчетов с энергосбытовыми организациями и оперативного управления энергопотреблением.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи - проводники и приборы, подключенные к измерительным обмоткам ТТ и ТН;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает в себя включает в себя устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ) с приемником сигналов ГЛОНАСС/GPS, средства приёма-передачи данных (модемы, каналообразующая аппаратура);

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений (сервер БД) с программным обеспечением (ПО) ПК «Энергосфера», технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приёма-передачи данных (каналообразующая аппаратура).

Основными функциями АИИС КУЭ являются:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);

• - хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера БД в течение 3,5 лет (для 30 минутных приращений энергии);

• - резервирование баз данных на DVD-дисках;

• - разграничение доступа посредством паролей к базам данных для разных групп пользователей, и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

• - конфигурирование параметров и настроек АИИС КУЭ;

• - защита от несанкционированного доступа маркированием и пломбированием узлов системы;

• - подготовку данных по результатам измерений в XML-формате для их передачи по электронной почте в ПАК АО «АТС», ПАО «Кузбассэнергосбыт», сетевые организации, филиал АО «СО ЕЭС» Кемеровское РДУ;

• - ведение журнала событий технических и программных средств (счетчики, УСПД, линии связи, ПК «Энергосфера») на сервере БД, УСПД и счетчиках;

• - ведение системы единого времени.

Принцип действия:

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии.

Счетчики производят измерения и вычисления полученной активной и реактивной энергии и мощности. Интервал времени усреднения мощности для коммерческого учета установлен равным 30 минут. Счетчики автоматически записывают в память измеренные величины (активной и реактивной энергии), с интервалом усреднения 30 минут, на глубину не менее 45 суток (в соответствии с техническими требованиям АО «АТС» Приложение 11.1). В памяти счетчика хранятся два четырехканальных (актив/реактив, прием/отдача) независимых массива профиля мощности. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе и их последовательность, определяются при программировании счетчика. По запросу или в автоматическом режиме измерительная информация и журналы событий по счетчикам электрической энергии направляются на УСПД. В УСПД собранная информация консолидируется и далее по автоматическим запросам передается на сервер БД. Вычисление величин потребления электроэнергии с учетом коэффициентов трансформации трансформаторов тока и напряжения производится с помощью программного обеспечения ПК «Энергосфера» на сервере БД. Просмотр полученной информации об электропотреблении по всем измерительным каналам (ИК) доступен на автоматизированном рабочем месте (АРМ).

С ИВК АИИС КУЭ данные передаются по выделенному каналу сети «Интернет» в ПАК АО «АТС», ПАО «Кузбассэнергосбыт», сетевые организации, филиал АО «СО ЕЭС» Кемеровское РДУ.

АИИС КУЭ имеет систему обеспечения единого времени (далее по тексту - СОЕВ). В СОЕВ входят все средства измерений времени (встроенные часы счетчиков, УСПД, УССВ, сервера БД уровня ИВК), влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени.

На уровне ИВКЭ СОЕВ организована с помощью подключенного к УСПД УССВ ЭНКС-2, которое имеет встроенный модуль синхронизации времени, работающей от сигналов точного времени ГЛОНАСС/GPS и обеспечивает автоматическую синхронизацию внутренних часов УСПД по протоколу синхронизации NTP с использованием сети Ethernet.

Не менее одного раза в сутки производится синхронизация времени сервера БД ИВК по времени УСПД, установленного на ПС «КФЗ-2» 110/10 кВ, при условии расхождения времени сервера БД и УСПД более чем на ±1 с (программируемый параметр).

Сравнение показаний часов счетчиков ИК и ИВКЭ осуществляется один раз в сутки при опросе счетчиков, синхронизация осуществляется при расхождении часов счетчиков и УСПД на величину более чем ±2 с (программируемый параметр).

СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 34. Заводской номер указывается в формуляре-паспорте на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре-паспорте на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение (СПО) ПК «Энергосфера». Уровень защиты СПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Р 50.2.077-2014.

Метрологически значимая часть СПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	ПК «Энергосфера»
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

Но мер ИК	Наименование объекта	ТТ	ТН	Счетчик	УСПД	УССВ	Сервер БД
1	ПС «КФЗ-2» 110/10 кВ, ЗРУ-10 кВ, 3 с.ш. 10 кВ, яч. №41, ф.41-Г	ТПОФ 1000/5, КТ 0,5 Рег. № 518-50	НТМИ-10 10000/100 КТ 0,5 Рег. № 831-53	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-04	ЭНКС-2 Рег. № 37328-15	HPE ProLiant DL160
2	ПС «КФЗ-2» 110/10 кВ, ЗРУ-10 кВ, 3 с.ш. 10 кВ, яч. №42, ф.42-Р	ТПОЛ-10 1500/5, КТ 0,5 Рег. № 1261-59	НТМИ-10 10000/100 КТ 0,5 Рег. № 831-53	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04

Продолжение таблицы 2

Но мер ИК	Наименование объекта	ТТ	ТН	Счетчик	УСПД	УССВ	а. О о
3	ПС «Абразивная» 110/10 кВ, ЗРУ-10 кВ, 1 с.ш. 10 кВ, яч. №5	ТОЛ 10-1 600/5, КТ 0,5 Рег. № 15128-03	ЗНОЛП 10500:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	ЭНКС-2 Рег. № 37328-15	HPE ProLiant DL160
4	ПС «Абразивная» 110/10 кВ, ЗРУ-10 кВ, 2 с.ш. 10 кВ, яч. №18	ТОЛ 10-1 200/5, КТ 0,5 Рег. № 15128-03	ЗНОЛП 10500:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
5	ПС «Абразивная» 110/10 кВ, ЗРУ-10 кВ, 4 с.ш. 10 кВ, яч. №32	ТОЛ 10-1 200/5, КТ 0,5 Рег. № 15128-03	ЗНОЛП 10500:^3/100:^3 КТ 0,5 Рег. № 23544-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик; 2 Допускается замена УССВ на аналогичное утвержденного типа; 3 Допускается замена У СПД на аналогичное утвержденного типа; 4 Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности, (±6), %	Границы погрешности в рабочих условиях, (±6), %	Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC (SU), с
1 - 5	Активная Реактивная	1,7 3,0	2,3 3,8	±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая); 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95; 3 Погрешность в рабочих условиях указана для cоsф = 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 0 до + 40 °С

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	5
Нормальные условия:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cоsф	0,87
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота, Гц	от 49,6 до 50,4
- коэффициент мощности cоsф	от 0,5 инд. до 0,8 емк.
- температура окружающей среды для ТТ, °С	от -45 до +50
- температура окружающей среды для ТН, °С	от -45 до +40
- температура окружающей среды в месте расположения
электросчетчиков,°С	от -45 до +70
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчик СЭТ-4ТМ.03.01:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
Электросчетчик СЭТ-4ТМ.03М.01:
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
УСПД ЭКОМ-3000:
- среднее время наработки на отказ, ч, не менее	75000
- среднее время восстановления работоспособности, ч	24
УССВ ЭНКС-2:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч	1
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Электросчетчики: - тридцатиминутный профиль нагрузки в двух
направлениях, сут, не менее	45
- при отключении питания, лет, более	10
УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление
за месяц по каждому каналу, суток, не менее	45
Сервер БД: - хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование электрического питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

Регистрация событий:

- в журнале событий электросчетчиков: параметрирования; пропадания питания;

коррекции времени в электросчетчике с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

- в журнале событий УСПД: параметрирования; изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

результатов самодиагностики; попыток несанкционированного доступа;

коррекции времени в электросчетчиках и УСПД с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректированы электросчетчики или УСПД;

- в журнале событий сервера БД: изменение значений результатов измерений; изменение коэффициентов измерительных трансформаторов тока и напряжения; факт и величина синхронизации (коррекции) времени; пропадание питания; замена счетчика;

полученные с уровня ИВКЭ «Журналы событий» счетчиков электроэнергии и УСПД. Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: электросчетчиков;

промежуточных клеммников вторичных цепей напряжения; испытательных коробок;

УСПД;

УССВ; сервера БД;

- защита информации на программном уровне: результатов измерений (при передаче, возможность использования электронной подписи);

установка пароля на электросчетчиках;

установка пароля в УСПД; установка пароля на сервер БД.

Знак утверждения типа наносится на титульный лист формуляра-паспорта АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТПОФ	2
Трансформатор тока	ТПОЛ-10	2
Трансформатор тока	ТОЛ 10-1	9
Трансформатор напряжения	НТМИ-10	1
Трансформатор напряжения	ЗНОЛП	9
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	4
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.01	1
Устройство сбора и передачи данных	ЭКОМ-3000	2
Устройство синхронизации системного времени	ЭНКС-2	2
Сервер БД	HPE ProLiant DL160	1
Формуляр-паспорт	05.2021.034-АУ.ФО-ПС (изменение от 24.04.2025 г.)	1
Руководство по эксплуатации	05.2021.034-АУ.РЭ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии с использованием АИИС КУЭ АО «КФ» (сечение ПАО «Кузбассэнергосбыт»), аттестованном ФБУ «Кузбасский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310473.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ   34.601-90   Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания

Правообладатель

Акционерное общество «Кузнецкие ферросплавы»

(АО «КФ»)

ИНН 4216001565

Юридический адрес: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Обнорского, д. 170

Телефон: (3843) 39-81-20

Факс: (3843) 37-39-18

Web-сайт: www.kfw.ru

E-mail: bulgakovagv@kfw.ru

Изготовитель

Акционерное общество «Сибэнергоконтроль»

(АО «Сибэнергоконтроль»)

ИНН 4205290890

Адрес: 650992, Кемеровская область - Кузбасс, г. Кемерово, пр. Советский, д. 6, офис 37 Телефон: (3842) 48-03-50

E-mail: sibencontrol@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»

(ФБУ «Кузбасский ЦСМ»)

Адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (3842) 36-43-89

Факс: (3842) 75-88-66

Web-сайт: www.kuzcsm.ru, \\'\\'\\'.кузцсм.р(|)

E-mail: info@kuzcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312319

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

ОТ « __ »    сентябр; 2025 Г. №    _034

Лист № 1 Регистрационный № 95904-25                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные «Фотофиниш»

Назначение средства измерений

Комплексы программно-аппаратные «Фотофиниш» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом (эффект Доплера) и по видеокадрам, скорости движения ТС на контролируемом участке по видеокадрам, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений интервалов времени, измерений текущих навигационных параметров и определения на их основе координат комплексов.

Описание средства измерений

Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на приеме и обработке сигналов ГНСС GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеокадры, формируемые комплексами.

Принцип действия комплексов при измерении скорости движения ТС в зоне контроля по видеокадрам основан на измерении расстояния, пройденного ТС в зоне контроля и интервала времени, за который оно было пройдено.

Принцип действия комплексов при измерении скорости движения ТС радарным методом в зоне контроля основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося ТС, находящегося в зоне контроля комплексов (эффект Доплера).

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке по видеокадрам основан на измерении интервала времени, за которое ТС прошло расстояние между фиксациями ТС в зонах контроля камер. Для ТС, государственные регистрационные знаки (далее - ГРЗ) которых были распознаны комплексом на въезде на контролируемый участок и на выезде из него, измеряется пройденное ТС расстояние, зависящее от расположения обоих камер и от расположения ТС в зонах контроля камер в момент распознавания ГРЗ ТС, и интервал времени между фиксациями ТС в зонах контроля каждой из камер комплексов. На основании этих данных рассчитывается скорость движения ТС на контролируемом участке.

Комплексы состоят из вычислительных модулей типов 1 и 2, камер распознающих типов 1 и 2, камер обзорных и радарных модулей. Вычислительный модуль представляет собой специализированный компьютер, выполненный в защитном климатическом шкафу. Вычислительный модуль предназначен для приема и обработки информации о проезде транспортных средств через зоны контроля комплекса: детекции транспортных средств, распознавания регистрационных знаков, записи видеофрагментов и фото-материалов с камер обзорных, фотоматериалов с камер распознающих, организации хранения данных в подключаемых таблицах баз данных, передачи собранной информации. Камера распознающая используется для получения детализированного изображения ТС и распознавания ГРЗ ТС, для обеспечения выполнения всех основных функций комплекса. В зависимости от модели может использоваться для измерения времени фиксации, измерения скорости ТС в зоне контроля по видеокадрам, измерения скорости движения ТС на контролируемом участке по видеокадрам. Камера обзорная предназначена для формирования обзорных кадров зоны контроля или записи обзорного видео. Радарный модуль предназначен для определения скорости движения объектов в любых погодных условиях и в любое время суток. Применяется в составе комплекса в совокупности с камерой распознающей тип 1.

Комплексы изготавливаются в трех модификациях: модификация 1, модификация 2 и модификация 3, отличающихся составом, характеристиками и измерительными задачами. Состав модификаций представлен в таблицах 1 - 3.

Таблица 1 - Состав комплексов модификации 1

Наименование составных частей комплексов	Количество
Комплекс программно-аппаратный «Фотофиниш» в составе: - вычислительный модуль тип 1 (ВМ1) - камера распознающая тип 1 (КР1) - камера обзорная (КО) - радарный модуль	1 шт. от 1 до 4 шт.* от 0 до 4 шт.* от 0 до 4 шт.*
* - состав комплекса зависит от заказа

Таблица 2 - Состав комплексов модификации 2

Наименование составных частей комплексов	Количество
Комплекс программно-аппаратный «Фотофиниш» в составе: - вычислительный модуль тип 1 (ВМ1) - камера распознающая тип 2 (КР2)	1 шт. от 1 до 4 шт.*
* - состав комплекса зависит от заказа

Таблица 3 - Состав комплексов модификации 3

Наименование составных частей комплексов	Количество
Комплекс программно-аппаратный «Фотофиниш» в составе: - вычислительный модуль тип 2 (ВМ2) - камера распознающая тип 1 (КР1) - камера обзорная (КО) - радарный модуль	1 шт. от 1 до 6 шт.* от 0 до 6 шт.* от 0 до 6 шт.*
* - состав комплекса зависит от заказа

Средства измерений одной модификации (не более 4 шт.) возможно объединять в единый комплекс локальной сетью. Комплект эксплуатационной документации такого комплекса включает руководство по эксплуатации, паспорт на комплекс и паспорта на каждую модификацию. В паспорте на комплекс в обязательном порядке указываются заводские номера модификаций.

Измерительные задачи комплексов, в зависимости от модификации, приведены в таблице 4.

Таблица 4 - Измерительные задачи комплексов

Измерительные задачи	Модификация
	1	2	3
Измерение скорости движения ТС в зоне контроля по видеокадрам	+	-	+
Измерение скорости движения ТС в зоне контроля радиолокационным методом	+	-	+
Измерение скорости движения ТС на контролируемом участке по видеокадрам	+*	-	+*
Измерение значений текущего времени, синхронизированных с национальной шкалой времени UTC (SU)	+	+	+
Измерение интервалов времени	+	+	+
Измерение текущего навигационных параметров и определение на их основе координат местоположения комплексов в плане	+	+	+

* - при использовании одного вычислительного модуля и не менее двух камер распознающих тип 1 или двух вычислительных модулей и не менее одной камеры распознающей тип 1, подключенной к каждому из вычислительных модулей

Комплексы применяются только в стационарном варианте размещения.

Все составные части и элементы крепления комплексов могут окрашиваться в различные цвета.

Функционально комплексы применяются для фиксации потока ТС, распознавания ГРЗ ТС и фиксации следующих типов событий и видов нарушений правил дорожного движения (далее - ПДД): превышение установленной скорости движения транспортного средства; пересечение в нарушение ПДД линий разметки проезжей части дороги; проезд на запрещающий сигнал светофора; невыполнение требования об остановке перед стоп-линией; невыполнение требования об остановке перед знаком стоп; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой); поворот или движение прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги; несоблюдение требований (предписанных дорожными знаками), запрещающими движение грузовых автотранспортных средств; выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути); выезд в нарушение ПДД на полосу, предназначенную для встречного движения; нарушение правил пользования внешними световыми приборами; нарушение правил применения ремней безопасности или мотошлемов; проезд под запрещающий знак; остановка в зоне действия знака «Остановка запрещена»; стоянка в зоне действия знака «Стоянка запрещена»; остановка в зоне действия желтой линии разметки; стоянка на пешеходном переходе; стоянка вторым рядом; стоянка на пересечении проезжих частей; стоянка в зоне действия знака «Стоянка запрещена по четным числам»; стоянка в зоне действия знака «Стоянка запрещена по нечетным числам»; нарушение правил пользования телефоном водителем транспортного средства; движение транспортного средства во встречном направлении по дороге с односторонним движением; нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев транспортных средств; установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака "Инвалид" и т.п.); невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения); несоблюдение дистанции к впереди движущемуся транспортному средству; нарушение скоростного режима на протяженном участке дороги; выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора; остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде; нарушение правил, установленных для движения ТС в жилых зонах; движение автомобиля с разрешенной массой ТС по полосам в нарушение ПДД; распознавание событий на базе используемых нейросетевых алгоритмов: невыполнение законного требования уполномоченного должностного лица о прохождении весового и габаритного контроля транспортного средства, в том числе об остановке транспортного средства в пункте транспортного контроля, либо отказ или уклонение от выполнения указанного требования; невыполнение законного требования сотрудника полиции, должностного лица таможенного органа или должностного лица федерального органа исполнительной власти, осуществляющего функции по контролю и надзору в сфере транспорта, об остановке транспортного средства; прочие нарушения ПДД стоящих, приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки комплексов и времени фиксации ТС, а также подсчетом количества ТС, реализуя функцию интеллектуального детектора ТС; прочие нарушения и события.

Алгоритм выявления и фиксации нарушений ПДД (и прочих) основан на перечисленных выше принципах действия и реализован за счет автоматического сопоставления распознанного ГРЗ ТС либо другого распознанного объекта фиксации, данных измерений, фото-и видеоматериалов, а также, при необходимости, другой информации (результатов работы нейросетевых алгоритмов обработки видеоряда, результатов запросов к внешним источникам данных). Решение измерительных задач, определенных назначением, и выявление нарушений правил дорожного движения (и прочих) комплексы производят в автоматическом режиме без участия человека.

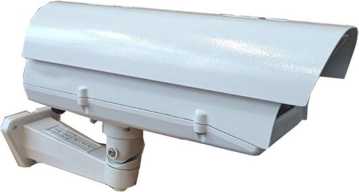

Общий вид составных частей комплексов представлен на рисунке 1.

е) радарный модуль

Корпус комплексов защищен от несанкционированного доступа. На каждом вычислительном модуле комплексов устанавливается гарантийная номерная пломба с контролем вскрытия, препятствующая несанкционированному вскрытию и лишающая гарантии и поверки при её повреждении.

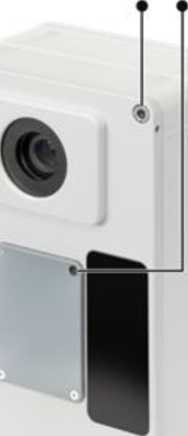

Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунках 2 - 4.

Место пломбировки от несанкционированного доступа

Рисунок 3 - Схема пломбировки от несанкционированного доступа комплексов модификации 1 и 2

Место п.

Места нанесения заводского номера и знака утверждения типа

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа комплексов модификации 3

Знак поверки на комплексы не наносится.

Заводской номер наносится на самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на лицевой панели вычислительного модуля комплексов модификаций 1, 2 и на боковой панели комплексов модификации 3. Формат нанесения заводского номера буквенно-цифровой.

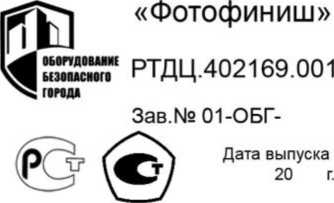

Пример маркировки комплексов представлен на рисунке 5.

а) изготовленных ООО «Оборудование безопасного города»

Рисунок 5 - Пример маркировки комплексов

Программное обеспечение

Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «Ангел: Фотофиниш». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплексов приведены в таблице 5.

Таблица 5 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Ангел: Фотофиниш
Номер версии (идентификационный номер) ПО	не ниже 1.1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Метрологические и технические характеристики комплексов приведены в таблицах 6 - 8.

аблица 6 - Метрологические характеристики комплексов модификаций 1 и 3

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС, км/ч:
- в зоне контроля радиолокационным методом	от 0 до 350
- в зоне контроля по видеокадрам	от 0 до 350
- на контролируемом участке по видеокадрам	от 0 до 350
Пределы допускаемой абсолютной погрешности измерений скорости
движения ТС, км/ч:
- в зоне контроля радиолокационным методом	±1
- в зоне контроля по видеокадрам	±1
- на контролируемом участке по видеокадрам	±1

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, мс: - камера распознающая тип 1 (КР1) - камера обзорная (КО)	±1 ±50
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс	±1
Диапазон измерений интервалов времени, c	от 5 до 86400
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с	±1
Доверительные границы допускаемой абсолютной погрешности (при доверительной    вероятности    0,95)    определения    координат местоположения комплексов в плане*, м	±3
* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

аблица 7 - Метрологические характеристики комплексов модификации 2

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, мс: - камера распознающая тип 2 (КР2)	±50
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс	±1
Диапазон измерений интервалов времени, c	от 5 до 86400
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с	±1
Доверительные границы допускаемой абсолютной погрешности (при доверительной    вероятности    0,95)    определения    координат местоположения комплексов в плане*, м	±3
* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

Таблица 8 - Технические характеристики комплексов

Наименование характеристики	Значение
Минимальная протяженность контролируемого участка дороги (для модификаций 1 и 3), м	70
Напряжение питания от сети переменного тока (частотой (50±1) Гц), В	от 80 до 300

Наименование характеристики	Значение
Габаритные размеры составных частей комплексов, мм, не более:
а) вычислительный модуль тип 1 (ВМ1)
- длина	800
- ширина	500
- высота	500
б) вычислительный модуль тип 2 (ВМ2)
- длина	800
- ширина	750
- высота	850
в) камера распознающая тип 1 (КР1)
- длина	600
- ширина	400
- высота	400
г) камера распознающая тип 2 (КР2)
- длина	600
- ширина	400
- высота	400
д) камера обзорная (КО)
- длина	400
- ширина	300
- высота	300
е) радарный модуль
- длина	190
- ширина	110
- высота	100
Масса составных частей комплексов, кг, не более:
а) вычислительный модуль тип 1 (ВМ1)	50
б) вычислительный модуль тип 2 (ВМ2)	140
в) камера распознающая тип 1 (КР1)	7
г) камера распознающая тип 2 (КР2)	6
д) камера обзорная (КО)	3
е) радарный модуль	3
Условия применения комплексов: - температура окружающей среды, °С - относительная влажность воздуха при температуре +30 °С, %	от -60 до +70 до 95

Знак утверждения типа

наносится на самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на лицевой панели вычислительного модуля комплексов модификаций 1, 2 и на боковой панели комплексов модификации 3, а также на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Комплектность комплексов приведена в таблице 9.

Таблица 9 - Комплектность средства . измерений

Наименование	Обозначение	Количество
Комплекс программно-аппаратный «Фотофиниш»*	-	1 шт.
Руководство по эксплуатации	РТДЦ.402169.001 РЭ**/ БТКП. 402169.024 РЭ ***	1 экз.
Паспорт	РТДЦ.402169.001 ПС**/ БТКП. 402169.024 ПС***	1 экз.
Методика поверки	-	1 экз.
* - состав комплекса зависит от модификации и заказа ** - для комплексов, изготовленных ООО «Оборудование безопасного города» *** - для комплексов, изготовленных ООО «БИС»

Сведения о методиках (методах) измерений

приведены в разделе 2 «Структура, состав и принципы работы Комплексов» документа РТДЦ.402169.001 РЭ/ БТКП. 402169.024 РЭ «Комплекс программно-аппаратный «Фотофиниш». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.1, 12.1.2, 12.42.1, 12.42.2, 12.43

РТДЦ.402169.001 ТУ «Комплексы программно-аппаратные «Фотофиниш». Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Оборудование безопасного города»

(ООО «Оборудование безопасного города»)

ИНН 3666219880

Адрес юридического лица: 394036, г. Воронеж, ул. Карла Маркса, д. 53, оф. 501/1

Изготовители

Общество с ограниченной ответственностью «Оборудование безопасного города»

(ООО «Оборудование безопасного города»)

ИНН 3666219880

Адрес: 394036, г. Воронеж, ул. Карла Маркса, д. 53, оф. 501/1

Общество с ограниченной ответственностью «Безопасность информационных систем»

(ООО «БИС»)

ИНН 3663073619

Адрес юридического лица: 394019, г. Воронеж, ул. Краснодарская, д. 16Б

Адрес места осуществления деятельности: 394019, г. Воронеж, ул. Торпедо, д. 45

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц 30002-13

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « ²⁴ »    сентябр> 2025 г. №    ²⁰³⁴

Лист № 1 Регистрационный № 62052-15                                         Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули торговой марки «SHAN»

Назначение средства измерений

Штангенциркули торговой марки «SHAN» (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание средства измерений

Штангенциркули изготавливаются следующих типов:

• - двусторонние с глубиномером (рисунки 1, 2, 3);

• - двусторонние без глубиномера (рисунки 4, 5);

• - односторонние (рисунки 6, 7).

Штангенциркули изготавливаются с отсчетом по нониусу, с отсчетом по круговой шкале или с цифровым отсчетным устройством.

Принцип действия штангенциркулей с отсчетом по нониусу (рисунки 1, 4, 6) -механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля может изготавливаться с регулируемым нониусом или моноблоком.

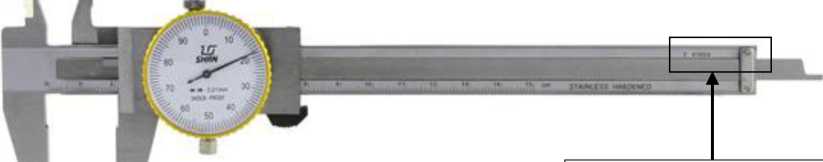

Принцип действия штангенциркуля с отсчетом по круговой шкале (рисунок 2) -механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с отсчетом по цифровому отсчетному устройству (рисунки 3, 5, 7) - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркулей осуществляется от встроенного источника питания. Возможные виды цифровых отсчетных устройств представлены на рисунке 8, а измерительных шкал - на рисунке 9.

Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (двусторонние с глубиномером), глубиномера (двусторонние с глубиномером), губок с плоскими измерительными поверхностями для измерений наружных размеров (двусторонние с глубиномером), губок с кромочными измерительными поверхностями для измерений наружных размеров (двусторонние без глубиномера) или без них (односторонние), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (двусторонние без глубиномера и односторонние).

Штангенциркули изготавливаются из инструментальной или нержавеющей стали.

Штангенциркули с цифровым отсчетным устройством могут иметь степени защиты IP54, IP65, IP67 в соответствии с ГОСТ 14254-2015.

Штангенциркули с верхним пределом измерений свыше 200 мм могут быть оснащены устройством тонкой установки рамки со стопорным винтом.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на нерабочую поверхность штанги с лицевой или обратной стороны методом лазерной маркировки, краской или травлением.

5HRN - товарный знак «SHAN» наносится на паспорт штангенциркулей типографским методом, на штангу и футляр штангенциркулей краской или методом лазерной маркировки.

Возможность нанесения знака поверки на средство измерений отсутствует.

Рисунок 1 - Общий вид штангенциркулей двусторонних с глубиномером с отсчетом по нониусу

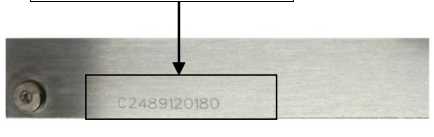

Место нанесения заводского номера

Рисунок 2 - Общий вид штангенциркулей двусторонних с глубиномером с отсчетом по круговой шкале

Рисунок 4 - Общий вид штангенциркулей двусторонних без глубиномера

Место нанесения заводского номера

Рисунок 6 - Общий вид штангенциркулей односторонних с отсчетом по нониусу

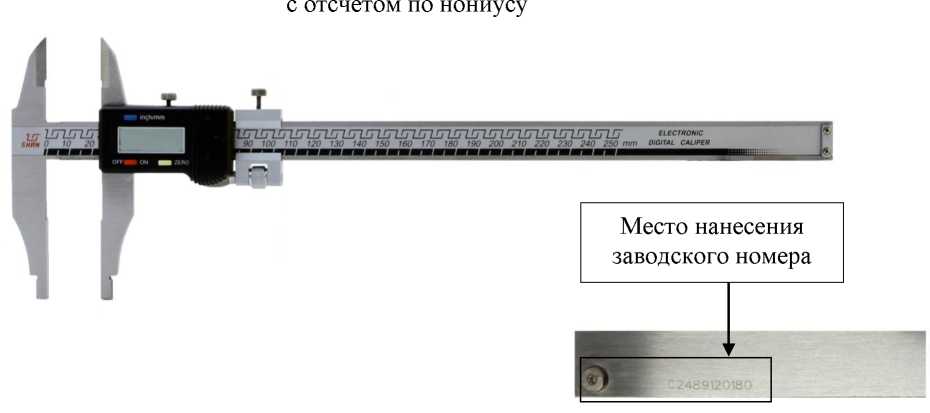

Рисунок 7 - Общий вид штангенциркулей односторонних с цифровым отсчетным устройством

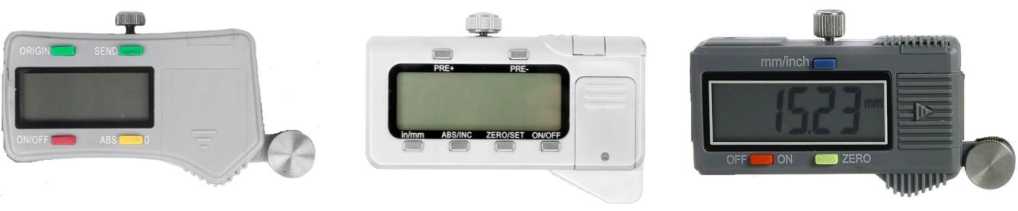

Рисунок 9 - Возможные виды шкал штангенциркулей с цифровым отсчетным устройством

Лист № 6 Всего листов 10 Метрологические и технические характеристики

Таблица 1 - Основные . метрологические и технические характеристики штангенциркулей

Модификация	Диапазон измерений наружных размеров, мм	Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1	2	3	4
с отсчетом по нониусу двусторонние с глубиномером	от 0 до 100	0,02; 0,05; 0,10	-
	от 0 до 125	0,02; 0,05; 0,10	-
	от 0 до 150	0,02; 0,05; 0,10	-
	от 0 до 200	0,02; 0,05; 0,10	-
	от 0 до 250	0,02; 0,05; 0,10	-
	от 0 до 300	0,02; 0,05; 0,10	-
с отсчетом по нониусу двусторонние без глубиномера	от 0 до 160	0,02; 0,05; 010	10
	от 0 до 200	0,02; 0,05; 010	10
	от 0 до 250	0,02; 0,05; 010	10
	от 0 до 300	0,02; 0,05; 010	10
	от 0 до 400	0,02; 0,05; 010	10
	от 0 до 500	0,02; 0,05; 010	10; 20
	от 0 до 600	0,02; 0,05; 010	20; 30
	от 0 до 630	0,02; 0,05; 010	20; 30
	от 0 до 800	0,02; 0,05; 010	20; 30
	от 0 до 1000	0,02; 0,05; 010	20; 30
с отсчетом по нониусу односторонние	от 0 до 400	0,05; 0,1	10
	от 0 до 500	0,05; 0,1	10; 20
	от 0 до 600	0,05; 0,1	20; 30
	от 0 до 630	0,05; 0,1	20; 30
	от 0 до 800	0,05; 0,1	20; 30
	от 0 до 1000	0,05; 0,1	20; 30
	от 0 до 1250	0,05; 0,1	20; 30
	от 0 до 1500	0,05; 0,1	20; 30
	от 0 до 1600	0,05; 0,1	20; 30
	от 0 до 2000	0,05; 0,1	20; 30
	от 0 до 2500	0,05; 0,1	20; 30
	от 0 до 3000	0,05; 0,1	20; 30
	от 0 до 4000	0,05; 0,1	40

Продолжение таблицы 1

1	2	3	4
с цифровым отсчетным устройством двусторонние с глубиномером	от 0 до 100	0,01	-
	от 0 до 125	0,01	-
	от 0 до 150	0,01	-
	от 0 до 200	0,01	-
	от 0 до 250	0,01	-
	от 0 до 300	0,01	-
с цифровым отсчетным устройством двусторонние без глубиномера	от 0 до 160	0,01	10
	от 0 до 200	0,01	10
	от 0 до 250	0,01	10
	от 0 до 300	0,01	10
	от 0 до 400	0,01	10
	от 0 до 500	0,01	10; 20
	от 0 до 600	0,01	20; 30
	от 0 до 630	0,01	20; 30
	от 0 до 800	0,01	20; 30
	от 0 до 1000	0,01	20; 30
с цифровым отсчетным устройством односторонние	от 0 до 400	0,01	10
	от 0 до 500	0,01	20; 30
	от 0 до 600	0,01	20; 30
	от 0 до 630	0,01	20; 30
	от 0 до 800	0,01	20; 30
	от 0 до 1000	0,01	20; 30
	от 0 до 1250	0,01	20; 30
	от 0 до 1500	0,01	20; 30
	от 0 до 1600	0,01	20; 30
	от 0 до 2000	0,01	20; 30
	от 0 до 2500	0,01	20; 30
	от 0 до 3000	0,01	20; 30
	от 0 до 4000	0,01	40
с отсчетом по круговой шкале двусторонние с глубиномером	от 0 до 100	0,01; 0,02	-
	от 0 до 125	0,01; 0,02	-
	от 0 до 150	0,01; 0,02	-
	от 0 до 200	0,01; 0,02	-
	от 0 до 250	0,01; 0,02	-
	от 0 до 300	0,01; 0,02	-

Таблица 2 - Пределы допускаемой абсолютной погрешности штангенциркулей при измерении наружных размеров

Измеряемая величина, мм	Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм
	при значении отсчета по нониусу, мм, ±			с ценой деления круговой шкалы, мм, ±		с шагом дискретности цифрового отсчетного устройства, мм, ±
	0,02	0,05	0,10	0,01	0,02	0,01
от 0 до 70 включ.	0,02	0,05	0,10	0,02	0,02	0,02
св. 70 до 150 включ.	0,03	0,05	0,10	0,03	0,03	0,03
св. 150 до 200 включ.	0,03	0,05	0,10	0,03	0,03	0,03
св. 200 до 300 включ.	0,04	0,06	0,10	0,04	0,04	0,04
св. 300 до 500 включ.	0,05	0,07	0,10	-	-	0,05
св. 500 до 1000 включ.	0,07	0,10	0,15	-	-	0,07
св. 1000 до 1500 включ.	-	0,16	0,20	-	-	0,11
св. 1500 до 2000 включ.	-	0,20	0,25	-	-	0,14
св. 2000 до 2500 включ.	-	0,24	0,30	-	-	0,22
св. 2500 до 3000 включ.	-	0,31	0,35	-	-	0,26
св. 3000 до 3500 включ.	-	0,36	0,40	-	-	0,30
св. 3500 до 4000	-	0,40	0,45	-	-	0,34

Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины

Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм
при значении отсчета по нониусу, ±			с ценой деления круговой шкалы, ±	с шагом дискретности цифрового отсчетного устройства, ±
0,02	0,05	0,10	0,01 0,02	0,01
0,03	0,05	0,05	0,03	0,03

Таблица 4 - Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей двусторонних с глубиномером, установленных на размер 10 мм

Расстояние между кромочными измерительными поверхностями губок, мм
при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм		с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,10	0,01	0,02	0,01
10+0.07	10+0.07	10+0.07	10+0.07		10+0.07

Таблица 5 - Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений штангенциркулей двусторонних с глубиномером, установленных на размер 10 мм

Отклонение от параллельности кромочных измерительных поверхностей губок, мм
при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм		с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,10	0,01	0,02	0,01
0,01	0,02	0,02	0,01		0,01

Таблица 6 - Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, и их отклонение от параллельности

Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм, ±				Отклонение от параллельности губок с цилиндрическими измерительными поверхностями, мм
при значении отсчета по нониусу, мм			с шагом дискретности цифрового отсчетного устройства, мм	при значении отсчета по нониусу, мм			с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,10	0,01	0,02	0,05	0,10	0,01
0,01	0,03	0,03	0,01	0,01	0,02	0,02	0,01

Таблица 7 - Метрологические и технические характеристики штанегенциркулей

Наименование характеристики	Значение
1	2
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм, не более	0,01
Отклонение от плоскостности и прямолинейности измерительных поверхностей, мм, не более: - для штангенциркулей с длиной большей стороны измерительной поверхности менее 40 мм;	0,004
- для штангенциркулей с длиной большей стороны измерительной поверхности не более 70 мм;	0,007
Отклонение от прямолинейности торца штанги штангенциркулей двусторонних с глубиномером, мм, не более	0,01
Отклонение от параллельности на 100 мм длины плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более:
- при значении отсчета по нониусу, цене деления шкалы и шаге
дискретности не более 0,02 мм;	0,02
- при значении отсчета по нониусу, цене деления шкалы не более 0,05 мм	0,03
Степени защиты в соответствии с ГОСТ 14254-2015	IP54, IP65, IP67
Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей штангенциркулей в соответствии с ГОСТ 2789-73, мкм, не более	0,32
Параметр шероховатости Ra кромочных губок и плоских вспомогательных измерительных поверхностей в соответствии с ГОСТ 2789-73, мкм, не более	0,63
Условия эксплуатации:
- диапазон рабочих температур, °С	от 15 до 25
- относительная влажность воздуха, %, не более	70

Знак утверждения типа

наносится на футляр штангенциркуля методом наклейки и в правом верхнем углу на паспорта типографским методом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Количество
штангенциркуль	1 шт.
элемент питания (для штангенциркулей с цифровым отсчетным устройством)	1 шт.
футляр	1 шт.
паспорт	1 экз.
методика поверки	1 экз.

Сведения о методиках (методах) измерений

Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd «Штангенциркули торговой марки «SHAN»

Изготовитель

Фирма Guilin Measuring & Cutting Tool Co. Ltd, КНР

Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China

Тел: +86-773-3814349, факс: +86-773-3814270

E-mail: sales@sinoshan.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66,

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

111524, Россия, г. Москва, ул. Электродная, д. 2, стр. 23

Тел.: +7 (495) 796-92-75

E-mail: info@calibronrmc.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314442

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « ²⁴ »    сентябр> 2025 г. №    ²⁰³⁴

Лист № 1 Регистрационный № 71703-18                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с фотофиксацией «СКАТ-ПП»

Назначение средства измерений

Комплексы измерительные с фотофиксацией «СКАТ-ПП» (далее - комплексы) предназначены для:

• - измерений скорости движения транспортных средств (далее - ТС) в зоне контроля;

• - измерений расстояния до ТС в зоне контроля;

• - измерений углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности измерительного модуля «СКАТ-М» (далее - ИМ) комплекса и направлением на ТС (углы на ТС) в зоне контроля;

• - определения координат места расположения комплекса;

• - фотовидеофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения комплекса и скорости ТС.

Описание средства измерений

Комплексы состоят из ИМ, программного обеспечения (далее - ПО) и монтажноэксплуатационного оборудования, обеспечивающего монтаж, электропитание, наведение ИМ на зону контроля, дополнительную защиту и обзор, подсветку в ночное время суток и связь с внешними устройствами.

Комплекс производит измерение скорости и местоположения ТС в зоне контроля, осуществляет анализ траекторий движения ТС, определяет текущее время и координаты места расположения ИМ комплекса, производит фотовидеофиксацию ТС в зоне контроля и сохраняет данные в энергонезависимой памяти. Все указанные действия производятся в автоматическом режиме.

Зоной контроля является область (сектор), ограниченная максимальным расстоянием от ИМ до ТС и диапазоном измерения углов на ТС.

Работа комплексов основана на физических принципах радиолокационных измерений. Радиолокационные измерения обеспечивает ИМ комплекса, который:

• -  измеряет скорость движения по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• - измеряет расстояние от ИМ комплекса до движущихся ТС по разности фаз между сигналами на различных несущих частотах;

• - измеряет углы в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИМ комплекса и направлением на ТС, по разности фаз между сигналами, принятыми пространственно-разнесенными антеннами;

• -  определяет время фотовидеофиксации по значению национальной шкалы координированного времени UTC (SU), полученному от встроенного в ИМ комплекса приемника глобальной спутниковой системы ГЛОНАСС/GPS;

• -  определяет координаты места расположения ИМ комплекса, полученные от встроенного приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплекс автоматически фиксирует нарушения правил дорожного движения (далее - ПДД) и имеет возможность сбора статистических данных транспортного потока (выполнять функции детектора транспорта).

Комплекс имеет возможность контроля следующих типов событий по ГОСТ Р 57144-2016, но не ограничиваясь:

• - нарушение установленного скоростного режима для различных типов ТС;

• - нарушение правил движения по автомагистрали, по обочине и тротуару, по полосе для маршрутных ТС, по трамвайным путям встречного направления;

• - движение по левой полосе при свободной правой полосе;

• - нарушение правил маневрирования;

• - нарушение правил расположения ТС на проезжей части дороги, встречного разъезда или обгона;

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги при движении прямо, повороте и развороте;

• - непредоставление преимущества в движении пешеходам;

• - нарушение правил остановки или стоянки различных типов ТС;

• - нарушение правил пользования внешними световыми приборами;

• - нарушение правил применения ремней безопасности;

• - нарушение требований знаков переменной информации на соответствующих участках дорог (автомобильных дорог) с удаленной перенастройкой и синхронизацией с настройкой знака переменной информации;

• - нарушение правил пользования телефоном водителем;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования ПДД при проезде перекрёстков;

• - невыполнение требования ПДД об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора, остановка или стоянка на железнодорожном переезде;

• - нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

• - нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

• - прочие нарушения ПДД в случае добавления новых функций распознавания событий на базе нейронных сетей.

Комплекс выпускается в двух модификациях: модификация 1 и модификация 2, отличающихся программным обеспечением радарного модуля.

Конструктивно ИМ комплекса выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит радарный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS. Корпус ИМ с элементами крепления и защитный радиопрозрачный кожух радарного модуля могут окрашиваться в различные цвета. На корпусе ИМ установлена шильда, выполненная фотохимическим способом и содержащая наименование комплекса, заводской номер комплекса в цифровом формате, торговую марку изготовителя и знак утверждения типа средства измерений. Нанесение знака поверки на корпус ИМ комплекса не предусмотрено. ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления.

Общий вид ИМ комплекса различных модификаций, места пломбирования, место нанесения знака утверждения типа и заводского номера комплекса представлены на рисунках 1 и 2 соответственно.

Место

пломбирования

*  _           Место нанесения

знака утверждения типа и заводского номера

Рисунок 2 - Общий вид, места пломбирования, место нанесения знака утверждения типа и заводского номера комплекса (модификация 2)

Программное обеспечение

ПО комплекса является программа «Скат-ПП».

ПО «Скат-ПП» содержит метрологически значимую часть «sazanDSPS» для ИМ модификации 1 и метрологически значимую часть «Rapira 3D» для ИМ модификации 2 и пользовательскую оболочку.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО комплекса модификации 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	sazanDSPS
Номер версии (идентификационный номер) ПО	не ниже 1.02
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	FA52DB4E*
Алгоритм вычисления идентификатора ПО	CRC32
* - Контрольная сумма указана для версии ПО 1.02.

Таблица 2 - Идентификационные данные метрологически значимой части ПО комплекса модификации 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Rapira 3D»
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	0x1970CD4F*
Алгоритм вычисления идентификатора ПО	CRC32
* - Контрольная сумма указана для версии ПО 1.0.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики комплексов

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС, км/ч модификация 1 модификация 2	от 2 до 350 от 1 до 350
Пределы допускаемой абсолютной погрешности измерений скорости ТС, км/ч модификация 1 модификация 2	±2 ±1
Диапазон измерений расстояния от комплекса до движущегося ТС, м	от 5 до 100
Пределы допускаемой абсолютной погрешности измерений расстояния от комплекса до движущегося ТС, м	±1
Диапазон измерений углов на ТС	от +20° до -20°
Пределы допускаемой абсолютной погрешности измерений углов на ТС модификация 1 модификация 2	О о СЧ -н -н
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИМ с национальной шкалой времени UTC (SU), мкс	±1
Пределы допускаемой абсолютной погрешности присвоения времени видеокадру, мс	±1
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплекса при геометрическом факторе PDOP не более 3, м	±4,5*
* При одновременном использовании сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Рабочая частота радиолокационного излучения, ГГ ц	24,15±0,1
Зона контроля
длина, м, не более	150
угол, градус, не более	20
Условия эксплуатации
температура окружающего воздуха, °С	от -55 до +60
относительная влажность окружающего воздуха, %, не более	98
атмосферное давление, кПа	от 60 до 106,7
Степень защиты по ГОСТ 14254-2015	IP66/IP67
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В	от 180 до 270
Напряжение питания от сети постоянного тока, В	от 10 до 16
Мощность потребления ИМ комплекса, Вт, не более
модификация 1	45
модификация 2	35

Наименование характеристики	Значение
Габаритные размеры ИМ комплекса, мм, не более
длина	205
ширина	210
высота	320
Масса ИМ комплекса, кг, не более
модификация 1	7
модификация 2	6

Знак утверждения типа

наносится фотохимическим способом на шильду, расположенную на корпусе ИМ комплекса, а также типографским способом на титульный лист паспорта комплекса.

Комплектность средства измерений

Таблица 5 - Комплектность комплексов

Наименование	Обозначение	Количество
		модификация 1	модификация 2
1 Комплекс измерительный с фотофиксацией «СКАТ-ПП» в составе:	«СКАТ-1111»	1	1
1.1     Измерительный    модуль «СКАТ-М» для модификации 1	БКЮФ.201219.025	1	-
1.2    Измерительный    модуль «СКАТ-М» для модификации 2	БКЮФ.201219.025	-	1
2 Комплекс измерительный с фотофиксацией       «СКАТ-ПП». Паспорт	БКЮФ.402222.040- 01ПС	1 экз.	1 экз.
3 Комплекс измерительный с фотофиксацией       «СКАТ-ПП». Руководство по эксплуатации	БКЮФ.402222.040- 01РЭ	1 экз. в эл. виде	1 экз. в эл. виде
4 ГСИ. Комплексы измерительные с фотофиксацией       «СКАТ-ПП». Методика поверки	-	1 экз. в эл. виде	1 экз. в эл. виде
5     Монтажно-эксплуатационный комплект оборудования в составе: - установочный комплект -  комплект для электропитания оборудования - обзорный комплект - защитный комплект - комплект защитных бленд (круглая, квадратная) - комплект для обеспечения связи и навигации -   комплект   для   увеличения дальности действия беспроводной связи - внешние модули подсветки	-	По заказу	По заказу

Сведения о методиках (методах) измерений

приведены в пункте 1.3 «Общие принципы работы» документа БКЮФ.402222.040-01РЭ «Комплекс измерительный с фотофиксацией «СКАТ-ПП». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 12.1.1, 12.42.1, 12.42.2 и 12.44.1)

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

БКЮФ.402222.040-01ТУ Комплексы измерительные с фотофиксацией «СКАТ-ПП». Технические условия

Изготовитель

Общество с ограниченной ответственностью «ОЛЬВИЯ»

(ООО «ОЛЬВИЯ»)

ИНН 7802595490

Адрес: 194156, г. Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес: 141570, РОССИЯ, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30002-13

---
