МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

Москва

б утвер дении Государственного первичного эталона единиц плотности потока энергии электро агнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц и Государственной поверочной схемы для средств измерений плотности потока энергии электро агнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

В соответствии с подпунктом 5.4.18 пункта 5 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями,    внесенными приказами Федерального агентства

по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 г. № 2885, от 28 декабря 2024 г. № 3150), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научно-

исследовательский институт физико-технических и радиотехнических измерений» работ по совершенствованию Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот 0,3-178 ГГц (ГЭТ 160-2006) и разработке проекта Государственной поверочной схемы для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц п р и к а з ы в а ю:

• 1. твердить:

Государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц и присвоить ему регистрационный номер ГЭТ 160-2025¹;

Государственную поверочную схему для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц², прилагаемую к настоящему приказу;

ученым-хранителем ГЭТ 160-2025 Колотыгина Сергея Александровича, кандидата технических наук, начальника лаборатории 132 «Лаборатория измерений плотности потока энергии» научно-исследовательского отделения «Метрология радиотехнических и электромагнитных измерений» (НИО-1) федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»³.

• 2. становить:

• 1) обязательн е метрологические, технические требования (характеристики) ГЭТ 160-2025, указанн е в его паспорте;

• 2) правила содержания и применения ГЭТ 160-2025, хранящиеся в ФГУП «ВНИИФТРИ»;

• 3) межаттестационный интервал ГЭТ 160-2025, равный 5 годам;

• 4) место хранения, содержания и применения ГЭТ 160-2025  -

ФГУП «ВНИИФТРИ»;

• 5) что ГПС применяется для ГЭТ 160-2025, прослеживаемых к нему эталонов и средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц и вводится в действие с 20 октября 2025 г.;

• 6) что эталоны, аттестованн е на соответствие требованиям ГСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»⁴, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7)  что эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.574-2000, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации

на соответствие ГС не позднее срока окончания действия свидетельств об аттестации, в документы на эталоны вносятся соответствующие изменения;

• 8) что эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.574-2000, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по ГОСТ Р 8.574-2000 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁶ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 160-2025, указанный в его паспорте.

• 4. ФГУП «ВНИИФТРИ» направить сведения об утверждении ГЭТ 160-2025 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 160-2025 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6.  Техническому комитету по стандартизации №  206 «Эталоны

и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.574-2000 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 7.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 14 июля 2006 г. № 1838 «Об утверждении Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот 0,3-178 ГГц».

• 8.  Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________-__________________/

⁶ Далее - Федеральный фонд.

¹

Далее - ГЭТ 160-2025.

²

Далее - ГПС.

³

Далее - ФГУП «ВНИИФТРИ».

⁴

Далее - ГОСТ Р 8.574-2000.

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «13» октября 2025 г. № 2203

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЛОТНОСТИ ПОТОКА ЭНЕРГИИ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,3 ДО 178,4 ГГц

Настоящая государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до178,4 ГГц (далее - ГПС) устанавливает порядок передачи единицы плотности потока энергии электромагнитного поля - Ватт на квадратный метр (Вт/м²) от государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц (далее - ГПЭ) эталонов, заимствованных из других поверочных схем, средствам измерений плотности потока энергии (далее - ППЭ), напряженности электрического поля (далее - НЭП) вольт на метр (В/м), генераторам электромагнитного поля и измерительным антеннам в диапазоне частот от 0,3 до 178,4 ГГц при помощи рабочих эталонов с указанием погрешностей и основных методов передачи.

Настоящая ГПС распространяется также на измерительные антенны в диапазоне измерений коэффициента усиления от 0 до 30 дБ и эффективной площади от 2-10^-5 до 5-10^-1 м² в диапазоне частот от 0,3 до 178,4 ГГц и устанавливает порядок передачи единиц коэффициента усиления децибел (дБ) и эффективной площади квадратный метр (м²) этим средствам измерений при помощи рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

Графическая часть ГПС представлена в приложении А.

• 2.1 Государственный первичный эталон представляет собой комплекс, в состав которого входят следующие средства измерений и технические средства:

измерители   плотности   потока   энергии   в   диапазоне   частот

от 0,3 до 37,5 ГГц;

измерители   плотности   потока   энергии   в   диапазоне   частот

от 37,5 до 178,4 ГГц;

установка для воспроизведения и передачи размера единицы ППЭ в диапазоне частот от 0,3 до 40,0 ГГц;

установка для воспроизведения и передачи размера единицы ППЭ в диапазоне частот от 37,5 до 178,4 ГГц;

экстраполяционный полигон для калибровки эталонных антенн;

устройство управления, хранения и обработки измерительной

информации.

2.2 Метрологические характеристики ГПЭ приведены в таблице 1. Таблица 1 - Метрологические характеристики ГПЭ

Значения НСП и СКО выражены в относительных единицах.

2.3 Воспроизведение единицы ППЭ в эталоне осуществляется методом эталонной антенны. Значение ППЭ определяется с помощью измерителей ППЭ, обеспечивающих возможность измерения ППЭ в заданных частотном и динамическом диапазонах воспроизведения единицы.

ГПЭ применяют для передачи единицы ППЭ и НЭП рабочим эталонам и СИ методом сличения при помощи средств сравнения. В качестве средств сравнения используются установки для воспроизведения и передачи размера единицы ППЭ из состава ГПЭ. При передаче единиц эффективной площади и коэффициента усиления измерительных антенн применяют метод косвенных измерений с использованием заимствованного эталона мощности в условиях, приближенных к свободному пространству.

2.4 Средние квадратические отклонения результатов измерений при сличениях (S_EO) составляют от 2 % до 4 %. ¹

• 4 вероятности Р=0,95, по государственной поверочной схеме для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, приказ Росстандарта от 30.12.2019 № 3383.

Расширение диапазона измерений ППЭ на уровне рабочих средств измерений достигается путем использования аттенюаторов совместно с измерителями мощности из состава рабочих эталонов методом косвенных измерений.

• 3.2 Рабочие эталоны «Ваттметры поглощаемой мощности» из поверочных схем для средств измерений мощности электромагнитных колебаний используются для воспроизведения и передачи размера единиц эффективной площади и коэффициента усиления измерительных антенн. Диапазоны частот от 0,3 до 178,4 ГГц, доверительные границы относительной погрешности 8₀ = (1,2-10^-2 - 4-10^-2), рабочий эталон 1-го разряда по государственной поверочной схеме для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, приказ Росстандарта от 30.12.2019 г. № 3461 и от 09.11.2022 г. № 2813. Ваттметры поглощаемой мощности используются совместно с ГПЭ для передачи размера единицы эффективной площади антенн рабочим эталонам единицы эффективной площади в соответствии с формулой 4.2 настоящего документа методом косвенных измерений.

• 4.1 В качестве рабочих эталонов применяют: рабочие эталоны и установки для поверки измерителей ППЭ и НЭП в диапазонах частот от 0,3 до 178,4 ГГц.

В этих эталонах единица напряженности электрического поля (Е) (В/м) определяется через значение плотности потока энергии по формуле

Е = V120-л-П ,

где П- плотность потока энергии (Вт/м²).

В диапазоне частот от 0,3 до 40 ГГц динамический диапазон от 1-10^-3 до 1-10¹ Вт/м², от 0,61 до 614 В/м, доверительные границы относительной погрешности воспроизведения единицы ППЭ 8_о = (8 - 12) %, доверительные границы относительной погрешности воспроизведения единицы НЭП 8_о = (5 - 12) % при доверительной вероятности Р=0,95.

В диапазоне частот (37,5 - 178,4) ГГц динамический диапазон от 1-10^-3 до 1-10² Вт/м², от 0,61 до 194 В/м, доверительные границы относительной погрешности воспроизведения единицы ППЭ 8о = (8 - 16) %, доверительные границы относительной погрешности воспроизведения единицы НЭП 8о = (6 - 12) %.

• 4.2 Воспроизведение единицы эффективной площади измерительных антенн в рабочих эталонах единицы эффективной площади измерительных антенн выполняется с применением метода косвенных измерений с применением эталонов, заимствованных из других поверочных схем -ваттметров поглощаемой мощности из поверочных схем для средств измерений

мощности электромагнитных колебаний. Единица эффективной площади измерительных антенн 8_эфф (м²) определяется в поле с установленным уровнем плотности потока энергии П (Вт/м²) по формуле

_S

ЭФФ

где Р - мощность (Вт) на выходе поверяемой антенны.

Диапазон частот рабочих эталонов от 0,3 до 178,4 ГГц, значения 8_ЭФФ от 2-10^-5 м² до 5-10^-1 м².

• 4.3 Доверительные границы относительной погрешности воспроизведения

единицы     эффективной     площади     измерительных     антенн

8_о = (6 - 16) % при доверительной вероятности Р=0,95.

• 4.4 Рабочие эталоны и установки для поверки измерительных антенн используют единицу коэффициента усиления, определяемую по формуле

^GnHH _  ^2

$_ЭФФ - эффективная площадь измерительных антенн (м²);

X -длина волны на частоте измерений (м).

Коэффициент усиления выражается в децибелах по формуле

G _ 101д^лин)

Диапазон коэффициентов усиления антенн в рабочих эталонах от 0 до 28 дБ, в зависимости от диапазонов частот рабочих эталонов.

Доверительные границы абсолютной погрешности воспроизведения единицы коэффициента усиления 8 = (0,25 - 1,0) дБ при доверительной вероятности Р=0,95

• 4.5 Средние квадратические отклонения результатов измерений (S_EO) при применении метода сличения при помощи средств сличения составляют от 4 % до 8 %. ²

6 максимальной напряженностью поля до 200 В/м на расстоянии 1 м от излучателя и до 60 В/м на расстоянии 3 м от излучателя. Пределы допускаемых относительных погрешностей воспроизведения НЭП от 1,2 до 2,5 дБ.

• 5.3 Измерительные антенны различных типов с коэффициентом усиления от 0 до 30 дБ с пределами допускаемой абсолютной погрешности коэффициента усиления от 0,5 до 3,0 дБ и эффективной площадью от 2-10^-5 до 5-10^-1   м²   с пределами допускаемой относительной погрешности

от 12 % до 40 %.

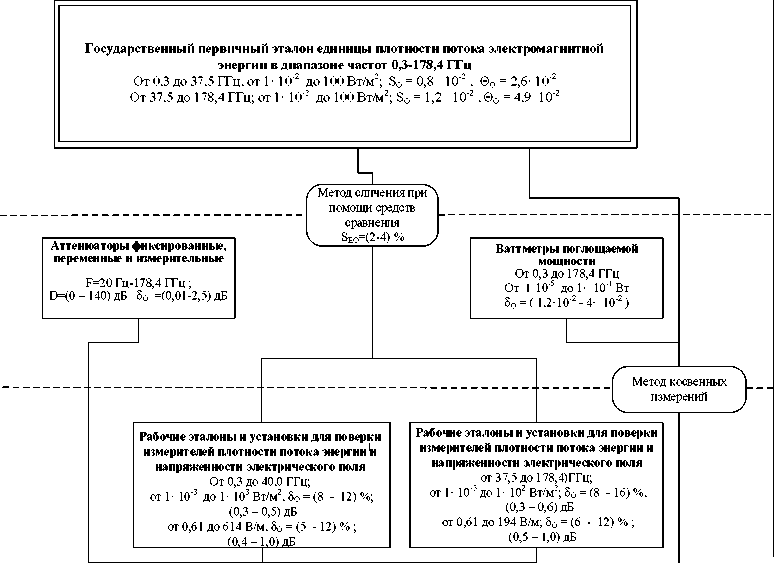

Приложение А Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

Рабочие эталоны единицы эффективной площади измерительных антенн от 0,3 до 178,4 ГГц; Sэфф от 2^ 10^-5 до 5^ 10^-1 м^{3 4} 8о =(6 - 16) %;

Метод прямых измерений

8о=(6-12)%

Измерители плотности потока энергии и напряженности электромагнитного поля

От 0,3 до 178,4 ГГц; от 3 • 10^-3 до 614000 мкВт/см⁴,

До = (0,8 * 3,2) дБ от 0,1 до 1500 В/м, До = (0,8 * 3,2) дБ

Измерительные антенны от 0,3 до 178,4 ГГц;

КУС от 0 до 30 дБ, Д = (0,5-3,0) дБ SэФФ от 2- 10^-5 до 5- 10^-1 м⁴ , До = (12 - 40) %

I

¹

Эталоны, заимствованные из других государственных поверочных схем

• 3.1 Для расширения динамического диапазона рабочих эталонов для поверки измерителей плотности потока энергии и напряженности электрического поля используют рабочие эталоны 1-го разряда единицы ослабления электромагнитных колебаний в виде аттенюаторов фиксированных, переменных и измерительных с диапазоном частот от 20 Гц до 178,4 ГГц, диапазоном ослаблений от 0 до 140 дБ, с доверительными границами относительной погрешности 8_о = (0,01 - 2,5) дБ при доверительной

²

Средства измерений

• 5.1  В качестве средств измерений плотности потока энергии и напряженности электромагнитного поля применяются как широкополосные, так и селективные измерители ППЭ и НЭП. Диапазон измерений рабочих средств измерений расширяется за счет применения заимствованного эталона «Аттенюаторы фиксированные, переменные и измерительные». Применением этого эталона достигается масштабное преобразование диапазона измерений от ГПЭ к рабочим эталонам и далее к средствам измерений.

Диапазон измерений ППЭ средств измерений 3-10^-3 до 614000 мкВт/см².

Диапазон измерений НЭП средств измерений от 0,1 до 1500 В/м.

Пределы допускаемых относительных погрешностей средств измерений ППЭ и НЭП составляют от 0,8 до 3,2 дБ.

• 5.2 Средства измерений для формирования электромагнитного поля представляют из себя генераторы электромагнитного поля в различных диапазонах частот в диапазоне от 0,3 до 178,4 ГГц с нормированной

³

⁴

Метод сличения при помощи средств сравнения SEO=(4-8) %
