МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 ноября 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений,

установленной   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _³ »     ^ноябР^я    2025 г. № ²⁴³⁶

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 89465-23                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия. Установка может применяться в качестве рабочего эталона 1-го разряда (при кодах погрешности А и Б) и рабочего эталона единицы уровня жидкости 2-го разряда (при коде погрешности В) в соответствии с частью 1 Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.

Принцип действия установок основан на использовании метода непосредственного сличения показаний поверяемых средств измерений уровня с показаниями, воспроизводимыми инкрементным преобразователем линейных перемещений (далее - энкодером) при помощи аппаратно-программного интерфейса.

Установки изготавливаются двух исполнений:

• - исполнение 1, представляет собой горизонтальные установки с имитирующей системой изменения уровня (длины);

• - исполнение 2, представляет собой вертикальную установку с непосредственным изменением уровня жидкости.

В установках исполнения 1, используется метод имитации изменения уровня жидкости. Конструктивно, данные установки выполнены единым устройством горизонтальной компоновки, и состоят из линейной части (изготавливаемой из металлического профиля), неподвижного основания (монтажной плиты для установки поверяемых уровнемеров), подвижного основания (каретки), системы измерения и сбора информации и вспомогательных узлов. Линейная часть жестко связана с неподвижным основанием, обеспечивающим крепление поверяемых уровнемеров посредством установочной плиты, при этом плоскость установочной плиты перпендикулярна горизонтально расположенной оси линейной части. Подвижная часть с закреплённой отражающей поверхностью или контактным приспособлением перемещается плоскопараллельно относительно установочной плиты неподвижного основания вдоль линейной части.

Определение положения подвижной части основания реализуется с использованием бесконтактной системы магнитного энкодера и системы управления. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части, и считывающей головки, жестко закреплённой на подвижной части. Система управления осуществляет позиционирование подвижной части относительно неподвижного основания посредством специализированного ПО, и обеспечивает сбор информации и отображение её на экране ПК.

В установках исполнения 2, используется метод непосредственного изменения уровня жидкости. Конструктивно, данные установки состоят из нескольких, расположенных вертикально и сообщающихся между собой, измерительных труб заполненных рабочей жидкостью (линейная часть), каркаса (выполненного из металлического профиля), монтажного основания (фланца) для установки поверяемых уровнемеров, подвижного основания (каретки), системы измерения и сбора информации и вспомогательных узлов.

Одна из измерительных труб представляет собой пластиковую прозрачную трубу, жестко закрепленную в неподвижном основании. Каретка передвигается вдоль неподвижного вертикального резервуара по линейной части установки за счет сервопривода, обеспечивая следящую систему воспроизведения уровня жидкости с помощью специализированного программного обеспечения и фиксируя показания установки с помощью бесконтактной системы магнитного энкодера. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части и считывающей головки.

Для наполнения измерительных резервуаров используется насос с системой дистанционного управления, подающий жидкость из бака в систему.

Принцип действия заключается в непосредственном сравнении показаний уровня жидкости в двух сообщающихся цилиндрических сосудах. В одном из них измеряется уровень жидкости с помощью системы измерения установки, а на втором размещается поверяемый уровнемер.

Воспроизводимая единица уровня может иметь любое заданное системой управления значение в пределах диапазона измерений установок.

Установки, могут быть оборудованы дополнительными приспособлениями для поверки средств измерений уровня различного принципа действия: для поверки уровнемеров с гибкими и жесткими волноводами - системой поддержки и натяжения; для поверки радарных уровнемеров - экраном для поглощения радиоволнового излучения и отражающим щитом; для поверки поплавковых уровнемеров - узлом для крепления поплавка; Наличие приспособлений определяется при заказе.

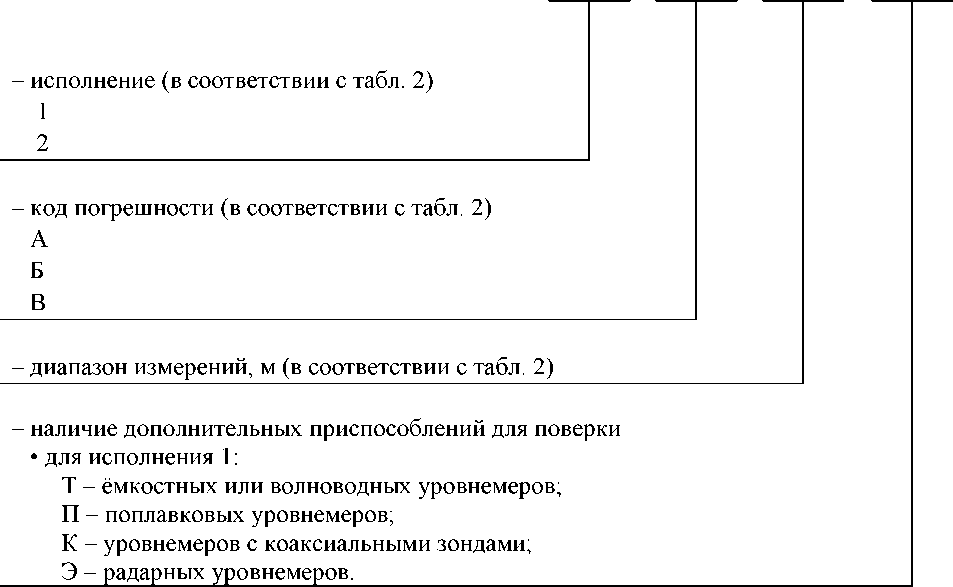

- обозначение типа

КМС-УПУ

-X

-X

-X

-X

Общий вид установок изображён на рисунках 1 - 4.

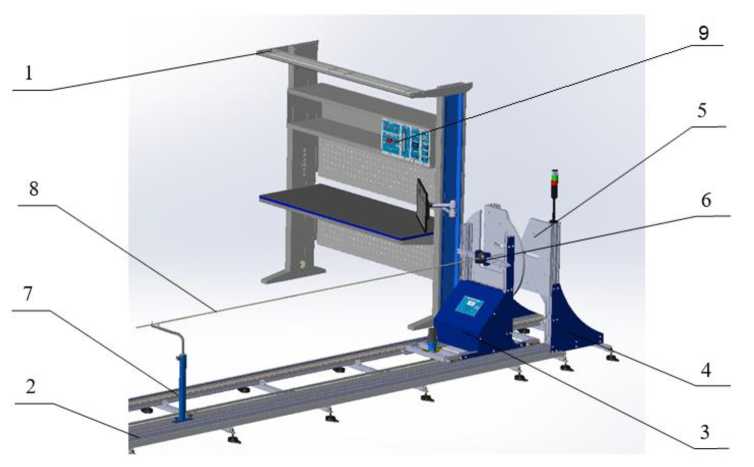

Рисунок 1 - Общий вид установки исполнения 1 при поверке волноводных уровнемеров 1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки;

8 - поверяемый прибор; 9 - шильд-панель

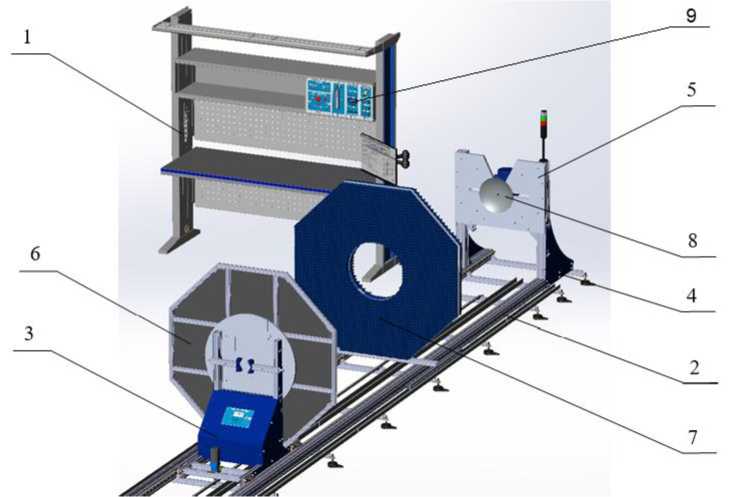

Рисунок 2 - Общий вид установки исполнения 1 при поверке радарных уровнемеров

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - отражающая поверхность; 7 - экран для поглощения радиоволнового излучения и усечения луча; 8 - поверяемый прибор; 9 - шильд-панель

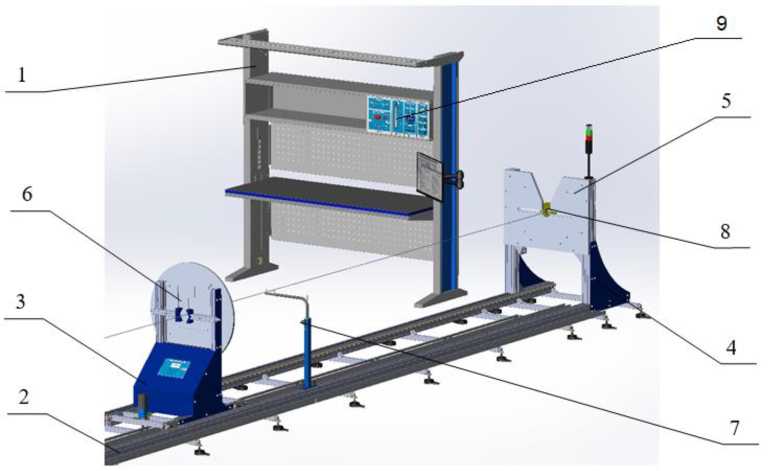

Рисунок 3 - Общий вид установки исполнения 1 при поверке поплавковых уровнемеров

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки;

8 - поверяемый прибор; 9 - шильд-панель

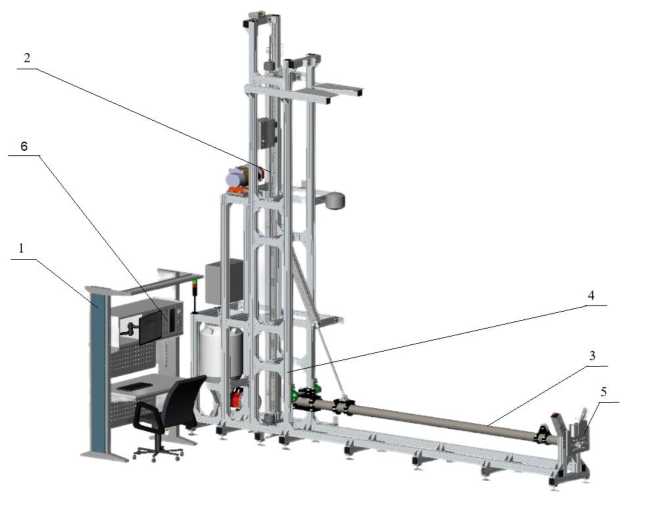

Рисунок 4 - Общий вид установки исполнения 2

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - шильд-панель

Внешний вид стола рабочего места оператора изготавливается по заказу заказчика и может отличаться от приведенного на рисунках.

Пломбирование установок не предусмотрено.

Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер, состоящий из букв КМС и 7 цифр, наносится на шильд-панель в месте, указанном на рисунке 5 методом шелкографии.

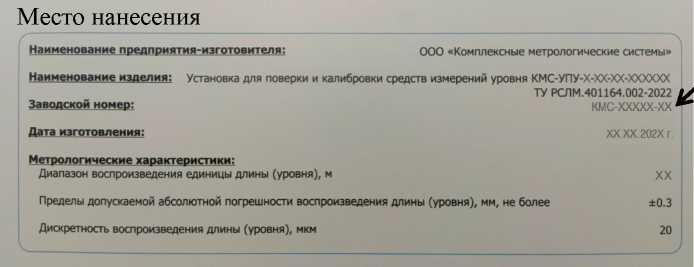

Рисунок 5 - Место нанесения заводского номера установки

В установках используется программное обеспечение АРМ-КМС-УПУ (далее - ПО). ПО устанавливается на персональный компьютер системы управления установками. Метрологические характеристики установок нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на корпус системы управления рабочего места оператора и подвижную часть установки.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РСЛМ.441000.142ХХ*.000.00РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

РСЛМ.401164.002 ТУ «Установки для поверки и калибровки уровнемеров КМС-УПУ. Технические условия»

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, оф. 30

ИНН: 7448232303

Телефон: +7 (912) 306-64-00

E-mail: stend@metran.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН: 7448232303

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, оф. 30

Телефон: +7 (912) 306-64-00

E-mail: stend@metran.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

В части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
