—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

23 января 2026 г.                                                                                 104

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     января    2026 г. №   ¹⁰⁴

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

Лист № 1 Регистрационный № 80485-20                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты серии SIB (далее по тексту - барьеры) предназначены для измерений, преобразований унифицированных сигналов силы постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей, расположенных во взрывоопасной зоне, и вывода этих сигналов для подключения к оборудованию во взрывобезопасной зоне, а также для безопасного вывода управляющих сигналов в виде силы постоянного тока к исполнительным механизмам, расположенным во взрывоопасной зоне.

Барьеры представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей (далее по тексту - термопар). Вход и выход барьеров гальванически изолирован. Барьеры конструктивно унифицированы.

Конструктивно барьеры выполнены в виде печатных плат с электронными компонентами, установленных в негорючий корпус, выполненный из пластика. С противоположных сторон корпуса размещены разъемы для подключения искробезопасных и искроопасных электрических цепей соответственно.

Серия SIB представлена следующими вариантами исполнения:

- Изолирующий повторитель унифицированного аналогового сигнала 0(4)...20 мА из взрывоопасной зоны, «прозрачный» для двустороннего обмена по протоколу HART. Может быть использован для питания датчика. Трехсторонняя изоляция вход/выход/питание. Индикация перегрузки канала.

Пример записи вариантов исполнения:

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

02 - два канала;

• 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА из взрывоопасной зоны;

• 4 - дублирование выхода в опасную зону:

отсутствие буквы - стандартное исполнение. Дублирование выхода отсутствует;

S - дублирование выхода. Только для одноканального варианта исполнения;

• 5 - поддержка протокола HART.

- Изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону, «прозрачный» для двустороннего обмена по протоколу HART. Трехсторонняя изоляция вход/выход/питание. Индикация обрыва и короткого замыкания линии связи с исполнительным устройством, а также имитация данного отказа в виде обрыва линии связи с управляющим устройством.

Пример записи вариантов исполнения:

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

• 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону;

• 4 - поддержка протокола HART;

- Изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока. Трехсторонняя изоляция вход/выход/питание. Встроенная компенсация холодного спая. Программно-конфигурируемый тип входного датчика и диапазон преобразования.

Пример записи вариантов исполнения:

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

02 - два канала;

• 3 - изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока.

Общий вид барьеров представлен на рисунках 1-4.

а)

б)

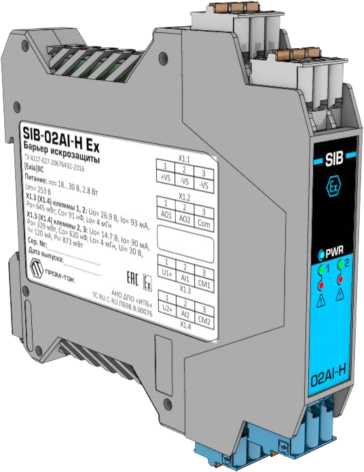

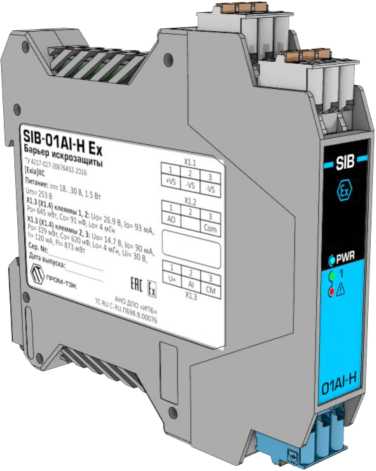

Рисунок 1 - Общий вид барьеров: а) SIB-01AI-H Ex, б) SIB-02AI-H Ex

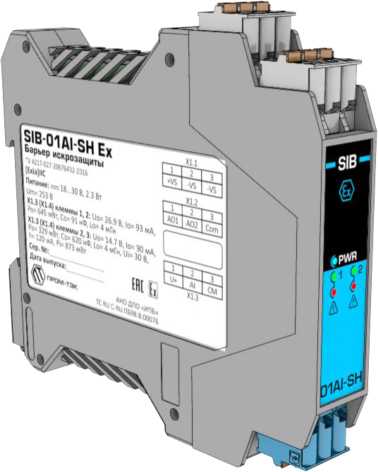

Рисунок 2 - Общий вид барьера SIB-01AI-SH Ex

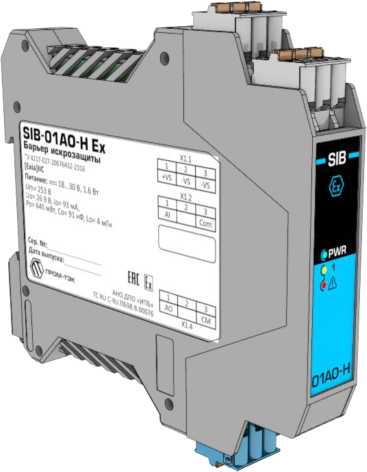

Рисунок 3 - Общий вид барьера SIB-01AO-H Ex

а)

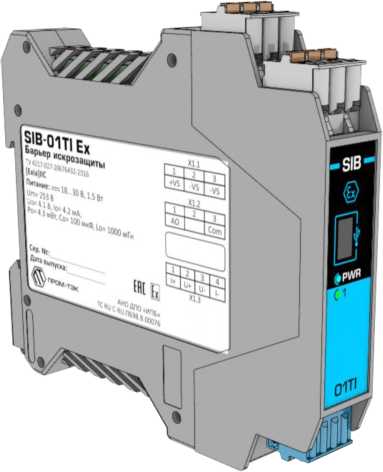

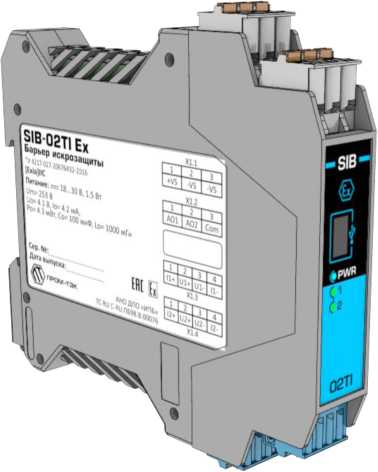

Рисунок 4 - Общий вид барьеров: а) SIB-01TI Ex, б) SIB-02TI Ex

б)

Барьеры имеют встроенное программное обеспечение (ПО). ПО барьеров записывается в энергонезависимую память при изготовлении.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик барьеров.

аблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом.

Лист № 5

Всего листов 9 Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность барьеров

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4217-027-20676432-2016 Барьеры искрозащиты серии SIB. Технические условия

Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»)

ИНН 0278202401

Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д.15, к.2, литера А, помещ. 168-Н, офис 1

Адрес места осуществления деятельности: 450112, Республика Башкортостан, г. Уфа, Орджоникидзевский р-н, ул. Федоровская, д. 6, к. 1

Телефон/факс: +7 (812) 245-05-62

E-mail: info@prom-tec.net

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
