МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

12 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2026 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Калибраторы давления пневматические	Метран-504 Воздух	Модификация Метран-504-Воздух-Ш зав. № 545 (изготовитель АО «ПГ «Метран»), модификация Метран-504-Воздух-II зав. № 546 (изготовитель ООО «КМС»)	31057-09		МП 31057-09		МП-03-2025 20	Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»), г. Челябинск	29.04. 2025	Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск	ФБУ «Челябинский ЦСМ», г. Челябинск
2.	Системы	Пирамида	032	88548-23	Акционерное	ВЛСТ	-	ВЛСТ	-	17.10.	Акционерное	ООО

автоматизированные информационно -измерительные

общество Группа Компаний «Системы и Технологии» (АО ГК «Системы и Технологии»), г. Владимир

1235.00.000 МП

1235.00.001 МП

2025

общество Группа Компаний «Системы и Технологии» (АО ГК «Системы и Технологии»), г. Владимир

«Спецэнер-гопроект», г. Москва

3.

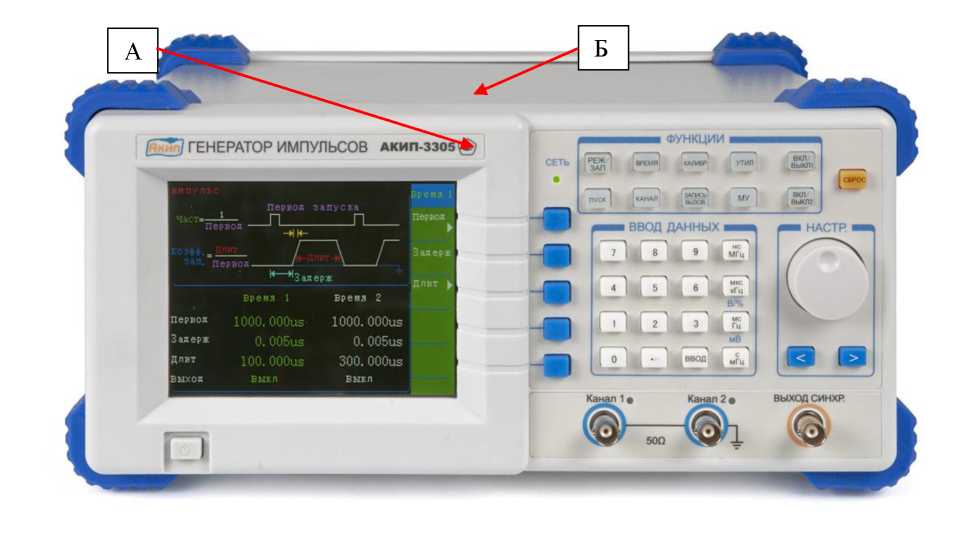

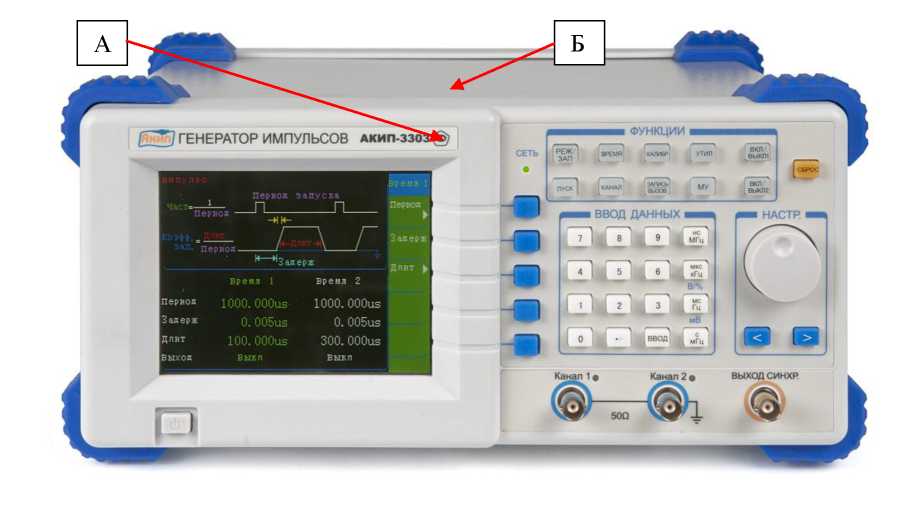

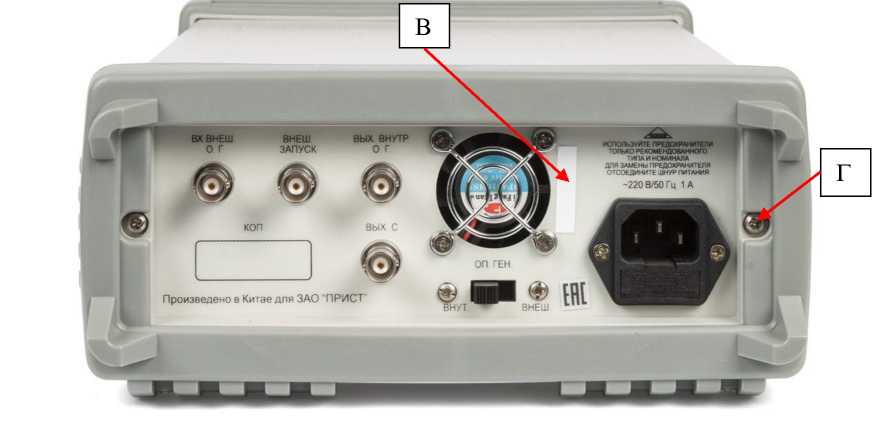

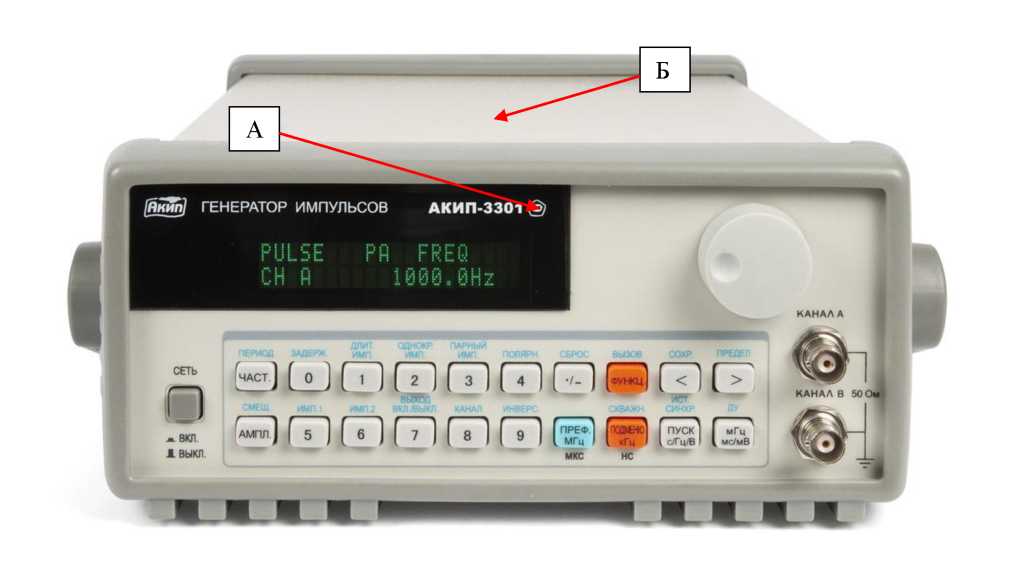

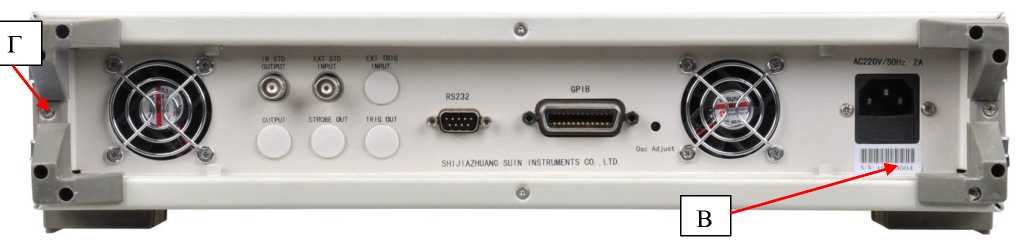

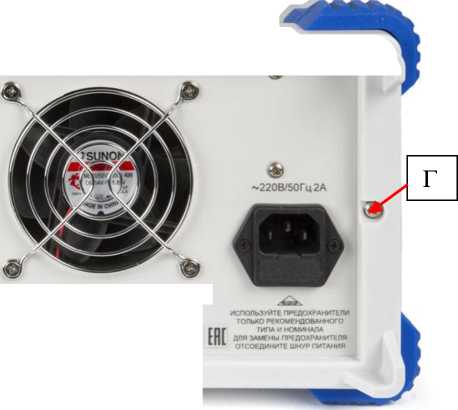

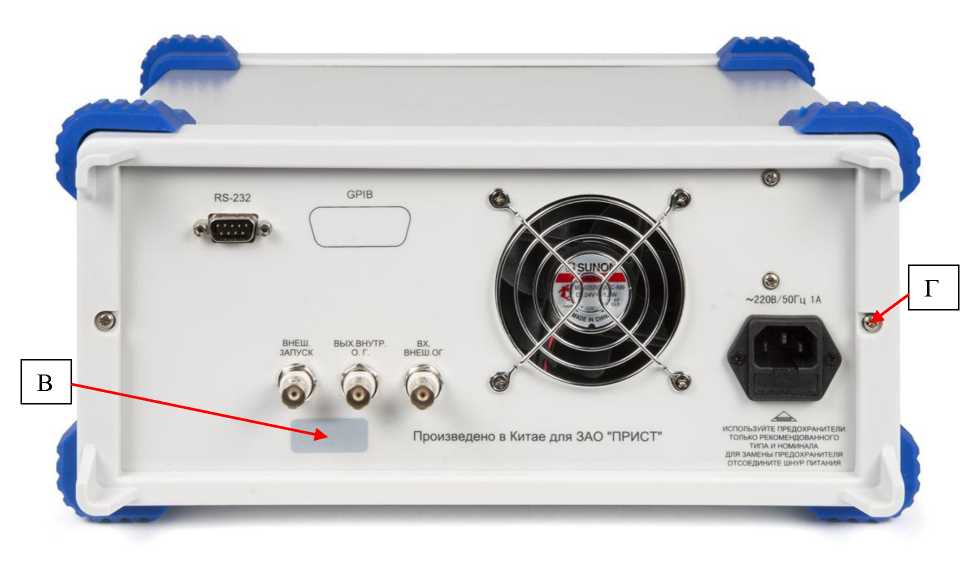

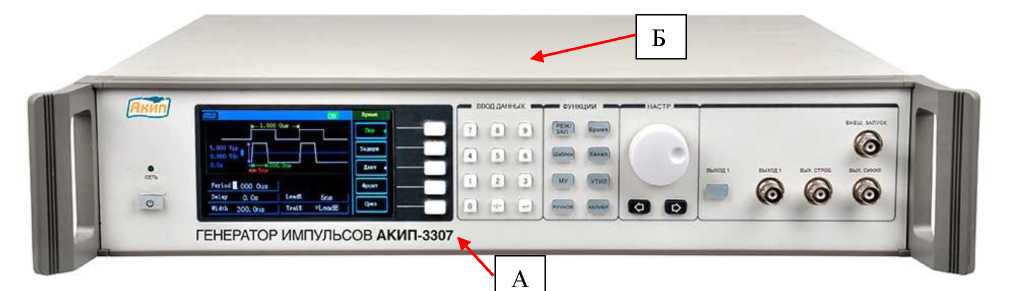

Генераторы импульсов

серии АКИП-3300

АКИП- 3301 №15472292 , АКИП-3307 №1934526

68025-17

ПР-03- 2017МП

ПР-03-2017МП с изменением № 1

25.10. 2025

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

АО «ПриСТ», г. Москва

4.

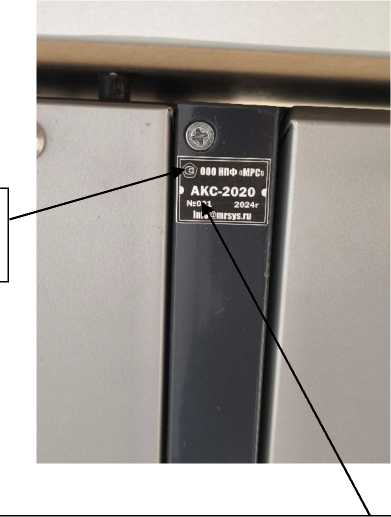

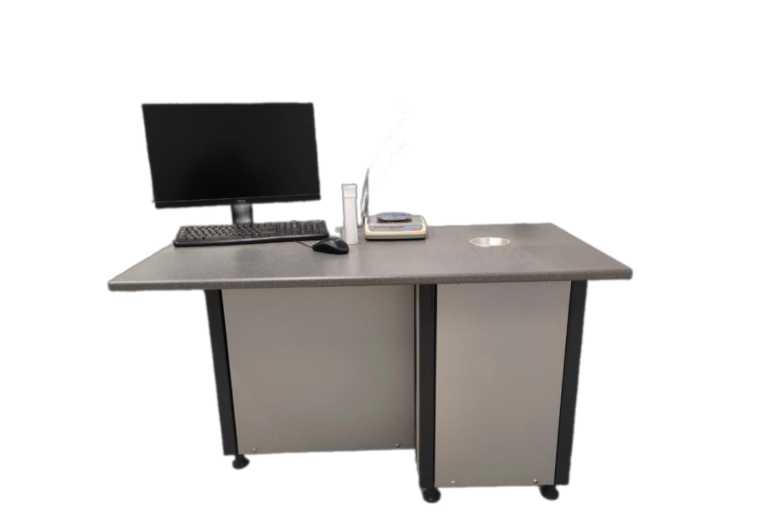

ЯМР- анализаторы

АКС-2020

001 2024 г., 002 2024 г.

96600-25

Общество с ограниченной ответственностью научнопроизводственная фирма «Магнитнорезонансные системы» (ООО НПФ «МРС»), Краснодарский край, г. Краснодар, п. Российский

МП 102 241(243)-2024

МП 102 241(243)2024 (с Изменением № 1)

12.11. 2025

Общество с ограниченной ответственностью научнопроизводственная фирма «Магнитнорезонансные системы» (ООО НПФ «МРС»), Краснодарский край, г. Краснодар, п. Российский

УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

5.

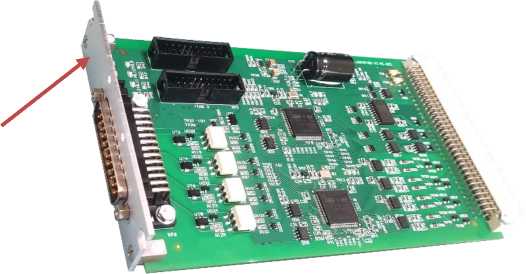

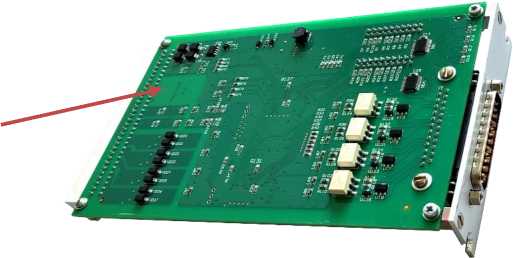

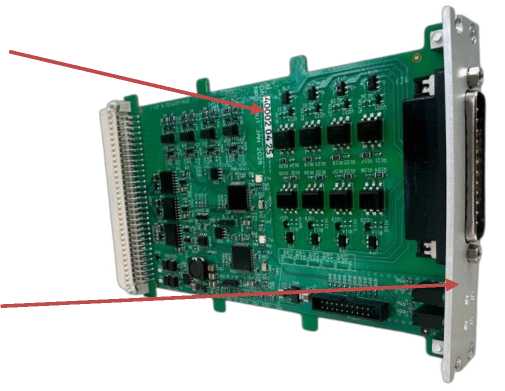

Модули

МС-ДПС

МС-ДПС-2 с зав. №№ 40002, 40003

89005-23

Общество с ограниченной ответственностью «Научнопроизводственное объединение САУТ» (ООО «НПО САУТ»), г. Екатеринбург

МП 80-26-2022

МП 110-26 2025

20.11. 2025

Общество с ограниченной ответственностью «Научнопроизводственное объединение САУТ» (ООО «НПО САУТ»), г. Екатеринбург

УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    февр__ 2026 г. №     ²⁴¹

Лист № 1 Регистрационный № 31057-09                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления пневматические Метран-504 Воздух

Назначение средства измерений

Калибраторы давления пневматические Метран-504 Воздух (далее по тексту -калибраторы) предназначены для точного воспроизведения единицы давления.

Калибраторы соответствуют уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до V10⁵ Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.

Описание средства измерений

Принцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.

Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.

При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.

Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).

Калибраторы имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-П и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.

Допускается изготовление калибраторов с другим цветом корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, состоящий из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочную табличку.

Пломбирование калибраторов не предусмотрено.

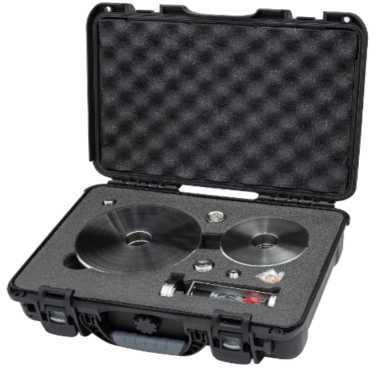

Общий вид калибраторов приведен на рисунке 1.

Метрологические и технические характеристики

Метрологические характеристики представлены в таблицах 1-2. Технические характеристики представлены в таблицах 3-4.

Таблица 1 - Диапазоны воспроизведения давления, дискретность воспроизведения давления

Модификация калибратора	Единицы измерений давления
	кПа	мбар	ат	кгс/м2	кгс/см2	мм вод. ст.
	Диапазон воспроизведения давления
Метран-504 Воздух-I	от 3,0 до 400,0	от 30 до 4000	от 0,030 до 4,000	от 300 до 40000	от 0,030 до 4,000	от 300 до 40000
Метран-504 Воздух-П	от 40,0	от 400	от 0,400	от 4000	от 0,400 до 10,000	от 4000 до 100000
	до 1000,0	до 10000	до 10,000	до 100000
Метран-504 Воздух-Ш	от 0,6 до 63,0	от 6 до 630	от 0,006 до 0,630	от 60 до 6300	от 0,006 до 0,630	от 60 до 6300
	Дискретность воспроизведения давления
Метран-504 Воздух-I	0,25	2,5	0,0025	25	0,0025	25
Метран-504 Воздух-П	0,25	2,5	0,0025	25	0,0025	25
Метран-504 Воздух-Ш	0,10	1,0	0,0010	10	0,0010	10

Примечание: допускается изготовление калибратора с комплектом грузов в других единицах измерений давления, допущенных к применению в Российской Федерации.

аблица 2 - Пределы допускаемой погрешности калибраторов

Калибратор давления пневматический	Диапазон воспроизводимого давления, кПа	Класс точности 0,01	Класс точности 0,015	Класс точности 0,02
Метран-504 Воздух-I	3 < Рн < 400	±0,01 %	±0,015 %	±0,02 %
Метран-504 Воздух-II	40 < Рн < 1000
Метран-504 Воздух-Ш	0,6 < Рн <0,7	±0,4 Па	±0,45 Па	±0,6 Па
	0,7 < Рн <3	±0,3 Па
	3 < Рн < 63	±0,01 %	±0,015 %	±0,02 %
Примечания: 1 При значениях воспроизводимого давления меньше 3 кПа нормируются пределы допускаемой абсолютной погрешности. 2 При значениях воспроизводимого давления 3 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения воспроизводимого давления.

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	Метран-504 Воздух-I	Метран-504 Воздух-II	Метран-504 Воздух-Ш
Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами:
- давление воздуха питания от сети (компрессора), кПа	от 700 до 800	1600±50	от 300 до 400
- давление воздуха питания на входе в регулятор расхода, кПа - расход воздуха питания, приведенный к	600±20	1600±50	200±10
условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин),
не более	0,48 (8)	1,2 (20)	0,18 (3)
Время установления выходного давления, с, не более	30
Габаритные размеры калибратора (длина х ширина х высота), мм, не более: - без укладки	380x260x230	380х260х240	380x260x230
- укладки в отдельности	370x290x120	370x290x120	370x290x120
Масса, кг, не более: - без учета укладки	8,5	7,5	9,5
- укладки в отдельности	13,8	13,5	5,0
Вид климатического исполнения	УХЛ 4.2 по ГОСТ 15150-69
Рабочие условия эксплуатации: - температура окружающего воздуха, °С		от +15 до +35
- относительная влажность, %, не более		80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч	8000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и на маркировочную табличку калибратора способом, принятым на предприятии-изготовителе.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Калибратор давления пневматический	Метран-504 Воздух	1 шт.
Паспорт (по заказу): модификация I	1554.000.00 ПС	1 экз.
модификация II	1559.000.00 ПС
модификация III	2060.000.00 ПС
Руководство по эксплуатации (по заказу): модификация I	1554.000.00 РЭ	1 экз.
модификация II	1559.000.00 РЭ
модификация III	2060.000.00 РЭ
Методика поверки	-	1 экз.
Укладка (комплект грузов)	-	1 экз.
Приспособление для проверки герметичности	-	1 шт.
Таблица массы поршней и грузов	-	1 экз.
Примечание По запросу потребителя в комплект поставки могут входить дополнительное
оборудование, монтажные части и комплекты.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 документов 1554.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-I. Руководство по эксплуатации», 1559.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-II. Руководство по эксплуатации», 2060.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-III. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до К10⁵ Па»

ТУ 4381-058-51453097-2009 «Калибраторы давления пневматические Метран-504 Воздух. Технические условия»

Изготовители

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес:454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: 242-44-44

Web-сайт: www.metran.ru

E-mail: info@metran.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 24 24 468

E-mail: Stend@metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101

Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   февраля 2026 Г. №    ²⁴¹

Лист № 1 Регистрационный № 88548-23                                        Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные информационно-измерительные Пирамида

Назначение средства измерений

Системы автоматизированные информационно-измерительные Пирамида (далее -АИИС Пирамида) предназначены измерений электрической энергии и мощности, за установленные интервалы времени, в целях коммерческого и (или) технического учета, а также сбора, обработки, хранения, и передачи полученной информации.

Описание средства измерений

АИИС Пирамида являются проектно-компонуемыми изделиями из выпускаемых различными изготовителями технических средств и представляют собой многоуровневые, многофункциональные автоматизированные системы с централизованным управлением и распределенной функцией измерений, которые включают в себя измерительные каналы (далее - ИК), состоящие из компонентов (средств измерений утвержденного типа), приведенных в таблице 1. АИИС Пирамида могут включать в себя все или некоторые компоненты из перечисленных в таблице 1. В АИИС Пирамида может входить несколько компонентов одного типа. Конкретный состав, структура и конфигурация каждого экземпляра АИИС Пирамида определяется технической документацией предприятия-изготовителя под задачи конкретного объекта.

ИК АИИС Пирамида могут включать в себя два уровня (ИИК и ИВК), либо три уровня (ИИК, ИВКЭ и ИВК).

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые в включают в себя один или несколько счетчиков электрической энергии прямого и (или) трансформаторного включения, а также могут включать измерительные трансформаторы тока (далее - ТТ) утвержденных типов со значениями номинального вторичного тока Ином = 1 и (или) 5 А, трансформаторы напряжения (далее - ТН) утвержденных типов со значениями номинального вторичного напряжения и_2ном= 100/^3 и (или) 100 В, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее - ИВКЭ) АИИС Пирамида, который включает в себя одно или несколько устройств сбора и передачи данных (далее - УСПД) и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), который включает в себя сервер АИИС Пирамида, автоматизированные рабочие места (далее - АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, программное обеспечение (далее - ПО), а также может включать устройство синхронизации времени (далее - УСВ).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 1, 3, 5, 15, 30, 60 мин (интервалы времени выбираются для каждого экземпляра АИИС Пирамида в зависимости от применяемых типов счетчиков).

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 1, 3, 5, 15, 30, 60 мин (интервалы времени выбираются для каждого экземпляра АИИС Пирамида в зависимости от применяемых типов счетчиков).

Для ИК, состоящих из трех уровней, значения электрической энергии и электрической мощности (как активной, так и реактивной) вычисляются на уровне ИИК с коэффициентами трансформации ТТ и ТН равными 1, либо с учетом коэффициентов трансформации ТТ и ТН (если технической документацией предусмотрено их хранение в памяти счетчика). Затем эти значения передаются на входы УСПД, где осуществляется обработка измерительной информации, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН (если технической документацией предусмотрено их хранение в памяти УСПД) ее накопление и передача накопленных данных на верхний уровень системы.

Для ИК, состоящих из двух уровней, значения электрической энергии и электрической мощности (как активной, так и реактивной) вычисляются на уровне ИИК с коэффициентами трансформации ТТ и ТН равными 1, либо с учетом коэффициентов трансформации ТТ и ТН (если технической документацией предусмотрено их хранение в памяти счетчика). Затем эти значения передаются на верхний уровень системы.

На верхнем уровне системы (ИВК) выполняется дальнейшая обработка измерительной информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН (если технической документацией предусмотрено их хранение в памяти сервера АИИС Пирамида), хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации.

АИИС Пирамида имеют возможность передавать данные в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов с использованием электронной подписи. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с уровня ИВК настоящей системы.

АИИС Пирамида имеет возможность принимать в автоматизированном режиме измерительную информацию в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности от других автоматизированных информационно-измерительных систем утвержденного типа.

Таблица 1 - Компонентный состав ИК АИИС Пирамида

Наименование	Обозначение	Рег. №
1	2	3
Компоненты уровня ИИК
Трансформаторы тока классов точности 0,2; 0,2S; 0,5; 0,5S, с номинальным вторичным током 12ном = 1 и (или) 5 А, утвержденного типа, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений.	-	-
Трансформаторы напряжения классов точности 0,2; 0,5, с номинальным вторичным напряжением и2ном= 100/^3 и (или) 100 В, утвержденного типа, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений.	-	-
Счетчики электрической энергии однофазные многофункциональные	КВАНТ ST1000-9	71483-18
Счетчики электрической энергии трехфазные многофункциональные	КВАНТ ST2000-12	71461-18
Счетчики электрической энергии трехфазные многофункциональные	КВАНТ СТ3	86291-22
Преобразователи измерительные	Многофункциональный измерительный преобразователь ST500	74168-19
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М, СЭТ-4ТМ.02М	36697-08, 36697-12, 36697-17
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	46634-11, 50460-12, 64450-16, 50460-18
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МД	51593-12, 51593-18
Счетчики активной энергии многофункциональные	СЭБ-1ТМ.02Д	39617-09
Счетчики электрической энергии многофункциональные	ТЕ1000	82562-21
Счетчики электрической энергии многофункциональные	ТЕ2000	83048-21
Счетчики электрической энергии многофункциональные -измерители ПКЭ	ТЕ3000	77036-19
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03МТ, СЭТ-4ТМ.02МТ	74679-19
Счетчики электрической энергии многофункциональные	СЭБ-1ТМ.03Т	75679-19
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МНТ	76415-19

Продолжение таблицы 1

1	2	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МКТ	75459-19
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.06Т	82640-21
Счетчики электрической энергии трехфазные статические	Меркурий 230	23345-07
Счетчики электрической энергии статические трехфазные	Меркурий 234	48266-11
Счетчики электрической энергии статические трехфазные	Меркурий 236	47560-11
Счетчики активной электрической энергии трехфазные	СЕ 301	34048-08
Счетчики активной и реактивной электрической энергии трехфазные	CE 303	33446-08
Счетчики активной и реактивной электрической энергии трехфазные	СЕ 304	31424-07
Счетчики электрической энергии однофазные многофункциональные	СЕ 208	55454-13
Счетчики электрической энергии трехфазные	Альфа A1700	74881-19
Счетчики электрической энергии трехфазные электронные	Альфа А1140	33786-20
Счетчики электрической энергии трехфазные многофункциональные	Альфа А1800	31857-06; 31857-11; 31857-20
Счетчики электрической энергии трехфазные многофункциональные	МИР С-03	76142-19
Счетчики электрической энергии	типа МИР С-04, МИР С-05, МИР С-07	61678-15
Счетчики электрической энергии однофазные многофункциональны	РиМ 189	68806-17
Счетчики электрической энергии многофункциональные	СЭБ-1ТМ.03	63534-16
Счетчики электрической энергии многофункциональные	СЭБ-1ТМ.04Т	82236-21
Компоненты уровня ИВКЭ
Устройства сбора и передачи данных	СИКОН С50	84824-22
Контроллеры многофункциональные	СИКОН С50	65197-16
Контроллеры сетевые индустриальные	СИКОН С70	28822-05; 80607-20
Контроллер многофункциональный	Интеллектуальный контроллер SM160-02М	71337-18
Устройства сбора и передачи данных	ЭКОМ-3000	17049-14, 17049-19
Контроллеры многофункциональные	ARIS MT200	72363-18

Продолжение таблицы 1

1	2	3
Контроллеры многофункциональные	ARIS-28xx	67864-17
Устройства сбора и передачи данных	RTU-325, RTU-325L	37288-08
Маршрутизаторы каналов связи	РиМ 099.03	67646-17
Модемы-коммуникаторы	МИР МК	73640-18
Компоненты уровня ИВК
Устройство синхронизации времени	УСВ-2	82570-21
Устройство синхронизации времени	УСВ-3	64242-16 (кроме мод. с символом «К» в условном обозначении); 84823-22
Сервер (CPU: 4 ядра и более при 2,4 ГГц и выше; RAM: 8 Гб и более; HDD: 300 Гб и более)	-	-
Программное обеспечение	«Пирамида 2.0»	-
Примечания: 1. Состав конкретного экземпляра АИИС Пирамида (типы и количество входящих СИ, технических устройств и программного обеспечения) определяется технической документацией. 2. Организация сервера АИИС Пирамида возможна с использованием средств виртуализации, при этом выделяемые для этих целей вычислительные ресурсы, по всем параметрам должны быть не хуже параметров физического сервера, указанных в таблице.

АИИС Пирамида имеют выделенную на функциональном уровне систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы координированного времени Российской Федерации UTC(SU) на всех уровнях системы (ИИК, ИВКЭ и ИВК). Задача поддержания шкалы времени UTC(SU) решается использованием УСВ, синхронизирующим собственную шкалу времени с национальной шкалой координированного времени Российской Федерации UTC(SU) по сигналам навигационной системы ГЛОНАСС и/или использованием в качестве источника синхронизации времени NTP-серверов ФГУП «ВНИИФТРИ» первого уровня (Stratum 1), обеспечивающих передачу информации о точном значении времени от Государственного первичного эталона времени и частоты через глобальную информационно-телекоммуникационную сеть Интернет.

Сравнение шкалы времени сервера АИИС Пирамида со шкалой времени УСВ или шкалой времени, получаемой от конкретного NTP-сервера ФГУП «ВНИИФТРИ» осуществляется периодически (не реже 1 раза в 1 час). Независимо от наличия расхождения производится синхронизация шкалы времени сервера со шкалой времени УСВ или шкалой времени NTP-сервера.

Для ИК, состоящих из трех уровней, сравнение шкалы времени УСПД со шкалой времени сервера АИИС Пирамида осуществляется периодически (не реже 1 раза в 1 сутки). При любом расхождении шкалы времени УСПД от шкалы времени сервера АИИС Пирамида производится синхронизация шкалы времени УСПД со шкалой времени сервера АИИС Пирамида. Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика от шкалы времени УСПД на ±1 с и более, производится синхронизация шкалы времени счетчика со шкалой времени УСПД.

Для ИК, состоящих из двух уровней, сравнение шкалы времени счетчиков со шкалой времени сервера АИИС Пирамида осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика от шкалы времени сервера АИИС Пирамида на ±1 с (или ±2 с) и более (настраиваемый параметр), производится синхронизация шкалы времени счетчика со шкалой времени сервера АИИС Пирамида.

Факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчиков и сервера АИИС Пирамида.

Заводской номер АИИС Пирамида наносится в соответствующее поле маркировочной таблички, закрепленной на стойке сервера АИИС Пирамида, а также указывается в формуляре.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в формуляр в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

Программное обеспечение

В АИИС Пирамида используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО «Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 8.0
Цифровой идентификатор ПО (по MD5) Наименование программного модуля ПО: BinaryPackControls.dll CheckDataIntegrity.dll ComIECFunctions.dll ComModbusFunctions.dll ComStdFunctions.dll DateTimeProcessing.dll SafeValuesDataUpdate.dll SimpleVerifyDataStatuses.dll SummaryCheckCRC.dll ValuesDataProcessing.dll	EB19 84E0 072A CFE1 C797 269B 9DB1 5476 E021 CF9C 974D D7EA 9121 9B4D 4754 D5C7 BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27 AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917 EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373 D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB 61C1 445B B04C 7F9B B424 4D4A 085C 6A39 EFCC 55E9 1291 DA6F 8059 7932 3644 30D5 013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645

Метрологические и технические характеристики

Пределы допускаемых относительных погрешностей ИК при измерении активной и реактивной электрической энергии и мощности определяется классами точности входящих в состав уровня ИИК средств измерений, так как на уровнях ИВКЭ и ИВК выполняется только математическая обработка измеренных значений.

Пределы допускаемой дополнительной абсолютной погрешности при измерении электроэнергии, получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляет 1 единицу младшего разряда измеренного (учтенного) значения.

Метрологические и технические характеристики ИК АИИС Пирамида приведены в таблицах 3 - 6.

Таблица 3 - Метрологические характеристики ИК (активная электрическая энергия и мощность)

Состав уровня ИИК и классы точности компонентов (средств измерений), входящих в состав данного уровня	Диапазон тока	Метрологические характеристики ИК
		Границы интервала относительной основной погрешности измерений, соответствующие вероятности Р=0,95 (±6), %			Границы интервала относительной погрешности измерений в рабочих условиях эксплуатации, соответствующие вероятности Р=0,95 (±6), %
		cos ф = 1	cos ф = 0,8	cos ф = 0,5	cos ф = 1	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6	7	8
ТТ 0,2; ТН 0,2; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,5	0,6	0,9	0,8	1,0	1,2
	0,2Ihi<I1<Ih1	0,6	0,8	1,2	0,8	1,0	1,4
	0,1Ih1<I1<0,2Ihi	0,9	1,2	2,0	1,1	1,4	2,1
	0,05Ihi<I1<0,1Ih1	0,9	1,3	2,0	1,1	1,5	2,2
ТТ 0,2; ТН 0,5; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,7	0,9	1,4	0,9	1,2	1,6
	0,2Ihi<I1<Ih1	0,8	1,0	1,6	1,0	1,2	1,8
	0,1Ih1<I1<0,2Ihi	1,1	1,4	2,3	1,2	1,6	2,4
	0,05Ihi<I1<0,1Ih1	1,1	1,5	2,3	1,2	1,6	2,4
ТТ 0,5; ТН 0,2; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,7	1,1	1,9	0,9	1,3	2,0
	0,2Ihi<I1<Ih1	0,9	1,5	2,7	1,1	1,6	2,8
	0,1Ih1<I1<0,2Ihi	1,7	2,8	5,3	1,8	2,9	5,3
	0,05Ihi<I1<0,1Ih1	1,7	2,8	5,3	1,8	2,9	5,4
ТТ 0,5; ТН 0,5; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,9	1,2	2,2	1,0	1,4	2,3
	0,2Ihi<I1<Ih1	1,1	1,6	2,9	1,2	1,8	3,0
	0,1Ih1<I1<0,2Ihi	1,8	2,8	5,4	1,9	2,9	5,4
	0,05Ihi<I1<0,1Ih1	1,8	2,9	5,4	1,9	3,0	5,5
ТТ 0,2S; ТН 0,2; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,5	0,6	0,9	0,8	1,0	1,2
	0,2Ihi<I1<Ih1	0,5	0,6	0,9	0,8	1,0	1,2
	0,1Ih1<I1<0,2Ihi	0,6	0,8	1,2	0,8	1,0	1,4
	0,05Ihi<I1<0,1Ih1	0,6	0,9	1,3	0,8	1,1	1,4
	0,01Ih1<I1<0,05Ihi	1,0	1,3	2,0	1,2	1,5	2,2

1	2	3	4	5	6	7	8
(ТТ 0,2S; ТН 0,5; счетчик 0,2S (0,1S)	Ih1<Ii<1,2Ih1	0,7	0,9	1,4	0,9	1,2	1,6
	0,2Ihi<Ii<Ih1	0,7	0,9	1,4	0,9	1,2	1,6
	0,1Ih1<Ii<0,2Ihi	0,8	1,0	1,6	1,0	1,2	1,8
	0,05Ih1<Ii<0,1Ih1	0,8	1,1	1,7	1,0	1,3	1,8
	0,01Ih1<Ii<0,05Ihi	1,1	1,5	2,3	1,3	1,6	2,4
ТТ 0,5S; ТН 0,2; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,7	1,1	1,9	0,9	1,3	2,0
	0,2Ihi<I1<Ih1	0,7	1,1	1,9	0,9	1,3	2,0
	0,1Ih1<I1<0,2Ihi	0,9	1,5	2,7	1,1	1,6	2,8
	0,05Ihi<I1<0,1Ih1	0,9	1,5	2,8	1,1	1,7	2,8
	0,01Ih1<I1<0,05Ihi	1,7	2,8	5,3	1,9	2,9	5,4
ТТ 0,5S; ТН 0,5; счетчик 0,2S (0,1S)	Ih1<I1<1,2Ih1	0,9	1,2	2,2	1,0	1,4	2,3
	0,2Ihi<I1<Ih1	0,9	1,2	2,2	1,0	1,4	2,3
	0,1Ih1<I1<0,2Ihi	1,1	1,6	2,9	1,2	1,8	3,0
	0,05Ihi<I1<0,1Ih1	1,1	1,7	3,0	1,2	1,8	3,0
	0,01Ih1<I1<0,05Ihi	1,8	2,9	5,4	2,0	3,0	5,5
ТТ 0,2; ТН 0,2; счетчик 0,5S	Ih1<I1<1,2Ih1	0,7	0,9	1,1	1,5	1,8	1,9
	0,2Ihi<I1<Ih1	0,8	0,9	1,3	1,5	1,8	2,0
	0,1Ih1<I1<0,2Ihi	1,1	1,3	2,1	1,7	2,1	2,6
	0,05Ihi<I1<0,1Ih1	1,1	1,6	2,3	1,7	2,2	2,7
ТТ 0,2; ТН 0,5; счетчик 0,5S	Ih1<I1<1,2Ih1	0,9	1,1	1,5	1,5	1,9	2,2
	0,2Ihi<I1<Ih1	0,9	1,1	1,7	1,6	1,9	2,3
	0,1Ih1<I1<0,2Ihi	1,2	1,5	2,3	1,7	2,2	2,8
	0,05Ihi<I1<0,1Ih1	1,2	1,7	2,5	1,7	2,3	2,9
ТТ 0,5; ТН 0,2; счетчик 0,5S	Ih1<I1<1,2Ih1	0,9	1,2	2,0	1,5	2,0	2,5
	0,2Ihi<I1<Ih1	1,1	1,6	2,8	1,7	2,2	3,2
	0,1Ih1<I1<0,2Ihi	1,8	2,8	5,3	2,2	3,2	5,5
	0,05Ihi<I1<0,1Ih1	1,8	3,0	5,4	2,2	3,3	5,6
ТТ 0,5; ТН 0,5; счетчик 0,5S	Ih1<I1<1,2Ih1	1,0	1,4	2,3	1,6	2,1	2,7
	0,2Ihi<I1<Ih1	1,2	1,7	3,0	1,7	2,3	3,4
	0,1Ih1<I1<0,2Ihi	1,8	2,9	5,4	2,3	3,3	5,6
	0,05Ihi<I1<0,1Ih1	1,8	3,0	5,5	2,3	3,4	5,7
ТТ 0,2S; ТН 0,2; счетчик 0,5S	Ih1<I1<1,2Ih1	0,7	0,9	1,1	1,5	1,8	1,9
	0,2Ihi<I1<Ih1	0,7	0,9	1,1	1,5	1,8	1,9
	0,1Ih1<I1<0,2Ihi	0,8	0,9	1,3	1,5	1,8	2,0
	0,05Ihi<I1<0,1Ih1	0,8	1,3	1,6	1,5	2,0	2,2
	0,01Ih1<I1<0,05Ihi	1,4	1,6	2,3	2,1	2,2	2,7
ТТ 0,2S; ТН 0,5; счетчик 0,5S	Ih1<I1<1,2Ih1	0,9	1,1	1,5	1,5	1,9	2,2
	0,2Ihi<I1<Ih1	0,9	1,1	1,5	1,5	1,9	2,2
	0,1Ih1<I1<0,2Ihi	0,9	1,1	1,7	1,6	1,9	2,3
	0,05Ihi<I1<0,1Ih1	0,9	1,4	1,9	1,6	2,1	2,5
	0,01Ih1<I1<0,05Ihi	1,5	1,7	2,5	2,2	2,3	2,9
ТТ 0,5S; ТН 0,2; счетчик 0,5S	Ih1<I1<1,2Ih1	0,9	1,2	2,0	1,5	2,0	2,5
	0,2Ihi<I1<Ih1	0,9	1,2	2,0	1,5	2,0	2,5
	0,1Ih1<I1<0,2Ihi	1,1	1,6	2,8	1,7	2,2	3,2
	0,05Ihi<I1<0,1Ih1	1,1	1,8	2,9	1,7	2,4	3,3
	0,01Ih1<I1<0,05Ihi	2,0	3,0	5,4	2,5	3,3	5,6

1	2	3	4	5	6	7	8
ТТ 0,5S; ТН 0,5; счетчик 0,5S	1н1<11<1,21н1	1,0	1,4	2,3	1,6	2,1	2,7
	0,2Ihi<Ii<Ih1	1,0	1,4	2,3	1,6	2,1	2,7
	0,1Ih1<Ii<0,2Ih1	1,2	1,7	3,0	1,7	2,3	3,4
	0,05Ih1<Ii<0,1Ih1	1,2	1,9	3,1	1,7	2,5	3,5
	0,01Ih1<Ii<0,05Ih1	2,1	3,0	5,5	2,6	3,4	5,7
ТТ 0,2; счетчик 0,2S	Ih1<Ii<1,2Ih1	0,3	0,5	0,7	0,7	0,9	1,0
	0,2Ih1<Ii<Ih1	0,4	0,6	1,0	0,8	1,0	1,2
	0,1Ih1<Ii<0,2Ih1	0,9	1,1	1,9	1,0	1,4	2,0
	0,05Ih1<Ii<0,1Ih1	0,9	1,2	1,9	1,0	1,4	2,1
ТТ 0,5; счетчик 0,2S	Ih1<Ii<1,2Ih1	0,6	1,0	1,8	0,8	1,2	1,9
	0,2Ih1<Ii<Ih1	0,9	1,4	2,6	1,0	1,6	2,7
	0,1Ih1<Ii<0,2Ih1	1,7	2,7	5,2	1,8	2,8	5,3
	0,05Ih1<Ii<0,1Ih1	1,7	2,8	5,3	1,8	2,9	5,3
ТТ 0,2S; счетчик 0,2S	Ih1<I1<1,2Ih1	0,3	0,5	0,7	0,7	0,9	1,0
	0,2Ih1<I1<Ih1	0,3	0,5	0,7	0,7	0,9	1,0
	0,1Ih1<I1<0,2Ih1	0,4	0,6	1,0	0,8	1,0	1,2
	0,05Ih1<I1<0,1Ih1	0,4	0,8	1,1	0,8	1,0	1,3
	0,01Ih1<I1<0,05Ih1	0,9	1,2	1,9	1,2	1,4	2,1
ТТ 0,5S; счетчик 0,2S	Ih1<I1<1,2Ih1	0,6	1,0	1,8	0,8	1,2	1,9
	0,2Ih1<I1<Ih1	0,6	1,0	1,8	0,8	1,2	1,9
	0,1Ih1<I1<0,2Ih1	0,9	1,4	2,6	1,0	1,6	2,7
	0,05Ih1<I1<0,1Ih1	0,9	1,5	2,7	1,0	1,6	2,8
	0,01Ih1<I1<0,05Ih1	1,7	2,8	5,3	1,9	2,9	5,3
ТТ 0,2; счетчик 0,5S	Ih1<I1<1,2Ih1	0,6	0,7	0,9	1,4	1,7	1,8
	0,2Ih1<I1<Ih1	0,7	0,8	1,1	1,5	1,8	1,9
	0,1Ih1<I1<0,2Ih1	1,0	1,3	2,0	1,6	2,0	2,5
	0,05Ih1<I1<0,1Ih1	1,0	1,6	2,2	1,6	2,2	2,7
ТТ 0,5; счетчик 0,5S	Ih1<I1<1,2Ih1	0,8	1,1	1,9	1,5	1,9	2,4
	0,2Ih1<I1<Ih1	1,0	1,5	2,7	1,6	2,2	3,1
	0,1Ih1<I1<0,2Ih1	1,7	2,8	5,3	2,2	3,2	5,5
	0,05Ih1<I1<0,1Ih1	1,7	2,9	5,4	2,2	3,3	5,6
ТТ 0,2S; счетчик 0,5S	Ih1<I1<1,2Ih1	0,6	0,7	0,9	1,4	1,7	1,8
	0,2Ih1<I1<Ih1	0,6	0,7	0,9	1,4	1,7	1,8
	0,1Ih1<I1<0,2Ih1	0,7	0,8	1,1	1,5	1,8	1,9
	0,05Ih1<I1<0,1Ih1	0,7	1,2	1,4	1,5	2,0	2,1
	0,01Ih1<I1<0,05Ih1	1,4	1,6	2,2	2,1	2,2	2,7
ТТ 0,5S; счетчик 0,5S	Ih1<I1<1,2Ih1	0,8	1,1	1,9	1,5	1,9	2,4
	0,2Ih1<I1<Ih1	0,8	1,1	1,9	1,5	1,9	2,4
	0,1Ih1<I1<0,2Ih1	1,0	1,5	2,7	1,6	2,2	3,1
	0,05Ih1<I1<0,1Ih1	1,0	1,7	2,8	1,6	2,3	3,2
	0,01Ih1<I1<0,05Ih1	2,0	2,9	5,4	2,5	3,3	5,6
счетчик 1	0,21б<1<1макс	1,0	1,0	1,0	2,8	3,1	3,1
	0,11б<1<0,21б	1,0	1,5	1,5	2,8	3,4	3,4
	0,051б<1<0,11б	1,5	1,5	1,5	3,2	3,4	3,4

1	2	3	4	5	6	7	8
счетчик 2	0,21б<1<1макс	2,0	2,0	2,0	4,7	5,3	5,3
	0,1l6<I<0,2I6	2,0	2,5	2,5	4,7	5,6	5,1
	0,051б<1<0,11б	2,5	2,5	2,5	5,4	5,6	5,6
Примечания: 1. Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности для интервалов времени 1, 3, 5, 15, 30, 60 мин. 2. Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в местах расположения счетчиков электрической энергии от плюс 5 до плюс 40 °С. 3. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности P= 0,95. 4. Значения относительной погрешности ИК, уровень ИИК которых включает в себя счетчики класса точности 0,1S при измерении активной электрической энергии (мощности) не выходят за границы интервала относительной погрешности ИК, уровень ИИК которых включает в себя счетчики класса точности 0,2S при измерении активной электрической энергии (мощности).

Таблица 4 - Метрологические характеристики ИК (реактивная электрическая энергия

и мощность)

Состав уровня ИИК и классы точности компонентов (средств измерений), входящих в состав данного уровня	Диапазон тока	Метрологические характеристики ИК
		Границы интервала относительной погрешности измерений, соответствующие вероятности Р=0,95 (±6), %		Границы относит погреш измерений усло эксплу соответс вероятнос (±6)	интервала ельной ности в рабочих виях тации, твующие ти Р=0,95 , %
		sin ф = 0,6 (cos ф = 0,8)	sin ф = 0,87 (cos ф = 0,5)	sin ф = 0,6 (cos ф = 0,8)	sin ф = 0,87 (cos ф = 0,5)
1	2	3	4	5	6
ТТ 0,2; ТН 0,2; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,3	1,2	3,5	3,5
	0,21н1<11<1н1	1,4	1,3	3,6	3,5
	0,11н1<11<0,21н1	2,0	1,5	3,8	3,6
	0,051н1<11<0,11н1	2,3	2,0	4,0	3,8
ТТ 0,2; ТН 0,5; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,6	1,3	3,6	3,5
	0,21н1<11<1н1	1,7	1,4	3,7	3,6
	0,11н1<11<0,21н1	2,1	1,6	3,9	3,7
	0,051н1<11<0,11н1	2,5	2,1	4,1	3,9
ТТ 0,5; ТН 0,2; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,9	1,4	3,8	3,6
	0,21н1<11<1н1	2,4	1,7	4,1	3,7
	0,1IH1<I1<0,2IH1	4,3	2,6	5,4	4,2
	0,051н1<11<0,11н1	4,5	2,9	5,6	4,4

1	2	3	4	5	6
ТТ 0,5; ТН 0,5; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	2,1	1,5	3,9	3,6
	0,21н1<11<1н1	2,6	1,8	4,2	3,7
	0,11н1<11<0,21н1	4,4	2,7	5,5	4,2
	0,051н1<11<0,11н1	4,6	3,0	5,6	4,4
ТТ 0,2S; ТН 0,2; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,3	1,2	3,5	3,5
	0,21н1<11<1н1	1,3	1,2	3,5	3,5
	0,11н1<11<0,21н1	1,4	1,3	3,6	3,5
	0,051н1<11<0,11н1	1,9	1,8	3,8	3,7
	0,021н1<11<0,051н1	2,3	2,0	4,0	3,8
ТТ 0,2S; ТН 0,5; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,6	1,3	3,6	3,5
	0,21н1<11<1н1	1,6	1,3	3,6	3,5
	0,11н1<11<0,21н1	1,7	1,4	3,7	3,6
	0,051н1<11<0,11н1	2,1	1,9	3,9	3,8
	0,021н1<11<0,051н1	2,5	2,1	4,1	3,9
ТТ 0,5S; ТН 0,2; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	1,9	1,4	3,8	3,6
	0,21н1<11<1н1	1,9	1,4	3,8	3,6
	0,11н1<11<0,21н1	2,4	1,7	4,1	3,7
	0,051н1<11<0,11н1	2,7	2,1	4,3	3,9
	0,021н1<11<0,051н1	4,5	2,9	5,6	4,4
ТТ 0,5S; ТН 0,5; счетчик 1(0,2; 0,5)	1н1<11<1,21н1	2,1	1,5	3,9	3,6
	0,21н1<11<1н1	2,1	1,5	3,9	3,6
	0,11н1<11<0,21н1	2,6	1,8	4,2	3,7
	0,051н1<11<0,11н1	2,9	2,1	4,3	3,9
	0,021н1<11<0,051н1	4,6	3,0	5,6	4,4
ТТ 0,2; ТН 0,2; счетчик 2	1н1<11<1,21н1	2,3	2,3	5,9	5,9
	0,21н1<11<1н1	2,4	2,3	6,0	5,9
	0,11н1<11<0,21н1	2,7	2,4	6,1	6,0
	0,051н1<11<0,11н1	3,2	3,0	6,3	6,2
ТТ 0,2; ТН 0,5; счетчик 2	1н1<11<1,21н1	2,5	2,3	6,0	6,0
	0,21н1<11<1н1	2,5	2,4	6,0	6,0
	0,11н1<11<0,21н1	2,9	2,5	6,2	6,0
	0,051н1<11<0,11н1	3,3	3,0	6,4	6,2
ТТ 0,5; ТН 0,2; счетчик 2	1н1<11<1,21н1	2,7	2,4	6,1	6,0
	0,21н1<11<1н1	3,1	2,5	6,3	6,0
	0,11н1<11<0,21н1	4,7	3,2	7,2	6,4
	0,051н1<11<0,11н1	5,0	3,6	7,4	6,6
ТТ 0,5; ТН 0,5; счетчик 2	1н1<11<1,21н1	2,8	2,4	6,2	6,0
	0,21н1<11<1н1	3,2	2,6	6,3	6,1
	0,11н1<11<0,21н1	4,8	3,3	7,3	6,4
	0,051н1<11<0,11н1	5,1	3,7	7,5	6,6
ТТ 0,2S; ТН 0,2; счетчик 2	1н1<11<1,21н1	2,3	2,3	5,9	5,9
	0,21н1<11<1н1	2,3	2,3	5,9	5,9
	0,11н1<11<0,21н1	2,4	2,3	6,0	5,9
	0,051н1<11<0,11н1	2,9	2,8	6,2	6,2
	0,021н1<11<0,051н1	3,2	3,0	6,3	6,2

1	2	3	4	5	6
ТТ 0,2S; ТН 0,5; счетчик 2	1н1<11<1,21н1	2,5	2,3	6,0	6,0
	0,2Ih1<Ii<Ih1	2,5	2,3	6,0	6,0
	0,1Ih1<Ii<0,2Ih1	2,5	2,4	6,0	6,0
	0,05Ih1<Ii<0,1Ih1	3,0	2,9	6,3	6,2
	0,02Ih1<Ii<0,05Ih1	3,3	3,0	6,4	6,2
ТТ 0,5S; ТН 0,2; счетчик 2	Ih1<Ii<1,2Ih1	2,7	2,4	6,1	6,0
	0,2Ih1<Ii<Ih1	2,7	2,4	6,1	6,0
	0,1Ih1<Ii<0,2Ih1	3,1	2,5	6,3	6,0
	0,05Ih1<Ii<0,1Ih1	3,5	3,0	6,5	6,3
	0,02Ih1<Ii<0,05Ih1	5,0	3,6	7,4	6,6
ТТ 0,5S; ТН 0,5; счетчик 2	Ih1<Ii<1,2Ih1	2,8	2,4	6,2	6,0
	0,2Ih1<Ii<Ih1	2,8	2,4	6,2	6,0
	0,1Ih1<Ii<0,2Ih1	3,2	2,6	6,3	6,1
	0,05Ih1<Ii<0,1Ih1	3,6	3,1	6,6	6,3
	0,02Ih1<Ii<0,05Ih1	5,1	3,7	7,5	6,6
ТТ 0,2; счетчик 1 (0,2; 0,5)	Ih1<Ii<1,2Ih1	1,2	1,1	3,5	3,5
	0,2Ih1<Ii<Ih1	1,3	1,2	3,5	3,5
	0,1Ih1<Ii<0,2Ih1	1,9	1,5	3,8	3,6
	0,05Ih1<Ii<0,1Ih1	2,2	1,9	4,0	3,8
ТТ 0,5; счетчик 1 (0,2; 0,5)	Ih1<Ii<1,2Ih1	1,8	1,3	3,7	3,5
	0,2Ih1<Ii<Ih1	2,4	1,6	4,0	3,6
	0,1Ih1<Ii<0,2Ih1	4,3	2,6	5,4	4,2
	0,05Ih1<Ii<0,1Ih1	4,5	2,9	5,5	4,3
ТТ 0,2S; счетчик 1 (0,2; 0,5)	Ih1<Ii<1,2Ih1	1,2	1,1	3,5	3,5
	0,2Ih1<Ii<Ih1	1,2	1,1	3,5	3,5
	0,1Ih1<Ii<0,2Ih1	1,3	1,2	3,5	3,5
	0,05Ih1<Ii<0,1Ih1	1,8	1,7	3,7	3,7
	0,02Ih1<Ii<0,05Ih1	2,2	1,9	4,0	3,8
ТТ 0,5S; счетчик 1 (0,2; 0,5)	Ih1<Ii<1,2Ih1	1,8	1,3	3,7	3,5
	0,2Ih1<Ii<Ih1	1,8	1,3	3,7	3,5
	0,1Ih1<Ii<0,2Ih1	2,4	1,6	4,0	3,6
	0,05Ih1<Ii<0,1Ih1	2,7	2,0	4,2	3,8
	0,02Ih1<Ii<0,05Ih1	4,5	2,9	5,5	4,3
ТТ 0,2; счетчик 2	Ih1<Ii<1,2Ih1	2,3	2,2	5,9	5,9
	0,2Ih1<Ii<Ih1	2,3	2,3	5,9	5,9
	0,1Ih1<Ii<0,2Ih1	2,7	2,4	6,1	6,0
	0,05Ih1<Ii<0,1Ih1	3,1	2,9	6,3	6,2
ТТ 0,5; счетчик 2	Ih1<Ii<1,2Ih1	2,6	2,3	6,1	6,0
	0,2Ih1<Ii<Ih1	3,0	2,5	6,3	6,0
	0,1Ih1<Ii<0,2Ih1	4,7	3,2	7,2	6,3
	0,05Ih1<Ii<0,1Ih1	5,0	3,6	7,4	6,6
ТТ 0,2S; счетчик 2	Ih1<Ii<1,2Ih1	2,3	2,2	5,9	5,9
	0,2Ih1<Ii<Ih1	2,3	2,2	5,9	5,9
	0,1Ih1<Ii<0,2Ih1	2,3	2,3	5,9	5,9
	0,05Ih1<Ii<0,1Ih1	2,8	2,8	6,2	6,1
	0,02Ih1<Ii<0,05Ih1	3,1	2,9	6,3	6,2

1	2	3	4	5	6
ТТ 0,5S; счетчик 2	1н1<11<1,21н1	2,6	2,3	6,1	6,0
	0,21н1<11<1н1	2,6	2,3	6,1	6,0
	0,11н1<11<0,21н1	3,0	2,5	6,3	6,0
	0,051н1<11<0,11н1	3,5	3,0	6,5	6,2
	0,021н1<11<0,051н1	5,0	3,6	7,4	6,6
счетчик 1	0,21б<11<1макс	1,0	1,0	3,5	3,5
	0,11б<11<0,21б	1,5	1,5	3,7	3,7
	0,051б<11<0,11б	1,5	1,5	3,7	3,7
счетчик 2	0,21б<11<1макс	2,0	2,0	5,9	5,9
	0,11б<11<0,21б	2,5	2,5	6,1	6,1
	0,051б<11<0,11б	2,5	2,5	6,1	6,1
Примечания: 1. Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности для интервалов времени 1, 3, 5, 15, 30, 60 мин. 2. Погрешность в рабочих условиях указана для sin ф (cos ф) = 0,6 (0,8), 0,87 (0,5) и температуры окружающего воздуха в местах расположения счетчиков электрической энергии от плюс 5 до плюс 40 °С. 3. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности P= 0,95. 4. Значения относительной погрешности ИК, уровень ИИК которых включает в себя счетчики класса точности 0,2 или 0,5 при измерении реактивной электрической энергии (мощности) не выходят за границы интервала относительной погрешности ИК, уровень ИИК которых включает в себя счетчики реактивной электрической энергии класса точности 1 при измерении реактивной электрической энергии (мощности).

Таблица 5 - Метрологические характеристики СОЕВ

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ, относительно национальной шкалы времени UTC (SU), с	±5

Таблица 6 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов, до	1000001
Период опроса средств измерений	от 1 минуты до 1 года
Нормальные условия: параметры сети: - напряжение, % от ином - ток (для счетчиков, трансформаторного включения), % от 1ном - ток (для счетчиков, прямого включения), % от 1б - частота, Гц - коэффициент мощности cos9 температура окружающей среды, °С	от 99 до101 от 1(5)2 до 120 от 5 до 1макс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк. от +21 до +25

1	2
Рабочие условия эксплуатации: параметры сети: - напряжение, % от Uhom	от 90 до 110
- ток (для счетчиков, трансформаторного включения), % от Ihom	от 1(5)2 до 120
- ток (для счетчиков, прямого включения), % от Is	От 5 до 1макс
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков,°С	от +5 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС Пирамида компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, сут, не более	3
УСПД: - среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч, не более	24
Сервер: - среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
УСВ: - среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации Счетчики: - профиль нагрузки в двух направлениях за интервал 1; 3; 5; 15; 30; 60 мин., сут., не менее	1,5; 4,5; 7,5; 22,5; 45; 90
- при отключении питания, лет, не менее	10
УСПД: - график средних мощностей за интервал 1; 3; 5; 15; 30; 60 мин., сут., не менее:	1,5; 4,5; 7,5; 22,5; 45; 90
Сервер: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее:	3,5
Примечания: 1.   Определяется   технической   документацией.   Зависит   от   лицензии
на ПО «Пирамида 2.0» и характеристик серверного оборудования. 2. Нижний предел тока 1 % - при использовании в составе уровня ИИК измерительных
трансформаторов тока классов точности 0,2S и 0,5S; 5 % - при использовании в составе уровня
ИИК измерительных трансформаторов тока классов точности 0,2 и 0,5.

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД.

- журнал сервера:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках, УСПД и сервере.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- УСПД;

- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 1, 3, 5, 15, 30, 60 мин (функция автоматизирована).

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на стойке сервера АИИС Пирамида, а также наносится на титульные листы эксплуатационной документации.

Комплектность средства измерений

В комплект поставки входит АИИС Пирамида и техническая документация Комплектность представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество, ед
Система автоматизированная информационно-измерительная	Пирамида	11
Руководство по эксплуатации	ВЛСТ 1235.00.000 РЭ	1
Формуляр	ВЛСТ 1235.00.000 ФО	1
Примечание: 1. Состав конкретного экземпляра АИИС Пирамида (типы и количество входящих СИ с указанием заводских номеров, а также технических устройств и программного обеспечения) приводится в формуляре на конкретный экземпляр АИИС Пирамида

Сведения о методиках (методах) измерений

приведены в документе «Системы автоматизированные информационно-измерительные

Пирамида. Формуляр» ВЛСТ 1235. 00. 000 ФО.

Нормативные документы, устанавливающие требования средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 26.51.43.120-1235-3327304235-22 Системы автоматизированные информационноизмерительные Пирамида. Технические условия

Правообладатель

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

ИНН 3327304235

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А, помещ. 27

Изготовитель

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

ИНН 3327304235

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А, помещ. 27

Адрес места осуществления деятельности: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, 46

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, 46

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

В части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Юридический адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. № 6, 7

Адрес места осуществления деятельности: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. № 6, 7

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 22 »   февраля 2026 Г. №    241

Лист № 1 Регистрационный № 68025-17                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы импульсов серии АКИП-3300

Назначение средства измерений

Генераторы импульсов серии АКИП-3300 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.

Описание средства измерений

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.

Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.

Генераторы выпускаются в виде следующих модификаций:

АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.

Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и усилителем мощности (модификации АКИП-3304, АКИП-3305).

Заводской номер, идентифицирующий каждый экземпляр генераторов, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Внешний вид генераторов приведен на рисунках 1 - 8.

Рис. 1 - Внешний вид генераторов модификаций АКИП-3301, АКИП-3302 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

Рис. 2 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генераторов модификаций АКИП-3301, АКИП-3302

Б

О О

ГЕНЕРАТОР ИМПУЛЬСОВ АКИП-3307

А

Рис. 7 - Внешний вид генератора модификации АКИП-3307 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

RS232

В

SHIJIAZHUANG SUIN INSTRUMENTS СО LTD

Рис. 8 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генератора модификации АКИП-3307

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)	Значение
	АКИП-3301, АКИП-3302	АКИП-3303, АКИП-3304, АКИП-3305	АКИП-3307
Идентификационное наименование ПО	отсутствует	АКИП-330Х	АКИП-3307
Номер версии (идентификационный номер ПО)	-	не ниже 201601	не ниже 1.0.1
Цифровой идентификатор ПО	нет данных

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
	КИП-3301	АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305	АКИП-3307
1	2	3	4
Количество основных каналов с регулируемыми параметрами	1	2	1
Количество каналов с уровнем ТТЛ (каналы синхронизации)	1	1	1
Диапазон установки частоты, Гц	от 1 •IO-4 до 5407
Диапазон установки периода, с	от 240-8 до 104
Пределы допускаемой относительной погрешности установки частоты	±540-5
Пределы допускаемой абсолютной погрешности установки периода, с	±(540-^T+1540-12), где T- значение установленного периода, с
Диапазон установки длительности и задержки импульсов, с	от 540-9 до 104		от 840-9 до 9999,5
Пределы допускаемой абсолютной погрешности установки длительности импульсов, с - в диапазоне установки длительности до 4 с - в диапазоне установки длительности св. 4 с	±(5^10-5Ч+5^10-9) ±(5^10-5Ч+1^10-5) где t - значение у< длительности и		±(5^10-5Ч+5^10-9) ±(5^10-5Ч+5^10-9) становленной мпульсов, с
Пределы допускаемой абсолютной погрешности установки задержки импульсов, с - в диапазоне установки задержки до 4 с - в диапазоне установки задержки св. 4 с	±(540-5^d + 540-9) ±(540-5^d + Т10-5) где d - значение устанс импульс		±(540-5^d + 540-9)+ +1240-9 ±(540-5^d + 540-9)+ +1240-9 )вленной задержки ов, с
Фиксированное значение длительности фронта и среза (от 10 до 90%), нс, не более	10		-
Диапазон установки длительности фронта и среза, нс	-		от 5 до 106
Пределы допускаемой абсолютной погрешности установки длительности фронта и среза на согласованной нагрузке 50 Ом и амплитуде импульсов 1 В, нс			±(0,1-т + 5), где т - значение установленной длительности фронта или среза, нс
Диапазон установки уровня выходного напряжения на согласованной нагрузке 50 Ом, В - пиковое значение - размах от пика до пика	от 0,05 до 5		от 0,05 до 10

Продолжение таблицы 2

1	2	3	4
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения на согласованной нагрузке 50 Ом, В		±(0,02-U + 0,05),
	где U - значение установленного уровня выходного
		напряжения, В
Диапазон установки уровня
постоянного смещения на		от ±0,05 до ±5
согласованной нагрузке 50 Ом, В
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения на согласованной нагрузке 50 Ом, В	±(0,05-|исм| + 0,05), где исм - значение установленного уровня постоянного смещения, В
Выходное сопротивление, Ом	50
Напряжение      питания      сети переменного тока, В	от 198 до 242		от 105 до 230
Частота питающей сети, Гц	от 47,5 до 52,5
Габаритные размеры, мм - модификации АКИП-3301,
АКИП-3302		254x103х384
- модификации АКИП-3303,
АКИП-3304, АКИП-3305		330x155x300
- модификация АКИП-3307		450x100x475
Масса, кг - модификации АКИП-3301, АКИП-3302		3
- модификации АКИП-3303, АКИП-3304, АКИП-3305		4,2
- модификация АКИП-3307		6
Нормальные условия применения:
- температура окружающего воздуха, °С		от +18 до +28
- относительная влажность воздуха, %, не более		80
Рабочие условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха при +30 °С, %, не более	от 0 до +40 80

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средств измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Генератор импульсов	АКИП-3300 1)	1
Сетевой кабель	-	1
Руководство по эксплуатации	-	1
1) В зависимости от модификации

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений импульсного электрического напряжения. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463

Техническая документация фирмы «Shijiazhuang Suin Instruments Co., Ltd », Китай

Изготовитель

«Shijiazhuang Suin Instruments Co., Ltd.», Китай

Адрес: NO.85 XIUMEN STREET, SHIJIAZHUANG, HEBEI, 050011, CHINA

Тел.: 86-311-86013320

Факс: 86-311-86018511

Web-сайт: http://www.suindigital.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   »   февраля  2026 Г. №    ^{24 1}

Лист № 1 Регистрационный № 96600-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ЯМР-анализаторы АКС-2020

Назначение средства измерений

ЯМР-анализаторы АКС-2020 (далее - анализаторы) предназначены для измерений массовой доли масла в пересчете на сухое вещество (масличности) и влажности (массовой доли воды) семян масличных культур, а также продуктов их переработки (жмыха, шрота и других).

Описание средства измерений

Принцип действия анализатора основан на методе ядерного магнитного резонанса (ЯМР). Сущность метода ЯМР заключается в поглощении энергии электромагнитного поля в результате переориентации магнитных моментов, составляющих вектор ядерной намагниченности протонов анализируемого вещества, находящегося под воздействием одновременно двух магнитных полей: постоянного и высокочастотного. При определенном соотношении индукции постоянного и частоты высокочастотного полей возникает эффект ЯМР. Применение этого метода для одновременного определения масличности и влажности основано на зависимости амплитуды сигналов ЯМР протонов в анализируемой пробе от содержания в ней воды, масла и различии времен спин-спиновой релаксации протонов этих компонент. По измеренным амплитудам сигналов ЯМР протонов воды и масла с использованием градуировочных уравнений и массы анализируемой пробы вычисляются значения влажности (массовой доли воды) и масла в пересчете на сухое вещество (масличности).

В состав анализатора входят: магнитная система, аналитический блок с датчиком сигналов ЯМР, блок питания, скомпонованные в едином металлическом корпусе со столешницей; весы электронные с интерфейсом RS-232 или USB-интерфейсом, персональный компьютер (далее - ПК), сопряженный с весами и аналитическим блоком анализатора; пробирка для анализа и пробоотборный стакан.

Магнитная система обеспечивает создание высокостабильного постоянного магнитного поля. Датчик сигналов ЯМР, который расположен в зазоре магнитной системы и в который помещается анализируемая проба, предназначен для воздействия на образец импульсами радиочастотного поля резонансной частоты и приема сигналов, создаваемых спиновой системой протонов анализируемого образца, усиления этих сигналов до необходимой амплитуды и преобразования их в цифровой код для дальнейшей передачи и обработки в ПК.

Опционально в анализаторах предусмотрена дополнительная сервисная функция: индикация показаний массовой доли масла в фосфолипидном концентрате (лецитине), идентификация содержания характеристических жирных кислот в масличных семенах.

Фото общего вида анализаторов представлено на рисунке 1.

Общий вид задней панели анализатора с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.

Рисунок 1 - Общий вид ЯМР-анализатора АКС-2020

Место нанесения знака утверждения типа

Место нанесения заводского номера и года выпуска

Рисунок 2 - Общий вид задней панели ЯМР-анализатора АКС-2020

Пломбирование анализатора не предусмотрено.

Нанесение знака поверки на анализатор не предусмотрено.

Заводской номер включает в себя год выпуска. Заводской номер в буквенно-цифровом формате наносится типографским способом на наклейку, расположенную на задней панели анализатора (рисунок 2).

Программное обеспечение

Программное обеспечение анализатора (далее - ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части, запускаемой на операционной системе персонального компьютера.

Встроенное ПО (метрологически значимое) отвечает за получение и преобразование сигналов ЯМР от датчика в значения измеряемых величин (масличность, влажность), обработку результатов измерений и контроль технических характеристик анализатора.

Автономное ПО анализатора предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний и их визуализации и архивирования, а также для дополнительных сервисных функций. ПО идентифицируется при запуске основного меню путем вывода на экран номера версии ПО.

Конструктивно анализатор имеет защиту от преднамеренных или непреднамеренных изменений встроенного ПО, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами операционной системы Windows или другой операционной системы.

При отсутствии связи встроенной части ПО и автономной части ПО или несоответствии версии встроенного ПО, или нелицензионном происхождении автономной части ПО выводится сообщение об ошибке, при этом работа анализатора прекращается с выводом соответствующей информации на экран монитора ПК.

Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АКС
Номер версии (идентификационный номер) ПО	АКС.2020.ХХХХ.ХХ*
Цифровой идентификатор ПО	-
* В идентификационном номере ПО первая часть «АКС.2020.» соответствует номеру версии встроенного метрологически значимого неизменяемого ПО, вторая часть идентификационного номера «ХХХХ.ХХ» соответствует номеру версии автономного ПО, где X принимает значения от 0 до 9. Идентификционный номер ПО должен быть не ниже АКС.2020.2025.01.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой доли масла в пересчете на сухое вещество (масличности), %	от 0,5 до 60,0
Диапазон измерений влажности (массовой доли воды), %	от 4,0 до 20,0
Пределы допускаемой абсолютной погрешности измерений массовой доли масла в пересчете на сухое вещество (масличности), %	±0,5
Пределы допускаемой абсолютной погрешности измерений влажности (массовой доли воды), %	±0,5

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Время установления рабочего режима, ч, не более	2
Время анализа одной пробы (единичного измерения), мин, не более	1
Потребляемая мощность, Вт, не более	400
Габаритные размеры, мм, не более: - высота	750
- ширина	600
- длина	1200
Масса, кг, не более	200
Напряжение питания частотой (50+1) Гц, В	220±22
Условия эксплуатации: - температура окружающей среды, °C	от +18 до +28
- относительная влажность, %, не более	80

Знак утверждения типа

наносится графическим способом на титульный лист руководства по эксплуатации и типографским способом на наклейку, расположенную на задней панели корпуса анализатора.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
ЯМР-анализатор	АКС-2020	1 шт.
Пробирка для анализа	АПИ3.224.001	1 шт.
Пробоотборный стакан	АПИ3.231.009	1 шт.
Персональный компьютер*	-	1 шт.
Весы неавтоматического действия с пределами допускаемой абсолютной погрешности не более ±0,01 г по ГОСТ OIML R 76-1*		1 шт.
Устройство для считывания штрих-кодов*	-	1 шт.
Принтер*	-	1 шт.
Контрольные образцы	-	1 комплект
Руководство по эксплуатации	41113733.001 РЭ	1 шт.
* Поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методика проведения измерений» руководства по эксплуатации 41113733.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»

ТУ 26.51.53-001-41113733-2025 c Изменением № 1 «ЯМР-анализатор АКС-2020. Технические условия»

Правообладатель

Общество с ограниченной ответственностью научно-производственная фирма «Магнитно-резонансные системы»

(ООО НПФ «МРС»)

Юридический адрес: 350087, Россия, Краснодарский край, г. Краснодар, п. Российский, ул. им. Бигдая, д. 12, помещ. 12

ИНН 2311292920

Изготовитель

Общество с ограниченной ответственностью научно-производственная фирма «Магнитно-резонансные системы»

(ООО НПФ «МРС»)

Юридический адрес: 350087, Россия, Краснодарский край, г. Краснодар, п. Российский, ул. им. Бигдая, д. 12, помещ. 12

Адрес места осуществления деятельности: 350073, Краснодарский край, г. Краснодар, п. Краснодарский, ул. Платнировская, д. 7, помещ. 1

ИНН 2311292920

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4 Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373 УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   февраля 2026 Г. №    ²⁴¹

Лист № 1 Регистрационный № 89005-23                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули МС-ДПС

Назначение средства измерений

Модули МС-ДПС (далее - модули) предназначены для измерений и преобразований поступающих с датчиков угла поворота: количества импульсов - в значения пройденного пути, частоты следования импульсов - в значения скорости, а также для передачи полученных значений в линии связи CAN и RS-485.

Описание средства измерений

Принцип действия модулей основан на преобразовании электрических импульсных сигналов, поступающих от датчиков угла поворота утверждённого типа, вычислении пройденного пути по количеству импульсов и скорости по частоте следования импульсов.

Модули конструктивно выполнены в виде печатной платы открытого исполнения с размещёнными на ней электронными компонентами и интерфейсами подключения.

Модули выпускаются в двух модификациях МС-ДПС и МС-ДПС-2, отличающихся схемотехникой и встроенным программным обеспечением.

Заводской номер, состоящий из арабских цифр, наносится краской, лазером или иным пригодным способом на печатную плату.

Пломбирование модулей не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Программное обеспечение

Модули имеют встроенное программное обеспечение (далее - ПО МС-ДПС), не изменяемое и не считываемое.

Конструкция модулей исключает возможность несанкционированного влияния на ПО МС-ДПС. Влияние ПО МС-ДПС учтено при нормировании метрологических характеристик модулей. Идентификационные данные метрологически значимой части ПО МС-ДПС приведены в таблице 1.

Уровень защиты ПО МС-ДПС «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного . обеспечения

Идентификационные данные (признаки)	Значение для модификации
	МС-ДПС	МС-ДПС-2
Идентификационное наименование ПО	МС-ДПС^р	БС-ДПМр
Номер версии (идентификационный номер) ПО	не ниже 1.196	не ниже 15.24
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименования характеристики	Значение
Диапазон измерений частоты следования импульсов, Гц	от 0 до 2000
Диапазон преобразований частоты следования импульсов в скорость, км/ч	от 0 до 500
Ёмкость счётного устройства, м	16777215
Диапазон измерений количества импульсов, шт.	от 0 до N 1)
Пределы допускаемой абсолютной погрешности измерений и преобразований частоты следования импульсов в скорость, км/ч	±1
Пределы допускаемой абсолютной погрешности измерений и преобразований количества импульсов в пройденный путь, м	±2
'' N = к • L / (п • D), где k = 42 шт. - количество зубьев датчика угла поворота; L - ёмкость счётного устройства МС-ДПС, м; D - диаметр бандажа колеса, м.

Таблица 3 - Основные технические характеристики

Наименования характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	50 ± 5
Количество линий связи: - RS-485	2
- CAN	2
Масса, кг, не более	0,15
Габаритные размеры средства измерений, мм, не более - длина	178
- ширина	102
- высота	28
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +55
- относительная влажность при температуре +40 °С, %, не более	98
Средняя наработка на отказ, ч	50000

Знак утверждения типа

наносится лазером или иным пригодным способом на боковую планку модулей, а также типографским или иным пригодным способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль	МС-ДПС1)	1 шт.
Паспорт: - модификация МС-ДПС - модификация МС-ДПС-2	СГМА.408119.001 ПС СГМА.408119.002 ПС	1 экз.
Модули МС-ДПС. Методика поверки	-	1 экз. 2)
1) Модификация МС-ДПС или МС-ДПС-2 в соответствии с заказом; 2) Допускается поставлять 1 экз. в один адрес отгрузки на CD-диске.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации «Блок связи с ДПС БС-ДПС. Руководство по эксплуатации» СГМА.426436.009 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Модуль МС-ДПС. Технические условия СГМА.408119.001 ТУ

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение САУТ»

(ООО «НПО САУТ»)

ИНН 665 901 7039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение САУТ»

(ООО «НПО САУТ»)

ИНН 665 901 7039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311373

---
