Приказ Росстандарта №255 от 13.02.2026

№255 от 13.02.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 747432
ПРИКАЗ_Об утверждении типов средств измерений (15)
Приказы по основной деятельности по агентству Вн. Приказ № 255 от 13.02.2026

2026 год
месяц February

3525 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2026 г.

255

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

февраля 2026 Г. № 255

от «__»

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код харак

тера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада

тель

Код иден-тифи-кации про-из

вод-ства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Датчики линейных перемещений тросовые

ДПТ

97709-26

ДПТ40-300-24-

485НВ-К2-Б-Т зав. № 25008, ДПТ4М-

500-24-025-К2-В-Т зав. № 25007,

ДПТ60-500-24-

485НА-РМ-А-Т зав. № 25006, ДПТ60У-1000-24-485НВ-К1-

В-Т зав. № 25005,

ДПТ80-3000-24-15-

РМ-А-Т зав. №

24006, ДПТ80У-3000-05-75-К2-Б-Т зав. № 25009,

ДПТ120-6000-24-

485А-РМ-А-Т зав.

№ 25010

Акционерное общество «Сенсор Системс болишнс» (АО «Сенсор Системс»), г. Москва

ИНН 7720674285

Акционерное общество «Сенсор Системс Солюшнс» (АО «Сенсор Системс»), г. Москва

ИНН 7720674285

ОС

МП-КВЗ-010-2025 «ГСИ. Датчики линейных перемещений тросовые ДПТ. Методика поверки»

1 год

Акционерное общество «Сенсор Системс Солюшнс» (АО «Сенсор Системс»), г. Москва ИНН 7720674285

ООО «Квазар», г. Москва

05.06.2025

Комплексы

измеритель-

Метео

Дозор

97710-26

АВ 005

Федеральное государствен-

ОС

МП-6302024 «ГСИ.

1 год

Федеральное государствен-

ООО «ПРОММАШ

15.04.2025

ные автоматические мониторинга и контроля состояния атмосферного воздуха

ное автономное образовательное учреждение высшего образования «Севастопольский государственный университет» (ФГАОУ ВО «Севастопольский государственный университет»), г. Севастополь, ИНН 9201012877

Комплексы измерительные автоматические мониторинга и контроля состояния атмосферного воздуха МетеоДозор. Методика поверки»

г. Севастополь, ИНН

9201012877

ТЕСТ Метрология», Московская обл., г. Чехов

Индикаторы рычажнозубчатые

ACCUD

97711-26

261-014-01 зав. № H190754, 261-00262P зав. №

BK660789, 261-00861P зав. №

BK660732, 263-008-11L зав. № 4A00876, 264-00811 зав. № 3400004, 265-008-11 зав. № 350124, 266-016-11 зав. № 370951

SUZHOU AC-CUD CO., LTD (ACCUD),

Китай

SUZHOU AC-CUD CO., LTD (ACCUD),

Китай

ОС

МП-7.0392025 «ГСИ.

Индикаторы рычажнозубчатые

ACCUD.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Димес»

(ООО «Димес»),

г. Москва ИНН

9722030138

ООО РМЦ

«Калиброн»,

г. Москва

26.09.2025

Системы лазерные координат-но-измерительные сканирующие

SPL

97712-26

SPL-1500 зав. №

SF4QF70D9300877,

SF4QF70D9300879

SOUTH SUR

VEYING &

MAPPING

TECHNOLO

GY CO., LTD.,

Китай

SOUTH SUR

VEYING &

MAPPING

TECHNOLO

GY CO., LTD.,

Китай

ОС

МП-9482025 «ГСИ.

Системы лазерные координат-но-измерительные сканирующие SPL. Методика поверки»

1 год

Общество с ограниченной ответственностью «Геоде-тика» (ООО «Геодетика»), г. Москва ИНН 7713747398

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

15.08.2025

Анализаторы гематологические автоматические для диагностики in vitro

DYMIN

97713-26

Модификация DF50CRP с сер. №№

DM11092237022,

DM11092333041,

DM11092333042,

DM11092333043,

DM11092333044,

DM11092333045,

DM11092333046,

DM11092333047,

DM11092333048,

DM11092333049,

DM11092333050,

DM11092412011,

DM11092412012,

DM11092412013,

DM11092412014,

DM11092412015,

DM11092412016,

DM11092412017,

DM11092412018,

DM11092412019,

DM11092412020,

DM11092412021,

DM11092412022,

DM11092412023,

DM11092412024,

DM11092412025,

DM11092412026,

DM11092412027,

DM11092412028,

DM11092412029, DM11092412030;

модификация DM79x с сер. №№

DM12072334001,

DM12072334002,

DM12072334003,

DM12072334004,

DM12072334005,

Shenzhen Dymind Biotechnology Co., Ltd., Китай

ОС

ИМТ-МП-0055-2024 «ГСИ. Анализаторы гематологические автоматические для диагностики in vitro DYMIND. Методика поверки»

1 год

Общество с ограниченной ответственностью «Реаген-тика» (ООО «Реагентика»), г. Москва, ИНН 7743556908

ФГБУ

«ВНИИИМТ»

Росздравнадзора, г. Москва

24.09.2024

DM12072334006,

DM12072334007,

DM12072334008,

DM12072334009,

DM12072334010,

DM12072412002,

DM12072412003,

DM12072412004,

DM12072412005,

DM12072412006,

DM12072412007,

DM12072412008,

DM12072412009,

DM12072412010,

DM12072412011,

DM12072439011,

DM12072439012,

DM12072439013,

DM12072439014,

DM12072439015,

DM12072439016,

DM12072439017,

DM12072439018,

DM12072439019,

DM12072439020,

DM12072439021,

DM12072439022,

DM12072439023,

DM12072439024,

DM12072439025,

DM12072439026,

DM12072439027,

DM12072439028,

DM12072439029,

DM12072439030,

DM12072448007,

DM12072448008,

DM12072448009,

DM12072448010,

DM12072448011,

DM12072448012,

DM12072448013,

DM12072448014,

DM12072448015,

DM12072448016,

DM12072448017,

DM12072448018,

DM12072448019,

DM12072448020,

DM12072448021,

DM12072448022,

DM12072448023,

DM12072448024,

DM12072448025,

DM12072448026,

DM12072448027,

DM12072448028,

DM12072448029,

DM12072448030,

DM12072448031,

DM12072448032,

DM12072448033,

DM12072448034,

DM12072448035,

DM12072448036;

модификация DH-

615 с сер. №№

DM11162234002,

DM11162411011

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

97714-26

Зав. №№ 1, 2, 3, 4

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»),

г. Казань ИНН

1639028805

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные горизонтальные ци-линдриче-ские. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-КонТ», г. Казань

20.11.2025

Резервуары

стальные

горизон-

РГС

97715-26

модификация РГС-30 Зав. №№ 3, 4;

модификация РГС-

Общество с

ограниченной

ответственно-

Общество с ограниченной ответственно-

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары

5 лет

Общество с ограниченной ответственно-

ООО «Метро-

КонТ»,

г. Казань

20.11.2025

тальные ци-линдриче-ские

60 Зав. № 2

стью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

стью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

стальные горизонтальные ци-линдриче-ские. Методика поверки»

стью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН 1639028805

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-30

97716-26

Зав. №№ 4, 5, 6

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные горизонтальные ци-линдриче-ские. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-

КонТ», г. Казань

20.11.2025

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

97717-26

модификация РГС-8 зав. №№ 3, 4; модификация РГС-17 зав. № 1; модификация РГС-20 зав. № 2

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные горизонтальные ци-линдриче-ские. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-КонТ»,

г. Казань

20.11.2025

10.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

97718-26

Зав. №№ 1, 2, 3

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные горизонтальные ци-линдриче-ские. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-

КонТ»,

г. Казань

20.11.2025

11.

Резервуары

стальные горизонтальные ци-

РГС-25

97719-26

Зав. №№ 2, 3, 6, 7

Общество с ограниченной ответственностью «ТАИФ-

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные

5 лет

Общество с ограниченной ответственностью «ТАИФ-

ООО «Метро-КонТ»,

г. Казань

20.11.2025

линдриче-

ские

НК АЗС»

(ООО «ТАИФ-

НК АЗС»),

г. Казань ИНН 1639028805

НК АЗС»

(ООО «ТАИФ-

НК АЗС»),

г. Казань ИНН

1639028805

горизонтальные ци-линдриче-ские. Методика поверки»

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г. Казань ИНН 1639028805

12.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

97720-26

Зав. №№ 25, 26

Общество с ограниченной ответственностью «ГПН-Аэро» филиал «Миллерово» (ООО «ГПН-Аэро» филиал «Миллерово»), г. Санкт-Петербург ИНН 7709921300

ОС

ГОСТ 8.3462000 «ГСИ. Резервуары стальные горизонтальные ци-линдриче-ские. Методика поверки»

5 лет

ООО «Метро-

КонТ», г. Казань

01.12.2025

13.

Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности

Nanomet ric ScroM

97721-26

Nanometric ScroM

PS582 зав. №

SJLK5700D223080

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Shenzhen

Zhongtu Instruments Co.,

Ltd, Китай

ОС

РТ-МП-1543-2032025 «ГСИ. Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM. Методика поверки»

2 года

Общество с ограниченной ответственностью «Нанометрик» (ООО «Нанометрик»), г. Москва ИНН 7730318952

ФБУ «НИЦ ПМ - Ростест», г. Москва

21.11.2025

14.

Анализатор электрических цепей и сигналов

FieldFox

N9951A

97722-26

сер. №

MY62241582

Keysight Technologies Malaysia Sdn.

Bhd, Малайзия

Общество с ограниченной ответственностью «Научно-

ОС

РТ-МП-2016-4412025 «ГСИ. Анализатор

1 год

Общество с ограниченной ответственностью «Научно-

ФБУ «НИЦ ПМ - Ростест», г. Москва

22.12.2025

комбинированный портативный

производственное предприятие «Азимут» (ООО «НПП «Азимут»), Московская обл., г.о. Серпухов, д. Ар-неево ИНН 9724063139

электрических цепей и сигналов комбинированный портативный FieldFox N9951A. Методика поверки»

производственное предприятие «Азимут» (ООО «НПП «Азимут»), Московская обл., г.о. Серпухов, д. Арнеево ИНН 9724063139

15.

Источники питания постоянного тока

N5772A

97723-26

сер. №

US25L83203;

US25L83193;

US25L83273

«Keysight Technologies, Inc», США

ОС

РТ-МП-

1779-5512025 «ГСИ.

Источники питания постоянного тока N5700. Методика поверки»

2 года

Общество с ограниченной ответственностью «Научно-производственное предприятие «Азимут» (ООО «НПП «Азимут»), Московская обл., г.о. Серпухов, д. Арнеево ИНН 9724063139

ФБУ «НИЦ

ПМ - Ростест», г. Москва

05.12.2025

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 13 » февраля 2026 Г. № 255

Лист № 1 Регистрационный № 97709-26 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики линейных перемещений тросовые ДПТ Назначение средства измерений

Датчики линейных перемещений тросовые ДПТ (далее по тексту - датчики) предназначены для измерения линейных перемещений и преобразования измеренного значения в электрический сигнал.

Описание средства измерений

Принцип действия датчика основан на измерении линейного перемещения измерительного троса, прикрепленного к объекту измерений, путем преобразования этого линейного перемещения в угловое перемещение и далее в электрический сигнал.

Конструктивно датчик состоит из металлического корпуса с встроенным во внутрь энкодером и прикрепленного к нему металлического троса. Измерительный трос, изготовленный из гибких, нержавеющих стальных жил, наматывается на тросовый барабан, находящийся в корпусе датчика, с помощью пружинного привода. Пружинный привод аксиально связан с абсолютным или инкрементальным энкодером.

Датчики в зависимости от конструктивных особенностей выпускаются в двух исполнениях: оснащенные защитным кожухом энкодера и не имеющие защитного кожуха энкодера.

Датчики на основе абсолютного энкодера имеют следующие виды выходных сигналов:

- аналоговый по току (сила постоянного тока от 4 до 20 мА);
- аналоговый по напряжению (напряжение постоянного тока от 0 до 10 В);
- цифровой (RS485).

Датчики на основе инкрементального энкодера:

- импульсный выходной сигнал (TTL или Push-Pull).

Считывание сигнала выполняется при помощи средства индикации показаний, соответствующего выходному сигналу датчика. Для инкрементного сигнала используется счетчик импульсов. Число импульсов пропорционально перемещению объекта, а частота импульсов пропорциональна скорости перемещений.

В зависимости от исполнения и диапазона измерений датчики выпускаются в семи модификациях: ДПТ4М, ДПТ40, ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120.

Пломбирование корпуса датчиков от несанкционированного доступа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию.

Нанесение знака поверки на датчик не предусмотрено.

Заводской номер средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную табличку, расположенную на корпусе датчика для модификаций ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У, и методом лазерной гравировки для модификаций ДПТ60, ДПТ80 и ДПТ120.

В зависимости от исполнения датчика, диапазона измерений, вида подключения, типа выходного сигнала, типа подключения, направление разъёма (кабеля), расположения монтажной пластины маркировка датчика проводится следующим образом:

ДПТ ХХХ

- ХХХХ -

II II

ХХ

- ХХХ -

II II

ХХ -

1 1

Таблица 1 - Расшифровка структуры условного обозначения датчиков

Позиция	Значение	Описание
1	ДПТ4М ДПТ40 ДПТ60 ДПТ60У ДПТ80 ДПТ80У ДПТ120	Модификация датчика и его исполнение: - датчик без кожуха энкодера (верхний предел измерений 500 мм) - датчик без кожуха энкодера (верхний предел измерений 750 мм) - датчик с кожухом энкодера (верхний предел измерений 1500 мм) - датчик без кожуха энкодера (верхний предел измерений 1500 мм) - датчик с кожухом энкодера (верхний предел измерений 3000 мм) - датчик без кожуха энкодера (верхний предел измерений 3000 мм) - датчик с кожухом энкодера (верхний предел измерений 6000 мм)
2	от 75 до 6000	- верхний предел измерений (далее - ВПИ), мм
3	05 24	Напряжение питания/выходного сигнала: - 5 В (TTL) (инкрементальный энкодер) - 10-30 В (Push-Pull) (инкрементальный энкодер), 10-26 В (абсолютный энкодер)
4	xyz 485A 485B 485НА 485НВ	Тип выходного сигнала: - импульсный (указывается номинальное разрешение или число импульсов на мм) * - аналоговый по току (4-20 мА) и цифровой RS485 - аналоговый по напряжению (0-10 В) и цифровой RS485 - цифровой RS485, (4-20 мА не нормируется, является индикаторным) - цифровой RS485, (0-10 В не нормируется, является индикатор ным)
5	РМ Цх Ах Кх	Тип подключения. Для датчиков ДПТ60, ДПТ80 и ДПТ120: - разъем - 8-проводной кабель, длиной х метров - 4-проводной кабель, длиной х метров** Для датчиков ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У: - 8-проводной кабель, длиной х метров
6	А Б В Г Д	Направление разъема/кабеля - осевое - радиальное в сторону троса - радиальное перпендикулярно тросу - радиальное противоположно тросу - радиальное перпендикулярно тросу
7	Т Ч	Расположение монтажной пластины: - перпендикулярно тросу - параллельно тросу

Продолжение таблицы 1

Позиция

Значение

Описание

Цифровое/ буквенное обозначение

Дополнительные опции, не влияющие на метрологические характеристики датчика (исполнение на заказ)

* - Измеренное разрешение датчика указывается в протоколе калибровки и в паспорте.

** - В исполнении с 4-проводным кабелем на выходе датчика доступен только аналоговый сигнал, цифровой сигнал отсутствует.

Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа представлен на рис.1

Приказ Росстандарта №255 от 13.02.2026, https://oei-analitika.ru

SENSOR SYSTEMS SOLUTIONS

ЛАЗОМ:

SENSOR S4 ) «ч O t U T I

Ц1Т6О-1500-24-03 ^лодской Nt:

Место нанесения

знака

утверждения типа

Место нанесения

заводского номера

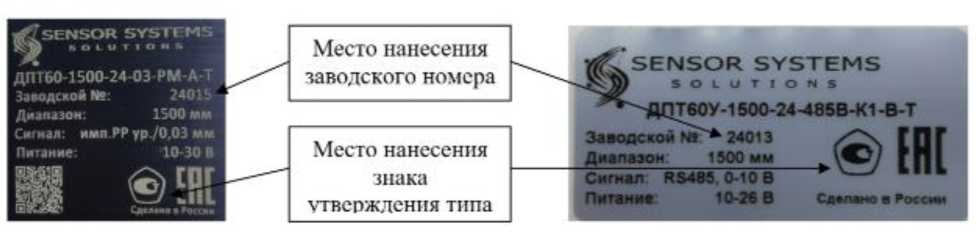

Рисунок 1 - Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа

идентификационной таблички

Общий вид датчиков с указанием места нанесения представлен на рисунке 2-5.

Датчик модификации ДПТ4М

Датчик модификации ДПТ40

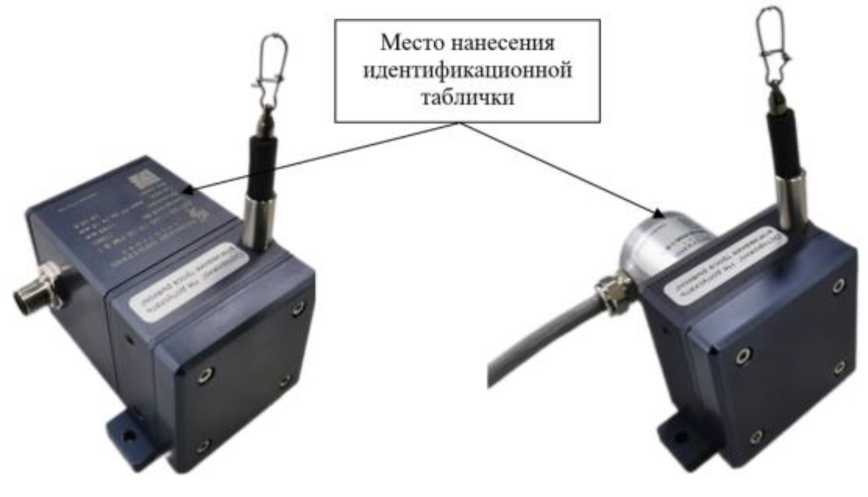

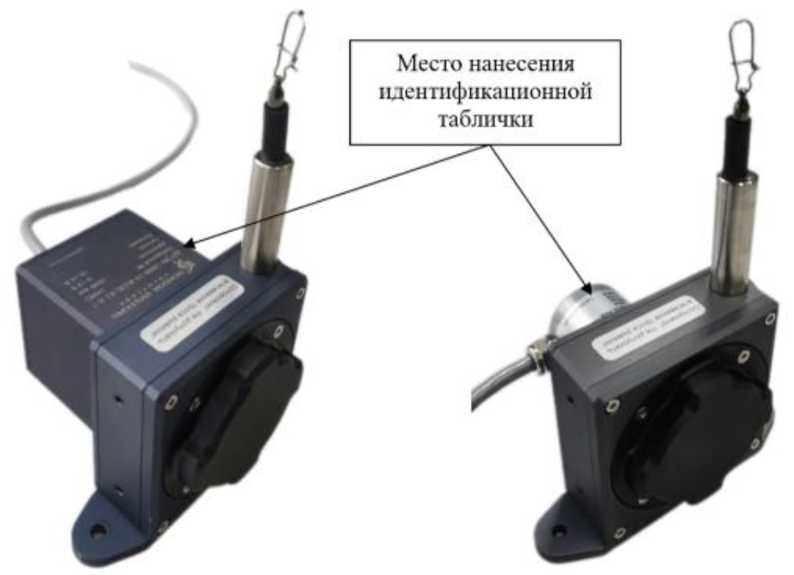

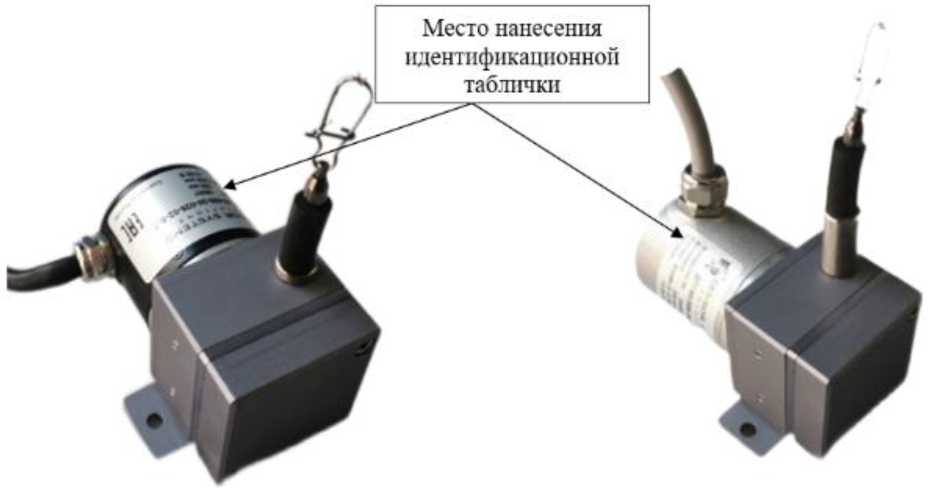

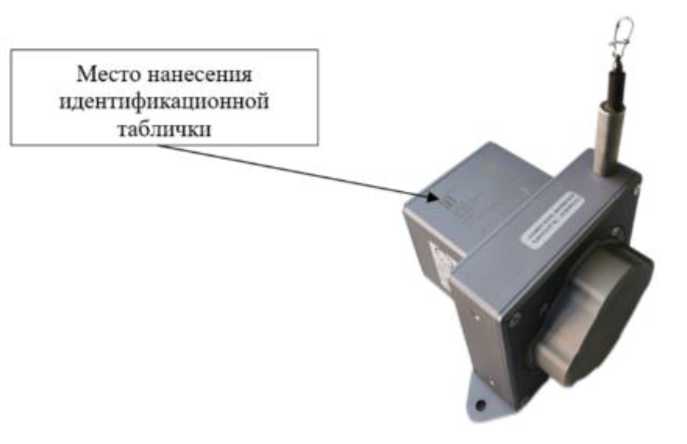

Рисунок 2 - Внешний вид датчиков модификаций ДПТ4М и ДПТ40 с указанием места нанесения идентификационной таблички

Место нанесения идентификационной таблички

Датчик модификации ДПТ60

Датчик модификации ДПТ60У

Рисунок 3 - Внешний вид датчиков модификаций ДПТ60 и ДПТ60У с указанием места нанесения идентификационной таблички

Место нанесения идентификационной таблички

Датчик модификации ДПТ80

Датчик модификации ДПТ80У

Рисунок 4 - Внешний вид датчиков модификаций ДПТ80 и ДПТ80У с указанием места нанесения идентификационной таблички

Рисунок 5 - Внешний вид датчика модификации ДПТ120 с указанием места нанесения идентификационной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) датчиков с инкрементальным энкодером отсутствует.

Программное обеспечение датчиков с абсолютным энкодером состоит из встроенного, метрологически значимого ПО и внешнего ПО, устанавливаемого на персональный компьютер.

Встроенное ПО записывается в энергонезависимую память энкодера во время производственного цикла на предприятии-изготовителе. Конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования датчика. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.

Внешнее ПО обеспечивает передачу цифровых данных, может быть использовано для отображения результатов измерений, а также предназначено для проведения первичных и периодических поверок датчиков. ПО является метрологически незначимым. Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные внешнего программного обеспечения датчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Encoder Setting Software
Номер версии (идентификационный номер ПО), не ниже	4.3

Метрологические и технические характеристики

Метрологические и технические характеристики датчики приведены в таблице 3 и 4 соответственно.

Таблица 3 - Метрологические характеристики датчиков

Наименование характеристики	Значение
Наименование характеристики	Датчики с аналоговым выходом	Датчики с цифровым выходом (RS485)	Датчики с инкрементальным выходом
Значения ВПИ, мм ДПТ4М	от 75 до 500	500
ДПТ40	от 75 до 750	750
ДПТ60, ДПТ60У	от 500 до 1500	1500
ДПТ80, ДПТ80У	от 1000 до 3000	3000
ДПТ120	от 3000 до 6000	60(	00
Пределы допускаемой приведенной к ВПИ погрешности измерений перемещений при нормальных условиях эксплуатации, % ДПТ4М	±0,25	±0,20	±0,15
ДПТ40	±0,20	±0,15	±0,1
ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120	±0,1	±0,05	±0,02
Примечание - При выпуске с производства каждый датчик настраивается на верхний
предел измерений в соответствии с заказом и выбирается из значений, указанных в таблице,
или по заказу настраивается на требуемый заказчиком диапазон. Фактическое значение диапазона измерений датчика приведено в паспорте.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Модификация датчика	ДПТ4 М	ДПТ4 0	ДПТ60		ДПТ60 У	ДПТ8 0		ДПТ80У	ДПТ12 0
Габаритные размеры датчиков, мм, не более:
-высота	97	114	140		140	185		185	221
-ширина	60	60	80		80	120		120	160
-длина	80	80	100		85	105		90	140
Масса, г, не более	250	300	700		400	800		600	1900
Нормальные условия	Датчики с			Датчики с				Датчики с
эксплуатации:	аналоговым			цифровым			инкрементальным
	выходом			выходом				выходом
- температура окружающей
среды, °С - относительная влажность, %				от +15 до +25
среды, °С - относительная влажность, %					от 30 до 80
Рабочий диапазон температур, °С	от -20 до +75						от -20 до +80
Потребляемый ток, мА, не более	110						100
Напряжение питания, В	от 10 до 26						5±0,25 (TTL) от 10 до 30 (Push-Pull)
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015	IP65

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, млн циклов, не менее
- ДПТ 4М, ДПТ40, ДПТ60, ДПТ60У	10
- ДПТ 80, ДПТ80У	1
- ДПТ 120	1

Знак утверждения типа

наносится типографским способом в виде наклейки либо методом гравировки на корпус датчика, на титульный лист руководства по эксплуатации и паспорт датчика.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчики линейных перемещений тросовые	ДПТ*	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	по запросу
Кабельный разъем (для ДПТ60, ДПТ80, ДПТ120 в исполнении с разъемом)	-	1 шт.
Протокол калибровки (на каждый тип выходного сигнала)	-	1 экз.
Кабель, дополнительные разъемы, монтажные принадлежности	-	по запросу
ДПТ* -обозначение типа средства измерений, исполнение и модификация в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в п. 1.5 «Устройство и работа» документа «Датчики линейных перемещений тросовые ДПТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 4218-002-64505157-2024 «Датчики линейных перемещений тросовые ДПТ. Технические условия».

Правообладатель

Акционерное общество «Сенсор Системс Солюшнс»

(АО «Сенсор Системс»)

ИНН 7720674285

Юридический адрес:117186, г. Москва, ул. Нагорная, д. 3А, эт. 2, пом. I, ком. 39

Тел./факс: +7 (495) 649-63-70

Web-сайт: http://www.sensor-systems.ru

E-mail: info@sensor-systems.ru

Изготовитель

Акционерное общество «Сенсор Системс Солюшнс»

(АО «Сенсор Системс»)

ИНН 7720674285

Адрес: 117186, г. Москва, ул. Нагорная, д. 3А, эт. 2, пом. I, ком. 39 Тел./факс: +7 (495) 649-63-70

Web-сайт: http://www.sensor-systems.ru

E-mail: info@sensor-systems.ru

Испытательный центр

Общество с ограниченной ответственностью «Квазар»

(ООО «Квазар»)

Адрес: 108823, г. Москва, р-н. Щербинка, поселок Знамя Октября, д.31, пом. 38, 39, 40 Тел.: +7 (495) 968-29-47

Web-сайт: http://quasar-m.ru

E-mail: info@quasar-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314461

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «__ » февраля 2026 Г. № ___ ⁵

Лист № 1 Регистрационный № 97710-26 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные автоматические мониторинга и контроля состояния атмосферного воздуха МетеоДозор

Назначение средства измерений

Комплексы измерительные автоматические мониторинга и контроля состояния атмосферного воздуха МетеоДозор (далее - комплексы) предназначены:

- для измерений содержания загрязняющих веществ: озона (Оз), монооксида углерода (CO), диоксида азота (N02), сероводорода (H2S), оксида серы (SO2), диоксида углерода (CO2) в атмосферном воздухе;
- для измерений температуры и относительной влажности воздуха, скорости и направления воздушного потока;
- для круглосуточного наблюдения, сбора, обработки и хранения полученных данных;
- для оперативного реагирования на превышения допустимых норм предельно допустимых концентраций загрязняющих веществ в воздухе.

Описание средства измерений

Комплексы представляют собой многоканальные стационарные приборы непрерывного действия, применяющиеся в качестве средства автоматического мониторинга в области экологии, метеорологии и науки об окружающей среде.

Принцип работы комплексов основан:

- на использовании термометра сопротивления при измерении температуры воздуха;
- на использовании ёмкостного преобразователя при измерении относительной влажности воздуха;
- на использовании анемометрического датчика с четырьмя ультразвуковыми каналами при измерении скорости и направления воздушного потока;
- на преобразовании объемной доли контролируемых веществ чувствительными сенсорами в пропорциональные унифицированные электрические сигналы и их дальнейшей обработке при измерении концентрации загрязняющих веществ в воздухе. Способ отбора пробы - диффузионный.

Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными.

Комплексы по каналам измерений содержания загрязняющих веществ обеспечивают измерение объемной доли озона (Оз), монооксида углерода (CO), диоксида азота (NO2), сероводорода (H2S), оксида серы (SO2), диоксида углерода (CO2) в атмосферном воздухе с последующей передачей измеряемых данных на web-сервер по сети сотовой связи GSM/GPRS с помощью HTTP-запросов, а также возможностью передачи данных по USB-соединению с визуализацией через специализированное программное обеспечение МетеоДозор-МОНИТОР, функционирующее под ОС Windows.

Комплексы состоят из металлической опорной стойки (четыре угловых опорных элемента или монолитное железобетонное основание), модуля экологического мониторинга, модуля метеорологических параметров, модуля питания и информационно-управляющего модуля.

Модуль экологического мониторинга размещён в телекоммуникационной коробке из ударопрочного ABS-пластика и включает датчики для измерений объемной доли озона (Оз), монооксида углерода (CO), диоксида азота (NO2), сероводорода (H2S), оксида серы (SO2), диоксида углерода (CO2). Корпус оснащён системой принудительной вентиляции для обеспечения репрезентативности проб воздуха.

Модуль метеорологических параметров расположен на верхней части опоры и оснащен радиационным экраном для защиты датчиков от прямого солнечного излучения. Он включает в себя следующие метеорологические каналы: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока.

Модуль питания содержит фотоэлектрическую панель, аккумуляторную батарею и электрические преобразователи, обеспечивающие бесперебойное функционирование комплекса, также вместо аккумуляторной батареи или в качестве дополнительного накопителя модуль питания может включать блок ионисторов.

Информационно-управляющий модуль расположен в отдельном герметичном корпусе внутри телекоммуникационной коробки и включает микроконтроллер с модулем GSM/GPRS связи. Модуль обрабатывает получаемые данные через web-интерфейс сервера и передает их на сервер, который осуществляет сбор и обработку данных.

Алгоритм передачи данных мониторинга на web-сервер с использованием GPRS-модуля SIM800C и POST-запросов (опционально GET-запросов) включает в себя ряд ключевых шагов, каждый из которых предусматривает выполнение конкретных AT-команд для настройки и управления модулем связи и передачи данных.

Результаты измерений передаются одним из способов (на усмотрение пользователя):

1. Через web-интерфейс сервера. Передача осуществляется с помощью HTTP-запроса через модуль GSM/GPRS связи. Сообщения поступают на приемный сервер и отображаются в web-интерфейсе. Для получения результатов измерений пользователь заходит в web-интерфейс сервера по его адресу (https://dss.sevsu.ru/), авторизуется и заходит в личный кабинет. В личном кабинете представлены текущие и исторические данные об измерениях по всем каналам измерения.
2. Через USB-соединение. Передача данных осуществляется по кабелю с последующим отображением через специальное программное обеспечение МетеоДозор-МОНИТОР, которая функционирует под ОС Windows.

Общий вид комплексов приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Комплексы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся методом гравировки на идентификационную табличку, расположенную на боковой панели телекоммуникационной коробки. Место нанесения серийного номера представлено на рисунке 2.

Пломбирование комплексов от несанкционированного доступа не предусмотрено. Конструкция комплексов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

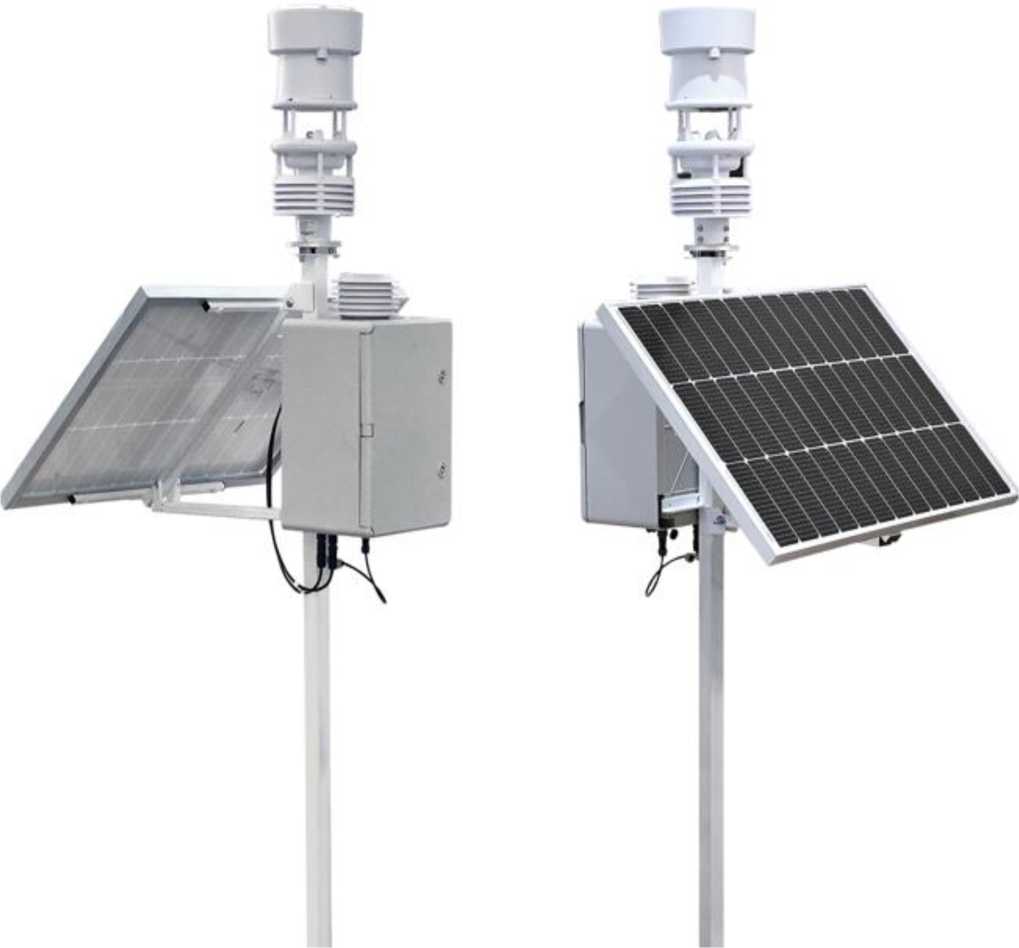

Рисунок 1 - Общий вид комплексов

АВ 005 I

j Серийный № [

Модель | МетеоДотор

9ГА1У SO iCEMCTtNAbMIl fl

КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ АВТОМАТИЧЕСКИЕ МОНИТОРИНГА И КОНТРОЛЯ СОСТОЯНИЯ АТМОСФЕРНОГО ВОЗДУХА

1008т 12В 25кг 02.2025

Потребляемая мощность.

Напряжение питания

Масса

Дата изготовления

■.<■■■ 'A A •

Место нанесения серийного номера

Место нанесения знака утверждения типа

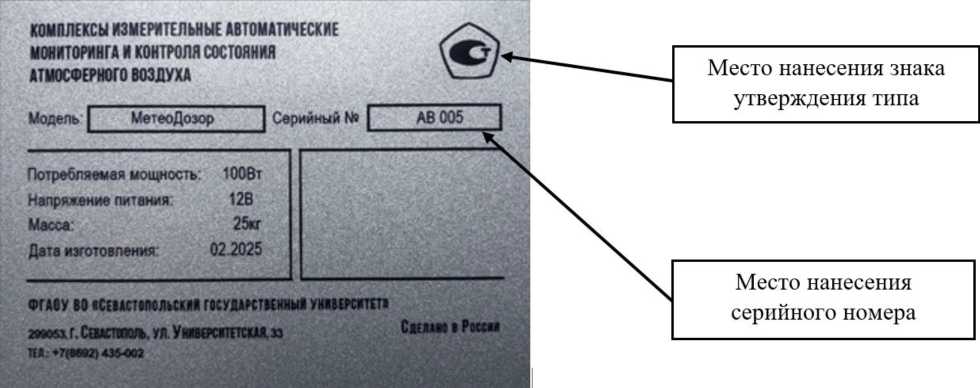

Рисунок 2 - Идентификационная табличка комплексов

Программное обеспечение

Комплексы имеют встроенное программное обеспечение (далее - ПО), которое позволяет управлять работой комплекса, отображать результаты, обрабатывать, передавать и хранить полученные данные.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	МетеоДозор-МОНИТОР
Номер версии (идентификационный номер) ПО, не ниже	1.01

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики газовых каналов

Определяемый компонент^	Диапазон измерений объемной доли определяемого компонента, млн^-1	Пределы допускаемой погрешности измерений объемной доли определяемых компонентов, %
Определяемый компонент^		приведенной²⁾	относительной
Озон (Оз)	от 0 до 2,5 включ.	±5	-
Озон (Оз)	св. 2,5 до 5	-	±10
Монооксид углерода (CO)	от 0 до 500 включ.	±5	-
Монооксид углерода (CO)	св. 500 до 1000	-	±10
Диоксид азота (N02)	от 0 до 500 включ.	±5	-
Диоксид азота (N02)	св. 500 до 1000	-	±10
Сероводород (H2S)	от 0 до 50 включ.	±5	-
Сероводород (H2S)	св. 50 до 100	-	±10
Диоксид серы (SO)	от 0 до 10 включ.	±5	-
Диоксид серы (SO)	св. 10 до 20	-	±10
Диоксид углерода (CO₂)	от 0 до 25000 включ.	±5	-
Диоксид углерода (CO₂)	св.25000 до 50000	-	±10

¹⁾ Время установления показаний Т0,9 не более 60 секунд.
²⁾ Нормирующим значением является верхняя граница диапазона измерений.

Таблица 3 - Метрологические характеристики метеорологических параметров

Наименование характеристики	Значение
Канал измерений температуры и влажности
Диапазон измерений температуры воздуха, °С	от -40 до +50
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С	±1,5
Диапазон измерений относительной влажности воздуха, %	от 10 до 98
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %	±7,5
Канал измерений скорости и направления воздушного потока
Диапазон показаний скорости воздушного потока, м/с	от 0 до 60
Диапазон измерений скорости воздушного потока, м/с	от 0,8 до 60

Продолжение таблицы 3

Наименование характеристики	Значение
Пределы допускаемой приведенной¹⁾ погрешности измерений скорости воздушного потока, %, в поддиапазонах: - от 0,8 до 5 м/с включ. - св. 5 до 60 м/с	±5 ±10
Диапазон измерений направления воздушного потока	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока	±10°
¹⁾ Нормирующим значением является верхняя граница поддиапазона измерений.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Напряжение постоянного тока, В	12
Потребляемая мощность, Вт, не более	100
Габаритные размеры, мм, не более: - комплекс (ширина^хдлина^хвысота)	1265x1050x2785
- фотоэлектрическая панель (ширина^хдлина)	545x965
- метеорологический модуль (высотахдиаметр)	500x116
- телекоммуникационная коробка (ширинахдлинахвысота)	400x300x220
Масса комплекса, кг, не более	25
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50
- относительная влажность, %	от 10 до 98
- атмосферное давление, кПа	от 84 до 106

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	4
Средняя наработка на отказ, ч	120751

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, на идентификационную табличку методом гравировки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Комплекс измерительный автоматический мониторинга и контроля состояния атмосферного воздуха МетеоДозор	-	1
Комплект крепежа¹⁾	-	1
Руководство по эксплуатации и паспорт	СРДТ.143315116.006 РЭ	1
¹⁾ Поставляется по согласованию с потребителем

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа СРДТ.143315116.006 РЭ «Комплексы измерительные автоматические мониторинга и контроля состояния атмосферного воздуха МетеоДозор. Руководство по эксплуатации и паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

СРДТ. 143315116.001 ТУ «Комплексы измерительные автоматические мониторинга и контроля состояния атмосферного воздуха МетеоДозор. Технические условия».

Правообладатель

Федеральное государственное автономное образовательное учреждение высшего образования «Севастопольский государственный университет»

(ФГАОУ ВО «Севастопольский государственный университет») ИНН 9201012877

Юридический адрес: 299053, г. Севастополь, ул. Университетская, д. 33

Телефон: +7 (8692) 435-002

Факс: +7 (8692) 243-590

Изготовитель

(ФГАОУ ВО «Севастопольский государственный университет»)

ИНН 9201012877

Адрес: 299053, г. Севастополь, ул. Университетская, д. 33

Телефон: +7 (8692) 435-002

Факс: +7 (8692) 243-590

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Лист № 1 Регистрационный № 97711-26 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Индикаторы рычажно-зубчатые ACCUD

Назначение средства измерений

Индикаторы рычажно-зубчатые ACCUD (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.

Описание средства измерений

Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка. Индикаторы устанавливаются в стойки, штативы или другие устройства с помощью сменной державки и переходной втулки.

Индикаторы в зависимости от исполнений отличаются между собой значениями диапазонов, ценой деления и рядом других конструктивных изменений.

Обозначения исполнений индикаторов имеет вид ХХХ-ААА-ВВ(В), где:

ХХХ - обозначение модификации индикаторов;

ААА - шифр диапазона измерений;

ВВ(В) - внутренний код изготовителя.

Индикаторы изготавливаются в следующих модификациях:

-261 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении;

-263 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении с удлиненным наконечником;

-264 - торцевые со шкалами, перпендикулярными оси измерительного рычага в его среднем положении

-265 - боковые со шкалами, расположенными под углом к оси измерительного рычага в его среднем положении;

-266 - боковые со шкалами, расположенными под углом к оси измерительного рычага в его среднем положении с присоединительным штифтом;

Конструкция индикаторов обеспечивает возможность поворота измерительного рычага относительно корпуса индикатора не менее, чем на 90° от продольной оси корпуса индикатора.

Товарный знак наносится на титульный лист паспорта индикаторов

типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.

Общий вид индикаторов указан на рисунках 1 - 5.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 6.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Цвет шкалы может отличаться от представленных на рисунках 1-5 и не влияет на метрологические характеристики индикаторов.

г) исполнение 261-008-

ВВ и 261-008-ВВР

а) исполнение 261-014-

ВВ

б) исполнение 261-

002-ВВ

в) исполнение

261-002-ВВР

Рисунок 1 - Общий вид индикаторов модификации 261: а) исполнение 261-014-ВВ; б) исполнение 261-002-ВВ; в) исполнение 261-002-ВВР;

г) исполнение 261-008-ВВ и 261-008-ВВР

Рисунок 2 - Общий вид индикаторов модификации 263

Рисунок 3 - Общий вид индикаторов модификации 264

Рисунок 4 - Общий вид индикаторов модификации 265

Рисунок 5 - Общий вид индикаторов модификации 266

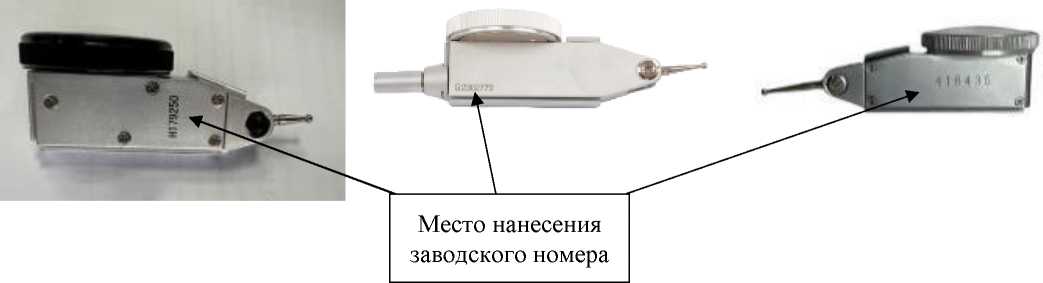

Рисунок 6 - Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики индикато			ров
Исполнение	Диапазон измерений, мм	Цена деления, мм	Наибольшая разность погрешностей¹, мкм, не более	Размах показаний², мкм, не более
261-014-01	от 0 до 0,14	0,001	4	2
261-002-01	от 0 до 0,2	0,002	6	2
261-002-02	от 0 до 0,2	0,002	6	2
261-002-61Р	от 0 до 0,2	0,002	6	2
261-002-62Р	от 0 до 0,2	0,002	6	2
261-008-11	от 0 до 0,8	0,01	13	3
261-008-12	от 0 до 0,8	0,01	13	3
261-008-61Р	от 0 до 0,8	0,01	13	3
261-008-62Р	от 0 до 0,8	0,01	13	3
263-008-11	от 0 до 0,8	0,01	13	3
263-008-11L	от 0 до 0,8	0,01	13	9
264-008-11	от 0 до 0,8	0,01	13	3
265-008-11	от 0 до 0,8	0,01	13	3
266-016-11	от 0 до 1,6	0,01	25	8
Примечания: ¹ - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. ² - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 2 - Измерительное усилие индикаторов и усилие поворота измерительного рычага

Наименование характеристики	Значение
Измерительное усилие, Н	от 0,1 до 0,6
Усилие поворота измерительного рычага, Н	от 2,5 до 7,0

Таблица 3 - Основные технические характеристики индикаторов

Исполнение	Диаметр циферблата, мм, не более	Длина наконечник а, мм, не более	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
261-014-01	40,0	15,0	160 х 100 х 50	0,28
261-002-01	32,0	17,0	160 х 100 х 50	0,28
261-002-02	39,5	19,0	160 х 100 х 50	0,28
261-002-61Р	35,0	18,0	160 х 100 х 50	0,28
261-002-62Р	39,5	18,0	160 х 100 х 50	0,28
261-008-11	32,0	18,5	160 х 100 х 50	0,28
261-008-12	39,5	18,5	160 х 100 х 50	0,29
261-008-61Р	32,0	18,5	160 х 100 х 50	0,27
261-008-62Р	39,5	18,5	160 х 100 х 50	0,28
263-008-11	39,5	32,5	160 х 100 х 50	0,28
263-008-11L	39,5	48,4	160 х 100 х 50	0,28
264-008-11	39,5	18,5	160 х 100 х 50	0,28
265-008-11	39,5	18,5	160 х 100 х 50	0,3
266-016-11	39,0	18,0	160 х 100 х 50	0,32

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более

от +15 до +25

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	3
Средняя наработка на отказ, условных измерений^	120000
Примечание: ¹⁾ - Под условным измерением понимают один прямой и один обратный ход измерительного стержня в пределах не менее ’А диапазона измерений

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Индикатор рычажно-зубчатый ACCUD		1 шт.
Футляр	-	1 шт.
Паспорт	-	1 шт.
Державка	-	2 шт.
Переходная втулка	-	2 шт.

Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта индикаторов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;

Стандарт предприятия «Индикаторы рычажно-зубчатые ACCUD». СТП 053-2025.

Правообладатель

SUZHOU ACCUD CO., LTD (ACCUD), Китай Адрес: 223 SongShan Road, Suzhou New District, 215129 China

Изготовитель

SUZHOU ACCUD CO., LTD (ACCUD), Китай Адрес: 223 SongShan Road, Suzhou New District, 215129 China

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, пом. 2

Телефон: +7 (495) 796-92-75

Web-сайт: https://calibronrmc.ru/

E-mail: info@calibronrmc.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442

Лист № 1 Регистрационный № 97712-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные координатно-измерительные сканирующие SPL

Назначение средства измерений

Системы лазерные координатно-измерительные сканирующие SPL (далее - системы) предназначена для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.

Описание средства измерений

Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Конструктивно сканеры выполнены в виде моноблока, вмещающего импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок.

Управление системами осуществляется при помощи жидкокристаллического экрана с технологией тачскрин, находящегося на корпусе управляющего блока.

Системы выпускаются в трех модификациях: SPL-370, SPL-620, SPL-1500, которые отличаются значениями метрологических характеристик.

Заводской номер системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на боковой панели корпуса системы. Общий вид маркировочных табличек представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации система не предусматривают внешних механических регулировок.

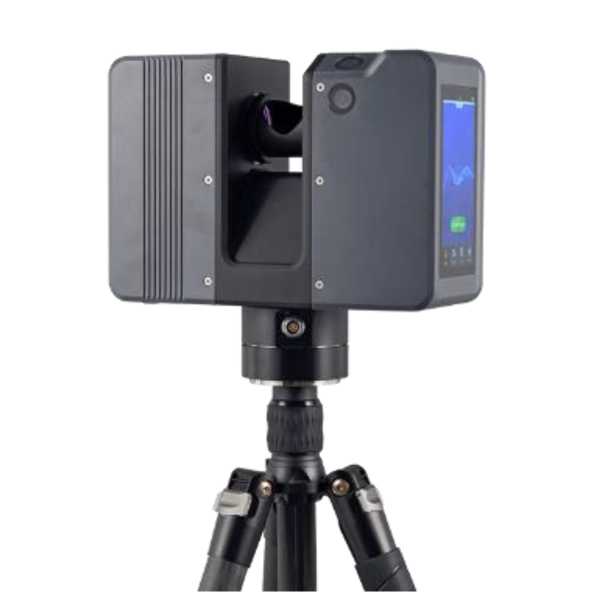

Общий вид систем представлен на рисунке 1.

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих SPL

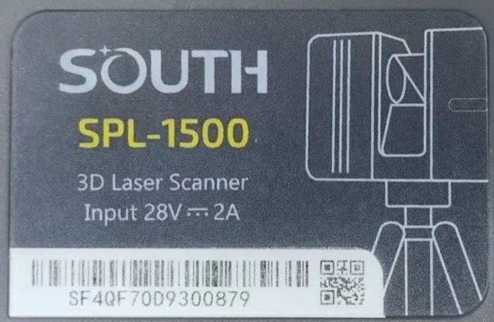

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Системы имеют встроенное метрологически значимое программное обеспечение (далее - ВПО). ВПО предназначено для взаимодействия электронных блоков, управления системой, осуществления измерений, обработки, хранения и передачи результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование характеристики	Значение
Идентификационное наименование ПО	ВПО
Номер версии (идентификационный номер ПО)	не ниже 2.20.231020
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	SPL-370	SPL-620	SPL-1500
Диапазон измерений приращений координат, м	от 1,5 до 300,0	от 1,5 до 620,0	от 1,5 до 1000,0
Пределы допускаемой абсолютной погрешности измерений приращения координат в условной системе координат по каждой из осей координат, мм	±5	±5	±3

Таблица 3 -Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДлинахШиринахВысота), мм, не более	247x107x202
Масса, кг, не более	6
Потребляемая мощность, Вт	25
Диапазон рабочих температур, °С	от -20 до +60
Угол сканирования: - горизонтальный - вертикальный	от 0° до 360° ±150°

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч, не менее	10000
Средний полный срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система лазерная координатно-измерительная сканирующая*	SPL	1 шт.
Аккумулятор	-	2 шт.
Зарядное устройство	-	1 шт.
Штатив	-	По заказу
Руководство по эксплуатации	-	1 экз.
* модификации в соответствии с договором поставки

Сведения о методиках (методах) измерений

приведены в разделе 4 «Быстрый старт» документа «Системы лазерные координатноизмерительные сканирующие SPL модификации SPL-370, SPL-620, SPL-1500. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.

Правообладатель

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай Адрес: Китай, 510665, 3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road, Guangzhou 510665, China

Изготовитель

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай

Адрес: Китай, 510665, 3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road, Guangzhou 510665, China

Адрес места осуществления деятельности: Китай, No.39 Sicheng Road, Tian He District, Guangzhou, Guangdong, ГЛОНАСС: 23.176866°, 113.420149°

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;

Россия, Ивановская обл., Лежневский р-н, СПК им. Мичурина Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации RA.RU. 314164 в реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» _________ 2026 г. №

Лист № 1

Регистрационный № 97713-26 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы гематологические автоматические для диагностики in vitro DYMIND

Назначение средства измерений

Анализаторы гематологические автоматические для диагностики in vitro DYMIND (далее - анализаторы) предназначены для измерений счетной концентрации лейкоцитов, эритроцитов, а также массовой концентрации гемоглобина в крови.

Описание средства измерений

Принцип действия анализаторов основан на автоматическом подсчете клеток крови методом электрического импеданса, основанном на изменении электрического сопротивления между электродами при прохождении клетки через апертуру малого размера, а также на измерении содержания гемоглобина колориметрическим методом. Для дифференцировки лейкоцитов реализован метод лазерной проточной цитометрии.

Конструктивно анализаторы представляют собой стационарные настольные приборы, состоят из гидравлической системы и пневматической системы для модификации DH-615, блока обработки проб, блока управления данными, блока вывода результатов и дополнительных принадлежностей.

Анализаторы выпускаются в следующих модификациях: D7-CRP, D2-CRP, DF50, DF51, DF53, DF55, DF56, DF50CRP, DF52CRP, DF53CRP, DH71, DH76, DH73, UN71, UN73, UN76, DM79x и DH-615, отличающихся производительностью измерений и техническими характеристиками.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид анализаторов и схемы маркировочной наклейки с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунках 1 и 2. Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование мест настройки (регулировки) анализаторов не предусмотрено.

Модификации D7-CRP, D2-CRP, DF50, DF51, DF53, DF55, DF56, DF50CRP, DF52CRP, DF53CRP, DH71, DH76, DH73, UN71, UN73, UN76

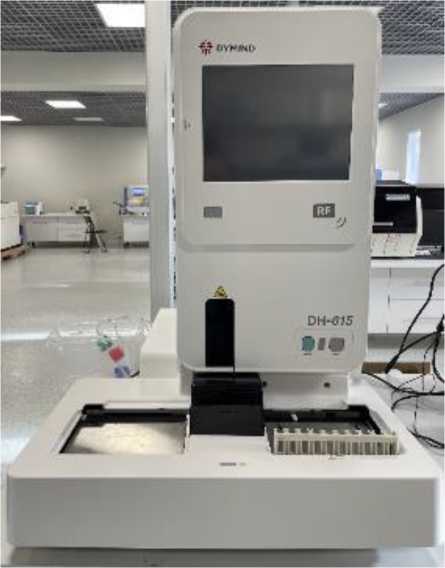

Модификация DH-615

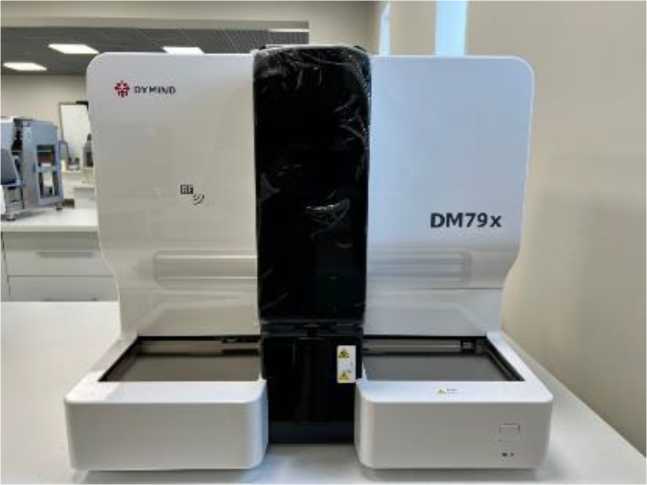

Модификация DM79x

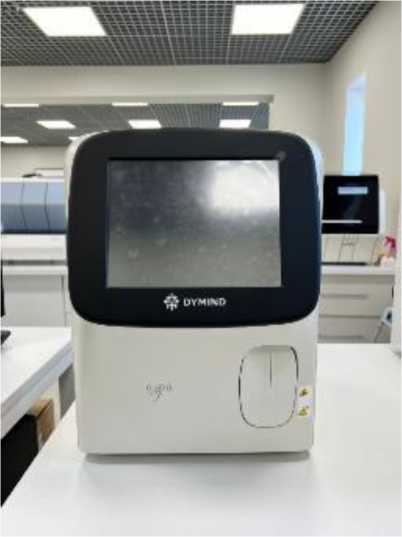

Рисунок 1 - Общий вид анализаторов

Анализатор гематологический автоматический для диагностики in vitro DYMIND

вариант модификации: DF50CRP

«Shenzhen Dymind Biotechnology Co., Ltd.», Китай

!'<| Адрес: 10th Floor, Building B, High-tech Park, Guangqiao Road, Tianliao Community, Yutang Street, Guangming District, Shenzhen, P.R China Tel: +86-755-26008015

Fax: +86 755 26746162

E-mail: intl@dymind.com

DM11092237022

Китайская Народная Республика

Уполномоченный представитель компании «Шеньчжэнь Дайминд Биотекнолоджи Ко., Лтд.» (Shenzhen Dymind Biotechnology Co., Ltd.) на территории Российской Федерации: ООО «РЕАГЕНТИКА», 108802, Г.МОСКВА, ВН.ТЕР.Г. ПОСЕЛЕНИЕ СОСЕНСКОЕ, Д НИКОЛО-ХОВАНСКОЕ, Д. 1006 СТР. 1, тел. +7 (495) 230-88-08, e-mail: mail@reagentika.ru

Регистрационное удостоверение:

<указывается дата и номер регистрационного удостоверения>

Рисунок 2 - Схема маркировочной наклейки анализаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) анализаторов состоит из встроенного ПО и внешнего ПО.

Встроенное ПО осуществляет выполнение системных функций анализатора.

Внешнее ПО используется для обработки результатов измерений, просмотра результатов измерений на дисплее персонального компьютера и изменения настроечных параметров анализатора.

Встроенное ПО является метрологически значимым.

Метрологические характеристики анализаторов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	AX.X
Цифровой идентификатор ПО	-
Примечания: 1 «Х.Х» - номер версии метрологически незначимой части встроенного ПО, может
принимать целые значения в диапазоне от 1 до 9. 2 «А» - версия метрологически значимой части встроенного ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний счетной концентрации лейкоцитов (WBC), дм^-3	от 0,0 до 999,9940⁹
Диапазон измерений счетной концентрации лейкоцитов (WBC), дм^-3	от 3,5 •IO⁹ до 9,5 •IO⁹
Пределы допускаемой относительной погрешности при измерении счетной концентрации лейкоцитов, %	±15
Диапазон показаний счетной концентрации эритроцитов (RBC), дм^-3	от 0,0 до 99,9940¹²
Диапазон измерений счетной концентрации эритроцитов (RBC), дм^-3	от 2,8 -10¹² до 5,8^10¹²
Пределы допускаемой относительной погрешности при измерении счетной концентрации эритроцитов, %	±15
Диапазон показаний массовой концентрации гемоглобина (HGB), г/дм³	от 0 до 999
Диапазон измерений массовой концентрации гемоглобина (HGB), г/дм³	от 90 до 175
Пределы допускаемой относительной погрешности при измерении массовой концентрации гемоглобина, %	±10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Гц	50
Габаритные размеры (ширина^хглубина^хвысота), мм, не более: - модификации: D7-CRP, D2-CRP, DF50, DF51, DF53, DF55, DF56,
DF50CRP, DF52CRP, DF53CRP, DH71, DH76, DH73, UN71, UN73,
UN76	364^х498^х495
- модификация DM79x	595x600x700
- модификация DH-615	820x660x870
Масса, кг, не более: - модификации: D7-CRP, D2-CRP, DF50, DF51, DF53, DF55, DF56,
DF50CRP, DF52CRP, DF53CRP, DH71, DH76, DH73, UN71, UN73,
UN76	35
- модификация DM79x	76
- модификация DH-615	100
Рабочие условия измерений: - температура окружающей среды, °С	от +15 до +32
- относительная влажность, %	от 40 до 85
- атмосферное давление, кПа	от 75 до 106

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	10000
Средний срок службы, лет	7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор гематологический автоматический для диагностики in vitro DYMIND	Модификации: D7-CRP, D2-CRP, DF50, DF51, DF53, DF55, DF56, DF50CRP, DF52CRP, DF53CRP, DH71, DH76, DH73, UN71, UN73, UN76, DM79x, DH-615	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект принадлежностей	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Описание изделия» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Анализатор гематологический автоматический для диагностики in vitro DYMIND. Стандарт предприятия.

Правообладатель

Shenzhen Dymind Biotechnology Co., Ltd., Китай

Адрес: 10th Floor, Building B, High-tech Park, Guangqiao Road, Tianliao Community, Yutang Street, Guangming District, Shenzhen, P.R China

Изготовитель

Shenzhen Dymind Biotechnology Co., Ltd., Китай

Адрес: 10th Floor, Building B, High-tech Park, Guangqiao Road, Tianliao Community, Yutang Street, Guangming District, Shenzhen, P.R China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения

(ФГБУ «ВНИИИМТ» Росздравнадзора)

Адрес: 115478, г. Москва, Каширское шоссе, д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312253

Лист № 1 Регистрационный № 97714-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС № 234, ООО «ТАИФ-НК АЗС» по адресу: 423578, Республика Татарстан, г. Нижнекамск, ул. Студенческая, з/у 44 А.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-50 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

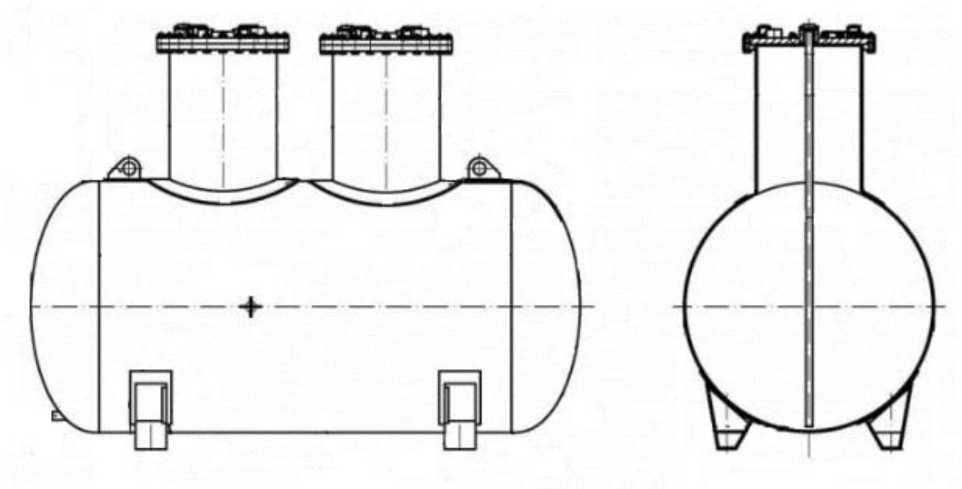

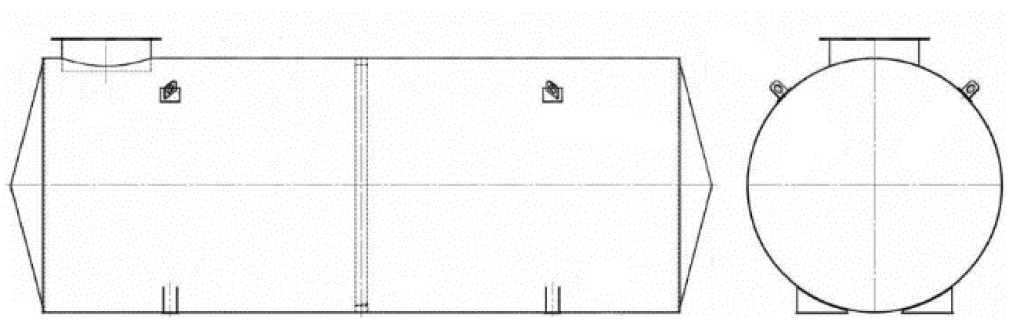

Рисунок 1 - Эскиз общего вида резервуаров РГС-50

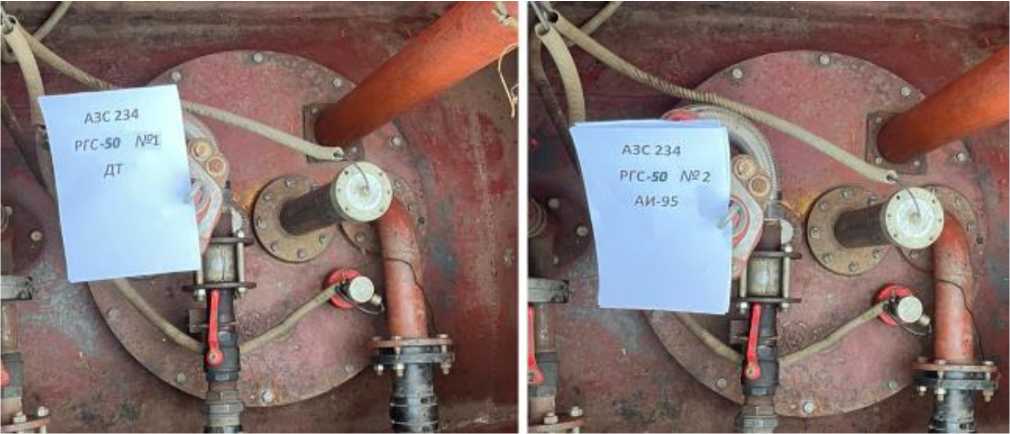

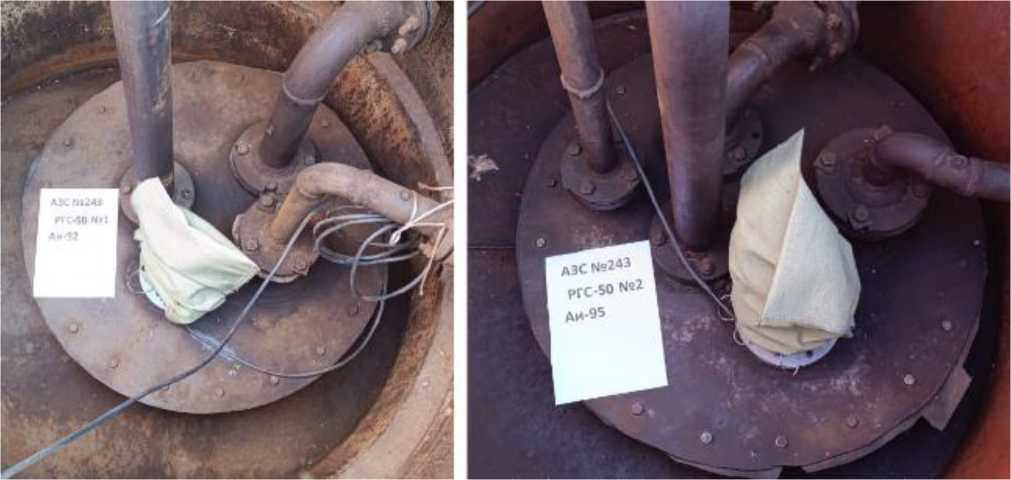

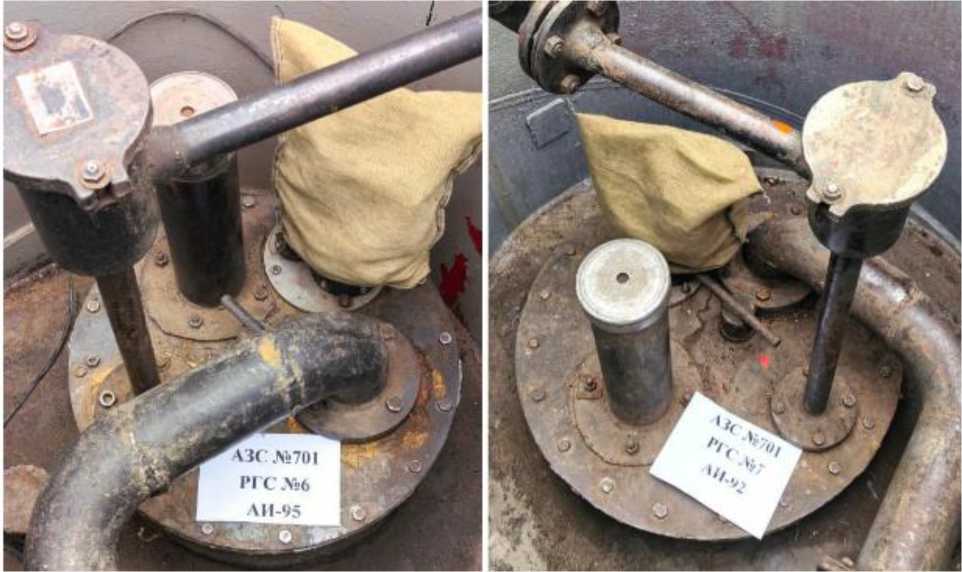

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 2

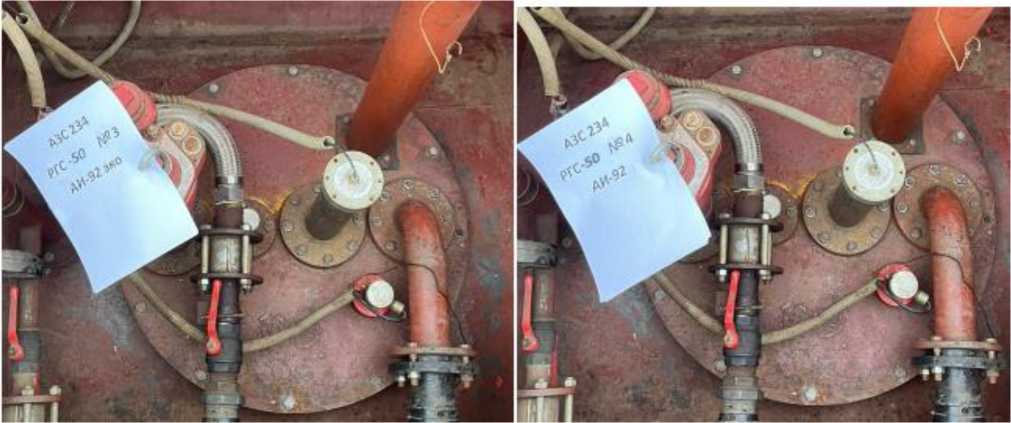

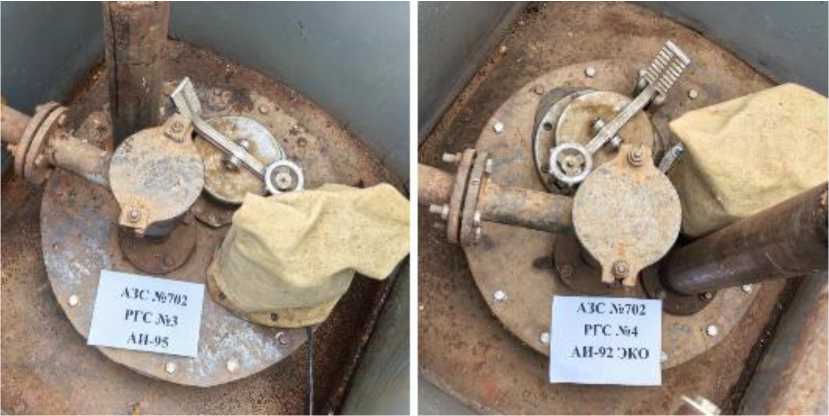

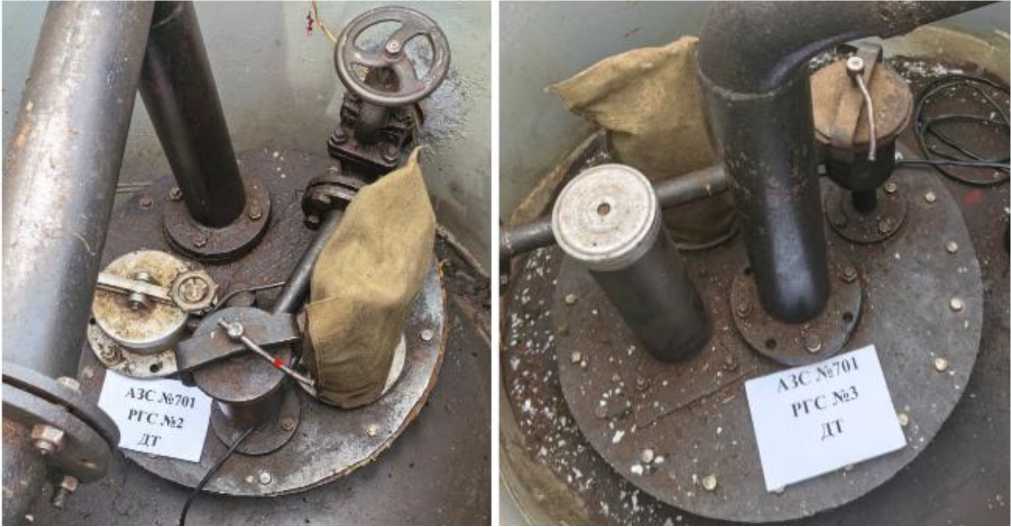

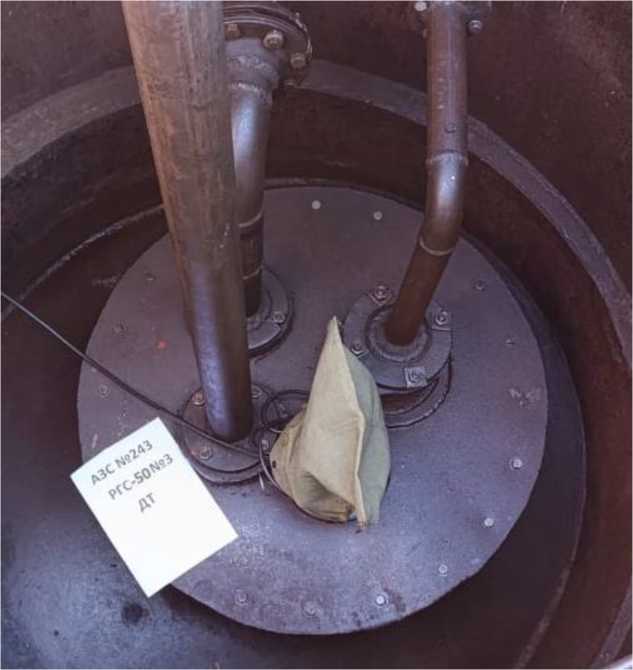

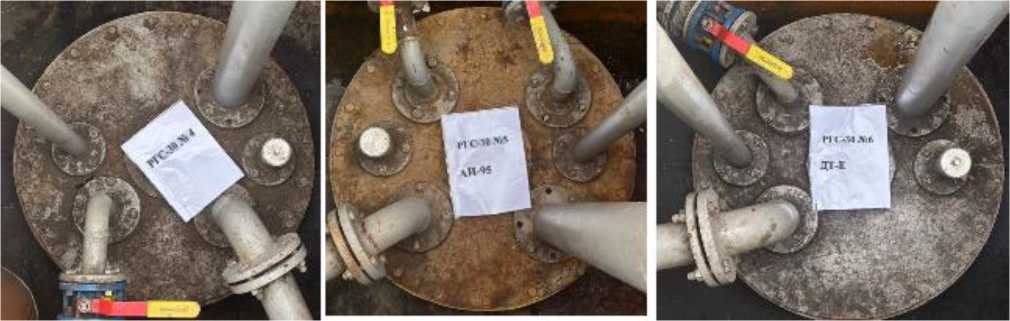

Рисунок 3 - Горловины резервуаров РГС-50 зав.№№ 3, 4

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « __ » февраля 2026 Г. № ²⁵⁵

Лист № 1

Всего листов 5

Регистрационный № 97715-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-30 с заводскими номерами 3, 4 РГС-60 с заводским номером 2.

Резервуары РГС-30 с заводскими номерами 3, 4 РГС-60 с заводским номером 2 расположены на территории АЗС № 242, ООО «ТАИФ-НК АЗС» по адресу: 423579, Республика Татарстан, м.р-н Нижнекамский, г. Нижнекамск, пр-т Вахитова, д.3.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

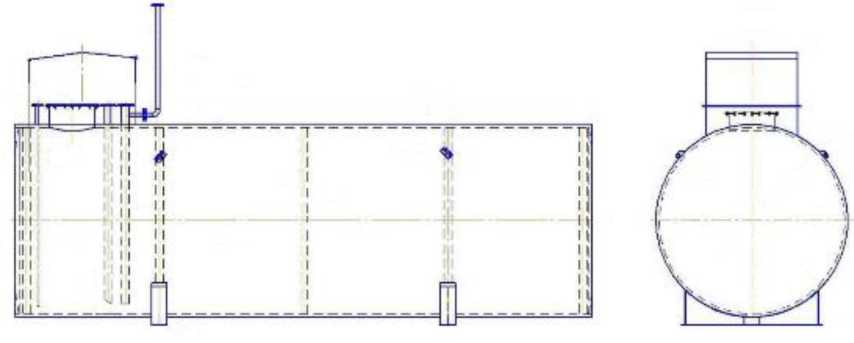

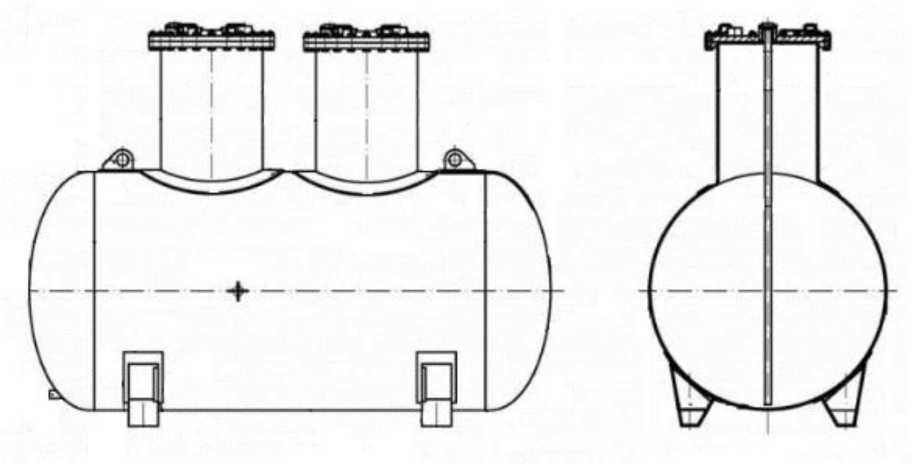

Рисунок 1 - Эскиз общего вида резервуаров РГС

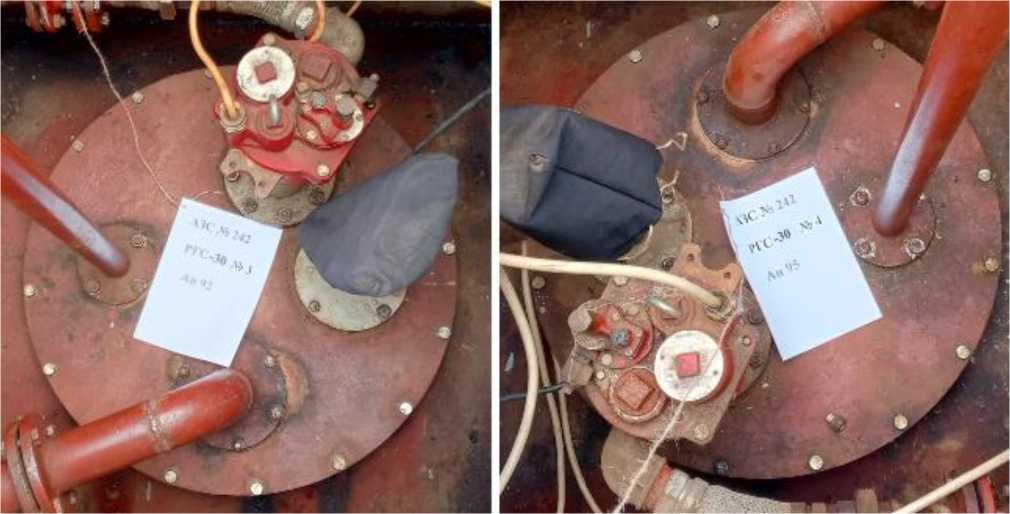

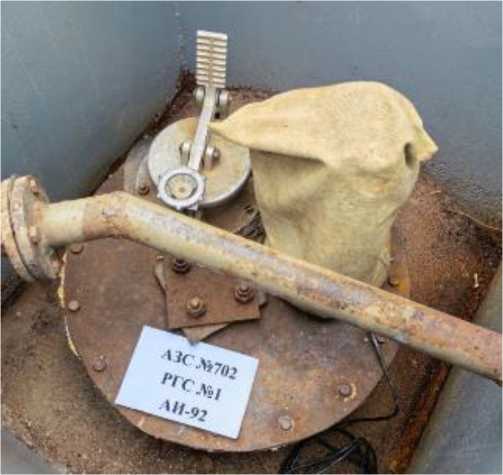

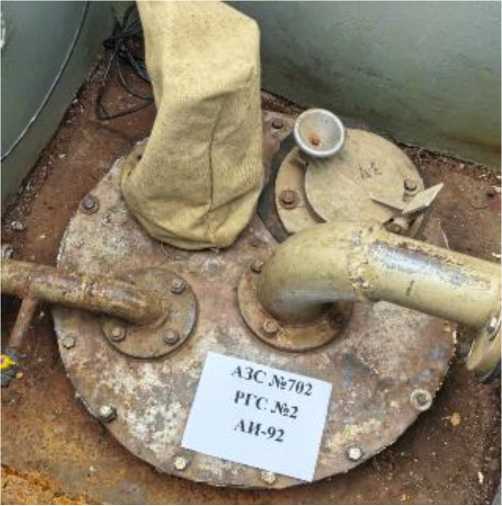

Рисунок 2 - Горловины резервуаров РГС-30 зав.№№ 3, 4

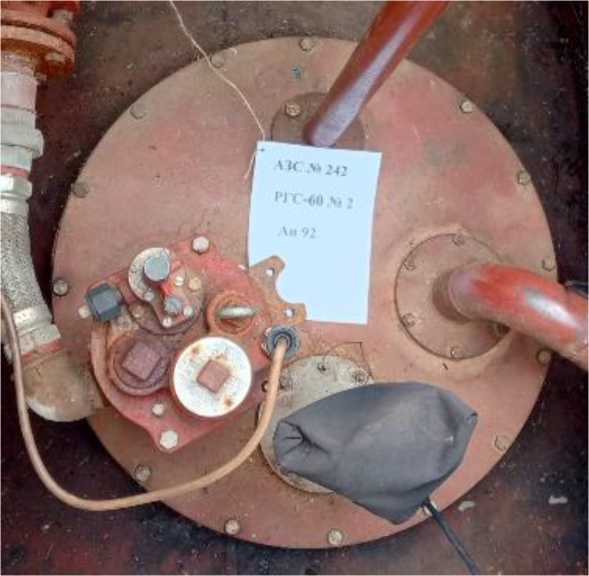

Рисунок 3 - Горловины резервуаров РГС-60 зав.№ 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-30	РГС-60
Номинальная вместимость, м³	30	60
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-30	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Лист № 1 Регистрационный № 97716-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-30

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-30 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 30 м³ подземного расположения.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-30 с заводскими номерами 4, 5, 6 расположены на территории АЗС № 173, ООО «ТАИФ-НК АЗС» по адресу: 422701, Республика Татарстан, м.р-н Высокогорский, с.п. Высокогорское, тер. Промышленная зона Высокая Гора, зд.8.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-30 приведены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров РГС-30

Рисунок 2 - Горловины резервуаров РГС-30 зав.№№ 4, 5, 6

Пломбирование резервуаров РГС-30 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	30
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-30	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «3 » фезразз 2026 Г. № 2_5

Лист № 1

Всего листов 5

Регистрационный № 97717-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Описание средства измерений

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Резервуары изготовлены в следующих модификациях: РГС-8 с заводскими номерами 3, 4, РГС-17 с заводским номером 1, РГС-20 с заводским номером 2.

Резервуары РГС-8 с заводскими номерами 3, 4, РГС-17 с заводским номером 1, РГС-20 с заводским номером 2 расположены на территории АЗС № 702, ООО «ТАИФ-НК АЗС» по адресу: 422191, Республика Татарстан, м.р-н Мамадышский, г. Мамадыш, ул. Давыдова, здание 105Д.

Эскизы общего вида резервуаров приведены на рисунках 1, 2. Фотографии горловин приведены на рисунках 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

о II

РГС-20

Рисунок 1

Эскиз общего вида резервуара

Рисунок 3 - Горловины резервуаров РГС-8 зав.№№ 3, 4

Рисунок 4 - Горловина резервуара РГС-17 зав.№ 1

Рисунок 5 - Горловина резервуара РГС-20 зав.№ 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	РГС-8	РГС-17	РГС-20
Номинальная вместимость, м³	8	17	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-8	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-17	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Лист № 1 Регистрационный № 97718-26 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Описание средства измерений

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-50 с заводскими номерами 1, 2, 3 расположены на территории АЗС № 243, ООО «ТАИФ-НК АЗС» по адресу: 423564, Республика Татарстан, м. р-н, Нижнекамский, пгт. Камские Поляны, тер. Пионерная база, зд. 318.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-50 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров РГС-50

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 2

Рисунок 3 - Горловина резервуара РГС-50 зав.№ 3

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Лист № 1

Всего листов 4

Регистрационный № 97719-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25 Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-25 с заводскими номерами 2, 3, 6, 7 расположены на территории АЗС № 701, ООО «ТАИФ-НК АЗС» по адресу: 422165, р-н Мамадышский, п. совхоза Мамадышский, ул. Мира, д. 1Г.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-25 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

РГС-25

Эскиз общего вида резервуаров

Рисунок 1 -

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 2, 3

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 6, 7

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Лист № 1

Всего листов 4

Регистрационный № 97720-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50 Назначение средства измерений

Описание средства измерений

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-50 с заводскими номерами 25, 26 расположены на территории ООО «ГПН-Аэро» филиал «Миллерово» по адресу: 346110 Ростовская область, р-н Миллеровский, пос. Долотинка, аэродром Миллерово.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-50 приведены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров РГС-50

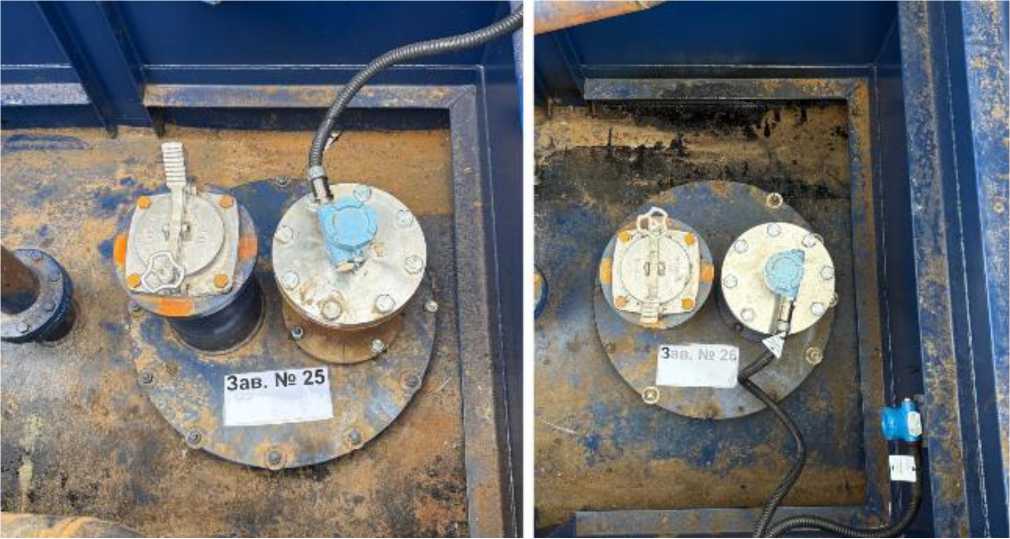

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 25, 26

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, ^оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Таблица 3 - Показатели надежности
Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ГПН-Аэро» филиал «Миллерово»

(ООО «ГПН-Аэро» филиал «Миллерово»)

ИНН 7709921300

Юридический адрес: 190013, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Семеновский, Московский пр-кт, д. 60/129 литера А, помещ. 1-н

Телефон: +7 (812) 449-18-83

Изготовитель

Общество с ограниченной ответственностью «ГПН-Аэро» филиал «Миллерово»

(ООО «ГПН-Аэро» филиал «Миллерово»)

ИНН 7709921300

Адрес места осуществления деятельности: 346110 Ростовская область, р-н Миллеровский, пос. Долотинка, аэродром Миллерово

Телефон: +7 (812) 449-18-83

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_ » февраля 2026 Г. № 2_5

Лист № 1 Регистрационный № 97721-26 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM Назначение средства измерений

Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM (далее по тексту - приборы) предназначены для измерений профиля с целью определения в измеренных профилях геометрических параметров, координат точек, расстояний между точками, диаметров внутренней и наружной метрических резьб, а также для измерений параметров шероховатости поверхностей деталей.

Описание средства измерений

Принцип действия прибора основан на контактном сканировании измеряемой поверхности щупом, односторонним или двусторонним твердосплавным при измерении контура и резьбы, твердосплавным с алмазным наконечником при измерении шероховатости поверхности. Программное обеспечение, установленное на персональном компьютере, управляет процессом сканирования и обрабатывает полученные результаты, которые выводятся на монитор в виде профилей и числовых значений геометрических параметров, профилей и числовых значений диаметров резьбовых и гладких колец и пробок, числовых значений параметров шероховатости.

Приборы состоят из массивного гранитного основания, обеспечивающего жёсткость конструкции и минимизацию вибрационных воздействий с направляющими со стеклянными линейками для перемещения гранитной колонны вдоль оси Х. На колонне размещаются направляющие для перемещения вдоль оси Z модуля для измерения контура и резьбы и модуля для измерения шероховатости поверхности. Перемещение по осям Х и Z осуществляется с помощью сервоприводов и фиксируется оптическими преобразователями перемещений (оптическими энкодерами). Перемещение по оси Y обеспечивается с помощью микрометрической головки, встроенной в предметный стол, или с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление всеми перемещениями осуществляется при помощи джойстика и меню на экране монитора.

В процессе измерения модуль шероховатости реализует сканирование вдоль оси X при синхронном отслеживании микронеровностей по оси Z (ось Z0) с помощью высокочувствительных микродатчиков, регистрирующих вертикальные отклонения профиля. При использовании модуля контура задействуются обе координатные оси (X и Z), оснащённые линейными энкодерами; посредством прецизионного перемещения измерительной головки по заданным траекториям производится измерение координат, на основе которых рассчитываются геометрические параметры объекта (линейные размеры, угловые величины, форма поверхности).

Приборы выпускаются трех модификаций Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584, которые различаются метрологическими и техническими характеристиками.

Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на металлизированную идентификационную табличку (рисунок 2), которая расположена на боковой панели основания приборов.

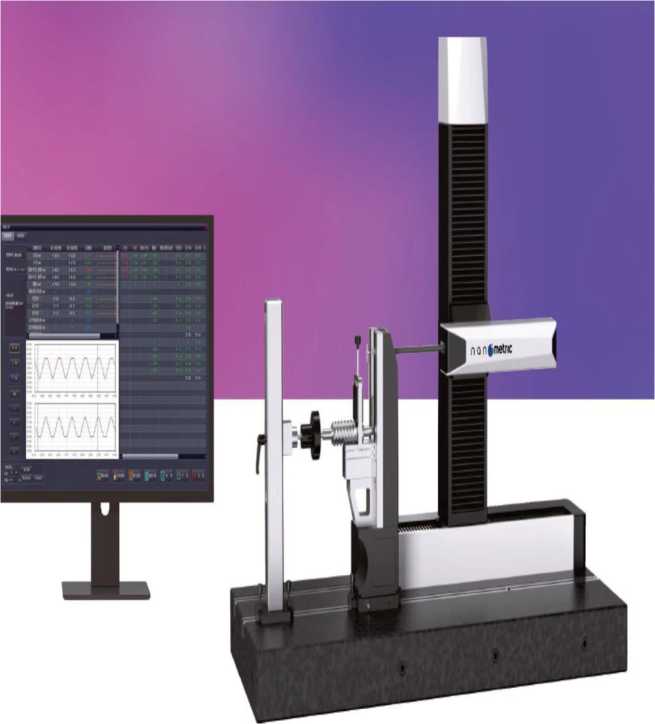

Рисунок 1 - Общий вид приборов с двусторонним сканированием для измерений параметров

контура, резьбы и шероховатости поверхности Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584

PRODUCT NAME: BIDIRECTIONAL SCANNING PROFILOMETER	POWER: 200 W
MODEL: Nanometric ScroM PS582	SIZE: (1200x490x980) mm
WEIGHT: 200 kg	SERIAL № SJLK5700D223080
INPUT: 220-240 VAC; 50Hz, 2A	MANUFACTURE DATE: JUL. 2025

Рисунок 2 - Вид идентификационной таблички

Программное обеспечение

Приборы имеют в своем составе программное обеспечение (ПО) Bilateral Profilometer Software, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости, параметры резьб и геометрические параметры профилей измеряемых объектов (расстояния между точками, радиусы дуг).

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Bilateral Profilometer Software
Номер версии (идентификационный номер) ПО	v. 1.0 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики приборов c двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM PS582,

Nanometric ScroM PS583, Nanometric ScroM PS584

Наименование характеристики	Значение
	Nanometric ScroM PS582	Nanometric ScroM PS583	Nanometric ScroM PS584
Диапазон измерений линейных размеров при измерении параметров контура, мм - по оси X - по оси Z	от 0 до 235 от 0 до 200 (до 235*)	от 0 до 325 от 0 до 300 (до 325*)	от 0 до 400 от 0 до 375 (до 400*)
Разрешение по осям X и Z, мкм	0,001
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X при измерении параметров контура, мкм	±(2+L/100), где L - измеренное значение линейного размера по оси Х, мм
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при измерении параметров контура, мкм	±(2+H/100), где H - измеренное значение линейного размера по оси Z, мм

П Продолжение таблицы 2

Наименование характеристики	Значение
Наименование характеристики	Nanometric Nanometric Nanometric ScroM PS582 ScroM PS583 ScroM PS584
Диапазон измерений параметра шероховатости Ra, мкм	От 0,1 до 12,5
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм	±(0,001+0,04Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм
Диапазон измерений внутренних и наружных диаметров, мм	От 3 до 200
Пределы допускаемой абсолютной погрешности измерений диаметров резьбы**, мкм	± (3,5+L/100), где L -измеренное значение диаметра резьбы, мм
Пределы допускаемой абсолютной погрешности измерений гладких диаметров, мкм	± (3,0+L/100), где L -измеренное значение диаметра, мм
Примечания:* - без использования предметного стола; **- для метрических резьб от М3 до М200; Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм; Для измерения наружных и внутренних диаметров резьбы, наружных и внутренних гладких диаметров используются двусторонние Т-образные конусные щупы, угол 45°, радиус 25 мкм; Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм.

Таблица 3 - Технические характеристики приборов с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584_____________________________________

Наименование характеристики	Значение
	Nanometri c ScroM PS582	Nanometric ScroM PS583	Nanometric ScroM PS584
Измерительное усилие, мН	От 10 до 150
Измеряемые параметры шероховатости	По ГОСТ Р ИСО 4287-2014
Тип фильтра	Фильтр Гаусса, 2RC - фильтр, нулевой фильтр
Отсечка шага, Хе, мм Отсечка шага Xs, мкм	0,08; 0,25; 0,8; 2,5; 8; 25 (выбирается) 2,5
Длина оценки, мм	n^Xc, где n-число длин отсечки шага в длине оценки
Скорость сканирования, мм/с	От 0,1 до 2
Диапазон перемещения рабочего стола вдоль оси Y, мм Высота рабочего стола, мм	От 0 до 25 85

Продолжение таблицы 3

Наименование характеристики	Значение
	Nanometric ScroM PS582	Nanometric ScroM PS582	Nanometric ScroM PS582
Габаритные размеры, мм, не более - длина	1200	1200
- ширина	490	490
- высота	980	1180
Масса, кг, не более	200	250

Таблица 4 - Эксплуатационные характеристики приборов

Наименование характеристики	Значение
Условия эксплуатации: - нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более	От + 18 до + 22 60

Параметры электрического питания: - напряжение переменного тока, В	От 200 до 240
- частота переменного тока, Гц	50
-потребляемая мощность, Вт, не более	200

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Прибор с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности	Nanometric ScroM PS582 Nanometric ScroM PS583 Nanometric ScroM PS584	1 шт.
Компьютер с ПО		1 шт.
Модуль для измерений контура и резьбы		1 шт.
Стандартный односторонний щуп для измерений контура 30 мм		1 шт.
Модуль для измерений шероховатости		1 шт.
Стандартный щуп для измерений шероховатости		1 шт.
Комплект Т-образных щупов для измерений контура и резьбы		3 шт.
Комплект оснастки: -Оснастка для измерений пробок -Оснастка для измерений колец	-	4 шт. 5 шт.
Калибровочная башня для щупов для измерения контура и резьбы	-	1 шт.
Приспособление для калибровки щупа для измерения шероховатости	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

Методы измерений изложены в разделе 5 «Порядок работы» документа «Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 06 ноября 2019 г.;

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 06 апреля 2021 г.;

Стандарт предприятия «Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM. Стандарт предприятия»;

Локальная поверочная схема.

Правообладатель

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Адрес: 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071, China

Тел./факс: 86-755-83318988-227/86-755-83312849

Изготовитель

Shenzhen Zhongtu Instruments Co., Ltd, Китай

Адрес: 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071, China

Тел./факс: 86-755-83318988-227/86-755-83312849

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29

Web-сайт: www.rostest.ru

E-mail: OlgaVI@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 97722-26 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A Назначение средства измерений

Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A (далее - анализатор) предназначен для измерений комплексных коэффициентов отражения и передачи многополюсников, а также для измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I-типа (2,4 мм) по ГОСТ 13317-89.

Описание средства измерений

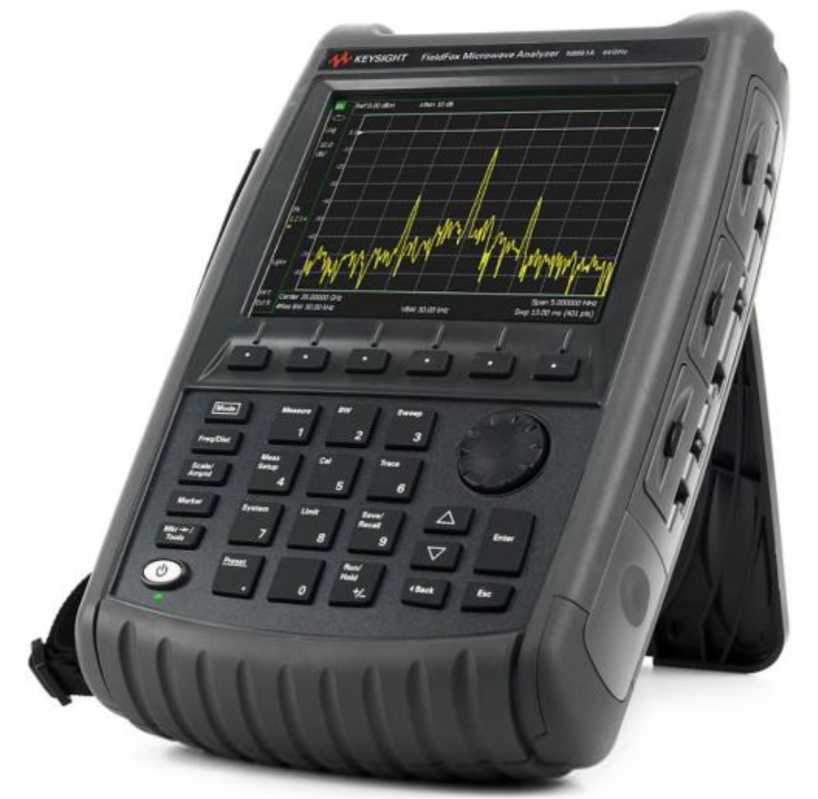

Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн. На правой боковой панели под защитными крышками расположены соединитель входа и выхода опорного генератора, соединитель выхода промежуточной частоты, вспомогательные соединители USB и SD Card для подключения внешних запоминающих устройств, mini-USB и LAN для удаленного управления. На левой боковой панели расположен громкоговоритель и разъемы для подключения внешнего источника питания и наушников.

Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.

Анализатор функционирует в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.

Принцип действия анализатора в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализатора в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.

К средству измерений данного типа относится анализатор с серийным номером MY62241582.

Анализатор поставляется с калибровочным набором 85563A.

Анализатор имеет опции, приведенные в таблице 1.

Таблица 1 - Опции . анализатора

Обозначение	Наименование и функциональное назначение
1	2
210	Режим анализатора цепей, измерение S11/S21
211	Режим анализатора цепей, полные двухпортовые измерения S-параметров
233	Режим анализатора спектра
235	Внутренний предусилитель для работы в режиме анализатора спектра
208	Режим измерения со смещением по частоте с внешним USB измерителем мощности
307	Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo)
355	Возможность аналоговой демодуляции сигналов

Нанесение знака поверки на анализатор не предусмотрено.

Конструкция анализатора обеспечивает ограничение доступа к узлам настройки (регулировки) в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки, закрывающей головку винта, на заднюю панель анализатора.

Серийный номер в формате десятизначного буквенно-цифрового обозначения, состоящего из двух букв латинского алфавита и восьми арабских цифр, однозначно идентифицирующий средство измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель анализатора.

Общий вид анализатора с указанием места пломбировки, места нанесения знака утверждения типа, серийного номера приведен на рисунках 1 и 2.

Рисунок 1 - Общий вид анализатора

Место пломбировки

Место нанесения знака утверждения типа

Место нанесения серийного номера

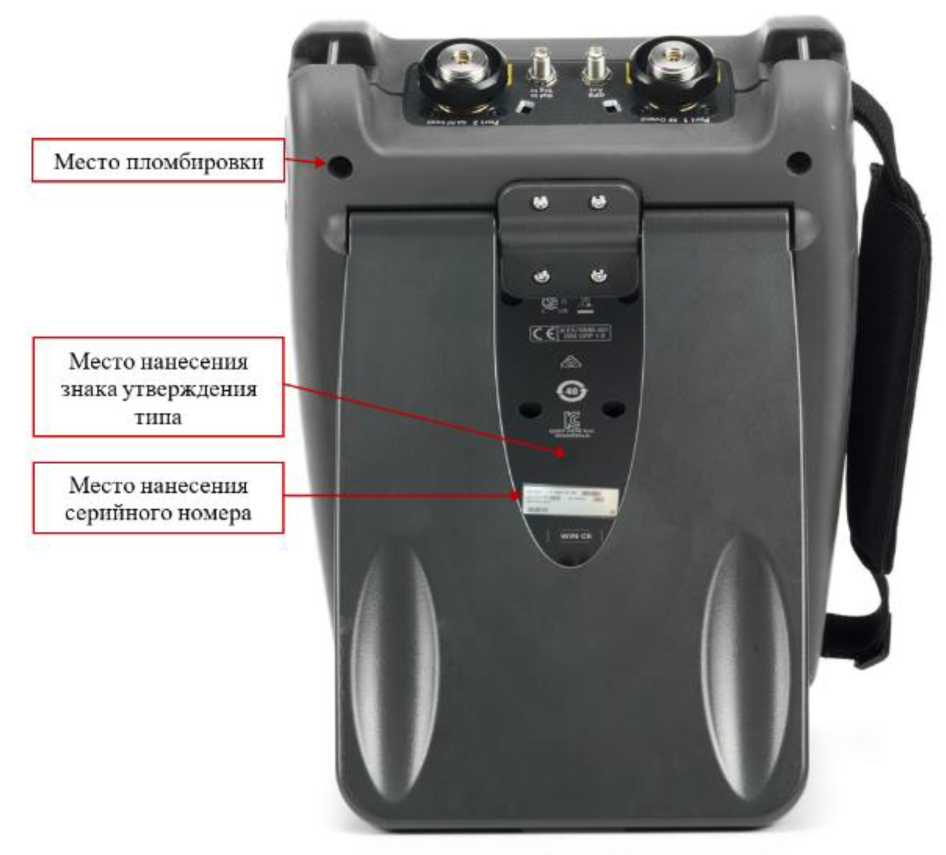

Рисунок 2 - Вид задней панели анализатора

Программное обеспечение

Программное обеспечение (далее - ПО) анализатора представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.

Версия ПО идентифицируется визуально при отображении номера версии на экране анализатора при выполнении команды отображения информации о приборе. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.

Уровень защиты ПО - «низкий» в соответствии с рекомендацией Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FieldFox Current Firmware
Номер версии (идентификационный номер) ПО, не ниже	А.13.25
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики опорного генератора

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности частоты опорного генератора, 6ог без использования сигналов ГНСС¹⁾	±1,7-10’⁶
с использованием сигналов ГНСС	±1^10^-8
¹⁾ глобальная навигационная спутниковая система

Таблица 4 - Метрологические характеристики в режиме анализатора спектра

Наименование характеристики	Значение
1	2
Диапазон рабочих частот, кГц	от 9 до 44-10⁶
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц	±(Fh • 6ог + Fp)¹⁾
Номинальные значения полосы узкополосного фильтра (RBW) по уровню минус 3 дБ, Гц: при полосе обзора равной 0 при полосе обзора не равной 0	от 10 до 3-10⁶ с шагом кратным 1-3-10; 540⁶от 1 до 3 -10⁵ с шагом кратным 1-1,5-2-3-5-7,5-10; 1 •10⁶, 3-10⁶, 5-10⁶
Максимальное допустимое значение мощности входного сигнала, дБ (1 мВт)²⁾	25
Диапазон значений ослабления входного аттенюатора с шагом 5 дБ, дБ	от 0 до 30
Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц³⁾, дБ	±0,45
Пределы допускаемой абсолютной погрешности измерений мощности⁴⁾ в нормальных условиях, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2 до 15 МГц включ. св. 15 МГц до 32 ГГц включ. св. 32 до 40 ГГц включ. св. 40 до 43 ГГц включ. св. 43 до 44 ГГц	±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4

1	2
Пределы допускаемой абсолютной погрешности измерений мощности⁴⁾ в условиях, отличных от нормальных, дБ от 9 до 100 кГц включ.	±2,5
св. 100 кГц до 2 МГц включ.	±1,9
св. 2 до 15 МГц включ.	±1,2
св. 15 МГц до 18 ГГц включ.	±1,0
св. 18 до 32 ГГц включ.	±1,2
св. 32 до 40 ГГц включ.	±1,4
св. 40 до 43 ГГц включ.	±2,0
св. 43 до 44 ГГц	±2,7
Средний уровень собственных шумов⁵⁾ с выключенным предусилителем в нормальных условиях, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ.	-91
св. 2 МГц до 2,1 ГГц включ.	-137
св. 2,1 до 2,8 ГГц включ.	-135
св. 2,8 до 4,5 ГГц включ.	-137
св. 4,5 до 7 ГГц включ.	-134
св. 7 до 13 ГГц включ.	-134
св. 13 до 22 ГГц включ.	-132
св. 22 до 35 ГГц включ.	-130
св. 35 до 40 ГГц включ.	-122
св. 40 до 44 ГГц	-119
Средний уровень собственных шумов⁵⁾ с выключенным предусилителем в условиях, отличных от нормальных, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ.	-91
св. 2 МГц до 2,1 ГГц включ.	-135
св. 2,1 до 2,8 ГГц включ.	-133
св. 2,8 до 4,5 ГГц включ.	-135
св. 4,5 до 7 ГГц включ.	-133
св. 7 до 13 ГГц включ.	-132
св. 13 до 22 ГГц включ.	-129
св. 22 до 35 ГГц включ.	-127
св. 35 до 40 ГГц включ.	-119
св. 40 до 44 ГГц	-116

1	2
Средний уровень собственных шумов⁵⁾ с включенным предусилителем в нормальных условиях, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ.	-94
св. 2 МГц до 2,1 ГГц включ.	-153
св. 2,1 до 2,8 ГГц включ.	-151
св. 2,8 до 4,5 ГГц включ.	-153
св. 4,5 до 7 ГГц включ.	-150
св. 7 до 13 ГГц включ.	-146
св. 13 до 22 ГГц включ.	-142
св. 22 до 35 ГГц включ.	-141
св. 35 до 40 ГГц включ.	-136
св. 40 до 44 ГГц	-131
Средний уровень собственных шумов⁵⁾ с включенным предусилителем в условиях, отличных от нормальных, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ.	-94
св. 2 МГц до 2,1 ГГц включ.	-151
св. 2,1 до 2,8 ГГц включ.	-149
св. 2,8 до 4,5 ГГц включ.	-151
св. 4,5 до 7 ГГц включ.	-149
св. 7 до 13 ГГц включ.	-144
св. 13 до 22 ГГц включ.	-139
св. 22 до 35 ГГц включ.	-139
св. 35 до 40 ГГц включ.	-132
св. 40 до 44 ГГц	-128
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения третьего порядка, на частоте 2,4 ГГц, дБ (1 мВт), не менее	14,2
Спектральная плотность мощности фазовых шумов⁶⁾ на частоте 1 ГГц в нормальных условиях, дБ, не более при отстройках от несущей 10 кГц	-106
30 кГц	-106
100 кГц	-100
1 МГц	-110
3 МГц	-119
5 МГц	-120

1	2
Спектральная плотность мощности фазовых шумов⁶⁾ на частоте 1 ГГц в условиях, отличных от нормальных, дБ, не более при отстройках от несущей 10 кГц	-106
30 кГц	-104
100 кГц	-99
1 МГц	-110
3 МГц	-118
5 МГц	-120
Нормальные условия измерений: - температура окружающей среды, °C	от -18 до +28
- относительная влажность, %	от 30 до 80
^\|( Fи - измеренное значение частоты, Гц;	FP - разрешение по частоте, рассчитываемое как
отношение полосы обзора к количеству отсчетов (точек) в полосе, Гц
²⁾ дБ (1 мВт) - дБ относительно 1 мВт ³⁾ внутренний аттенюатор 0 дБ; мощность входного сигнала от минус 35
до минус 5 дБ (1 мВт); предусилитель выключен; RBW 300 кГц
⁴⁾ внутренний аттенюатор 10 дБ; мощность входного сигнала от минус 15
до минус 5 дБ (1 мВт); предусилитель выключен; RBW 300 кГц
⁵⁾ нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении
входного аттенюатора 0 дБ ⁶⁾ уровень мощности фазовых шумов относительно мощности несущей нормирован
в полосе пропускания 1 Гц

Таблица 5 - Метрологические характеристики в режиме анализатора кабелей, антенн или векторного анализатора цепей

Наименование характеристики	Значение
Диапазон рабочих частот, кГц	от 300 до 4440⁶
Номинальные значения полос узкополосного фильтра (IF BW) по уровню минус 3 дБ, кГц	0,01; 0,03; 0,1; 0,3; 1; 3; 10; 30; 100
Динамический диапазон¹⁾, дБ, не менее от 10 МГц до 20 ГГц включ. св. 20 ГГц до 44 ГГц	100 90
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи	См. таблицу 6
¹⁾ Характеристика измеряется после выполнения нормализации при следующих настройках: согласованные нагрузки на измерительных портах, уровень выходной мощности: высокий; полоса фильтра ПЧ: 300 Гц, усреднение по 100 точкам. При работе в режиме анализатора кабелей и антенн динамический диапазон уменьшается на 20 дБ

Таблица 6 - Пределы допускаемой абсолютной погрешности измерений комплексных коэффициентов отражения и передачи в режиме анализатора кабелей и антенн и режиме векторного анализатора цепей с использованием калибровочного набора 85563A

Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне частот, дБ
	от 300 кГц до 4 ГГц включ.	св. 4 до 20 ГГц	св. 20 до 26,5 ГГц включ.	св. 26,5 до 44 ГГц
	от 300 кГц до 4 ГГц включ.	включ.	св. 20 до 26,5 ГГц включ.
0	±0,10	±0,16	±0,16	±0,18
-10	±0,10	±0,16	±0,16	±0,18
-20	±0,10	±0,16	±0,16	±0,18
-30	±0,12	±0,18	±0,18	±0,20
-40	±0,16	±0,20	±0,20	±0,30
-50	±0,16	±0,20	±0,20	±0,30
-60	±0,26	±0,36	±0,36	±0,48
-70	±0,26	±0,36	±0,36	±0,70
-80	±0,50	±0,50	±1,00	±2,00
Значение модуля	Пределы допускаемой абсолютной погрешности измерений фазы
коэффициента	коэффициента передачи в диапазоне частот, градус
передачи, дБ	от 300 кГц до 4 ГГц включ.	св. 4 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.	св. 26,5 до 44 ГГц
0	±1,0	±2,4	±2,4	±3,0
-10	±1,0	±2,4	±2,4	±3,0
-20	±1,2	±2,4	±2,4	±3,0
-30	±1,6	±2,8	±2,8	±4,0
-40	±2,0	±3,0	±3,0	±5,0
-50	±2,0	±3,6	±3,6	±5,0
-60	±3,0	±6,0	±6,0	±8,0
-70	±3,2	±6,0	±6,0	±8,0
-80	±3,6	±6,4	±8,0	±16,0
Значение модуля	Пределы допускаемой абсолютной погрешности измерений модуля
коэффициента	коэффициента отражения в диапазоне частот, дБ
отражения, дБ	от 300 кГц до 4 ГГц включ.	св. 4 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.	св. 26,5 до 44 ГГц
0	±0,138	±0,280	±0,400	±1,050
-5	±0,214	±0,363	±0,460	±1,025
-10	±0,324	±0,533	±0,600	±1,450
-15	±0,475	±0,748	±0,925	±1,900
-20	±0,828	±1,138	±1,600	±2,900
-25	±1,422	±1,931	±2,550	±4,500
-30	±2,387	±3,184	±4,000	±6,900
-35	±3,876	±5,044	±6,000	±9,800
-40	±6,021	±7,604	±9,000	-

Значение модуля коэффициента отражения, дБ	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне частот, градус
Значение модуля коэффициента отражения, дБ	от 300 кГц до 4 ГГц включ.	св. 4 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.	св. 26,5 до 44 ГГц
0	±1,6	±3,4	±3,6	±7,5
-5	±2,0	±3,6	±4,0	±7,5
-10	±2,4	±4,0	±4,1	±9,0
-15	±6,0	±7,4	±7,6	±15,0
-20	±6,0	±7,4	±11,0	±25,0
-25	±6,0	±12,5	±20,0	±40,0
-30	±9,2	±22,5	±35,0	-
-35	±17,5	±40,0	-	-
-40	±30,0	-	-	-

Примечание - характеристики коэффициентов отражения измеряются при отклонении от температуры калибровки не более 1 °C, после полной двухпортовой калибровки при полосе пропускания фильтра ПЧ равной 10 Гц, без усреднений, режим экономии заряда батареи: выкл. Для коэффициентов отражения характеристики приведены при условии S12=S21=0

Таблица 7 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц	220±20 50±2
Габаритные размеры (ширинахвысотахглубина), мм, не более	188x292x72
Масса без батареи, кг, не более	3,2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -10 до +55 от 30 до 95

Знак утверждения типа

наносится на заднюю панель анализаторов методом наклейки в месте, указанном на рисунке 2, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор электрических цепей и сигналов комбинированный портативный	FieldFox N9951A	1 шт.
Калибровочный набор	85563A	1 шт.
Руководство по эксплуатации	-	1 экз.
Аккумуляторная батарея	-	1 шт.
Блок питания постоянного тока	-	1 шт.
Кабель фазостабильный, 2,4 мм (розетка) - 2,4 мм (розетка)	-	1 шт.
Переход коаксиальный, 2,4 мм (розетка) - 2,4 мм (розетка)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделах 3 «Режим тестирования кабелей и антенн (CAT)», 6 «Режим анализатора цепей (NA)», 8 «Калибровка для режимов NA, CAT и VVM», 9 «Режим анализатора спектра (SA)» документа «Анализаторы электрических цепей и сигналов комбинированные портативные Keysight FieldFox. Руководство для пользователя».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

Приказ Росстандарта от 16.08.2023 № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное

предприятие «Азимут»

(ООО «НПП «Азимут»)

ИНН 9724063139

Юридический адрес: 142200, Московская область, г.о. Серпухов, д. Арнеево, д. 75 Телефон: +7 (499) 550-50-91

Веб-сайт: nppazimut.com

E-mail: info@nppazimut.com

Изготовитель

Keysight Technologies Malaysia Sdn. Bhd, Малайзия

Адрес: Малайзия, Bayan Lepas Free Industrial Zone, 11900 Penang

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

Веб-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13 » фрвррлр 2026 г. № 25 5

Лист № 1 Регистрационный № 97723-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока N5772A

Назначение средства измерений

Источники питания постоянного тока N5772A (далее - источники) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.

Описание средства измерений

К данному типу средств измерений относятся источники питания постоянного тока N5772A с серийными номерами US25L83203, US25L83193, US25L83273.

Конструктивно источники выполнены в виде моноблока в металлическом корпусе с форм-фактором 1U, предназначенного для монтажа в стойку. На передней панели расположены два дисплея для отображения напряжения постоянного тока и силы постоянного тока (далее -дисплей), клавиша включения/выключения и клавиши управления режимами работы. На задней панели расположены разъемы для подключения питания, выходной разъем постоянного тока и разъемы для связи с персональным компьютером через интерфейсы GRIB, LAN, USB.

Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.

Управление режимами работы источников осуществляется встроенным микроконтроллером. Источники могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока источников осуществляется независимо друг от друга.

Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования.

Нанесение знака поверки на источники не предусмотрено.

Для предотвращения доступа к внутренним частям источника выполняется опломбирование корпуса пломбой в виде наклейки, наклеиваемой на крепежные винты на боковой стороне корпуса.

Общий вид источников и место нанесения знака утверждения типа представлены на рисунке 1.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников в месте, указанном на рисунке 2.

Место пломбирования от несанкционированного доступа указано на рисунке 3.

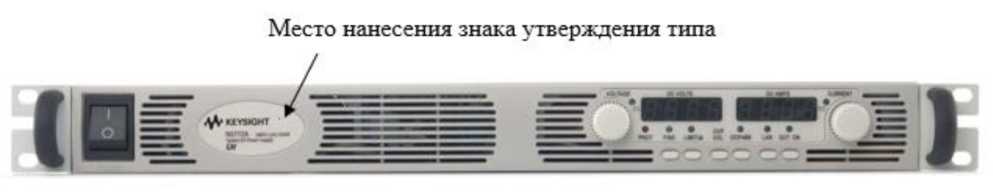

Рисунок 1 - Общий вид средства измерений

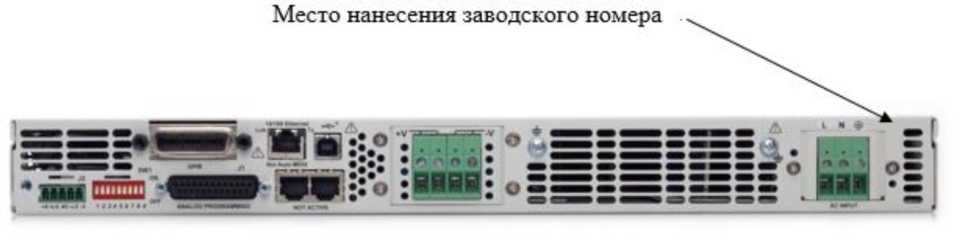

Рисунок 2 - Место нанесения заводского номера источников питания постоянного тока N5772A

Место пломбирования от несанкционированного доступа

Рисунок 3 - Место пломбирования от несанкционированного доступа источников питания постоянного тока N5772A

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«TDS2000C Firmware»
Номер версии (идентификационный номер ПО), не ниже	24.15

Лист № 3 Всего листов 4 Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведений напряжения постоянного тока, В	от 0 до 600
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В	± (0,0005^U + 0,3)
Нестабильность выходного напряжения (мВ) - при изменении напряжения питания, мВ	±62
- при изменении тока нагрузки, мВ	±62
Диапазон воспроизведений силы постоянного тока, А	от 0 до 2,6
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А	± (0,0005-1 + 0,0026)
Нестабильность выходного тока - при изменении напряжения питания, мА	±2,26
- при изменении напряжения на нагрузке, мА	±5,5
Примечание: U - значение воспроизводимого напряжения постоянного тока, В.
I - значение воспроизводимой силы постоянного тока, А.

аблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц	от 100 до 240 50 и 60
Габаритные размеры (ширинахдлинах высота), мм, не более	507x483x44
Масса, кг, не более	13
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +10 до +40 от 30 до 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	45000

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на переднюю панель источников.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Источник питания постоянного тока	N5772A	1
Кабель питания	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах измерений) приведены в разделе «Местное управление источником» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А.

Правообладатель

«Keysight Technologies, Inc», США

1400, Fountain Grove Parkway,

Santa Rosa, CA 95403-1744, USA

Изготовитель

«Keysight Technologies, Inc», США

1400, Fountain Grove Parkway,

Santa Rosa, CA 95403-1744, USA

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Техническая поддержка

3525 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 255 от 13.02.2026
