ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

от « 30 »    марта     2026 Г. № 431

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средств измерений

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средств измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средств измерений, сведения о которых прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ » марта      2026 г. № ⁴³¹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки газоанализаторов ФСТ-03, рег. № 22426-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа газоанализаторов ФСТ-03, 1 лист.

• 2. Описание типа газоанализаторов ФСТ-03, 10 листов.

• 3. Методика поверки газоанализаторов ФСТ-03, 13 листов.

• 4. Лист с изображением знака поверки, 2 листа.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ приложение к сертификату об утверждении типа средств измерений от                   2Q^£r. №

Наименование типа средств измерений и их обозначение: Газоанализаторы ФСТ-03

Назначение и область применения:

Газоанализаторы ФСТ-03 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана и/или пропана и/или массовой концентрации оксида углерода, а также довзрывных концентраций горючих газов и паров горючих жидкостей в воздухе (далее - довзрывных концентраций Ех) и выдачи сигнализации о превышении установленных пороговых значений.

Область применения - газовая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.

Описание:

Газоанализаторы являются многоканальными стационарными приборами непрерывного действия, состоят из блока питания и сигнализации (далее - БПС) и выносных блоков датчиков (далее — БД). Количество применяемых БД от одного до восьми в любой комбинации.

Принцип действия газоанализаторов основан на регистрации изменения сопротивления термокаталитического сенсора при изменении объемной доли метана, пропана, а также довзрывных концентраций Ех, и регистрации изменения тока электрохимического сенсора при изменении концентрации оксида углерода.

БПС имеет два варианта исполнения:

• - питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;

• - питание осуществляется от источника постоянного напряжения 24 В.

БД имеют прямоугольную либо цилиндрическую форму с обозначением химической формулы определяемых компонентов: метана - «СН4», пропана - «С3Н8», оксида углерода - «СО», довзрывных концентраций Ех - «Ех».

Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени (далее - НКПР). Метрологические характеристики довзрывных концентраций Ех нормированы для поверочного компонента гексан. НКПР для гексана в соответствии с ГОСТ 31610.20-1-2016 равен 1,0 % (об.).

Газоанализаторы выпускают в исполнении «Газоанализаторы ФСТ-ОЗм».

Газоанализаторы обеспечивают:

• - одновременное измерение объемной доли метана (пропана), довзрывной концентрации Ех, массовой концентрации оксида углерода и цифровую индикацию измеренных значений в контролируемых точках;

• - возможность одновременного контроля до восьми точек (количество каналов);

• - возможность установки двух порогов сигнализации по каждому каналу;

• - световую и звуковую сигнализацию о превышении ^роговых концентраций

•          тто ПТТЛ-                                           АТ//

Mi

• - коммутацию внешней электрической цепи для подключения независимых исполнительных устройств;

• — возможность обмена информацией о загазованности с внешними устройствами по интерфейсу RS-232 или RS-485.

Газоанализатор функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется при включении газоанализатора на экране БПС.

Дата изготовления газоанализаторов указывается в паспорте в разделе «Свидетельство о приемке» и зашифрована в заводском номере газоанализатора: первые две цифры соответствуют году изготовления, следующие две - месяцу изготовления.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.

Продолжение таблицы 2

Комплектность: представлена в таблице 3.

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку БПС и БД и на титульный лист паспорта.

Поверка осуществляется по МРБ МП.4454-2025 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы ФСТ-03. Методика поверки».

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы,' устанавливающие:

требования к типу средств измерений:

ТУ РБ 100162047.025-2001 «Газоанализатор ФСТ-03. Технические условия», технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МРБ МП.4454-2025 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы ФСТ-03. Методика поверки».

Продолжение таблицы 4

1

Воздух класса 0 по ГОСТ 17433-80___________________________________________

Секундомер электронный «Интеграл С-01»____________________________________

Вентиль точной регулировки ВТР-1___________________________________________

Барометр-анероид метеорологический БАММ-1_______________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:    газоанализаторы ФСТ-03 соответствуют требованиям

ТУРБ 100162047.025-2001, ТР ТС 004/2011, ТР ТС 020/2011.

Производитель средств измерений

Научно-производственное общество с дополнительной ответственностью «ФАРМЭК»

Республика Беларусь, 220026, г. Минск, ул. Жилуновича, д. 2В, пом. 13 Телефон: +375 17 252-22-11 факс:+375 17 252-22-11 e-mail: metrolog@pharmec.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения:     1. Фотографии общего вида средств измерений на 3 листах.

• 2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

• 3. Схема пломбировки от несанкционированного доступа на 1 листе.

«•

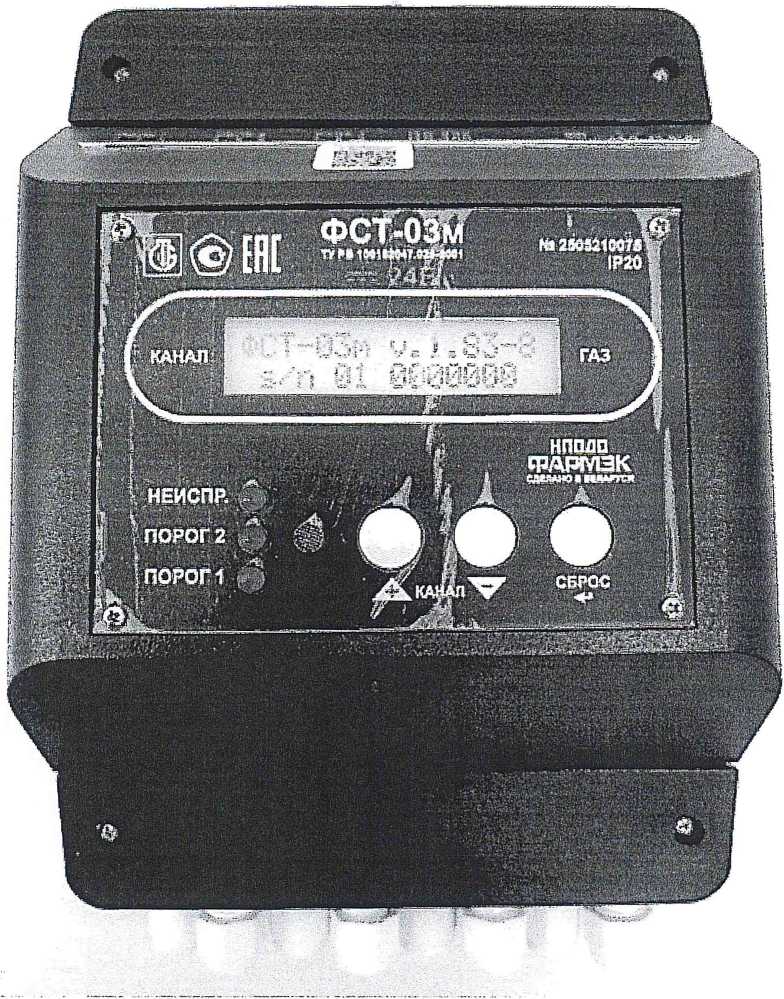

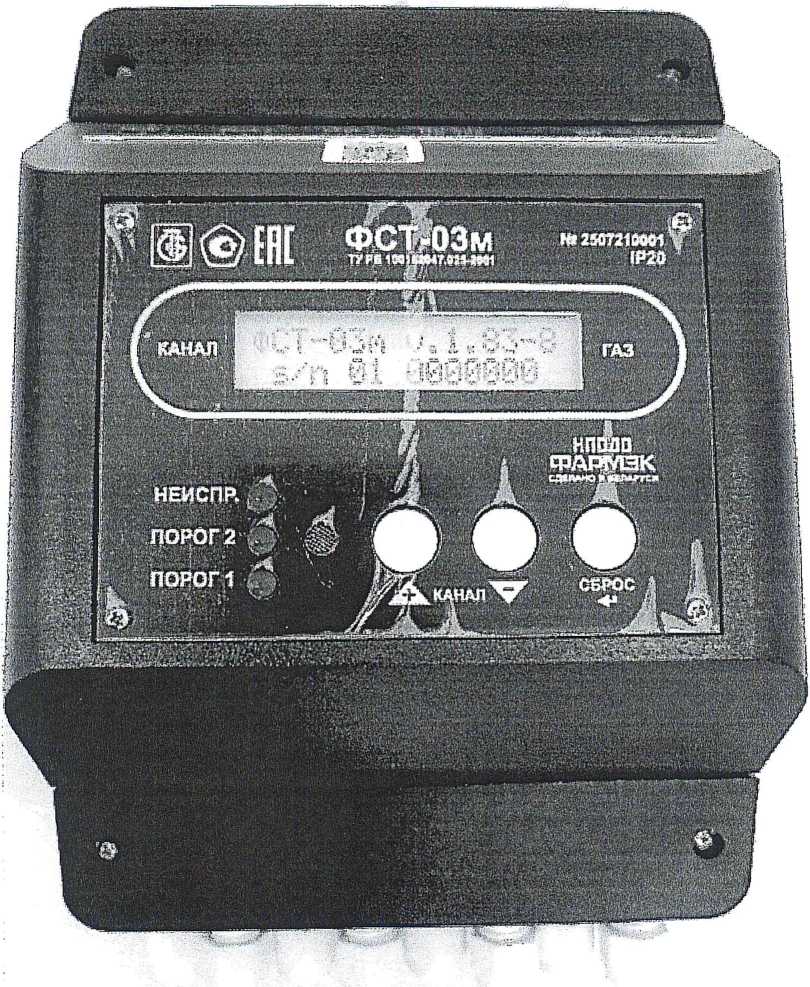

Рисунок 1.1- Фотография общего вида и маркировки блока питания и сигнализации газоанализаторов ФСТ-03 с напряжением питания 230 В (изображение носит иллюстративный характер)

Рисунок 1.2- Фотография общего вида и маркировки блока питания и сигнализации газоанализаторов ФСТ-03 с напряжением питания 24 В (изображение носит иллюстративный характер)

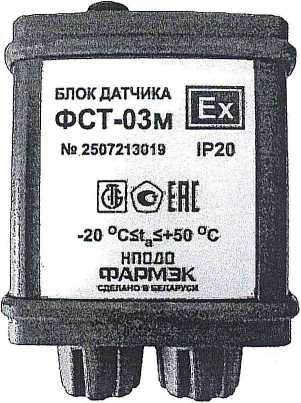

Рисунок 1.3 - Фотографии общего вида и маркировки блоков датчиков газоанализаторов ФСТ-03

(изображение носит иллюстративный характер)

Приложение 2

(обязательное)

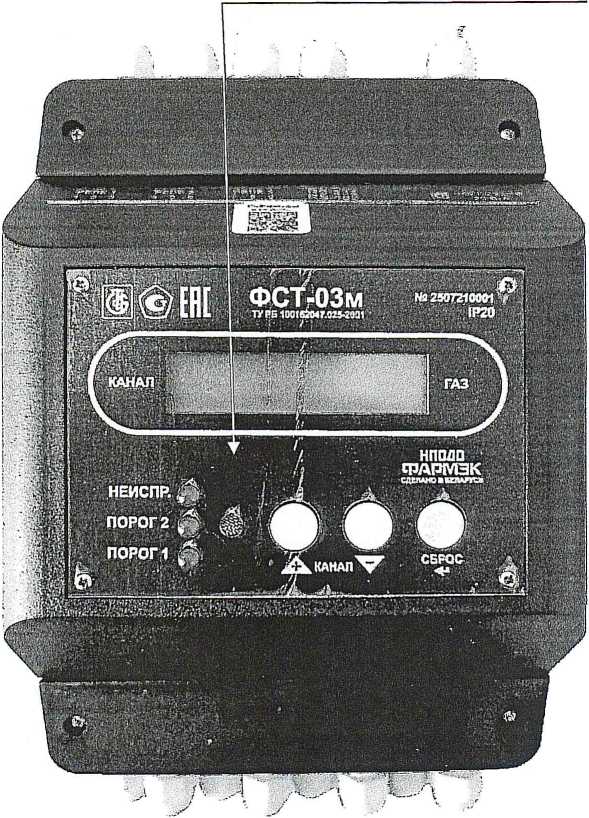

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место нанесения знака поверки

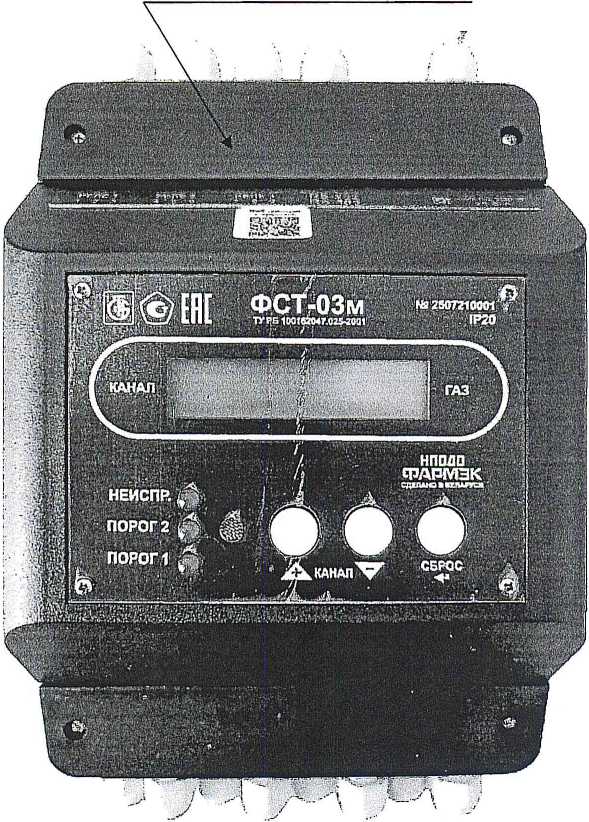

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средства измерений

Место пломбировки изготовителем находится под верхней крышкой

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа

«ФАРМЭК»

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

Методика поверки

Листов 13

РАЗРАБОТЧИК:

• Ведущий инженер по метрологии

НПОДО>ФАРМЭК»

И. В. Ко рее ко

«   /£> »            2025 г.

Настоящая методика поверки (далее - МП) распространяется на газоанализаторы ФСТ-03 (далее - газоанализаторы), изготавливаемые НПОДО «ФАРМЭК», Республика Беларусь, по ТУ РБ 100162047.025-2001, и устанавливает методы и средства поверки.

Обязательные метрологические требования, предъявляемые к газоанализаторам, приведены в приложении А.

ТКП 181-2023 (33240) Правила технической эксплуатации электроустановок потребителей

ТКП 427-2022 (33240) Электроустановки. Правила по обеспечению безопасности при эксплуатации.

ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности.

ГОСТ 31610.20-1-2020 (ISO/1EC 80079-20-1:2017) Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные.

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

энные

При проведении поверки должны применяться средства в таблице 2.

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

При проведении поверки соблюдают следующие требования безопасности.

• 5.1 При поведении поверки должны соблюдаться ТКП 427 и ТКП 181.

• 5.2 Помещения, в которых проводится поверка, должны быть оборудованы приточно-вытяжной вентиляцией.

• 5.3 При работе с баллонами с поверочными газовыми смесями необходимо руководствоваться [1].

• 5.4 При работе с газоанализатором, необходимо соблюдать требования безопасности, изложенные в эксплуатационной документации (далее - ЭД) на него.

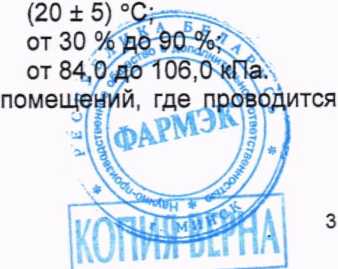

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха



• - относительная влажность воздуха

• - атмосферное давление

• 6.2 Содержание вредных веществ в атмосфере поверка, должно быть в пределах санитарных норм.

• 7.1  Перед проведением поверки должна быть собрана схема подачи газовоздушной смеси в соответствии с приложением Б.

• 7.2 Баллоны с СО перед использованием должны быть выдержаны в помещении, где проводится поверка, в течение 24 ч в соответствии с ЭД.

• 7.3 Газоанализатор подготавливают к работе в соответствии с требованиями ЭД на него.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие газоанализатора следующим требованиям:

• - комплектность должна соответствовать ЭД и описанию типа;

• - маркировка должна соответствовать требованиям описания типа в части идентификации;

• - четкость надписей на лицевой панели блока питания и сигнализации (далее - БПС) и блоков датчиков (далее - БД) газоанализатора;

• - наличие и целостность пломб изготовителя;

• - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

• - отсутствие повреждений линий связи газоанализатора.

Результаты внешнего осмотра считают положительными, если газоанализатор соответствует указанным требованиям.

• 8.2 Опробование

Включить газоанализатор в сеть, прогреть в течение 2 мин.

Результаты опробования считают положительными, если после подачи питания на короткое время включаются все светодиодные индикаторы, звучит сигнал “Марш победы" (3 коротких, 1 длинный), на табло БПС отображается название прибора и номер версии программного обеспечения (далее - ПО) и примерно через 5 с переходит в рабочий режим.

В рабочем режиме на табло БПС отображается номер выбранного канала, в верхней строке формула измеряемого газа и значение его концентрации, в нижней - состояние канала или значение неисправности. При переходе в рабочий режим БД включаются в режим инициализации, около 5 с, а затем начинают передачу значений концентрации газа в БПС. Если данные о концентрации газа от БД не получены, на цифровом индикаторе БПС отображается «XXX». Выбор канала осуществляется нажатием кнопок «+» и «-».

Газоанализатор работает под управлением встроенного ПО. Номер версии ПО отображается на табло БПС при включении газоанализатора в сеть.

Результаты считают положительными, если номер версии ПО газоанализатора соответствует номеру версии ПО, указанному в таблице В.1 приложения В и описании типа.

• 8.3 Определение метрологических характеристик

Проверка диапазона измерений и определение проводится с использованием СО, содержащих точках диапазона измерений. Номинальное

компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3.

Таблица 3

Проверку диапазона измерений и определение погрешности газоанализатора проводят отдельно для каждого БД, подавая на входы БД СО в последовательности № 1-2-3.

• 1) Собирают схему, приведенную в приложении Б.

• 2) Подсоединить к схеме баллон с СО № 1 (таблица 3).

• 3) Вентилем точной регулировки установить расход газовой смеси, равный (0,3 ± 0,1) л/мин.

• 4) Подают СО на вход БД. Выдерживают 2 мин для установления стабильных показаний, после этого проводят измерения концентрации измеряемого компонента. Результаты заносят в протокол, рекомендуемая форма которого приведена в приложении Г.

• 5) Повторяют операции по 2)-4) для СО № 2 и № 3.

Результаты заносят в протокол, рекомендуемая форма которого приведена в приложении Г.

Абсолютную погрешность при измерении объемной доли метана, пропана в каждой точке диапазона измерений, Д, % (об.), рассчитывают по формуле

Д = Сфп - Ссо,                             (1)

где Сфп - измеренное значение объемной доли определяемого компонента, % (об.);

Ссо - действительное значение объемной доли определяемого компонента, указанное в сертификате на СО, % (об.).

Результаты поверки считают положительными, если значения абсолютной погрешности не превышают значений, указанных в таблице А.1 (приложение А).

Абсолютную погрешность при измерении довзрывных концентраций Ех в каждой точке диапазона измерений, Д, % НКПР, рассчитывают по формуле

Д = СфПех - Сех,                       .      (2)

где СфПех - измеренное значение довзрывной концентрации

Сех - действительное значение довзрывной концентр расчитанное по формуле Сех = Соб-100, где Соб - содер долях, указанное в сертификате на СО, % (об.).

Результаты поверки считают положительными, если значения абсолютной погрешности не превышают значений, указанных в таблице А.1 (приложение А).

Относительную погрешность при измерении массовой концентрации оксида углерода в каждой точке диапазона измерений, 5, %, рассчитывают по формуле

3 _ Сфпм^Ссом . ₁₀₀,

Ссом

где Сфпм - измеренное значение массовой концентрации определяемого компонента, мг/м³;

Ссом - действительное значение массовой концентрации определяемого компонента, указанное в сертификате на СО, мг/м³.

Результаты поверки считают положительными, если значения относительной погрешности не превышают значений, указанных в таблице А.1 (приложение А).

• 9.1 Результаты поверки заносятся в протокол, рекомендуемая форма которого приведена в приложении Г.

• 9.2 При положительных результатах первичной поверки газоанализатора, применяемого при измерениях в сфере законодательной метрологии, на блок газоанализатора и в паспорт наносят знак поверки и (или) выдают свидетельство о поверке по форме, установленной [2].

При положительных результатах последующей поверки газоанализатора, применяемого при измерениях в сфере законодательной метрологии, на блок газоанализатора наносят знак поверки и (или) выдают свидетельство о поверке по форме, установленной [2].

• 9.3 При отрицательных результатах первичной поверки газоанализатора, применяемого при измерениях в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [2].

При отрицательных результатах последующей поверки газоанализатора, применяемого при измерениях в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [2], ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

6

(обязательное)

Обязательные метрологические требования к газоанализаторам

Обязательные метрологические требования к газоанализаторам приведены в таблице А.1.

Таблица А.1

(обязательное)

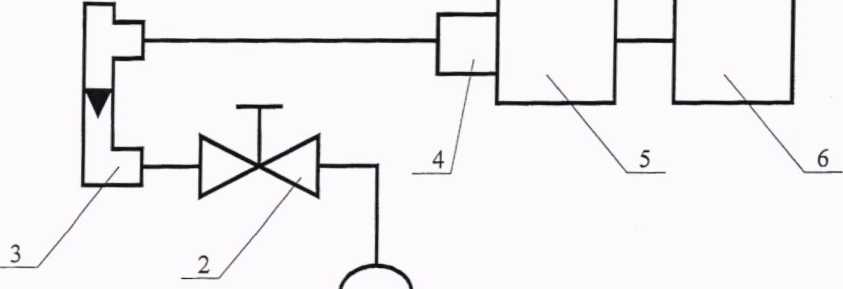

Блок-схема подачи стандартных образцов состава газовых смесей

• 1 - баллон с СО; 2 - вентиль точной регулировки; 3 - ротаметр; 4 - насадка;

5 - БД; 6 - БПС;

Рисунок Б.1 - Блок-схема подачи стандартных образцов состава газовых смесей на газоанализатор

(обязательное)

Идентификационные данные программного обеспечения

Идентификационные данные ПО газоанализатора представлены в таблице В.1

Таблица В.1

(рекомендуемое)

Форма протокола поверки

наименование организации, проводившей поверку

ПРОТОКОЛ ПОВЕРКИ №_______

Дата поверки________________

Наименование и тип средства измерений Газоанализатор ФСТ-ОЗм

Заводской номер: БПС №_________________________

Канал 1: БД (CHU) №_________; Канал 2: БД (СзН₈) №

Канал 3: БД (СО) №_________; Канал 4: БД (Ех) №

Канал 5: БД (...) №____________: Канал 6: БД (...) №______

Канал 7: БД (...) №; Канал 8: БД (...) №

Владелец______________________________________________________

Изготовитель НПОДО «ФАРМЭК»

Методика поверки_________________________

Средства поверки

Таблица Г, 1______

Условия проведении поверки:

• - температура окружающего воздуха

  ___________°C

  ________%

  ___________кПа

• - относительная влажность воздуха

• - атмосферное давление

Результаты поверки

Г.1 Внешний осмотр________________________________________

Г.2 Опробование__________________________________________

Г.З Определение метрологических характеристик:

Г.3.1 Проверка диапазона измерений и определение погрешности

Таблица Г.2.2 Канал 2. БД (СзНэ) №.

Таблица Г.2.3 Канал 3. БД (СО) №.

Таблица Г.2.4 Канал 4. БД (Ех) №

Заключение_______________________________________________________

Свидетельство о поверке (заключение о непригодности)____________________

Подпись лица, проводившего поверку______________ ___________________

подпись         расшифровка подписи

• [1]  Правила по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением, утвержденные постановлением Министерства по чрезвычайным ситуациям РБ 28 января 2016 г. № 7

• [2]  Постановление Государственного комитета по стандартизации Республики Беларусь от 21 апреля 2021 г. № 40 «Об осуществлении метрологической оценки в виде работ по государственной поверке средств измерений»



Формы знаков поверки БелГИМ на 2026 год

ПРИЛОЖЕНИЕ № 1.2

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ¹⁰ »     ^маР^та     2026 г. № ⁴³¹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки весов вагонных электронных ВВЭС, рег. № 92241-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа весов вагонных электронных ВВЭС, 1 лист.

• 2. Описание типа весов вагонных электронных ВВЭС, 10 листов.

• 3. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 18960 от 18 июля 2025 г.

Срок действия до 18 июля 2030 г.

Наименование типа средств измерений:

Весы вагонные электронные ВВЭС

Производитель:

ООО «Завод весов», г. Молодечно, Молодечненский р-н, Минская обл., Республика Беларусь

Выдан:

ООО «Завод весов», г. Молодечно, Молодечненский р-н, Минская обл., Республика Беларусь

Документ на поверку:

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений.

Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Интервал времени между государственными поверками: 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 18.07.2025 № 88

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в описанием типа средства измерений.

Главный

ООО

Сергеев

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ ₍  •

приложение к сертификату об утверждении типа средств измерений от /Я       _____20 г. № Z4W4?

Наименование типа средств измерений и их обозначение:

Весы вагонные электронные ВВЭС

Назначение и область применения:

Весы вагонные электронные ВВЭС (далее - весы) предназначены для статического взвешивания железнодорожных вагонов, тележек.

Область применения - сельское хозяйство, машиностроительная, нефтехимическая и другие отрасли промышленности.

Описание:

, Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал, пропорциональный массе взвешиваемого груза. Сигнал с датчиков передается на весовой контроллер для преобразования в цифровую форму с последующей выдачей результата взвешивания на терминал.

Конструктивно весы состоят из грузоприемного устройства (далее ГПУ), опирающегося на тензометрические аналоговые или цифровые тезодатчики типа ZSFY, производства «Keli Sensing Technology (Nigbo) Co., Ltd», Китай, весового контроллера, терминала ХК3118Т1, производства «Keli Sensing Technology (Nigbo) Co., Ltd» (Китай) или терминала DK персонального компьютера и оборудования для автоматизации.

Терминалы имеют интерфейсы RS485, RS232, RJ45 (Ethernet) через который информация может быть передана на внешние устройства.

ГПУ может состоять из одной, двух, трех или четырех платформ. Каждая платформа содержит четыре тензометрических датчика.

ГПУ изготавливают с металлической платформой или железобетонной платформой.

Весы изготавливают в фундаментном и бесфундаментном исполнениях. ГПУ фундаментных весов монтируется на железобетонном фундаменте, ГПУ бесфундаментных весов - на щебёночное основание или непосредственно на железнодорожных шпалах.

.Модификации весов имеют обозначение вида ВВЭС-Х1-Х2-Х3-Х4

где ВВЭС - тип весов;

Xi - максимальная нагрузка:

20 - весы с максимальной нагрузкой 20 т;

60 - весы с максимальной нагрузкой 60 т;

100 - весы с максимальной нагрузкой 100 т;

150 - весы с максимальной нагрузкой 150 т;

200 - весы с максимальной нагрузкой 200 т.

Хг - действительная цена деления:

• 10 - цена деления 10 кг;



копия верна ]

« /5 »   09       г.

Хз - обозначение исполнения по типу монтажа:

Б - бесфундаментное исполнение весов;

Ф - фундаментное исполнение весов.

‘ Х4 - количество грузоприёмных платформ:

• 1 - одна платформа;

• 2 - две платформы;

• 3 - три платформы;

• 4 - четыре платформы.

Функциональные возможности весов:

счёт числа вагонов;

регистрации массы каждого вагона и состава;

определения поперечного смещения центра тяжести вагона;

определения разности масс тележек вагона;

сохранение результатов взвешивания в локальной базе данных с привязкой к дате и времени;

проверка каждой платформы, проверка связи с каждым тензодатчиком. Программное обеспечение (далее-ПО) весов является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после пломбировки.

ПО весов позволяет обеспечить следующие функции:

режим настройки и калибровки;

режим диагностики, индивидуальная калибровка по каждой платформе, выбор грузоприемных платформ участвующих во взвешивании вагона (для весов с индикатором типа DK).

Фотографии общего вида средств измерений приведены в приложении 1:

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа приведена в приложении 3.

Обязательные метрологические требования: представлены в таблицах 1-2.

КОПИЯ ВЕРНА

« 23 »

Продолжение таблицы 1

Таблица 2 - пределы допускаемой погрешности.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.

Таблица 3

tVA<x ^Юкументое /о//

Комплектность: приведена в таблице 4

Таблица 4

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на табличку, закрепленную на терминале, и на титульный лист «Руководство по эксплуатации. Паспорт».

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы устанавливающие:

требования к типу средств измерений:

ТУ BY 692010812.008-2024 «Весы вагонные электронные ВВЭС»; ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»; технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).

Перечень средств поверки: представлен в таблице 6.

Таблица 6________________________________________________________________________

Наименование и тип средств поверки

Гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ез, Fi, F2,

Mi, Mi-2, М2, М2-3 и Мз. Метрологические и технические требования».

Идентификация программного обеспечения:

Главный щ

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: весы вагонные электронные ВВЭС соответствуют требованиям Т.У BY 692010812.008-2024, ГОСТ OIML R 76-1-2011, ТР ТС .020/2011, ТР ТС 004/2011.

Производитель средств измерений

ООО «Завод весов»

Республика Беларусь, 222310, Минская область, Молодечненский район, г. Молодечно, ул. Виленская, д. 201 Б, пом. 1.

Тел. (0176)-505-586

e-mail: zwol2@mail.ru

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 3 листах.

• 2. Схема (рисунок) с указанием места для нанесения знака поверки на 1 листе.

• 3. Схема пломбировки от несанкционированного доступа на 1 листе.

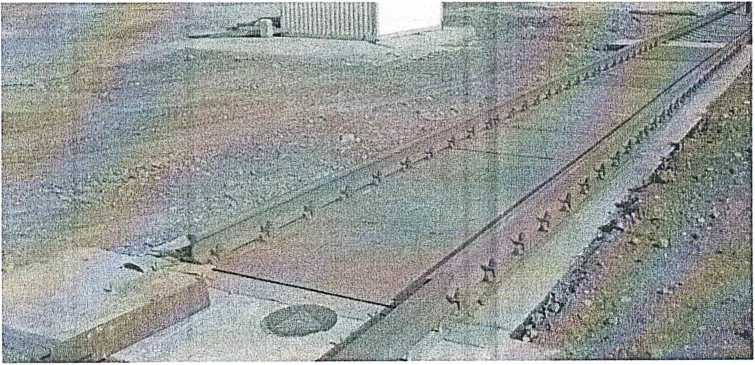

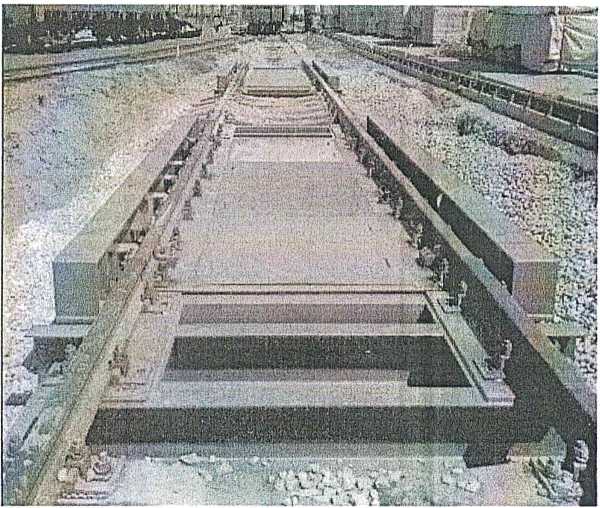

Рисунок 1.1 - Фотография общего вида весов вагонных электронных ВВЭС бесфундаментных на щебёночном основании с двумя платформами (изображения носят иллюстративный характер)

C,^r‘■ ’ к ?

Главный

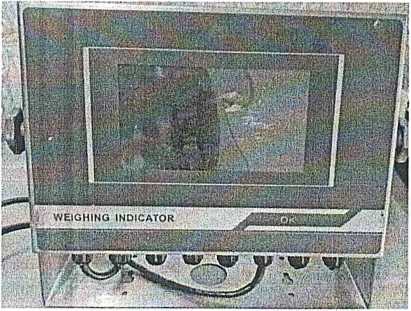

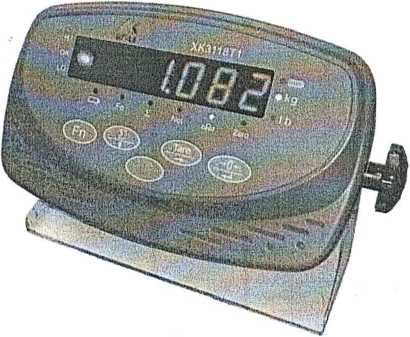

Рисунок 1.3 - Фотография терминалов весов вагонных электронных ВВЭС (изображения носят иллюстративный характер)

Т^э -ЗО’С/ *40 С 1= -10 ^ЬС/ *40 ^вС

температура эксплуатации для гпу Дле терминала типа DK.

Цле терминала типа хка 11 вт i Диапазон еыОорки массы тары % Версия по

Степень защиты

Электропитание

Приложение 2

(обязательное)

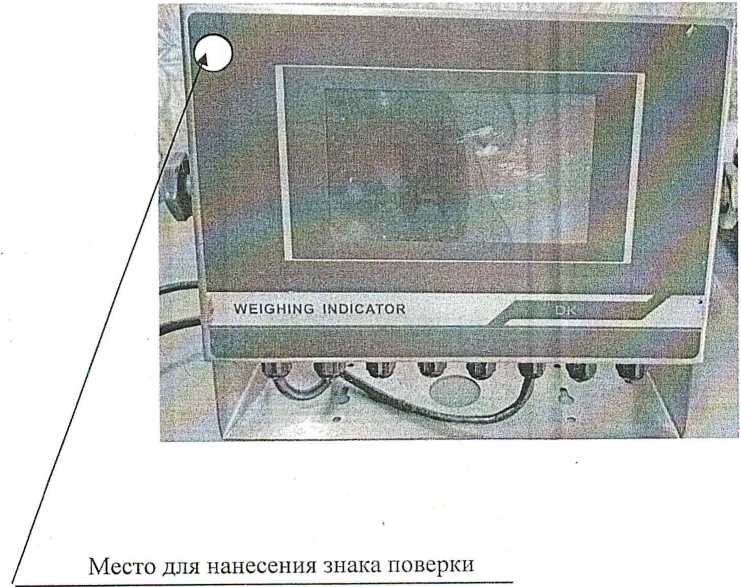

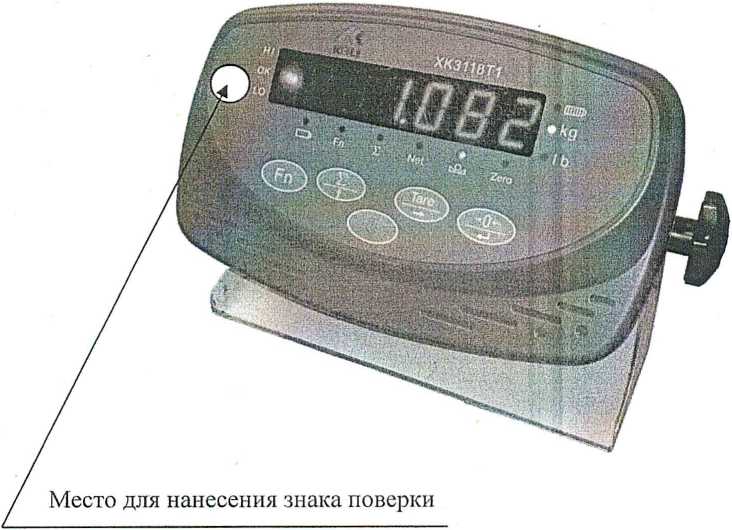

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Рисунок 2.1 - Схема (рисунок)

с указанием места для нанесения знака поверки.

Приложение 3

(обязательное)

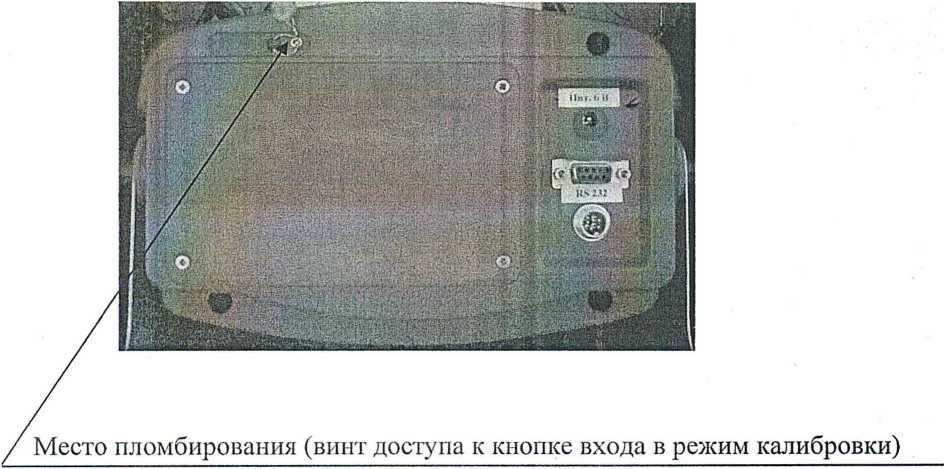

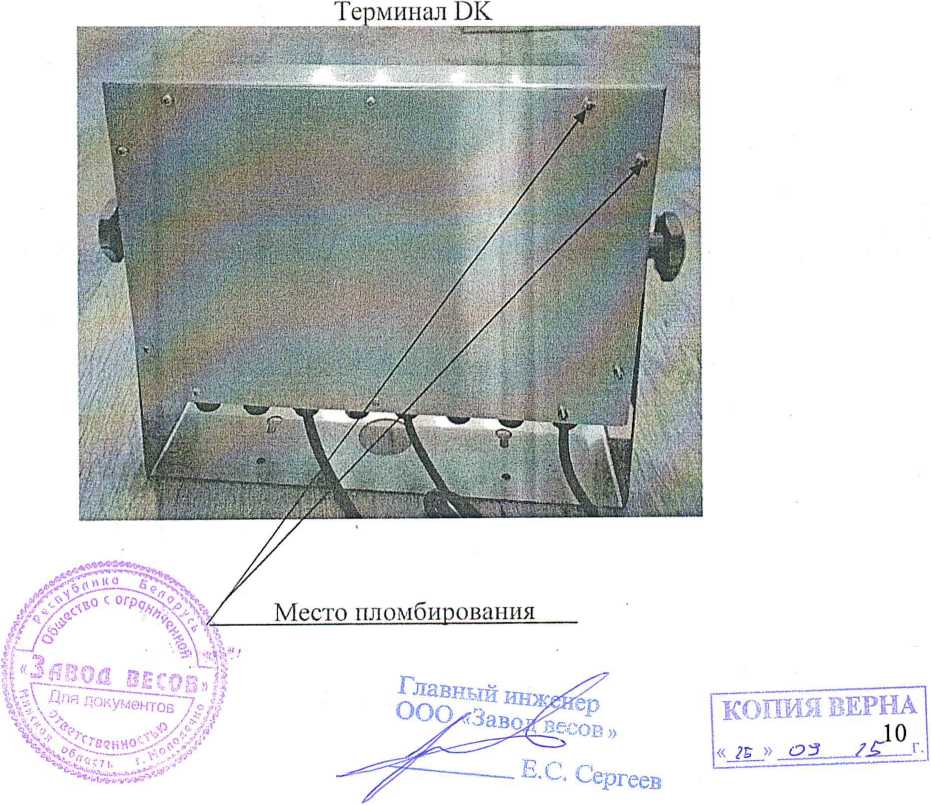

Схема пломбировки от несанкционированного доступа.

терминал ХКЗ118Т1

| ААА 0000000 ]
