№506 от 18.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747601
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 506 от 18.03.2026
---Y----
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2026 г. № _____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплекс измерительновычислительный |
«Вулкан 2005М» |
85741-22 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола |
МП МКУБ.413133.002 с изменением № 1 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола |
ФБУ «Марийский ЦСМ», Республика Марий Эл, г. Йошкар-Ола |
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию и метрологии от «____» _________ 2026 г. № ____
Лист № 1
Всего листов 6
Регистрационный № 85741-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «Вулкан 2005М»
Назначение средства измеренийКомплексы измерительно-вычислительные «Вулкан 2005М» (далее - ИВК) предназначены для измерения давления и температуры паров и газов в заданном объёме в изотермическом режиме при проведении испытаний веществ на термостабильность. ИВК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Описание средства измеренийПринцип действия ИВК основан на измерении давления паров и газов при распаде веществ в замкнутой камере первичного преобразователя. Для обеспечения изотермического режима первичные преобразователи размещены в термостатах. Контроль и регулирование температуры при помощи платинового термопреобразователя, расположенного внутри термостата, а давление в реакционных камерах измеряется при помощи полупроводниковых тензомодулей, программным методом при помощи персонального компьютера (далее - ПК). Обмен сигналами между термостатами и ПК осуществляется при помощи устройства сопряжения с компьютером, информация о состоянии процесса выводится на монитор ПК.
Место нанесения знака утверждения типа
Место нанесения
заводского номера

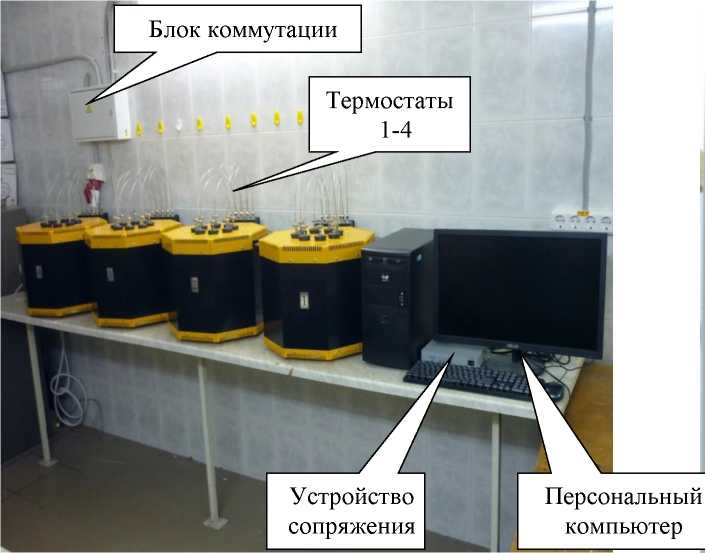

Рисунок 1 - Общий вид ИВК с термостатами исполнения 1, место нанесения знака утверждения типа и заводского номера

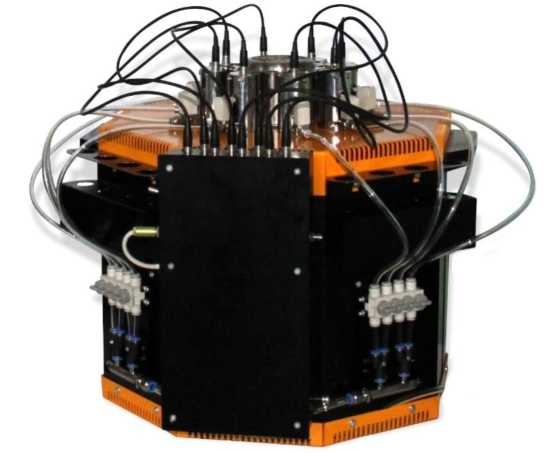

Рисунок 2 - Термостат исполнения 2
ИВК конструктивно представляет собой комплект термостатов (от 1 до 4) по 8 первичных преобразователей в каждом, устройство сопряжения с компьютером, блок коммутации для подключения к питающей сети переменного тока, персональный компьютер.
Возможна комплектация термостатами исполнения 1 и исполнения 2.
На рис. 1 представлен ИВК с термостатами исполнения 1.
На рис. 2 термостат исполнения 2.
Отличие термостатов исполнения 1 и исполнения 2 состоит в том, что в термостатах исполнения 2 полупроводниковые тензомодули давления установлены в корпусе первичного преобразователя.
Общий вид ИВК, место нанесения знака утверждения типа и заводского номера представлены на рис.1.
Для предотвращения несанкционированного изменения метрологических характеристик, крышка модуля управления термостата пломбируется на одном из винтов крепления, так как в нем расположены подстроечные резисторы при помощи которых производится коррекция показаний температуры и давления.
Знак утверждения типа наносится на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Заводские номера наносятся на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Нанесение знака поверки на ИВК не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО), входящее в состав ИВК, позволяет устанавливать и контролировать режимные параметры. В ПО применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения ИВК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Vulkan2005_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.2.0.0 |
|
Цифровой идентификатор программного обеспечения |
ba9e0148b9acb7629ff0131d988387d7 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений давления, кПа (мм рт.ст.), не более |
|
|
Пределы допускаемой абсолютной погрешности задания температуры термостатирования, °С, не более |
±2,0 |
|
Диапазон задаваемых температур, °С |
от +50 до +200 |
|
Наименование характеристики |
Значение |
|
Диапазон измерения барометрического давления, кПа (мм рт.ст.) |
от 86,6 (650) до 106,7 (800) |
|
Диапазон измерения избыточного давления, кПа (мм рт.ст.) |
от 0 до 250 (от 0 до 1875,15) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Единицы измерения давления, которые можно устанавливать при помощи ПО |
кПа, мм рт. ст. |
|
Время выхода термостатов на режим с момента их включения до достижения рабочей температуры термостата +200°С, не более, час |
3,5 |
|
Потребляемая мощность, кВт, не более |
4,0 |
|
Масса, кг, не более |
В комплектации:
|
|
Габариты, мм, не более длинахширинахвысота |
В комплектации:
|
|
Средний срок службы, не менее, лет |
12 |
Условия эксплуатации указаны в таблице 4.
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания в сети переменного тока, В |
от 187 до 242 |
|
Частота питающей сети, Гц |
от 49 до 51 |
наносится на специальную табличку, расположенную на боковой стороне блока коммутации ИВК методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийВ комплект поставки одного ИВК входят элементы, указанные в таблице 5.
Таблица 5 - Комплект поставки ИВК
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измерительно-вычислительный комплекс «Вулкан 2005М» |
1 |
Количество термостатов от 1 до 4 |
|
Комплект ЗИП |
1 | |
|
Руководство по эксплуатацииМКУБ.413133.001 РЭ |
1 | |
|
Методика поверки |
1 |
приведены в Руководстве по эксплуатации «ИВК «Вулкан 2005М» раздел 7 «Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.
Нормативные документы, устанавливающие требования ИВКПриказ Росстандарта № 2712 от 19 ноября 2024 г. «Об утверждении государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта № 2653 от 20октября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10’1-1’107 Па»
Технические условия МКУБ.413133.001 ТУ «Комплексы измерительновычислительные «Вулкан 2005М»
ПравообладательОбщество с ограниченной ответственностью «Научно-производственная фирма «Метахром»
(ООО «НПФ «Мета-хром»)
ИНН 1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (88362)42-49-97, (42-22-66)
Web-сайт: www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
ИзготовителиОбщество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»
(ООО «НПФ «Мета-хром»)
ИНН1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (88362)42-49-97, (42-22-66)
Web-сайт: www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»
Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон (факс): (8362) 41-20-18, (41-16-94)
Web-сайт: www.maricsm.ru
E-mail: metr@maricsm.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц по испытаниям средств измерений в целях утверждения типа № 30118-11
о внесении изменений в сведения об утвержденном 1ипе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» марта 2026 г. № _____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплекс измерительновычислительный |
«Вулкан 2005М» |
85741-22 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола |
МП МКУБ.413133.002 с изменением № 1 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола |
ФБУ «Марийский ЦСМ», Республика Марий Эл, г. Йошкар-Ола |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ » марта 2026 Г. № 5 06
Лист № 1
Всего листов 6
Регистрационный № 85741-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «Вулкан 2005М» Назначение средства измеренийКомплексы измерительно-вычислительные «Вулкан 2005М» (далее - ИВК) предназначены для измерения давления и температуры паров и газов в заданном объёме в изотермическом режиме при проведении испытаний веществ на термостабильность. ИВК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Описание средства измеренийПринцип действия ИВК основан на измерении давления паров и газов при распаде веществ в замкнутой камере первичного преобразователя. Для обеспечения изотермического режима первичные преобразователи размещены в термостатах. Контроль и регулирование температуры при помощи платинового термопреобразователя, расположенного внутри термостата, а давление в реакционных камерах измеряется при помощи полупроводниковых тензомодулей, программным методом при помощи персонального компьютера (далее - ПК). Обмен сигналами между термостатами и ПК осуществляется при помощи устройства сопряжения с компьютером, информация о состоянии процесса выводится на монитор ПК.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид ИВК с термостатами исполнения 1, место нанесения знака утверждения типа и заводского номера
Рисунок 2 - Термостат исполнения 2
ИВК конструктивно представляет собой комплект термостатов (от 1 до 4) по 8 первичных преобразователей в каждом, устройство сопряжения с компьютером, блок коммутации для подключения к питающей сети переменного тока, персональный компьютер.
Возможна комплектация термостатами исполнения 1 и исполнения 2.
На рис. 1 представлен ИВК с термостатами исполнения 1.
На рис. 2 термостат исполнения 2.
Отличие термостатов исполнения 1 и исполнения 2 состоит в том, что в термостатах исполнения 2 полупроводниковые тензомодули давления установлены в корпусе первичного преобразователя.
Общий вид ИВК, место нанесения знака утверждения типа и заводского номера представлены на рис.1.
Для предотвращения несанкционированного изменения метрологических характеристик, крышка модуля управления термостата пломбируется на одном из винтов крепления, так как в нем расположены подстроечные резисторы при помощи которых производится коррекция показаний температуры и давления.
Знак утверждения типа наносится на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Заводские номера наносятся на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Нанесение знака поверки на ИВК не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО), входящее в состав ИВК, позволяет устанавливать и контролировать режимные параметры. В ПО применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения ИВК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Vulkan2005_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.2.0.0 |
|
Цифровой идентификатор программного обеспечения |
ba9e0148b9acb7629ff0131d988387d7 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений давления, кПа (мм рт.ст.), не более |
|
|
Пределы допускаемой абсолютной погрешности задания температуры термостатирования, °С, не более |
±2,0 |
|
Диапазон задаваемых температур, °С |
от +50 до +200 |
|
Наименование характеристики |
Значение |
|
Диапазон измерения барометрического давления, кПа (мм рт.ст.) |
от 86,6 (650) до 106,7 (800) |
|
Диапазон измерения избыточного давления, кПа (мм рт.ст.) |
от 0 до 250 (от 0 до 1875,15) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Единицы измерения давления, которые можно устанавливать при помощи ПО |
кПа, мм рт. ст. |
|
Время выхода термостатов на режим с момента их включения до достижения рабочей температуры термостата +200°С, не более, час |
3,5 |
|
Потребляемая мощность, кВт, не более |
4,0 |
|
Масса, кг, не более |
В комплектации:
|
|
Габариты, мм, не более длинахширинахвысота |
В комплектации:
|
|
Средний срок службы, не менее, лет |
12 |
Условия эксплуатации указаны в таблице 4.
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания в сети переменного тока, В |
от 187 до 242 |
|
Частота питающей сети, Гц |
от 49 до 51 |
наносится на специальную табличку, расположенную на боковой стороне блока коммутации ИВК методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийВ комплект поставки одного ИВК входят элементы, указанные в таблице 5.
Таблица 5 - Комплект поставки ИВК
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измерительно-вычислительный комплекс «Вулкан 2005М» |
1 |
Количество термостатов от 1 до 4 |
|
Комплект ЗИП |
1 | |
|
Руководство по эксплуатацииМКУБ.413133.001 РЭ |
1 | |
|
Методика поверки |
1 |
приведены в Руководстве по эксплуатации «ИВК «Вулкан 2005М» раздел 7 «Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.
Нормативные документы, устанавливающие требования ИВКПриказ Росстандарта № 2712 от 19 ноября 2024 г. «Об утверждении государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта № 2653 от 20октября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10’1-1’107 Па»
Технические условия МКУБ.413133.001 ТУ «Комплексы измерительновычислительные «Вулкан 2005М»
ПравообладательОбщество с ограниченной ответственностью «Научно-производственная фирма «Метахром»
(ООО «НПФ «Мета-хром»)
ИНН 1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (88362)42-49-97, (42-22-66)
Web-сайт: www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
ИзготовителиОбщество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»
(ООО «НПФ «Мета-хром»)
ИНН1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (88362)42-49-97, (42-22-66)
Web-сайт: www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»
Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон (факс): (8362) 41-20-18, (41-16-94)
Web-сайт: www.maricsm.ru
E-mail: metr@maricsm.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц по испытаниям средств измерений в целях утверждения типа № 30118-11
