Приложение А ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДИНАМИЧЕСКИХ МАГНИТНЫХ СВОЙСТВ МАГНИТОМЯГКИХ МАТЕРИАЛОВ И СТАТИЧЕСКИХ МАГНИТНЫХ СВОЙСТВ МАГНИТОТВЁРДЫХ МАТЕРИАЛОВ

Часть 1. Средства измерений динамических магнитных свойств магнитомягких

материалов

етод прямых

измерений

Метод прямых

измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

б утвер дении Государственного первичного эталона единиц мо ности магнитных потерь, удельной мощности магнитных потерь, магнитной индукции пере енного магнитного поля в диапазоне от 0,1 до 2,0 Тл, агнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от 140^-5 до 340^-2 Вб

и Государственной поверочной схем для средств измерений динамических магнитн х свойств магнито ягких материалов и статических магнитных свойств магнитотвёрдых материалов

В соответствии с подпунктом 5.4.18 пункта 5, подпунктом 9.8 пункта 9 Положения о Федеральном агентстве по техническому регулированию и метрологии, утверждённого постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утверждёнными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утверждённым приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесённым приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»¹ работ по совершенствованию Государственного первичного эталона единиц мощности магнитных потерь, магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10^-5 до 340^-2 Вб (ГЭТ 198-2017) и разработке проекта Государственной поверочной схемы для средств измерений динамических магнитных свойств магнитомягких материалов и статических магнитных свойств магнитотвёрдых материалов приказываю:

• 1. Утвердить:

Государственный первичный эталон единиц моности магнитных потерь, удельной моности магнитных потерь, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл, магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10^-5 до 340^-2 Вб с новым наименованием и присвоить ему регистрационный номер ГЭТ 198-2026²;

Государственну поверочну схему для средств измерений динамических магнитных свойств магнитомягких материалов и статических магнитных свойств магнитотвёрдых материалов³, согласно прило ени к настоя ему приказу;

учён м-хранителем ГЭТ 198-2026 ерд кова ергея ладимировича, научного сотрудника лаборатории метрологии магнитных измерений и неразрушающего контроля Уральского научно-исследовательского института метрологии - филиала федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»⁴.

• 2. Установить:

• 1)  обязательные метрологические, технические требования (характеристики) ГЭТ 198-2026, указанные в его паспорте;

• 2)  правила содержания и применения ГЭТ 198-2026, хранящиеся в УНИИМ - филиале ФГУП «ВНИИМ им. Д.И. Менделеева»;

• 3)  межаттестационный интервал ГЭТ 198-2026, равный 5 годам;

• 4)  место хранения, содержания и применения ГЭТ 198-2026 -

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»;

• 5)  что ГПС применяется для ГЭТ 198-2026, прослеживаемых к нему эталонов и средств измерений динамических магнитных свойств магнитомягких материалов и статических магнитных свойств магнитотвёрдых материалов и вводится в действие с 25 марта 2026 г.;

• 6)  что эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик

магнитотвёрдых материалов, утвер дённой приказом едерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2816 «Об утверждении Государственной поверочной схемы для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвёрдых материалов»⁵ или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7) что эталоны, аттестованные на соответствие требованиям Приказа № 2816, соответствующие по своим метрологическим характеристикам указанному разряду ГС, подле ат периодической аттестации на соответствие ГС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответству ие изменения;

• 8) что эталоны, аттестованные на соответствие требованиям риказа 2816, не соответству ие по своим метрологическим характеристикам указанному разряду ГС, подле ат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утвер дени в соответствии с ГС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подле ат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утвер дени в соответствии с Г ;

• 10) что информация о прекращении применения эталонов по Приказу № 2816 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁶ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 198-2026, указанный в его паспорте.

• 4. ФГУП «ВНИИМ им. Д.И. Менделеева» направить сведения об утверждении ГЭТ 198-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 198-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Признать с 25 марта 2026 г. утратившими силу:

приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2017 г. № 565 «Об утверждении Государственного первичного эталона единиц мощности магнитных потерь, магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10"⁵ до 340"² Вб»;

приказ едерального агентства по техническому регулировани и метрологии от 29 декабря 2018 г. 2816 «б утвер дении Государственной поверочной схемы для средств измерений моности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвёрд х материалов»;

приказ Федерального агентства по техническому регулированию и метрологии от 12 октября 2020 г. № 1702 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2017 г. № 565 «Об утверждении Государственного первичного эталона единиц мо ности магнитн х потерь, магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от 1^10^-5 до 3-10"² Вб».

• 7. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

¹

далее - ФГУП «ВНИИМ им. Д.И. Менделеева».

²

далее - ГЭТ 198-2026.

³

далее - ГПС.

⁴

далее - УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева».

⁵

далее - Приказ № 2816.

⁶

далее - Федеральный фонд.

ТВЕР Е

приказом Федерального агентства

по техническому регулировани

и метрологии

от «__»    __^a__2026 г. №_______

Г Р ТВЕ ВЕР Е

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДИНАМИЧЕСКИХ МАГНИТНЫХ СВОЙСТВ МАГНИТОМЯГКИХ МАТЕРИАЛОВ И СТАТИЧЕСКИХ МАГНИТНЫХ СВОЙСТВ МАГНИТОТВЁРДЫХ МАТЕРИАЛОВ

Государственная поверочная схема для средств измерений динамических магнитн х свойств магнитомягких материалов и статических магнитн х свойств магнитотвёрдых материалов распространяется на средства измерений динамических магнитных свойств магнитомягких материалов¹ и статических магнитных свойств магнитотвёрдых материалов² и устанавливает порядок передачи единиц мощности магнитных потерь - Ватт (Вт), удельной мощности магнитных потерь - Ватт на килограмм (Вт/кг), магнитной индукции - Тесла (Тл), магнитного потока - Вебер (Вб) от государственного первичного эталона единиц этим средствам измерений при помощи рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

Государственная поверочная схема для средств измерений динамических магнитных свойств магнитомягких материалов и статических магнитных свойств магнитотвёрдых материалов состоит из двух частей:

Часть 1. редства измерений динамических магнитн х свойств магнитомягких материалов.

Часть 2. Средства измерений статических магнитных свойств магнитотвёрдых материалов.

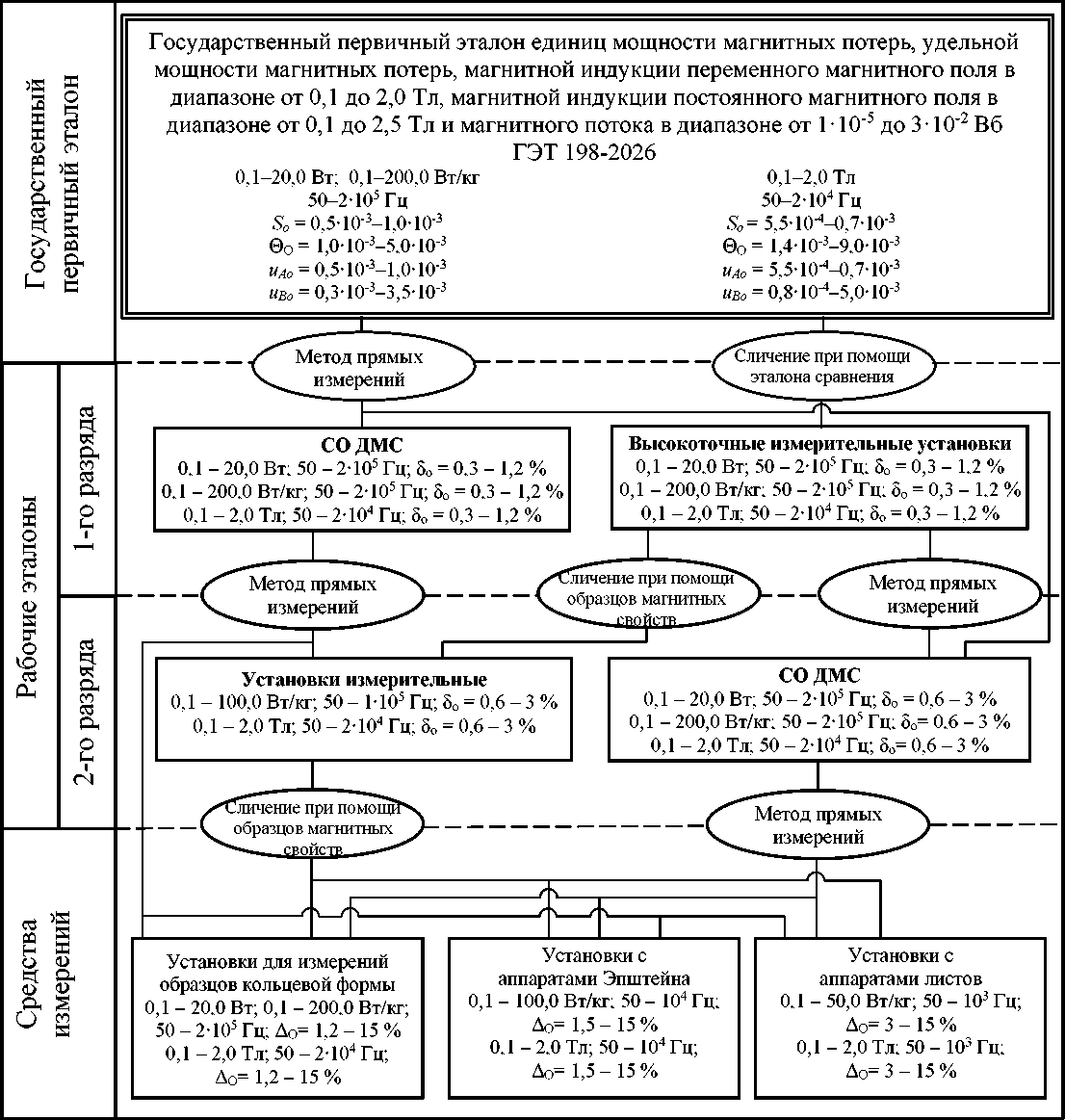

Графическая часть государственной поверочной схемы приведена в приложении А.

Соотношение пределов допускаемых значений доверительных границ погрешности между рабочими эталонами, а также соотношение между пределом допускаемой погрешности средств измерений и пределом допускаемых значений доверительных границ относительной погрешности при доверительной вероятности 0,95 рабочих эталонов при поверке дол но быть не более 1:2.

В настоящей поверочной схеме использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.030-2025 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»

ГСТ 10160-75 «Сплавы прецизионные магнитно-мягкие. Технические условия»

ГОСТ 12119.4-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. етод измерения удельных магнитных потерь и действу его значения напря енности магнитного поля»

ГСТ 12119.5-98 «Сталь электротехническая. етоды определения магнитн х и электрических свойств. етод измерения амплитуд магнитной индукции и напря ённости магнитного поля»

ГОСТ 12635-67 «Материалы магнитомягкие высокочастотные. Методы испытаний в диапазоне частот от 10 кГц до 1 МГц»

Примечание - При использовании настоящего документа целесообразно проверить действие ссылочных стандартов и приказов на территории Российской Федерации по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменён (изменён), то при использовании настоящего документа следует руководствоваться заменённым (изменённым) стандартом. Если ссылочный стандарт отменён без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

- магнитомягкие материалы

Т - магнитотвёрд е материалы

СО - стандартные образцы

С - динамические магнитные свойства

S_o - относительное среднее квадратическое отклонение

0_О - относительная неисключённая систематическая погрешность

^МВО - относительная   стандартная   неопределённость,   оцениваемая

по типу B

^иАО - относительная  стандартная  неопределённость,   оцениваемая

по типу

д_сО - относительная суммарная стандартная неопределённость

О - относительная расширенная неопределённость

8_О - предел допускаемых значений доверительных границ относительной погрешности при доверительной вероятности P=0,95

До - предел допускаемой относительной погрешности

эталонная установка К -2, предназначенная для воспроизведения и хранения единиц мо ности магнитн х потерь, удельной мо ности магнитн х потерь, магнитной индукции переменного магнитного поля в образцах в виде листов из электротехнической стали длиной от 500 до 750 мм, шириной от 300 до 500 мм, толщиной от 0,2 до 1,0 мм и в образцах кольцевой формы в диапазоне частот от 50 до 1000 Гц;

эталонная установка ЦИКЛ-3, предназначенная для воспроизведения и хранения единиц магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от 1Д0^-5до 3Д0^-2 Вб;

средства измерений длины и массы для определения параметров образцов;

эталоны сравнения в виде образцов магнитных свойств магнитных материалов и измерительных кату ек^{3 4}.

• 4.2 Государственный первичн й эталон обеспечивает воспроизведение единиц моности магнитн х потерь, удельной мо ности магнитн х потерь, магнитной индукции переменного магнитного поля, магнитной индукции постоянного магнитного поля, магнитного потока с метрологическими характеристиками, приведенными в таблицах 1-4.

Таблица 1 Метрологические характеристики государственного первичного эталона при воспроизведении и передаче единиц мощности магнитных потерь и удельной мощности магнитных потерь

родол ение таблицы 1

Таблица 2 Метрологические характеристики государственного первичного эталона при воспроизведении и передаче единицы магнитной индукции переменного магнитного поля

Таблица 3 Метрологические характеристики государственного первичного эталона при воспроизведении и передаче единиц магнитной индукции постоянного магнитного поля

Таблица 4 Ме'трологиче'ские' характеристики государственного первичного эталона при воспроизведении и передаче единицы магнитного потока

родол ение таблицы 4

• 4.3 Государственный первичный эталон применя т для передачи единиц: мощности магнитных потерь, удельной мощности магнитных потерь, магнитной индукции переменного магнитного поля рабочим эталонам 1-го разряда в виде высокоточных измерительных установок методом сличения при помощи эталона сравнения, рабочим эталонам 1-го и 2-го разряда в виде стандартных образцов динамических магнитных свойств методом прямых измерений;

магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10^-5 до 340^-2 Вб рабочим эталонам 1-го разряда в виде высокоточных измерительных установок для измерений статических магнитных свойств Т методом сличения при помои эталона сравнения, рабочим эталонам 1-го и 2-го разряда в виде стандартных образцов магнитн х свойств Т методом прям х измерений и косвенных измерений посредством применения аттестованных методик измерений⁶ с погрешностью измерений в диапазоне: магнитной индукции (0,2 - 0,8) %, магнитного потока (0,25 - 0,8) %, намагниченности (0,3 - 1,5) %, остаточной магнитной индукции (0,3 - 1,8) %, остаточной намагниченности (0,3 - 1,8) %, коэрцитивной силы по индукции (0,4 - 2) %, коэрцитивной силы по намагниченности (0,4 - 2) %, максимального энергетического произведения (0,5 - 3) %. Погрешность измерений зависит от магнитотвёрдого материала, на основе которого сделаны стандартные образцы.

• 4.4 ля определения статических магнитных свойств магнитотвёрдых материалов допускается применять указания Государственной поверочной схемы ГОСТ 8.030-2025 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».

• 5 Рабочие эталон

  • 5.1 Рабочие эталон 1-го разряда единиц о ности агнитн х потерь, удельной о ности агнитн х потерь, агнитной индукции пере енного агнитного поля

    • 5.1.1 В качестве рабочих эталонов 1-го разряда единиц мощности магнитных потерь в диапазоне от 0,1 до 20,0 Вт, удельной мощности магнитных потерь в диапазоне от 0,1 до 200,0 Вт/кг, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл применяют:

стандартные образцы динамических магнитных свойств магнитомягких материалов;

высокоточные измерительные установки.

• 5.1.2 Рабочие эталоны 1-го разряда - высокоточные измерительные установки предназначен для измерений моности магнитн х потерь в диапазоне от 0,1 до 20,0 Вт, удельной моности магнитных потерь в диапазоне от 0,1 до 200,0 Вт/кг в диапазоне частот от 50 до 240⁵ Гц, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл в диапазоне частот от 50 до 240⁴Гц в образцах из магнитомягких материалов кольцевой формы, в образцах в виде полос для аппарата Эпштейна длиной от 280 до 600 мм, шириной 30 мм, толщиной от 0,1 до 1,0 мм, в образцах в виде листов из электротехнической стали длиной от 500 до 750 мм.

Предел допускаемых значений доверительных границ относительных погрешностей 8_о при доверительной вероятности 0,95 не должен превышать:

(0,3 - 1,2) % при измерении мощности магнитных потерь (в зависимости от частоты перемагничивания);

(0,3 - 1,2) при измерении удельной моности магнитных потерь (в зависимости от частоты перемагничивания);

(0,3 - 1,2) при измерении магнитной индукции переменного магнитного поля (в зависимости от частот перемагничивания).

• 5.1.3 Требования к метрологическим характеристикам рабочих эталонов 1-го разряда - стандартных образцов динамических магнитных свойств магнитомягких материалов приведены в таблице 5.

Таблица 5 - Требования к метрологическим характеристикам стандартных образцов, выполняющих функцию эталонов 1-го разряда

• 5.1.4 Рабочие эталоны 1-го разряда единиц мо ности магнитн х потерь, удельной мо ности магнитн х потерь, магнитной индукции переменного магнитного поля применя т для передачи единиц мо ности магнитн х потерь, удельной мощности магнитных потерь, магнитной индукции переменного магнитного поля рабочим эталонам 2-го разряда и средствам измерений методом прямых измерений и сличения при помощи образцов магнитных свойств.

• 5.2 Рабочие эталон 1-го разряда единиц агнитной индукции постоянного агнитного поля в диапазоне от 0,1 до 2,5 Тл и агнитного потока в диапазоне от V10^-5 до 340^-2 Вб

  • 5.2.1 В качестве рабочих эталонов 1-го разряда единиц магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10^-5 до 340^-2 Вб применяют:

в сокоточн е измерительн е установки для измерений статических магнитных свойств Т ;

стандартн е образц статических магнитн х свойств магнитотвёрд х материалов, определяемых по результатам измерений магнитного потока и индукции магнитного поля.

• 5.2.2 Рабочие эталоны 1-го разряда - высокоточные измерительные установки для измерений статических магнитных свойств МТМ предназначены для измерений магнитного потока в воздухе в диапазоне от V10^-5 до 340^-2 Вб и магнитной индукции в диапазоне от 0,1 до 2,5 Тл.

Предел допускаемых значений доверительных границ относительных погрешностей 8_о при доверительной вероятности 0,95 не должен превышать:

(0,1 - 0,75) % при измерениях магнитной индукции постоянного магнитного поля;

(0,4 - 0,75) при измерениях магнитного потока.

• 5.2.3 Требования к метрологическим характеристикам рабочих эталонов 1-го разряда - стандартн х образцов статических магнитн х свойств магнитотвёрдых материалов приведены в таблице 6.

Таблица 6 - Требования к метрологическим характеристикам стандартных образцов, выполняющих функцию эталонов 1-го разряда

• 5.2.4 Рабочие эталоны 1-го разряда единиц магнитной индукции постоянного магнитного поля и магнитного потока применя т для передачи единиц магнитн х величин рабочим эталонам 2-го разряда и средствам измерений методом прямых и косвенных измерений. Метод косвенных измерений предусматривает использование средств измерений длины, обеспечивающих требуемую точность.

• 5.3 Рабочие эталон 2-го разряда единиц о ности агнитн х потерь, удельной мо ности агнитн х потерь, агнитной индукции пере енного агнитного поля

  • 5.3.1 В качестве рабочих эталонов 2-го разряда применяют:

установки измерительные;

стандартн е образцы динамических магнитных свойств магнитомягких материалов.

• 5.3.2 Рабочие эталоны 2-го разряда - установки измерительные предназначен для измерений удельной мо ности магнитн х потерь в диапазоне от 0,1 до 100,0 Вт/кг в диапазоне частот от 50 до 240⁵ Гц, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл в диапазоне частот от 50 до 240⁴ Гц.

Предел допускаемых значений доверительных границ относительных погрешностей 8_о при доверительной вероятности 0,95 не должен превышать:

(0,6 - 3,0) % при измерении удельной мощности магнитных потерь (в зависимости от частоты перемагничивания),

(0,6 - 3,0) % при измерении магнитной индукции переменного магнитного поля (в зависимости от частоты перемагничивания).

• 5.3.3 Требования к метрологическим характеристикам рабочих эталонов 2-го разряда - стандартн х образцов динамических магнитных свойств магнитомягких материалов приведены в таблице 7.

Таблица 7 - Требования к метрологическим характеристикам стандартных образцов, выполняющих функцию эталонов 2-го разряда

• 5.3.4 Рабочие эталоны 2-го разряда предназначены для передачи единиц мощности магнитных потерь, удельной мощности магнитных потерь, магнитной индукции переменного магнитного поля установкам для измерений образцов кольцевой формы, установкам с аппаратами Эпштейна, установкам с аппаратами листов методом прямых измерений и сличений при помои образцов магнитных свойств.

• 5.4 Рабочие эталон 2-го разряда единиц агнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и агнитного потока в диапазоне от V10^-5 до 340^-2 Вб

  • 5.4.1 В качестве рабочих эталонов 2-го разряда применяют: стандартные образцы магнитных свойств МТМ; установки измерительные.

  • 5.4.2 Рабочие эталоны 2-го разряда - установки измерительные предназначены для измерений магнитной индукции в диапазоне от 0,1 до 2,5 Тл, магнитного потока в диапазоне от V10^-5 до 340^-2 Вб, намагниченности в диапазоне от 1 до 2000 кА/м, остаточной магнитной индукции в диапазоне от 0,1 до 2,5 Тл, остаточной намагниченности в диапазоне от 1 до 2000 к /м, коэрцитивной силы по индукции в диапазоне от 10 до 1890 к /м, коэрцитивной силы по намагниченности в диапазоне от 10 до 1890 к /м, максимального энергетического произведения в диапазоне от 0,8 до 510 кДж/м³.

Предел допускаемых значений доверительных границ относительных погрешностей 8_о при доверительной вероятности 0,95 не должен превышать:

(0,5 - 3) % при измерении магнитной индукции,

(0,6 - 3) % при измерении магнитного потока,

(1 - 4) % при измерении намагниченности,

(1 - 4) % при измерении остаточной магнитной индукции,

(1 - 4) % при измерении остаточной намагниченности,

(1 - 6) % при измерении коэрцитивной силы по индукции,

(1 - 6) % при измерении коэрцитивной силы по намагниченности,

(1,5 - 8) при измерении максимального энергетического произведения.

• 5.4.3 В качестве рабочих эталонов 2-го разряда единиц магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от Г10^-5 до 340^-2 Вб используют стандартные образцы статических магнитных свойств магнитотвёрдых материалов, определяемых по результатам измерений магнитного потока и индукции магнитного поля. Требования к метрологическим характеристикам приведены в таблице 8.

Таблица 8 - Требования к метрологическим характеристикам стандартных образцов, выполняющих функцию эталонов 2-го разряда

Продолжение таблицы 8

• 5.4.4 Рабочие эталоны 2-го разряда предназначены для передачи единиц магнитных величин установкам для измерений магнитных свойств МТМ методом прямых измерений и сличением при помощи образцов магнитных свойств.

• 6.1 В качестве средств измерений динамических магнитных свойств применя т следуие измерительные установки:

установки для измерений образцов кольцевой форм в диапазоне мощности магнитных потерь от 0,1 до 20,0 Вт в диапазоне частот от 50 до 240⁵Гц; в диапазоне удельной мощности магнитных потерь от 0,1 до 200,0 Вт/кг в диапазоне частот от 50 до 2П0⁵ Гц; в диапазоне магнитной индукции переменного магнитного поля от 0,1 до 2,0 Тл в диапазоне частот от 50 до 2П0⁴ Гц, изготовленных в соответствии с требованиями ГОСТ 12119.4, ГОСТ 12119.5, ГОСТ 12635, ГОСТ 10160;

установки c аппаратами Эпштейна, предназначенные для измерений удельной мощности магнитных потерь в диапазоне от 0,1 до 100,0 Вт/кг, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл в образцах электротехнической стали в виде набора полос длиной от 280 до 310 мм, ириной 30 мм, тол иной от 0,1 до 1,0 мм (образцах для аппарата Эп тейна) в диапазоне частот от 50 до 10000 Гц;

установки с аппаратами листов, предназначенн е для измерений удельной мощности магнитных потерь в диапазоне от 0,1 до 50,0 Вт/кг, магнитной индукции переменного магнитного поля в диапазоне от 0,1 до 2,0 Тл в образцах электротехнической стали в виде листов длиной от 280 до 1500 мм, шириной от 210 до 1350 мм, толщиной от 0,15 до 1,0 мм (образцах для аппарата листов) в диапазоне частот от 50 до 1000 Гц.

• 6.2 Предел допускаемых относительных погрешностей Д_О:

установок для измерений образцов МММ кольцевой формы составляет (1,2-15)% в зависимости от испытуемого материала, амплитуды магнитной индукции и частоты перемагничивания;

установок с аппаратами Эп тейна составляет (1,5 - 15) в зависимости от амплитуд магнитной индукции и частоты перемагничивания;

установок с аппаратами листов составляет (3 - 15) в зависимости от амплитуд магнитной индукции и частот перемагничивания.

• 6.3 В качестве средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от V10^-5 до 340^-2 Вб применяют установки для измерений магнитных свойств Т . иапазон измерений: магнитной индукции от 0,1 до 2,5 Тл, До = (1-6)%; магнитного потока от V10^-5 до 340^-2Вб, До = (1,0-6)%; намагниченности от 1 до 2000 кА/м, Д_о = (2 - 8) %; остаточной магнитной индукции от о,1 до 2,5 Тл, До = (2 - 8) %; остаточной намагниченности от 1 до 2000 кА/м, Д0= (2 - 8) %; коэрцитивной силы по индукции от 10 до 1890 кА/м, Д0= (2 - 12) %; коэрцитивной силы по намагниченности от 10 до 1890 кА/м, Д0 = (2 - 12) %; максимального энергетического произведения от 0,8 до 510 кДж/м³, Д0 = (3 - 16) %.

¹

Динамические магнитные свойства магнитомягких материалов - обобщённое наименование группы величин, характеризующих магнитные свойства МММ, под которыми понимается: мощность магнитных потерь, удельная мощность магнитных потерь, магнитная индукция переменного магнитного поля (амплитудное значение).

²

Статические магнитные свойства магнитотвёрдых материалов - обобщённое наименование группы величин, характеризующих магнитные свойства МТМ, под которыми понимается: магнитная индукция, магнитный поток, намагниченность, остаточная магнитная индукция, остаточная намагниченность, коэрцитивная сила по индукции, коэрцитивная сила по намагниченности, максимальное энергетическое произведение.

³

Эталоны сравнения в виде измерительных катушек предназначены для хранения, воспроизведения и передачи

⁴

с применением аппаратуры ГЭТ 198 единиц магнитной индукции и магнитного потока в воздухе рабочим

⁵

эталонам 1-го разряда в виде высокоточных измерительных установок для измерений статических магнитных свойств МТМ, а также проведения сличений с аналогичными эталонами, которые невозможно сличать непосредственно.

⁶

Например, применение «Государственной первичной референтной методики измерений магнитных свойств образцов магнитотвёрдых материалов на основе сплава неодим-железо-бор (NdFeB)» ФР.ПР1.34.2019.00008, «Государственной первичной референтной методики измерений магнитных свойств образцов магнитотвёрдых материалов на основе сплава самарий-кобальт (SmCo)» ФР.ПР1.34.2019.00006.
