Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 747639
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 550 от 23.03.2026

2026 год
месяц March
сертификация программного обеспечения

1343 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    марта     2026 г. № 550

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ ГПП-220

АУВП.41171

1.ФСК.РИК.0

24.07

69850-17

РТ-МП-

4871-500

2017

23.12.

2025

Общество с ограниченной ответственностью «Спецэнергострой» (ООО «Спецэнергострой»), г. Новосибирск

ООО

«МетроСервис», г. Красноярск

2.

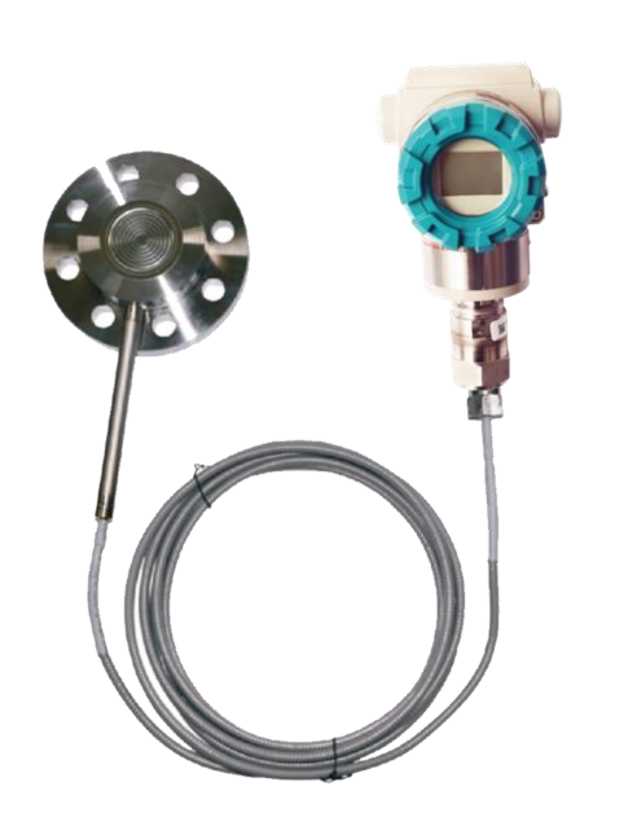

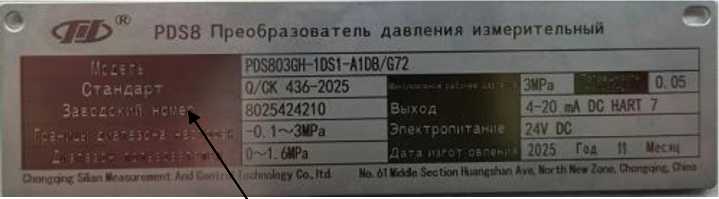

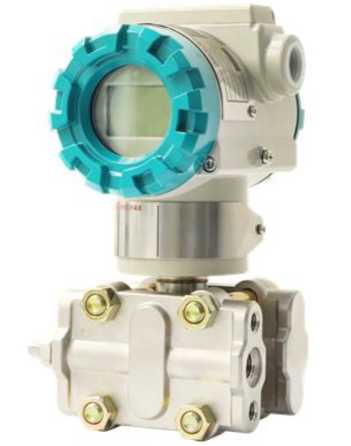

Преобразователи давления измерительные

PDS8

PDS803G №

8025396374,

PDS803A №

8025396375,

PDS805G №

8025396376,

PDS873A №

8725391859

89145-23

Chongqing Silian Measurement And Control Technology Co., ltd., Китай

МП 202-13

2022

23.12.

2025

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФБУ «НИЦ ПМ - РОСТЕСТ»,

г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   маРта    2026 г. №   550

Лист № 1 Регистрационный № 69850-17                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ ГПП-220 Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ ГПП-220 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

  • - сбор информации о результатах измерений активной и реактивной электрической энергии;

  • - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTS (SU);

  • - хранение информации по заданным критериям;

  • - доступ к информации и ее передача в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на

Лист № 2 Всего листов 10 входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервере баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД может быть оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер АУВП.411711.ФСК.РИК.024.07. Заводской номер указывается в паспорте-формуляре АИИС КУЭ, типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и

Лист № 3 Всего листов 10 обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияние на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Другие идентификационные данные

DataServer.exe, DataServerUSPD.exe

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

№ ИК

Наименование

ИК

Состав первого и второго уровней АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД, УССВ

ИВК

1

2

3

4

5

6

1

ОВ-220

ТВГ-УЭТМ®-220 кл.т 0,2S Ктт = 1000/5 Рег. № 52619-13

НКФ-220-58

кл.т 0,5 Ктн = 220000/^3/100/^3 Рег. №№ 89932-23

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

RTU-325T Рег. № 44626

10

СТВ-01 Рег. № 49933

12

2

ВЛ 220 кВ

Томская

ТЭЦ-3 - ГПП-

220

I цепь (Т-211)

ТВГ-УЭТМ®-220 кл.т 0,2S Ктт = 1000/5 Рег. № 52619-13

НКФ-220-58

кл.т 0,5 Ктн = 220000/^3/100/^3

Рег. № 89932-23

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

3

ВЛ 220 кВ

Томская ТЭЦ-3

- ГПП-220 II цепь (Т-212)

ТВГ-УЭТМ®-220 кл.т 0,2S Ктт = 1000/5 Рег. № 52619-13

НКФ-220-58

кл.т 0,5 Ктн = 220000/^3/100/^3

Рег. № 89932-23

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

1

2

3

4

5

6

4

ВЛ 220 кВ ГПП-220 -

ЭС-2 СХК

(Т-214)

ТВГ-УЭТМ®-220 кл.т 0,2S Ктт = 1000/5 Рег. № 52619-13

НКФ-220-58

кл.т 0,5

Ктн = 220000/^3/100/^3

Рег. № 89932-23

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

RTU-

325T Рег. № 44626

10

СТВ-01 Рег. № 49933

12

5

ОВ-110-1

ТВ-110/50

кл.т 0,5 Ктт = 1000/5 Рег. № 3190-72

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5 ег. № 31857-11

6

ОВ-110-2

ТВ-110/50 кл.т 0,5 Ктт = 1000/5 Рег. № 3190-72

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

ег. № 31857-11

7

ВЛ 110 кВ ГПП-220 -

ОЭЗ Север

I цепь

ТГФМ-110 кл.т 0,2S Ктт = 300/5 Рег. № 52261-12

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800

кл.т 0,2S/0,5

Рег. № 31857-11

8

ВЛ 110 кВ ГПП-220 -

ГПП-3

(С-115)

ТФЗМ

кл.т 0,5

Ктт = 600/5

Рег. № 79095-20

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800

кл.т 0,2S/0,5

Рег. № 31857-11

9

ВЛ 110 кВ ГПП-220 -

ГПП-14

(С-120)

ТФНД-110М кл.т 0,5 Ктт = 300/5   К

Рег. № 2793-71

НКФ-110-57 У1 кл.т 0,5

<тн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

ег. № 31857-11

10

ВЛ 110 кВ

ГПП-220 - ЛПК I цепь

(С- 121)

ТГФМ-110 II* кл.т 0,2S Ктт = 300/5 Рег. № 36672-08

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

11

ВЛ 110 кВ ГПП-220 -

ГПП-16

(С-122)

ТФНД-110М кл.т 0,5 Ктт = 300/5 Рег. № 2793-71

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

12

ВЛ 110 кВ ГПП-220 - ГПП-

1

(С-123)

ТФНД-110М кл.т 0,5 Ктт = 300/5 Рег. № 2793-71

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

13

ВЛ 110 кВ

ГПП-220 - ЛПК II цепь (С-124)

ТГФМ-110 II* кл.т 0,2S Ктт = 300/5 Рег. № 36672-08

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

14

ВЛ 110 кВ

ГПП-220 - ГПП-

2

(С-125)

ТФНД-110М кл.т 0,5 Ктт = 300/5 Рег. № 2793-71

НКФ-110-57 У1 кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

1

2

3

4

5

6

15

ВЛ 110 кВ

ГПП-220 - ОЭЗ Север II цепь

ТГФМ-110

кл.т 0,2S

Ктт = 300/5

Рег. № 52261-12

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

RTU-

325T Рег. № 44626

10

СТВ-01 Рег. № 49933

12

16

ВЛ 110 кВ

ГПП-220 - ГПП-2

СХК с отпайками (Т-2)

ТФНД-110М кл.т 0,5 Ктт = 300/5 Рег. № 2793-71

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

17

ВЛ 110 кВ

ГПП-220 -

Пиковая

(Т-4А)

ТФНД-110М кл.т 0,5 Ктт = 300/5 Рег. № 2793-71

НКФ-110-57 У1

кл.т 0,5

Ктн = 110000/^3/100/^3

Рег. № 80015-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

18

Ф-ТМХ

ТВЛМ-10

кл.т 0,5

Ктт = 200/5

Рег. № 83411-21

НТМИ-10-66 У3 кл.т 0,5

Ктн = 10000/100

Рег. № 80231-20

Альфа А1800 кл.т 0,2S/0,5

Рег. № 31857-11

19

ВЛ 220 кВ

АС Брест

ТВГ-УЭТМ®-220 кл.т 0,2S Ктт = 1000/5 Рег. № 52619-13

НКФ-220-58

кл.т 0,5 Ктн = 220000/^3/100/^3

Рег. № 89932-23

СТЭМ-

300.255SU

кл.т 0,2S/0,5

Рег. № 71771-18

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2. Допускается замена УСПД и УССВ ИВК на аналогичные утвержденных типов.

  • 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа.

  • 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменение в эксплуатационные документы. Технический акт хранится вместе с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< Тизм <I100%

I100 %< !изм <1120%

1

2

3

4

5

6

1-4,7,10,13,15

(Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

1

2

3

4

5

6

6,8,9,11,12,14,16-18 (Счетчик 0,2 S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< 1изм <I100%

I100 %< Гизм <1120%

1-4,7,10,13,15

(Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

6,8,9,11,12,14,16-18 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

19 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< Тизм <I100%

I100 %< !изм <1120%

1-4,7,10,13,15 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

6,8,9,11,12,14,16-18 (Счетчик 0,2 S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< ^зм <I100%

I100 %< !изм <1120%

1-4,7,10,13,15

(Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,4

2,2

1,9

1,9

0,5

2,0

1,9

1,6

1,6

6,8,9,11,12,14,16-18 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

3,0

2,0

1,7

1

2

3

4

5

6

19 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,4

2,2

1,9

1,9

0,5

2,0

1,9

1,6

1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTS (SU), (±Д), с

5

Примечания:

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cosф=1,0 нормируются от 11% , границы интервала допускаемой относительной погрешности 51(2)%р и 62%q для cosф=1,0 нормируются от 12% .

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

19

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

- температура окружающей среды для счетчиков электроэнергии, °C

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды, оС:

- для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии:

Альфа А1800

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

СТЭМ-300.255SU

- среднее время наработки на отказ, ч, не менее

220000

- среднее время восстановления работоспособности, ч

2

УСПД RTU-325T:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени СТВ-01:

- средняя наработка на отказ, ч, не менее

55000

1

2

Глубина хранения информации:

Счетчики электроэнергии:

Альфа А1800

  • - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

  • - при отключении питания, лет, не менее

CI3M-300.255SU

  • - тридцатиминутный профиль нагрузки, сут, не менее УСПД

  • - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

  • - при отключении питания, лет, не менее

ИВК:

  • - результаты измерений, состояние объектов и средств измерений, лет, не менее

45

5

125

45

5

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться помощью электронной почты и сотовой связи.

Регистрация событий:

  • - в журнале событий счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчётчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

Защита информации на программном уровне:

  • - пароль на электросчетчиках;

  • - пароль на УСПД;

  • -  пароли на сервере, предусматривающие разграничение правд доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени (функция автоматизирована) в:

  • - электросчетчиках;

  • - УСПД.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформатор тока

ТВГ-УЭТМ®-220

15

Трансформатор тока

ТВ-110/50

6

Трансформатор тока

ТГФМ-110

6

Трансформатор тока

ТФЗМ

3

Трансформатор тока

ТФНД-110М

12

Трансформатор тока

ТГФМ-110 II*

6

Трансформатор тока

ТВЛМ-10

2

Трансформатор напряжения

НКФ-220-58

6

Трансформатор напряжения

НКФ-110-57 У1

12

Трансформатор напряжения

НТМИ-10-66У3

1

Счетчики электрической энергии

Альфа А1800

18

Счетчик электрической энергии

СТЭМ-300.255SU

1

Радиосервер точного времени (ИВК)

СТВ-01

1

Устройство сбора и передачи данных

RTU-325T

1

Программное обеспечение

СПО АИИС КУЭ ЕНЭС (Метроскоп)

1

Паспорт-формуляр

4716016979.411711.АУВП.411711.

1

ФСК.РИК.024.07.ПФ

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ ГПП-220», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418 г. Москва, Нахимовский пр-кт, 31 Телефон: +7 (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310639

В части вносимых изменений:

Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)

Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, 6а Телефон: (391) 224-85-62

E-mail: e.e.servis@mail.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311779




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

23 марта 2026 г.

550

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель Руководителя

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Е.Р. Лазаренко




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   маРта    2026 г. №   550

Лист № 1 Регистрационный № 89145-23                                         Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные PDS8 Назначение средства измерений

Преобразователи давления измерительные PDS8 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений абсолютного и избыточного давления жидкостей и газов, а также избыточного давления-разрежения газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.

Описание средства измерений

Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом на базе HART-протокола или цифровой выходной сигнал по протоколам Profibus-PA, Foundation Fieldbus.

Корпус преобразователей имеет возможность поворота на угол до ±270 градусов.

Преобразователи изготавливаются следующих модификаций: PDS803, PDS805, PDS813, PDS815, PDS873, PDS879.

В зависимости от вида измеряемого давления и вида присоединения к процессу преобразователи имеют следующие исполнения:

G - преобразователи избыточного давления (без/с фланцем и капиллярной линией); А - преобразователи абсолютного давления (без/с фланцем и капиллярной линией); B - преобразователи избыточного давления с фланцем и капиллярной линией; C - преобразователи абсолютного давления с фланцем и капиллярной линией.

Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием и видами взрывозащиты; наличием дисплея, типами присоединений к процессу, видами измеряемых сред.

Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.

Общий вид преобразователей представлен на рисунках 1 - 6.

Заводской номер в виде цифрового/буквенного-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 7.

Конструкция преобразователей не предусматривает нанесение на корпус знака поверки. Пломбирование преобразователей не предусмотрено.

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей давления измерительных PDS803G/A, PDS815G, PDS815A

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 2 - Общий вид преобразователей давления измерительных PDS805G/A

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 3 - Общий вид преобразователей давления измерительных PDS813G

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 4 - Общий вид преобразователей давления

измерительных PDS815G, PDS815A

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 5 - Общий вид преобразователей давления измерительных PDS873G/A, PDS815B, PDS815C

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru
Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

Рисунок 6 - Общий вид преобразователей давления измерительных PDS879G

Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru
Приказ Росстандарта №550 от 23.03.2026, https://oei-analitika.ru

\

Место нанесения заводского номера

Рисунок 7 - место нанесения заводского номера на преобразователи давления измерительные PDS8

Программное обеспечение

Преобразователи давления измерительные PDS8 имеют встроенное метрологически значимое программное обеспечение (далее - ПО).

Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

HART

Profibus-PA

Foundation

Fieldbus

Идентификационное наименование ПО

PDS-H

PDS-P

PDS-F

Номер версии (идентификационный номер) ПО

2.0хх

1.5хх

1.5хх

Цифровой идентификатор ПО

-

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Код диапазона измерений

А

B

C

D

E

F

G

Границы диапазона возможных настроек (от Рмин до Рмакс), МПа: 1)2)

PDS803G

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 20

от -0,1 до 40

от -0,1 до 70

PDS803A

-

от 0 до 0,025

от 0 до 0,13

от 0 до 0,5

от 0 до 3

от 0 до 20

PDS805G

от -0,01 до 0,01

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 16

от -0,1 до 40

PDS 805A

-

от 0 до 0,025

от 0 до 0,13

от 0 до 0,5

от 0 до 3

от 0 до 16

PDS813G

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 6,3

PDS815G

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 4

PDS815B

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 4

PDS815A

от 0 до 0,025

от 0 до 0,13

от 0 до 0,5

от 0 до 3

PDS815C

от 0 до 0,025

от 0 до 0,13

от 0 до 0,5

от 0 до 3

PDS873G

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 20

от -0,1 до 40

PDS873A

-

от 0 до 0,025

от 0 до 0,13

от 0 до 0,5

от 0 до 3

от 0 до 20

PDS879G

-

от -0,1 до 0,1

от -0,1 до 0,4

от -0,1 до 3

от -0,1 до 10

-

Максимальный диапазон измерений (ДИмакс), .

МПа: 1) 2)

PDS803G

-

0,1

0,4

3

20

40

70

PDS803A

-

0,025

0,13

0,5

3

20

PDS805G

0,01

0,1

0,4

3

16

40

PDS 805A

-

0,025

0,13

0,5

3

16

PDS813G

-

0,1

0,4

3

6,3

PDS815G

-

0,1

0,4

3

4

PDS815B

0,1

0,4

3

4

PDS815A

0,025

0,13

0,5

3

PDS815C

0,025

0,13

0,5

3

PDS873G

0,1

0,4

3

20

40

PDS873A

0,025

0,13

0,5

3

20

PDS879G

0,1

0,4

3

10

-

-

Минимальный диапазон измерений (ДИмин), кПа:1)2)

PDS803G

-

1

4

30

200

400

700

PDS803A

-

0,5

2,6

5

30

200

-

Наименование характеристики

Значение

Код диапазона измерений

А

B

C

D

E

F

G

PDS805G

0,5

1

4

30

200

400

PDS 805A

-

0,5

2,6

5

30

200

PDS813G

-

10

15

100

200

PDS815G

-

10

4

30

200

PDS815B

-

10

4

30

200

PDS815A

0,5

2,6

5

300

PDS815C

0,5

2,6

5

300

PDS873G

5

20

150

600

2000

PDS873A

5

10

25

150

1000

PDS879G

10

20

150

600

-

Пределы допускаемой основной приведенной к настроенному диапазону изме

рений (ДИнастр) погрешности, ±y, %: 2)

PDS803G

r < 10

-

±0,05; ±0,075; ±0,1

±0,05; ±0,075; ±0,1

±0,025; ±0,05;

±0,025; ±0,05;

±0,05; ±0,075; ±0,1

±0,05; ±0,075; ±0,1

±0,075; ±0,1

±0,075; ±0,1

10 <r < 100

-

Y = ±0,025 %

-

-

±(0,01+0,0015t)

±(0,01+0,0015t)

-

-

Y = ±0,05 %

±(0,014+0,0036^)

±(0,014+0,0036t)

±(0,035+0,0015t)

±(0,035+0,0015t)

±(0,014+0,0036t)

±(0,014+0,0036t)

Y = ±0,075 %

±(0,039+0,0036 т)

±(0,039+0,0036 t)

±(0,06+0,0015 •r)

±(0,06+0,0015 •r)

±(0,039+0,0036 t)

±(0,039+0,0036t)

Y = ±0,1 %

±(0,064+0,0036т)

±(0,064+0,0036t)

±(0,085+0,0015t)

±(0,085+0,0015t)

±(0,064+0,0036t)

±(0,064+0,0036t)

Наименование характеристики

Значение

Код диапазона измерений

А

B

C

D

E

F

G

PDS803A r < 10

10 <r < 100

  • Y = ±0,025 %

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

PDS805G r < 10

r < 20

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

10 <r < 100

  • Y = ±0,025 %

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

PDS805A r < 10

10 <r < 100

  • Y = ±0,025 %

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

±0,05; ±0,075; ±0,1 ±(0,023+0,027т) ±(0,048+0,027т) ±(0,073+0,027т)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t);

±(0,039+0,0036t) ±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t);

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t)

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t);

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t);

±(0,05+0,0025t) ±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t)

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t)

±(0,075+0,0025t)

±0,025; ±0,05;

±0,075; ±0,1

±(0,01+0,0015t) ±(0,035+0,0015t) ±(0,06+0,0015t) ±(0,085+0,0015t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t)

±(0,075+0,0025t)

±0,025; ±0,05;

±0,075; ±0,1

(0,01+0,0015)t ±(0,035+0,0015t) ±(0,06+0,0015t) ±(0,085+0,0015t)

±0,025; ±0,05; ±0,075; ±0,1

±(0,01+0,0015t) ±(0,035+0,0015t) ±(0,06+0,0015t) ±(0,085+0,0015t)

±0,025; ±0,05;

±0,075; ±0,1

±(0,01+0,0015t) ±(0,035+0,0015t);

±(0,06+0,0015t) ±(0,085+0,0015t)

±0,05; ±0,075; ±0,1

±(0,015+0,0035t) ±(0,04+0,0035t) ±(0,065+0,0035t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t) ±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,015+0,0035t) ±(0,04+0,0035t) ±(0,065+0,0035t)

-

Наименование характеристики

Значение

Код диапазона измерений

А

B

C

D

E

F

G

PDS813G r < 10

10 <r < 100

  • Y = ±0,025 %

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

PDS815G r < 10

10 <r < 100

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

PDS 815A r < 10

10 < r < 50

  • Y = ±0,05 %

  • Y = ±0,075 %

  • Y = ±0,1 %

10 <r < 100

  • Y = ±0,05 %

  • Y = ±0,075 %

Y = ±0,1 %

PDS815B

r < 5

-

±0,05; ±0,075; ±0,1

±(0,014+0,0036т)

±(0,039+0,0036т)

±(0,064+0,0036т)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t)

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t)

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,1

±(0,04+0,012t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t) ±(0,05+0,0025t)

±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t) ±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,014+0,0036t)

±(0,039+0,0036t)

±(0,064+0,0036t)

±0,1

±(0,04+0,012t)

±0,025; ±0,05; ±0,075; ±0,1

±(0,01+0,0015t) ±(0,035+0,0015t) ±(0,06+0,0015t) ±(0,085+0,0015t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t) ±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t)

±(0,075+0,0025t)

±0,1

±(0,04+0,012t)

±0,025; ±0,05;

±0,075; ±0,1

±(0,01+0,0015t) ±(0,035+0,0015t) ±(0,06+0,0015t) ±(0,085+0,0015t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t) ±(0,075+0,0025t)

±0,05; ±0,075; ±0,1

±(0,025+0,0025t)

±(0,05+0,0025t)

±(0,075+0,0025t)

±0,1

±(0,04+0,012t)

-

-

Наименование характеристики

Значение

Код диапазона измерений

А

B

C

D

E

F

G

5 < r < 30

PDS815C

r < 5

5 < r < 30

PDS873G r < 5

5 < r < 30

PDS873A

r < 5

5 < r < 30

PDS879G r < 5

5 < r < 30

-

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

±0,1

±(0,04+0,012^r)

-

Вариация выходного сигнала, % (от ДИнастр), не более

0,81у1

Пределы допускаемой дополнительной приведенной к наст от нормальной

роенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха (от +21 до +25 °С), в диапазоне рабочих температур, %/ 28 °С:

PDS803G

PDS803A

PDS805G

PDS805A

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06-r+0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06t+0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t+0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

±(0,06t +0,01)

Наименование характеристики

Значение

Код диапазона измерений

А         |           B           |           C

D           |           E           |            F            |           G

PDS813G

PDS815G

PDS815A

PDS873G

PDS873A

PDS879G

PDS815B

PDS815C

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06т +0,01)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г+0,35) ±(0,06-г+0,35) ±(0,06-г+0,35) ±(0,06-г+0,35) ±(0,06-г+0,35)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г +0,01)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

±(0,06-г+0,35)

-

Примечания:

  • 1) 1 В меню преобразователей предусмотрен выбор единицах измерения давления, допущенных к применению в РФ (Па, кгс/см2, ат., мм вод. ст., м вод. ст., бар, мбар, МПа, мм рт. ст.).

  • 2) Конкретные значения указаны в паспорте.

Коэффициент перенастройки (r) равен отношению максимального диапазона измерений ДИмакс к настроенному диапазону измерений (диапазон пользователя) ДИнастр: r = ДИмакс/ДИнастр.

Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового индикатора (ЖКИ) преобразователя.

При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИнастр), лежащий внутри границ от Рмин до Рмакс, но величина диапазона измерений должна быть не менее ДИмин и не более ДИмакс.

Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

  • - аналоговый (в виде сигналов постоянного тока), мА

  • - цифровой

от 4 до 20 HART, Profibus-PA, Foundation Fieldbus

Напряжение питания постоянного тока, В

  • - коммуникация HART

  • - коммуникация Foundation Fieldbus и Profibus

от 10,5 до 45

от 9 до 32

Условия эксплуатации:

  • - температура окружающей среды1), °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -60 до +80

95

от 84,0 до 106,7

Масса, кг, не более 2)

48

Габаритные размеры (высота; ширина; длина), мм, не более: 2) 3)

188x105x125

Маркировка взрывозащиты

0Ex ia IIC T4 Ga X 0Ex ia IIC T6 Ga X

0/1 Ex db IIC T6 Ga/Gb X Ex tb IIIC T80 °С Db X

Примечания:

  • 1) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем) воздействие температуры окружающего воздуха ниже минус 35 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления.

  • 2) Конкретные значения указаны в паспорте.

  • 3) В зависимости от модели и исполнения, без учета параметров фланцев, выносных разделительных мембран (при наличии).

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

270000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта - типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления измерительный

PDS8

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. 1)

Примечание:

1) Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей,

поставляемых в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе 1.1 «Общие сведения» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям давления измерительным PDS8

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 140-2 - 1408 Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 № 2667

Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., ltd., Китай

Правообладатель

Chongqing Silian Measurement And Control Technology Co., ltd., Китай

Адрес: No.61 Middle Section Of Mount Huangshan Avenue, Northern New District, Chongqing, China

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com, web-сайт: www.cqcsmc.com

Изготовитель

Chongqing Silian Measurement And Control Technology Co., ltd., Китай

Адрес: No.61 Middle Section Of Mount Huangshan Avenue, Northern New District, Chongqing, China

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com, web-сайт: www.cqcsmc.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
