№831 от 30.04.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747823
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (7)
Приказы по основной деятельности по агентству Вн. Приказ № 831 от 30.04.2026
Р Е Е к приказу Федерального агентства по техническому регулировани
и метрологии
30 апреля хг 831
от «___» ___________2026 г. №_____
Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Хроматографы газовые аналитические |
"Цвет-800" |
16904-11 |
Общество с ограниченной ответственностью Торговый Дом "Цвет" (ООО Торговый Дом "Цвет"), Нижегородская обл., г. Дзержинск |
18.05.2031 | |
|
2. |
Микрошприцы |
серии МШ-10, МШ- 50 и МШ-1М |
8235-11 |
Общество с ограниченной ответственностью Торговый Дом "Цвет" (ООО Торговый Дом "Цвет"), Нижегородская обл., г. Дзержинск |
18.05.2031 | |
|
3. |
Газоанализаторы |
ДАГ-510 |
28679-05 |
Общество с ограниченной ответственностью "Дитангаз" (ООО "Дитангаз"), г. Нижний Новгород |
28.06.2031 |
|
4. |
Рабочие эталоны активности ионов калия в водных растворах |
РЭАИ-К |
43472-21 |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
03.11.2031 |
|
5. |
Рабочие эталоны активности ионов натрия в водных растворах |
РЭАИ-Na |
43471-21 |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
26.10.2031 |
|
6. |
Рабочие эталоны активности ионов хлора в водных растворах |
РЭАИ-Cl |
43476-21 |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
26.10.2031 |
|
7. |
Рабочие эталоны активности ионов фтора в водных растворах |
РЭАИ-F |
43473-21 |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, пгт. Менделеево |
26.10.2031 |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
30 апреля 2026 г.
831
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 30 » ап_^ля 2026 г. № 83 1
Лист № 1
Всего листов 3
Регистрационный № 43473-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны активности ионов фтора в водных растворах РЭАИ-F Назначение средства измеренийРабочие эталоны активности ионов фтора в водных растворах РЭАИ-F (далее - рабочие эталоны) предназначены для воспроизведения и передачи показателя активности и единицы активности ионов фтора в водных растворах.
Описание средства измеренийРабочие эталоны представляют собой раствор натрия фтористого (NaF) степени чистоты ч.д.а. по ГОСТ 4463-76 в воде степени чистоты II по ГОСТ Р 52501-2005.
Принцип действия основан на воспроизведении значения активности ионов фтора. Рабочий эталон расфасован в пластмассовый флакон со значением активности ионов фтора 7,59^10-2 моль/дм3. Флакон герметичен и имеет завинчивающуюся крышку с защитным кольцом.
Рабочие эталоны с другими значениями активности ионов фтора получают из исходного раствора методом разбавления в соответствии с разделом паспорта, входящего в комплект поставки.

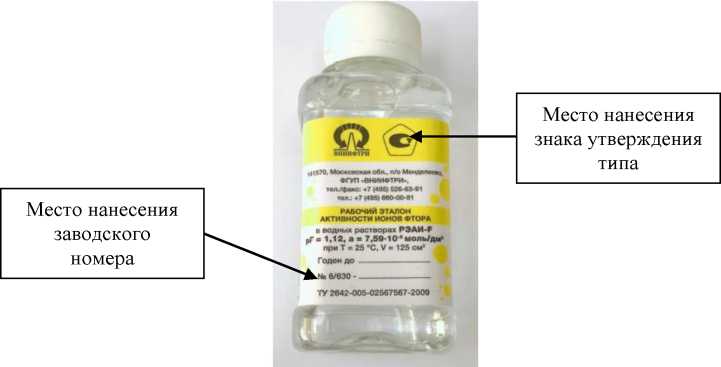

Общий вид рабочего эталона представлен на рисунке 1.
Рисунок 1 - Общий вид рабочего эталона
Заводской номер наносится на этикетку, выполненную типографским способом, на флакон в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на рабочие эталоны не предусмотрено. Пломбирование не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения показателя активности pF |
1,12 2,05 3,02 4,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения показателя активности pF при температуре раствора +(25+0,1) °С |
+ 0,01 |
|
Воспроизводимые значения активности ионов фтора, моль/дм3 |
7,59-10-2 8,91-10-3 9,55-10-4 9,77-10-5 |
|
Пределы допускаемой относительной погрешности воспроизведения активности, % |
+0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Объём раствора, см3 |
от 115 до 125 |
|
Ёмкость флакона, см3, не более |
125 |
|
Рабочие условия применения:
|
от +15 до +35 от 84 до 107 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок годности, год |
1 |
наносится на титульный лист паспорта и этикетку типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность рабочих эталонов
|
Наименование |
Обозначение |
Количество |
|
1 Рабочий эталон активности ионов |
РЭАИ-F |
по заказу |
|
фтора в водных растворах |
(ТУ 2642-005-02567567-2009) | |
|
2 Паспорт |
- |
1 шт. |
приведены в разделе 5 документа «Рабочий эталон активности ионов фтора в водных растворах РЭАИ-F. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 4463-76. Реактивы. Натрий фтористый. Технические условия
ТУ 2642-005-02567567-2009. Рабочие эталоны активности ионов в водных растворах РЭАИ. Технические условия.
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,
пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Уникальный номер записи в реестре аккредитованных лиц 30002-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 30 » ап_^ля 2026 г. № 83 1Лист № 1
Всего листов 3
Регистрационный № 43476-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны активности ионов хлора в водных растворах РЭАИ-Cl Назначение средства измеренийРабочие эталоны активности ионов хлора в водных растворах РЭАИ-Cl (далее - рабочие эталоны) предназначены для воспроизведения и передачи показателя активности и единицы активности ионов хлора в водных растворах.
Описание средства измеренийРабочие эталоны представляют собой раствор натрия хлористого (NaCl) степени чистоты х.ч. по ГОСТ 4233-77 в воде степени чистоты II по ГОСТ Р 52501-2005.
Принцип действия основан на воспроизведении значения активности ионов хлора. Рабочий эталон расфасован в пластмассовый флакон со значением активности ионов хлора 7,59^10-2 моль/дм3. Флакон герметичен и имеет завинчивающуюся крышку с защитным кольцом.
Рабочие эталоны с другими значениями активности ионов хлора получают из исходного раствора методом разбавления в соответствии с разделом паспорта, входящего в комплект поставки.

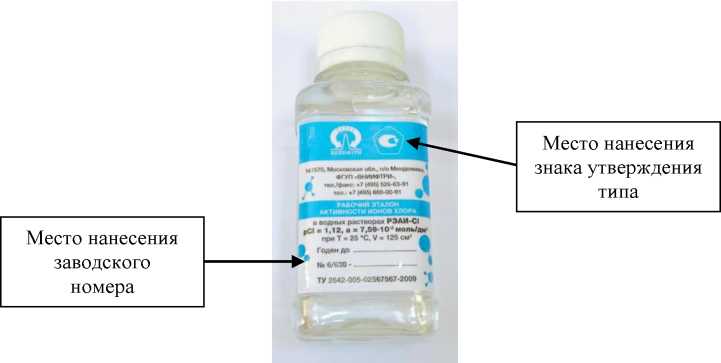

Общий вид рабочего эталона представлен на рисунке 1.
Рисунок 1 - Общий вид рабочего эталона
Заводской номер наносится на этикетку, выполненную типографским способом, на флакон в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на рабочие эталоны не предусмотрено. Пломбирование не предусмотрено.
Лист № 2 Всего листов 3 Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения показателя активности pCl |
1,12 2,05 3,02 4,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения показателя активности pCl при температуре раствора +(25+0,1) °С |
+ 0,01 |
|
Воспроизводимые значения активности ионов хлора, моль/дм3 |
7,59-10-2 8,91-10-3 9,55-10-4 9,77-10-5 |
|
Пределы допускаемой относительной погрешности воспроизведения активности, % |
+0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Объём раствора, см3 |
от 115 до 125 |
|
Ёмкость флакона, см3, не более |
125 |
|
Рабочие условия применения:
|
от +15 до +35 от 84 до 107 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок годности, год |
1 |
наносится на титульный лист паспорта и этикетку типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность рабочих эталонов
|
Наименование |
Обозначение |
Количество |
|
1 Рабочий эталон активности ионов хлора в водных растворах |
РЭАИ-Cl (ТУ 2642-005-02567567-2009) |
по заказу |
|
2 Паспорт |
- |
1 шт. |
|
3 Транспортная тара |
- |
1 шт. |
приведены в разделе 5 документа «Рабочий эталон активности ионов хлора в водных растворах РЭАИ-Cl. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 4233-77. Натрий хлористый. Технические условия
ТУ 2642-005-02567567-2009. Рабочие эталоны активности ионов в водных растворах РЭАИ. Технические условия.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,
пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Уникальный номер записи в реестре аккредитованных лиц 30002-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 30 » ап_^ля 2026 г. № 83 1Лист № 1 Регистрационный № 8235-11 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
МИКРОШПРИЦЫ СЕРИИ МШ-10, МШ-50 и МШ-1МНазначение средства измерений
Микрошприцы серии МШ-10 (МШ-10, МШ-10М, МШ-10Н), микрошприцы МШ-50 и МШ-1М предназначены для измерения объема жидкой пробы при ее введении в дозатор-испаритель хроматографа.
Описание средства измерений
Действие микрошприцев серии МШ-10 и МШ-50 основано на вытеснении определенного объема жидкости, заключенного в калиброванном канале стеклянного баллона микрошприца металлическим поршнем. Действие микрошприца МШ-1М основано на вытеснении определенного объема жидкости, заключенного в игле микрошприца металлическим поршнем.
Измерение дозируемого объема осуществляется с помощью линейной шкалы, нанесенной на стеклянный баллон.
Микрошприц МШ-10 имеет направляющую с ограничителем, позволяющим зафиксировать объем, выбранный для дозирования жидкости. Игла имеет заостренный скос на конце.
Микрошприц МШ-10М не имеет направляющей с ограничителем, а игла на конце имеет заостренный скос.
Микрошприц МШ-10Н имеет направляющую, а игла имеет заостренный скос на конце. Фиксация постоянного объема дозируемой жидкости осуществляется установкой на штоке поршня фторопластовой трубки 2,0х0,3 мм, ограничивающей ход поршня. Длина трубки определяется по месту.
Микрошприц МШ-50 имеет вклеенную иглу. Отбор пробы осуществляется при выдвижении металлического поршня за кнопку поршня, при этом игла опущена в жидкость. Попавшие пузырьки воздуха удалить из канала микрошприца неоднократным прокачиванием поршня.
Заводской номер, состоящий из арабских цифр, и буквенно-цифровое обозначение микрошприца выполнены типографским способом и приведены на шильдике, прикрепленном к штоку микрошприца при помощи нити.
МШ-10
МШ-50
МШ-1М
МШ-10Н
Рисунок 1 - Общий вид микрошприцев
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра |
значение по техническим условиям | ||
|
микрошприцы серии МШ-10 |
микрошприцы МШ-50 |
микрошприцы МШ-1М | |
|
Диапазон дозируемого объема, мкл |
1 - 10 |
5 - 50 |
0,1 - 1 |
|
Цена деления, мкл |
0,2 |
1 |
0,02 |
|
Предел допускаемой основной | |||
|
приведенной погрешности, % |
±5 |
±5 |
±6 |
|
Предел допускаемого СКО случайной | |||
|
составляющей погрешности, % |
1 |
1 |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Микрошприцы должны быть герметичны в течение 15 секунд при избыточном давлении |
(0,3±0,01) МПа |
|
критерий предельного состояния микрошприца |
неустранимая негерметичность |
|
Условия эксплуатации:
|
от +10 до +35 от 30 до 80 от 630 до 800 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Групповые и индивидуальные показатели надежности: средняя наработка на отказ средняя наработка до отказа средний ресурс работы микрошприца, не менее установленный ресурс |
50000 уколов 10000 уколов 60000 уколов 55000 уколов |
|
средний срок сохраняемости, не менее |
1 года |
Микрошприцы по надежности относятся к невосстанавливаемым изделиям группы II, вида I в соответствии с ГОСТ 27.003.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплект поставки микрошприцев
|
Наименование |
Обозначение |
Количество на исполнении | ||||
|
МШ-10 |
МШ-10М |
МШ-10Н |
МШ-50 |
МШ-1М | ||
|
Микрошприц | ||||||
|
МШ-10 |
5Е2.833.166 |
2 | ||||
|
МШ-10М |
5Е2.833.106 |
2 | ||||
|
МШ-10Н |
5Е2.833.166-02 |
2 | ||||
|
МШ-50 |
5Е2.833.104 |
2 | ||||
|
МШ-1М |
5Е2.833.105 |
2 | ||||
|
Руководство по |
5Е2.833.106 РЭ |
1 экз. |
1 экз. |
1 экз. | ||
|
эксплуатации |
5Е2.833.104 РЭ |
1 экз. | ||||
|
5Е2.833.105 РЭ |
1 экз. | |||||
|
5Е4.161.025 |
1 |
1 |
1 |
1 | ||
|
Футляр |
5Е4.161.034 |
1 | ||||
|
Иглочистка |
5Е6.894.007 |
1 |
1 |
1 |
1 | |
Методы измерений отражены в руководстве по эксплуатации для микрошприцев серии МШ-10 проводится согласно 5Е2.833.106РЭ; для микрошприцев серии МШ-1М проводится согласно5Е2.833.105 РЭ; для микрошприцев серии МШ-50 проводится согласно 5Е2.833.104РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия: 6-2000 5Е2.833.106ТУ; 6-2000 5Е2.833.104ТУ; 6-2000 5Е2.833.105ТУ
Изготовитель
Полное наименование: общество с ограниченной ответственностью Торговый Дом «Цвет»
Адрес: 606000, Россия, Нижегородская обл., г. Дзержинск тел. (8313) 26-43-20, 22-35-87 факс (8313) 26-19-62
E-mail: tswet@.tswet.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1 Тел. 8(800) 200-22-14
E-mail: mail@nncsm.ra
Web-сайт: http://www.nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц 30011-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 30 » апреля 2026 Г. № 83 1Лист № 1
Всего листов 3
Регистрационный № 43472-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны активности ионов калия в водных растворах РЭАИ-K Назначение средства измеренийРабочие эталоны активности ионов калия в водных растворах РЭАИ-K (далее - рабочие эталоны) предназначены для воспроизведения и передачи показателя активности и единицы активности ионов калия в водных растворах.
Описание средства измеренийРабочие эталоны представляют собой раствор калия хлористого (KCl) степени чистоты х.ч. по ГОСТ 4234-77 в воде степени чистоты II по ГОСТ Р 52501-2005.
Принцип действия основан на воспроизведении значения активности ионов калия. Рабочий эталон расфасован в пластмассовый флакон со значением активности ионов калия 7,59^10-2 моль/дм3. Флакон герметичен и имеет завинчивающуюся крышку с защитным кольцом.
Рабочие эталоны с другими значениями активности ионов калия получают из исходного раствора методом разбавления в соответствии с разделом паспорта, входящего в комплект поставки.
Общий вид рабочего эталона представлен на рисунке 1.
Место нанесения
Рисунок 1 - Общий вид рабочего эталона
Место нанесения знака утверждения типа
заводского номера
Заводской номер наносится на этикетку, выполненную типографским способом, на флакон в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на рабочие эталоны не предусмотрено. Пломбирование не предусмотрено.
Лист № 2 Всего листов 3 Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения показателя активности pK |
1,12 2,05 3,02 4,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения показателя активности pK при температуре раствора +(25+0,1) °С |
+0,01 |
|
Воспроизводимые значения активности ионов калия, моль/дм3 |
7,59-10-2 8,91-10-3 9,55-10-4 9,77-10-5 |
|
Пределы допускаемой относительной погрешности воспроизведения активности, % |
+0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Объём раствора, см3 |
от 115 до 125 |
|
Ёмкость флакона, см3, не более |
125 |
|
Рабочие условия применения:
|
от +15 до +35 от 84 до 107 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок годности, год |
1 |
наносится на титульный лист паспорта и этикетку типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность рабочих эталонов
|
Наименование |
Обозначение |
Количество |
|
1 Рабочий эталон активности ионов |
РЭАИ-K |
по заказу |
|
калия в водных растворах |
(ТУ 2642-005-02567567-2009) | |
|
2 Паспорт |
1 шт. |
приведены в разделе 5 документа «Рабочий эталон активности ионов калия в водных растворах РЭАИ-K. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 4234-77. Реактивы. Калий хлористый. Технические условия
ТУ 2642-005-02567567-2009. Рабочие эталоны активности ионов в водных растворах РЭАИ. Технические условия.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,
пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Уникальный номер записи в реестре аккредитованных лиц 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 30 » ап_^ля 2026 г. № 83 1Лист № 1
Всего листов 3
Регистрационный № 43471-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны активности ионов натрия в водных растворах РЭАИ-Na Назначение средства измеренийРабочие эталоны активности ионов натрия в водных растворах РЭАИ-Na (далее - рабочие эталоны) предназначены для воспроизведения и передачи показателя активности и единицы активности ионов натрия в водных растворах.
Описание средства измеренийРабочие эталоны представляют собой раствор натрия хлористого (NaCl) степени чистоты х.ч. по ГОСТ 4233-77 в воде степени чистоты II по ГОСТ Р 52501-2005.
Принцип действия основан на воспроизведении значения активности ионов натрия. Рабочий эталон расфасован в пластмассовый флакон со значением активности ионов натрия 7,76-10-2 моль/дм3. Флакон герметичен и имеет завинчивающуюся крышку с защитным кольцом.
Рабочие эталоны с другими значениями активности ионов натрия получают из исходного раствора методом разбавления в соответствии с разделом паспорта, входящего в комплект поставки.
Общий вид рабочего эталона представлен на рисунке 1.
заводского номера
Место нанесения
Место нанесения
знака утверждения типа
Рисунок 1 - Общий вид рабочего эталона
Заводской номер наносится на этикетку, выполненную типографским способом, на флакон в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на рабочие эталоны не предусмотрено. Пломбирование не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения показателя активности pNa |
1,11 2,05 3,02 4,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения показателя активности р№ при температуре раствора +(25+0,1) °С |
+ 0,01 |
|
Воспроизводимые значения активности ионов натрия, моль/дм3 |
8,91-10-3 9,55-10-4
|
|
Пределы допускаемой относительной погрешности воспроизведения активности, % |
+0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Объём раствора, см3 |
(120+5) |
|
Ёмкость флакона, см3, не более |
125 |
|
Рабочие условия применения:
|
от +15 до +35 от 84 до 107 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок годности, год |
1 |
наносится на титульный лист паспорта и этикетку типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность рабочих эталонов
|
Наименование |
Обозначение |
Количество |
|
1 Рабочий эталон активности ионов |
РЭАИ-Na |
по заказу |
|
натрия в водных растворах |
(ТУ 2642-005-02567567-2009) | |
|
2 Паспорт |
1 шт. |
приведены в разделе 5 документа «Рабочий эталон активности ионов натрия в водных растворах РЭАИ-Na. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 4233-77. Реактивы. Натрий хлористый. Технические условия
ТУ 2642-005-02567567-2009. Рабочие эталоны активности ионов в водных растворах РЭАИ. Технические условия.
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7(495) 526-63-00
Факс: +7(495) 526-63-91
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,
пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Уникальный номер записи в реестре аккредитованных лиц 30002-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию30
от «
Лист № 1
Регистрационный № 16904-11 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Хроматографы газовые аналитические «Цвет-800»Назначение средства измерений
Хроматографы газовые аналитические "Цвет-800" (далее хроматографы) предназначены для определения состава смесей с температурами кипения органических и неорганических компонентов до 450 0С при аналитическом контроле производственных процессов, а также при выполнении исследовательских работ.
Хроматографы, как универсальное средство определения состава смесей и измерения концентрации компонентов в смеси, широко применяются при выполнении аналитических работ в химической, нефтехимической, газовой, пищевой и в других отраслях промышленности, а также в здравоохранении, охране труда, экологии и при контроле качества выпускаемой продукции.
Описание средства измерений
Принцип действия хроматографа основан на дозировании анализируемых проб (газообразных, жидких и некоторых твердых), разделении определяемых компонентов и их детектировании с использованием различных методов газовой хроматографии и с применением насадочных и капиллярных колонок.
Хроматограф состоит из аналитического блока, выполняющего функции дозирования анализируемой пробы, разделения ее на составляющие компоненты и их детектирования различными типами детекторов (пламенно-ионизационным - ПИД, термоионным -ТИД, пламенно-фотометрическим - ПФД, по теплопроводности - ДТП, фотоионизационным - ФИД, постоянной скорости рекомбинации ДПР - для насадочной колонки и ДПР-К - для капиллярной колонки), а также из отдельных или встроенных систем управления газовым и температурным режимом, преобразования сигнала детекторов и связи с персональным компьютером, с помощью которого осуществляется управление хроматографом и обработка выходной хроматографической информации по двум измерительным каналам с использованием программного обеспечения "Цвет-Аналитик".
Хроматографы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра. Заводской номер, состоящий из арабских цифр, наносится печатным способом на маркировочную табличку на боковой стенке корпуса хроматографа.
Программное обеспечение
Программное обеспечение «Цвет Аналитик» разработано для управления хроматографом, сбора и обработки хроматографических данных.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного кода |
|
«Цвет Аналитик» |
FLM 8002.HEX |
1.03. 3.00 |
Ox538BH |
CRC16 |
Встроенное программное обеспечение не влияет на метрологические характеристики
хроматографа. Модификация встроенного программного обеспечения невозможна через интерфейс пользователя или внешние интерфейсы передачи данных.
Уровень защиты программного обеспечения - высокий в соответствии с Р50.2.077-2014
ЦВЕТ-800 ( 5Е1.550.205-01)
ЦВЕТ-800 (5Е1.550.205-02)

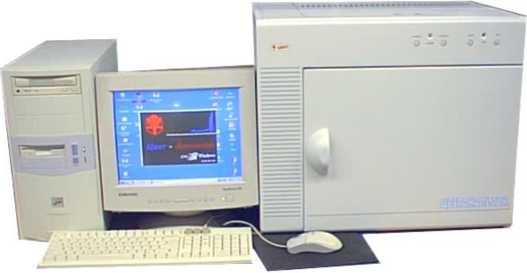

Рисунок 1 - Общий вид хроматографа
Метрологические и технические характеристикиГазовый хроматограф "Цвет-800" является индивидуально градуируемым средством измерения, для которого диапазон измеряемых концентраций компонентов и предел допускаемой основной погрешности измерения концентраций устанавливаются в процессе градуировки применительно к конкретной аналитической задаче.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Относительное среднее квадратическое отклонение (ОСКО) выходных сигналов (площадей и времен удерживания пиков) для различных типов детекторов, дозаторов и колонок
|
Детектор |
Дозатор |
Колонка |
Относительное СКО, не более, % | |
|
площадь |
время | |||
|
ПИД |
газ-кран (ручной) |
насадочная |
1 |
1 |
|
газ-кран (автомат.) |
насадочная |
0,5 |
1 | |
|
микрошприц |
насадочная |
1 |
1 | |
|
микрошприц |
капиллярная |
10 |
1 | |
|
ДТП |
газ-кран (ручной) |
насадочная |
1 |
1 |
|
газ-кран (автомат.) |
насадочная |
0,5 |
1 | |
|
микрошприц |
насадочная |
1 |
1 | |
|
ТИД |
микрошприц |
Насадочная |
4 |
1 |
|
ПФД |
микрошприц |
Насадочная |
5 |
1 |
|
ФИД | ||||
|
лампа КсРВ |
газ-кран (автомат.) |
насадочная |
1 |
1 |
|
лампа КрРВ |
газ-кран (автомат.) |
насадочная |
1 |
1 |
|
ДПР |
микрошприц |
Насадочная |
4 |
1 |
|
ДПР-К |
микрошприц |
Капиллярная |
10 |
1 |
Относительное СКО времен удерживания нормировано при дозировании в
изотермическом режиме.
Таблица 3 - Характеристики выходных сигналов:
Уровень флуктуационных шумов нулевого сигнала, предел детектирования для различных типов детекторов, используемых в хроматографе, не превышает значений:
|
Детектор |
Уровень шумов нулевого сигнала |
Предел детектирования, |
Контрольное вещество и его концентрация на входе в хроматограф | |
|
А |
В | |||
|
ПИД - с насадочной колонкой |
1х10-14 |
2х10-12 г/с |
пропан - 0,5 % гептан - 2,73 мг/мл | |
|
- с капиллярной колонкой |
1х10-14 |
10х10-12 г/с |
гептан - 2,73 мг/мл | |
|
ДПР - с насадочной колонкой |
2х10-14 |
2х10-14 г/с |
линдан - 2х10-5 мг/мл | |
|
ДПР-К: - с капиллярной колонкой |
2х10-14 |
2х10-14 г/с |
линдан - 2х10-5 мг/мл | |
|
ТИД фосфор |
5,2х10-14 |
1х10-14 гР/с |
метафос - 1х10-3 мг/мл | |
|
ПФД сера |
2,6х10-12 |
2х10-12 гБ/с |
метафос - 1х10-2 мг/мл | |
|
фосфор |
2,6х10-12 |
1х10-12 гР/с |
метафос - 1х10-2 мг/мл | |
|
ДТП |
5,2х10-7(В) |
1х10-9г/мл |
пропан - 0,5% | |
|
ФИД лампа КсРВ |
2х10-14 |
4х10-12г/мл |
гептан - 2,73 мг/мл бензол - 1х10-5 мг/мл | |
|
лампа КрРВ |
4х10-14 |
5х10-14г/мл |
бензол - 1х10-5 мг/мл | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны рабочих температур термостатируемых зон, оС: термостата колонок |
от -50 до +400 |
|
термостата детекторов |
от +50 до +350 |
|
основания ПИД, ТИД, ПФД и ФИД |
от +50 до +400 |
|
испарителей |
от +50 до +450 |
|
крана-дозатора |
от +50 до +200 |
|
Дискретность задания температур, оС |
1 |
|
Пределы допускаемой абсолютной погрешности установленного значения температуры в термостатах в диапазоне температур от минус 50 до плюс 199 оС, оС |
±5 |
|
Пределы допускаемой относительной погрешности установленного значения температуры в термостатах в диапазоне температур от 200 до 450 оС, % |
±2,5 |
|
Пределы допускаемой относительной погрешности скорости программирования температуры в термостате колонок, % от минус 50 до плюс 300оС со скоростью от 1 до 25оС |
±5 |
|
от 300 до 400оС со скоростью от 1 до 15оС/мин |
±5 |
|
Дискретность задания скорости программирования, оС |
1 |
|
Габаритные размеры блоков (длина х ширина х высота), мм, не более: аналитического блока БА-121-02 |
500х520х520 |
|
усилителя электрометрического |
325х195х120 |
|
блока подготовки газов |
525х205х415 |
|
аналитического блока БА-121-03 (моноблока) |
520х600х520 |
|
Масса аналитического комплекса, кг, не более |
50 |
|
Напряжение питания, В |
(220+§) |
|
Частота, Гц |
(50±1) |
|
Потребляемая мощность, кВ-А, не более |
1,0 |
|
Время выхода на режим при работе с любым детектором, час, не более |
2 |
|
Газовое питание осуществляется газом-носителем (азот, гелий, аргон) водородом и воздухом. Значение давлений газов на входе в хроматограф: газа-носителя, МПа (кгс/см2) |
0,4 (4,0) |
|
водорода, МПа (кгс/см2) |
0,15 (1,5) |
|
воздуха, МПа (кгс/см2) |
0,2 (2,0) |
|
Условия эксплуатации: температура окружающего воздуха, 0С |
от 10 до 35 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, мм рт.ст. |
от 630 до 800 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее (без учета отказов ПК) |
12000 |
Знак утверждения типа наносится на заднюю панель аналитического блока и на титульном листе паспорта хроматографа типографским способом.
Комплектность средства измерений
Таблица 6 - Комплектность поставки хроматографы газовые аналитические "Цвет-800"
|
Наименование блока, комплекта тех -нической документации |
Обозначение |
Кол. |
Примечание |
|
1. Блок аналитический | |||
|
БА-121-02 или |
5Е2.320.121-02 |
1 | |
|
БА-121-03 |
5Е2.320.121-03 | ||
|
2. Усилитель электрометрический для |
5Е2.032.045 |
1 |
С исполнениями для БА-121- |
|
ионизационного детектора |
02 | ||
|
3. Блок подготовки газов БПГ |
1 |
С исполнениями, поставляет- | |
|
4. Персональный компьютер IBM PC, с |
ся по согласованию с потре | ||
|
процессором Pentium и выше (при ра |
бителем | ||
|
боте в операционной системе WIN- |
Может не поставляться по | ||
|
DOWS-ХР) и принтером |
1 |
согласованию с потребителем | |
|
5. Программа управления режимом сбора и обработки хроматографических данных ПО "Цвет-Аналитик" 6. Паспорт на хроматограф "Цвет-800" с БА-121-02 или |
1 |
С исполнениями | |
|
БА-121-03 |
5Е1.550.205-1ПС |
1 | |
|
7. Руководство по эксплуатации на хроматограф "Цвет-800" с |
5Е1.550.205-02П |
1 | |
|
БА-121-02 или |
5Е1.550.205-01РЭ |
1 |
В соответствии с комплектом |
|
БА-121-03 |
5Е1.550.205-02РЭ |
1 |
поставки |
|
8.Руководство по эксплуатации на блок |
В соответствии с комплектом | ||
|
БПГ |
1 |
поставки БА-121-02 | |
|
9. Методика поверки хроматографа |
1 |
Входит в 5Е1.550.205-01РЭ | |
|
газового аналитического «Цвет-800» |
или 5Е1.550.205-02РЭ | ||
|
10.Комплект запасных частей |
5Е4.070.402 |
1 |
С исполнениями |
|
11.Комплект сменных частей |
5Е4.071.178 |
1 |
С исполнениями |
|
5Е4.075.220 |
1 |
С исполнениями |
|
лежностей |
5Е4.078.394 |
1 |
С исполнениями для БА-121- |
|
14. Руководство пользователя «Панель управления хроматографом «Цвет-800» |
5Е1.550.205-02РП |
1 |
03 |
|
Наименование |
Обозначение |
Примечание |
БИД-45
ДПР
|
5Е2.032.045 5Е2.722.150 5Е2.722.150-01 5Е2.722.223 5Е2.722.258 5Е2.722.229 5Е2.722.249 |
С исполнениями Для насадочных колонок Для капиллярных колонок С исполнениями С исполнениями С исполнениями С исполнениями |
БПГ-186Н БПГ-175 БПГ-167
|
5Е3.620.186 5Е3.620.175 5Е6.620.167 5Е2.833.163 5Е3.620.179 5Е4.840.084 5Е2.840.089 5Е2.840.133 5Е2.840.144 5Е4.460.234 5Е2.840.147 5Е3.033.005 А7.04.010.000 А7.04.011.000 5Е2.746.005 5Е2.746.004 5Е4.075.228 5Е3.620.188 5Е3.620.189 5Е4.075.241 |
Ручной привод С исполнениями С исполнениями С исполнениями С исполнениями С исполнениями С исполнениями С исполнениями 50 см3 400 см3 50 см3 400 см3 С исполнениями С исполнениями С исполнениями |
Методы измерений отражены в руководствах по эксплуатации 5Е1.550.205-01РЭ, 5Е1.550.205-02РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 26703-93. "Хроматографы аналитические газовые. Общие технические требования и методы испытаний".
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
ТУ 4215-002-04681267-02. Хроматограф газовый аналитический «Цвет-800». Технические условия.
ИзготовительПолное наименование: общество с ограниченной ответственностью Торговый Дом «Цвет»
Адрес: 606000, Россия, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8А.
тел. (8313) 26-43-20, 22-35-87
факс (8313) 26-19-62
E-mail: tswet@.tswet.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1.
Тел. 8-800-200-22-14
Web-сайт: http://www.nncsm.ru
E-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц 30011-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30 » аереле 2026 г. № 333Лист № 1 Регистрационный № 28679-05 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ДАГ-510 Назначение средства измеренийГазоанализаторы ДАГ-510 предназначены для:
-
- измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S) и углеводородов в отходящих газах топливосжигающих установок;
-
- измерения температуры в точке отбора пробы и температуры окружающей среды;
-
- измерения абсолютного давления, разности давлений, избыточного давления/ разрежения;
-
- определения расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ;
-
- определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);
-
- определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.
Газоанализатор ДАГ-510 (далее - газоанализатор) представляет собой автоматический многофункциональный переносной прибор.
Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2 и H2S, инфракрасного оптического блока для измерения содержания углеводородов, термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.
Газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы «БПП-510», либо зондом с соединительным шлангом и конденсатосборником.
Конструктивно газоанализатор выполнен в прямоугольном корпусе, на лицевую панель которого выведены дисплей, клавиатура, термопринтер, на одну из боковых панелей -соединительные разъемы.
Электропитание газоанализатора осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12 В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.
Газоанализатор оснащен интерфейсом RS 232С и памятью для хранения результатов измерений.
Внешний вид газоанализатора показан на рисунке 1.
Место нанесения знака утверждения типа

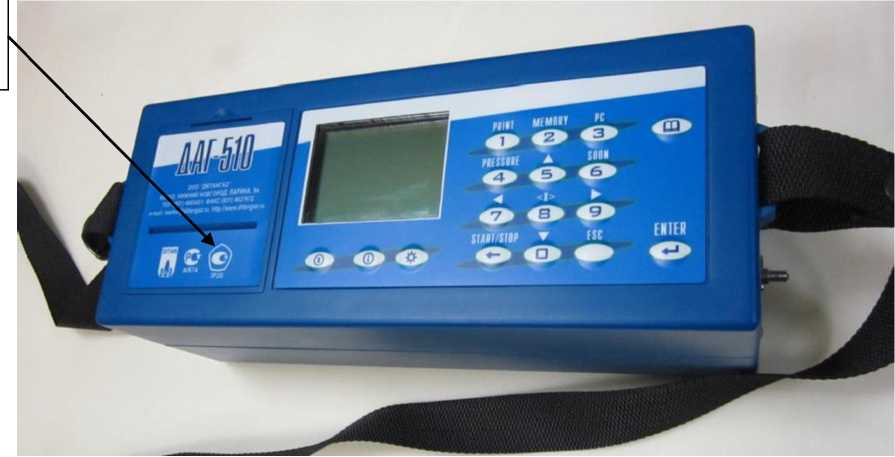

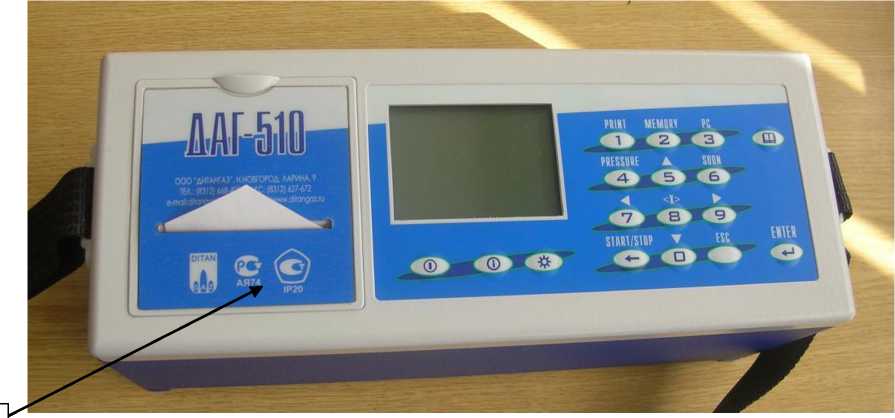

Рисунок 1 - Внешний вид газоанализатора ДАГ-510 (два различных внешних вида корпуса)
Конструкцией газоанализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем нанесения мастичной пломбы с изображением знака поверки на крепежный винт корпуса газоанализатора. Места пломбировки газоанализаторов указаны на рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из восьми арабских цифр, наносится типографским способом на маркировочную табличку, закрепляемую на задней панели корпуса газоанализатора. Общий вид маркировочной таблички представлен на рисунке 3. Также заводской номер газоанализатора указывается в руководстве по эксплуатации средства измерений.
Места пломбирования с нанесением знака поверки в целях ограничения доступа к местам настройки (регулировки)

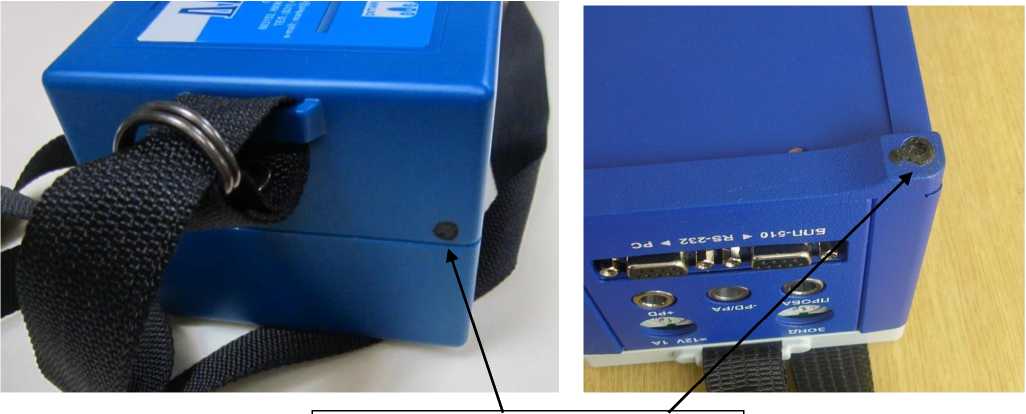

Рисунок 2 - Места нанесения мастичных пломб с изображением знака поверки
Место нанесения
заводского номера
Рисунок 3 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера
Программное обеспечениеПрограммное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей, принтер и внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещенное на специализированной микросхеме (ПЗУ с электрическим стиранием). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
d510s2 ditangaz.hex |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 0612.05S.001 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
30F92D26 |
|
Алгоритм вычисления цифрового идентификатора программного кода |
CRC32 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов и устанавливается в энергонезависимую память газоанализаторов изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики газоанализаторов приведены в таблицах 2-3, технические характеристики в таблицах 4-5.
Таблица 2 - Основные метрологические характеристики газоанализаторов ДАГ-510
|
Определяемый компонент/ параметр |
Единица измерений |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной погрешности |
Единица младшего разряда индикации | |
|
абсолютной |
относительной | |||||
|
Кислород (O2)4 |
Объемная доля, % |
от 0 до 21 |
от 0 до 4 включ. |
±0,2 |
- |
0,01 |
|
св. 4 до 21 |
- |
±5 % | ||||
|
Оксид углерода (CO) ' |
Объемная доля, млн -1 (ppm) |
от 0 до 40000 |
от 0 до 1000 включ. |
±100 |
- |
1 |
|
св.1000 до 40000 |
- |
±10 % | ||||
|
от 0 до 4000 |
от 0 до 100 включ. |
±10 |
- | |||
|
св. 100 до 4000 |
- |
±10 % | ||||
|
от 0 до 400 |
от 0 до 10 включ. |
±1 |
0,1 | |||
|
св. 10 до 400 |
- |
±10 % | ||||
|
Оксид азота (NO) 1)1 |
Объемная доля, млн -1 (ppm) |
от 0 до 2000 |
от 0 до 250 включ. |
±25 |
- |
1 |
|
св. 250 до 2000 |
- |
±10 % | ||||
|
от 0 до 400 |
от 0 до 50 включ. |
±5 | ||||
|
св. 50 до 400 |
- |
±10 % | ||||
|
от 0 до 100 |
от 0 до 10 включ. |
±1 |
0,1 / 1 | |||
|
св. 10 до 100 |
- |
±10 % | ||||
|
Диоксид азота (NO2)п |
от 0 до 400 |
от 0 до 100 включ. |
±10 |
1 | ||
|
св. 100 до 400 |
- |
±10 % | ||||
|
от 0 до 200 |
от 0 до 50 включ. |
±5 | ||||
|
св. 50 до 200 |
- |
±10 % | ||||
|
от 0 до 50 |
от 0 до 10 включ. |
±1 |
0,1 / 1 | |||
|
св. 10 до 50 |
- |
±10 % | ||||
|
Сернистый ангидрид (SO2) 1) |
от 0 до 2000 |
от 0 до 250 включ. |
±25 |
- |
1 | |
|
св. 250 до 2000 |
- |
±10 % | ||||
|
от 0 до 400 |
от 0 до 50 включ. |
±5 | ||||
|
св. 50 до 400 |
- |
±10 % | ||||
|
от 0 до 50 |
от 0 до 10 включ. |
±1 |
0,1 / 1 | |||
|
св. 10 до 50 |
- |
±10 % | ||||
|
Сероводород (H2S) 1) |
от 0 до 400 |
от 0 до 100 включ. |
±10 |
1 | ||
|
св. 100 до 400 |
- |
±10 % | ||||
|
от 0 до 200 |
от 0 до 50 включ. |
±5 | ||||
|
св. 50 до 200 |
- |
±10 % | ||||
|
от 0 до 50 |
от 0 до 10 включ. |
±1 |
0,1 / 1 | |||
|
св. 10 до 50 |
- |
±10 % | ||||
Продолжение таблицы 2
|
Определяемый компонент/ параметр |
Единица измерений |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной погрешности |
Единица младшего разряда индикации | |
|
абсолютной |
относительной | |||||
|
Углеводороды (по СзН8) 1) |
от 0 до 5000 |
от 0 до 1000 включ. |
±100 |
- |
1 | |
|
св. 1000 до 5000 |
- |
±10 % | ||||
|
Температура газового потока2) |
оС |
от -20 до +800 |
от -20 до +300 включ. |
±3 |
- |
0,1 |
|
св. +300 до +800 |
- |
±1 % | ||||
|
Температура окружающей среды2) |
оС |
от 0 до +50 |
от 0 до +50 включ. |
±1 |
- |
0,1 |
|
Абсолютное давление2) |
кПа |
от 80 до 110 |
от 80 до 110 |
±2,5 |
- |
0,01 |
|
Разность давлений2) |
от -2,5 до +2,5 |
от -2,5 до +2,5 |
±0,025 |
- |
0,0001 | |
|
Избыточное давление / разрежение2) |
кПа |
от -2,5 до +2,5 |
от -1 до +1 |
±0,05 |
- |
0,001 |
|
от -2,5 до -1,0 от +1,0 до +2,5 |
- |
±5 % | ||||
|
Скорость потока2) |
не нормированы (определение по расчету) | |||||
|
Углекислый газ (CO2) | ||||||
|
Сумма оксидов азота | ||||||
|
Коэфф. избытка воздуха | ||||||
|
Коэфф. потерь тепла | ||||||
|
Примечания: 1) Количество определяемых компонентов и диапазоны измерений определяются по отдельному заказу; 2) Измерительные каналы устанавливаются по отдельному заказу | ||||||
Таблица 3 - Дополнительные метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемой суммарной дополнительной погрешности от изменения содержания допустимых неизмеряемых компонентов анализируемой газовой смеси, в долях предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемой дополнительной погрешности от изменения влагосодержания анализируемой газовой смеси, в долях предела допускаемой основной погрешности |
0,5 |
|
Время прогрева, мин, не более |
10 |
|
Время установления показаний, с, не более |
300 |
|
Примечание - Время установления показаний нормировано при скорости потока не более 1,5 л/мин | |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Интервал времени работы без корректировки показаний, ч, не менее |
1000 |
|
Напряжение питания, В |
12 ± 2 |
|
Потребляемая мощность, Вт, не более |
20 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д х Ш х В), мм, не более |
300х110х100 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации
|
от +5 до +40 от 10 до 75 от 84,0 до 106,7 0,35 невзрывоопасная |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
8 |
наносится методом шелкографии на переднюю панель измерительного блока и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 6 - Комплектность поставки газоанализатора
|
Наименование, тип |
Кол-во, шт/экз |
|
Газоанализатор ДАГ-510 |
1 |
|
Блок подготовки пробы «БПП-510» переносной * или блок подготовки пробы «БПП-510» стационарный* |
1 |
|
Пробоотборный зонд в комплекте с соединительным шлангом и конденсатосборником |
1 |
|
Соединительный шланг со штуцером для измерения разности давления, скорости* |
2 |
|
Программа обмена с ДАГ-510 в комплекте с кабелем для ПК |
1 |
|
Сетевой адаптер |
1 |
|
Сумка для транспортирования |
1 |
|
Руководство по эксплуатации |
1 |
|
* Поставляются по отдельному заказу | |
приведены в разделе 4 «Использование по назначению» эксплуатационного документа «ЛПАР.413411.001 РЭ Газоанализатор ДАГ-510. Руководство по эксплуатации»;
М-МВИ-173-06 «Методика выполнения измерений массовой концентрации и определения массового выброса загрязняющих веществ в отходящих газах топливосжигающих установок с применением газоанализаторов ДАГ-16, ДАГ-500, ДАГ-510» (рег. № ФР.1.31.2011.11223).
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Федерального агентства по техническому регулированию и метрологии № 2653 от 20 октября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии № 2712 от 19.11.2024 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ЛПАР. 413411.001 ТУ с изменением 1. Газоанализатор ДАГ-510. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Дитангаз»
(ООО «Дитангаз»)
ИНН 5261001417
Адрес: 603152, Нижегородская обл., г. Н. Новгород, ул. Ларина, д. 9А, оф. 505.
Телефон (факс): (831)466-84-05, (831)466-54-51
Web-сайт: http://ditangaz.ru
e-mail: market@ditangaz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8(800) 200-22-14
E-mail: mail@nncsm.ru
Web-сайт: http://www.nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц 30011-13.
