МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р. Лазаренко

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 24291-03                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры кулонометрические БАЙКАЛ-2ВМ предназначены для измерений объемной доли влаги в азоте, кислороде, воздухе, углекислом газе, водороде, метане, инертных и других газах и их смесях, не взаимодействующих с фосфорным ангидридом.

Гигрометры кулонометрические БАЙКАЛ-2ВМ могут применяться в технологических производствах, связанных с контролем влажности газов, а также в лабораториях для научных исследований.

Принцип действия гигрометров кулонометрических БАЙКАЛ-2ВМ основан на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород и измерении тока электролиза. В установившемся режиме ток электролиза, контролируемый блоком измерений, является мерой абсолютного содержания влаги в газе.

Конструктивно гигрометры кулонометрические БАЙКАЛ-2ВМ выполнены в щитовом исполнении и состоят из блока измерений и датчика. В зависимости от давления анализируемого газа гигрометры изготавливаются в исполнениях: БАЙКАЛ-2ВМ с датчиком на высокое давление - от 0,16 до 40 МПа (от 1,6 до 400 кгс/см²); с датчиком на низкое давление от 0,003 до 0,16 МПа (от 0,3 до 1,6 кгс/см²); с датчиком на разрежение от минус 0,005 до плюс 0,03 МПа (от минус 0,05 до плюс 0,3 кгс/см²). Оболочка датчика гигрометра имеет взрывозащищенное исполнение с видом взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ IEC 60079-1-2013 и ГОСТ 31610.0-2019 подгруппы ПС, 1Ех db h ПС ТЗ Gb Х. Маркировка взрывозащиты датчика гигрометра указывается на табличке на задней панели корпуса.

Оболочка датчика гигрометра кулонометрического БАЙКАЛ-2ВМ, побудитель расхода газа эжекторного типа могут устанавливаться во взрывоопасных зонах класса В-1а, В-1б по классификации гл. 7.3 ПУЭ, в которых возможно образование взрывоопасных газовых смесей.

Блок измерений должен устанавливаться только в невзрывоопасных зонах.

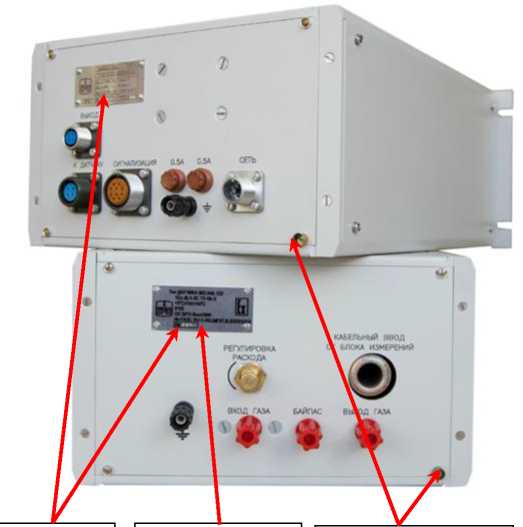

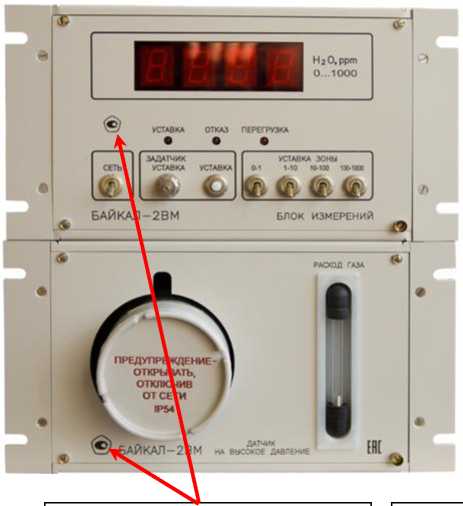

Внешний вид гигрометра кулонометрического БАЙКАЛ-2ВМ представлен на рисунке 1 Места для пломбирования корпуса гигрометра от несанкционированного доступа мастичной пломбой, место размещения таблички с указанием заводского номера, состоящего из трёх цифр, и двух последних цифр года выпуска, выполненных ударным способом, а также место нанесения знака утверждения типа, обозначены стрелками.

Места нанесения знака утверждения типа

Маркировка взрывозащиты

Места

пломбирования

Места нанесения заводского номера

Рисунок 1 - Внешний вид гигрометра кулонометрического БАЙКАЛ-2ВМ с указанием мест нанесения знака утверждения типа, заводского номера мест пломбирования и маркировки взрывозащиты.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Таблица 3 - Характеристики оболочки 5К5.887.121, встроенной в датчик

наносится на лицевую панель блока измерений и датчика гигрометра методом сеткографии и в эксплуатационную документацию - методом ксерокопирования.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

5К1.550.151 РЭ «Гигрометр БАЙКАЛ-2ВМ. Руководство по эксплуатации», раздел 2 «Использование по назначению»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 31610.0-2019 Взрывоопасные среды. Часть 0. Оборудование. Общие требования (IEC 60079-0:2017)

ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»

ГОСТ 31438.1-2011 Взрывоопасные среды. Взрывозащита и предотвращение взрыва. Часть 1. Основополагающая концепция и методология

ГОСТ 32407-2013 Взрывоопасные среды. Часть 36. Неэлектрическое оборудование для взрывоопасных сред. Общие требования и методы испытаний

ГОСТ ISO/DIS 80079-37-2013 Взрывоопасные среды. Часть 37. Неэлектрическое оборудование для взрывоопасных сред. Неэлектрическое оборудование с видами взрывозащиты «конструкционная безопасность «с», контроль источника воспламенения «b», погружение в жидкость «k»

ТУ 4215-033-00202904-02 «Гигрометры БАЙКАЛ-2ВМ. Технические условия»

Общество с ограниченной ответственностью «Научно-производственное предприятие ОКБА»

(ООО «НПП ОКБА»)

ИНН 3812074890

Адрес: Российская Федерация, 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск, ул. 2-я Московская, 33а

Тел./факс: (3955) 50-77-92, 53-05-56

E-mail: mail@okba.ru

Web-сайт: www.okba.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области»

(ФБУ «Иркутский ЦСМ»)

ИНН 3808001762

Адрес: 664056, г. Иркутск, ул. Чехова, 8

Тел.: 8 (3952) 24-26-33

Е-mail: ircsm@irkutsk.ru, info@csm.irkutsk.ru

Web-сайт: www.ircsm.ru/

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал)

(Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: Российская Федерация, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Web-сайт: www.vniiftri-irk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа 30002-13

837

Лист № 1 Регистрационный № 36938-08                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения (далее - СИКН) предназначена для автоматического измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства:

• 1) блок фильтров, состоящий из трех фильтров;

• 2) блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной контрольно-резервной) и выходного коллектора;

• 3) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;

• 4) система обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода нефти, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.

Перечень средств измерений, находящихся в составе СИКН представлен в таблице 1.

аблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер, в состав блока фильтров входят датчики перепада давления.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массы «брутто» нефти прямым методом динамических измерений;

• - автоматизированное вычисление массы «нетто» нефти;

• - автоматическое измерение технологических параметров (температуры и давления);

• - автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);

• - отображение (индикацию), регистрацию и архивирование результатов измерений;

• - поверку ИК массового расхода нефти на месте эксплуатации без прекращения учётных операций;

• - контроль метрологических характеристик преобразователей массового расхода, поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;

• - отбор объединённой пробы нефти по ГОСТ 2517-2012;

• - получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• - дистанционное управление запорной арматурой;

- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

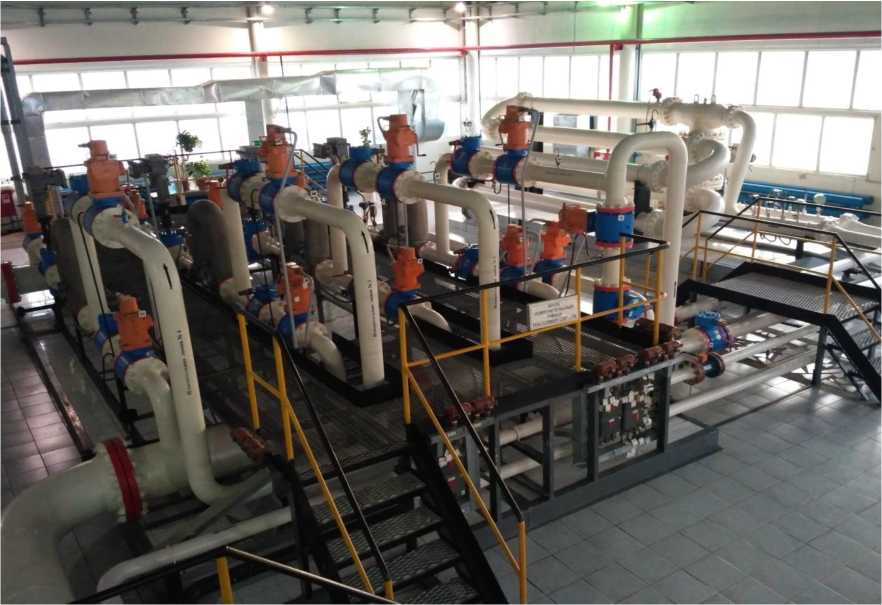

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией преобразователей массового расхода, входящих в состав ИК массы и массового расхода нефти, предусмотрены места установки пломб, содержащих изображение знака поверки, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного измерительного преобразователя и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя. Заводской номер 565 в виде цифрового обозначения указан на шкафу ИВК типографским способом.

Место установки пломбы

Место установки пломбы

Рисунок 2 - Схема установки пломбы на фланцы первичного измерительного преобразователя

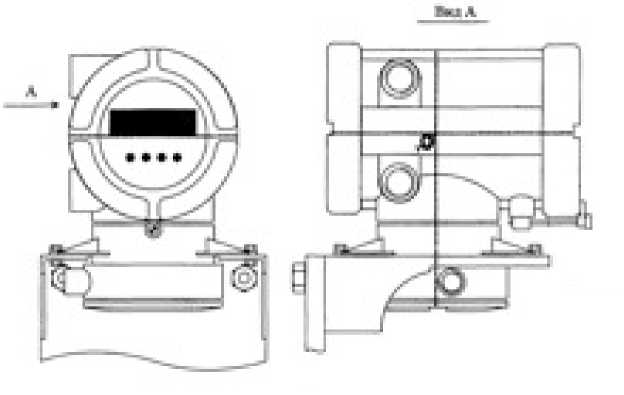

Рисунок 3 - Схема установки пломбы на корпус электронного преобразователя

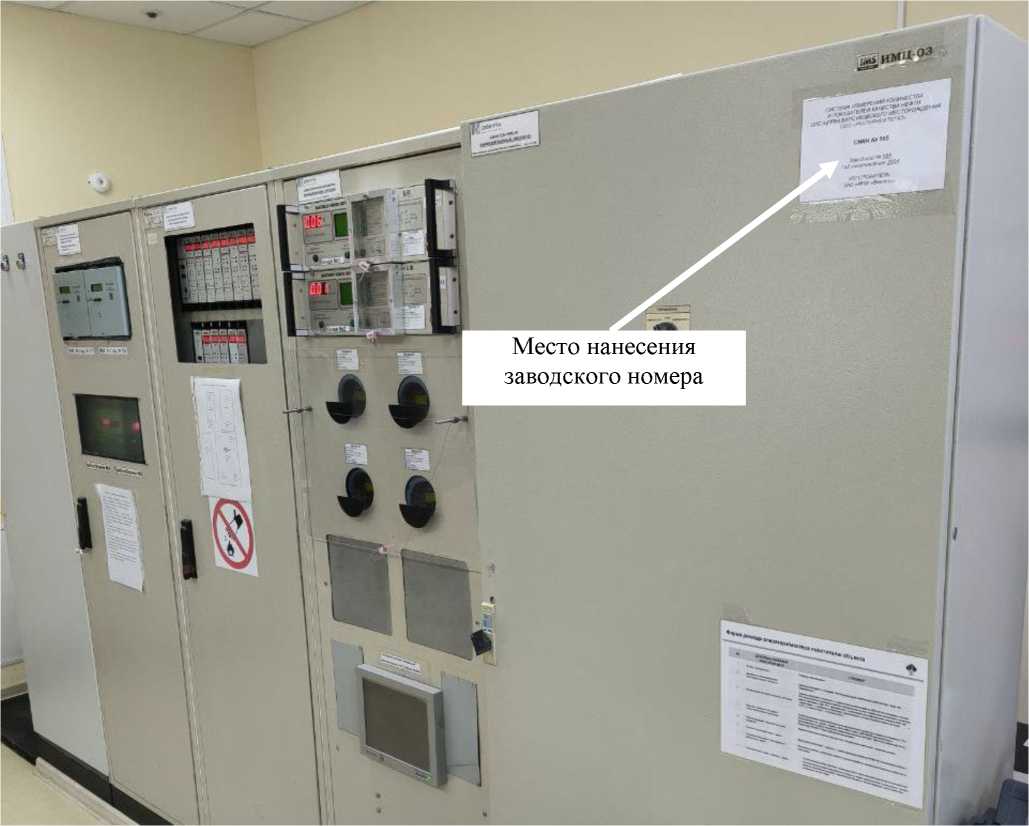

Место нанесения

заводского номера

⁰³

Рисунок 4 - Место нанесения заводского номера

Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО контроллера измерительного ИМЦ-03 и АРМ «Вектор».

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Состав и основные метрологические характеристики измерительных каналов

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений Комплектность СИКН представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

приведены в документе ВЯ-1938/2025 Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения с изменением № 1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.51717.

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учёте используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Закрытое акционерное общество «Инженерно-производственная фирма Вектор»

(ЗАО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 500-532

Web-сайт: httpsV/тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495
