МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

06 мая 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за

  рпяра/г тгяртпеттттргп

  яя ПРТЯПТТЯ

  за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

к______________________-______________________)

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

___________ 2026 г. №  _⁵⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
				Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения
1	2	3	4	5	6	7	8	9
1.	Теплосчетчики-регистраторы	«МАГИКА»	55821-13	Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+» (ООО «МАГИКА-ПРИБОР+») ИНН 7737535890 Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4, этаж Цокольный, помещение I, комната 7-1, офис 7 Тел./факс. (499) 390-24-57 Email: mail@magika@.ru Web-сайт: www.magika.ru	Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+» (ООО «МАГИКА-ПРИБОР+») ИНН 7737535890 Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, к. 4, этаж Цокольный, помещ. I, ком. 7-1, офис 7 Тел./факс. (499) 390-24-57 Email: mail@magika@.ru Web-сайт: www.magika.ru Общество с	Общество с ограниченной ответственностью «МАГИКА- ПРИБОР+» (ООО «МАГИКА- ПРИБОР+») ИНН 7737535890 Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4, этаж Цокольный, помещение I, комната 7-1, офис 7 Тел./факс. (499) 390-24-57 Email: mail@magika@.ru Web-сайт: www.magika.ru	Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+» (ООО «МАГИКА-ПРИБОР+») ИНН 7737535890 Юридический адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4, этаж Цокольный, помещ. I, ком. 7-1, офис 7 Тел./факс. (499) 39024-57 Email: mail@magika@.ru Web-сайт: www.magika.ru	Общество с ограниченной ответственностью «ПРИБОР-ИМПЭКС» (ООО «ПРИБОР-ИМПЭКС»), г. Москва

				Общество с ограниченной ответственностью «ПРИБОР-ИМПЭКС» (ООО «ПРИБОР- ИМПЭКС») ИНН7724276045 Адрес: 115211 г. Москва, ул. Борисовские пруды, д.10, к. 5, эт. 2, ком. 4, оф. 4-3 Тел./факс. (495) 231-98-93 Email: mail@magika.ru Web-сайт: www.magika.ru	ограниченной ответственностью «ПРИБОР-ИМПЭКС» (ООО «ПРИБОР-ИМПЭКС») ИНН7724276045 Юридический адрес: 117525 г. Москва, вн. тер.г. муниципальный округ Чертаново центральное, ул. Днепропетровская, д. 3, к. 5 помещ. 3/1 Тел./факс. (495) 231-98-93 Email: mail@magika.ru Web-сайт: www.magika.ru
2.	Калибраторы давления пневматические	Метран-504 Воздух	31057-09				Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС») ИНН 7448232303 Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30 Телефон: +7 (351) 2424-468 E-mail: Stend@metran. ru	Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

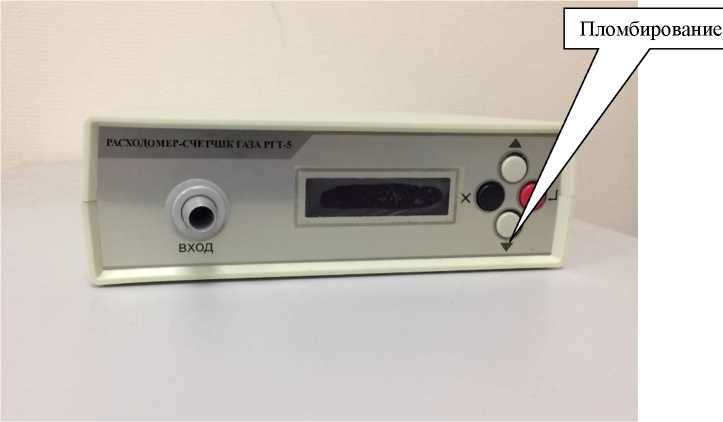

3.	Расходомеры-счётчики	РГТ	51713-18	-	-	-	Общество с	Общество с ограниченной

	газа						ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к. 2, помещ. 5Н, лит. А Телефон: (812) 251 56-72 Факс: (812) 327-97-76 Web-сайт: www.ooo-monitoring.ru E-mail: info@ooo-monitoring.ru	ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт- Петербург

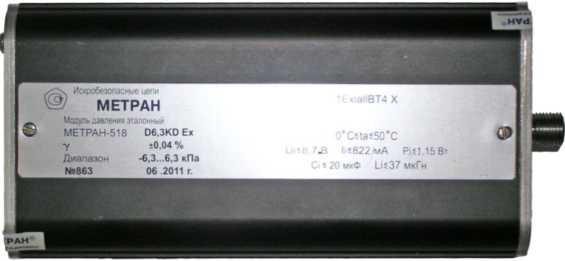

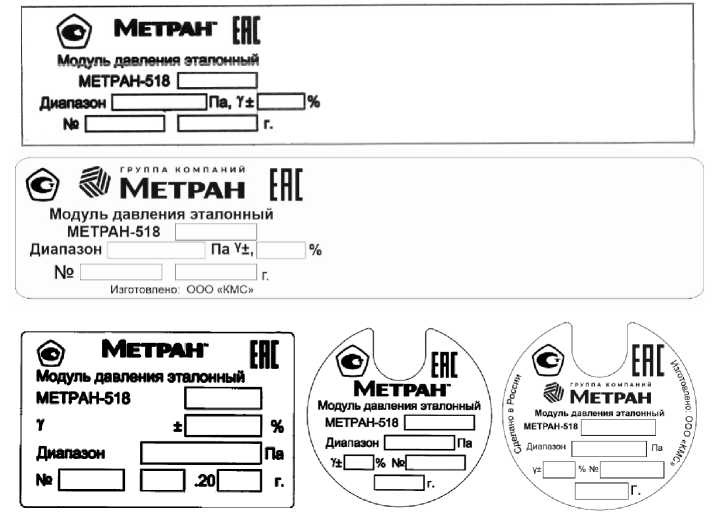

4.	Модули давления эталонные	Метран-518	39152-12				Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС») ИНН 7448232303 Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30 Телефон: +7 (351) 2424-468 E-mail: Stend@metran. ru	Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск
5.	Комплексы измерительные	К1871-У	58922-14	Общество с ограниченной ответственностью	Общество с ограниченной ответственностью			Общество с ограниченной ответственностью «Вибратор-Электроникс-Сервис» (ООО

				«Вибратор- Электроникс-Сервис» (ООО «Вибратор- Электроникс-Сервис») Юридический адрес: 194044, г. Санкт-Петербург, наб. Выборгская, д. 29, лит. а, кв. ПОМЕЩ. 12-Н Телефон: (812) 44813-57 Факс: (812) 448-3839 E-mail: viels812@yandex.ru	«Вибратор- Электроникс-Сервис» (ООО «ВИЭЛС») ИНН 7802315720 Адрес: 188686, Ленинградская обл., Всеволожский р-н, Колтушское ГП, «Промзона Мягловская», ул. Круговая, д. 39 Телефон: (812) 4269888 E-mail: office@viels.ru			«ВИЭЛС»), Ленинградская обл., Колтушское ГП

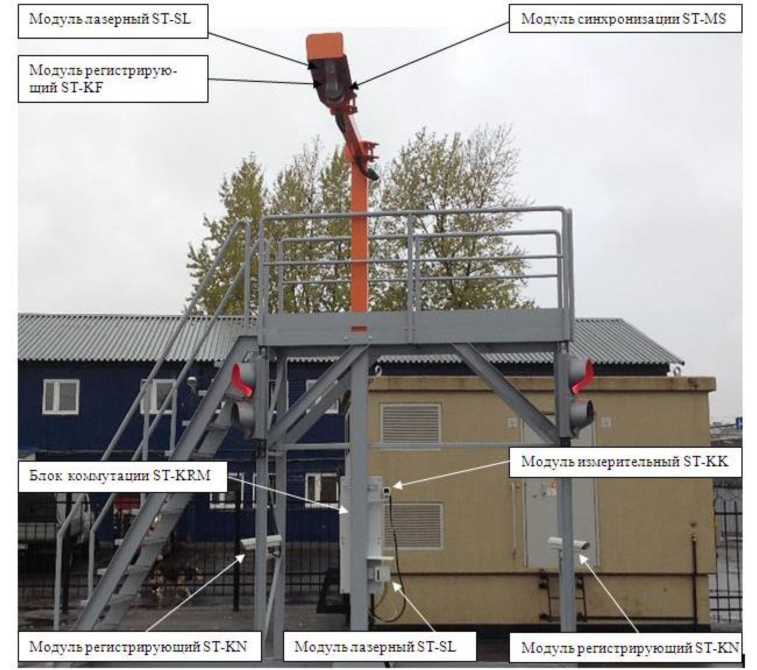

6.	Установки для измерения объема сыпучих материалов	«СканТрек- 2000»	64344-16	Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»), г. Сыктывкар Республики Коми, ИНН 1101011868 167982, г. Сыктывкар, ул. Карла Маркса, д. 229, каб. 128 Тел.: +7 (8212) 2913-38, факс: +7 (8212) 20-17-71 E-mail: intface@mail.ru	Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868 Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, офис 429 Тел.: +7 (8212) 29 13-38, факс: +7 (8212) 20-17-71 E-mail: intface@mail.ru		Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868 Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, офис 429 Тел.: +7 (8212) 29-1338, факс: +7 (8212) 20-17-71 E-mail: intface@mail.ru	Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»), Республика Коми, г. Сыктывкар
7.	Калибраторы кажущихся зарядов	«ГКИ-2» («GKI-2»)	48363-11	ООО «Димрус» Адрес: 614000, г. Пермь, ул. Кирова, 70, офис 403	Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)		Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)	Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»), Пермский край, д. Ванюки

Тел.: +7(342)212 23-18, Факс: +7(342)212-84-74 E-mail: dimrus@dimrus.ru , http://www.dimrus.r u

ИНН 5902855878 Адрес: 614500, Пермский край, м.о. Пермский, д. Ванюки, взд. Шоссейный, д. 2, офис 2215

ИНН 5902855878 Адрес юридического лица: 614500, Пермский край, м.о. Пермский, д. Ванюки, взд. Шоссейный, д. 2, офис 2215

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _⁶ »    ^мая     2026 г. №   _⁵⁹

Лист № 1 Регистрационный № 55821-13                                        Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики- регистраторы «МАГИКА»

Назначение средства измерений

Теплосчетчики - регистраторы «МАГИКА» (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода, объема, массы, температуры, давления горячей и холодной воды на узлах коммерческого и технологического учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также в системах горячего и холодного водоснабжения.

Описание средства измерений

Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров.

Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока c электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в таблицах 1, 2, 3.

В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом нормированные по погрешности измерений значения тепловой энергии, объемов, масс, давлений, средних или средневзвешенных температур, а также значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплосчетчика.

ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика и регистратора расхода, отдельно не поверяются, не имеют собственного паспорта, калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации «сухая труба», когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.

Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, часовая информация - от 60 до 90 суток, месячная от 3 до 10 лет в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.

В зависимости от комплекта поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:

- К - для измерений параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;

- А и Д - для измерений параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;

- Е - для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;

- Р и Т - составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;

- РИ - регистраторы расхода - для измерения объемного расхода воды в одном или двух трубопроводах, имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу;

- РС - регистраторы расхода - для измерения объемного расхода воды в одном или двух трубопроводах, могут иметь встроенные измерительные каналы для подключения термопреобразователей сопротивления и датчиков давления, часовые, суточные и месячные архивы для хранения информации о накопленном объеме и/или массе воды, значениях температуры и давления, значениях времени нормальной работы и времени различных неисправностей;

Вывод измеренной и накопленной информации из теплосчетчиков и регистраторов расхода осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний порт теплосчетчика и регистратора расхода обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.

В таблице 1 приведены основные технические характеристики водосчетчиков, подключаемых к импульсным каналам теплосчетчиков для измерений объемного расхода подпитки, а также в системах горячего и холодного водоснабжения.

аблица 1

Тип измерительного канала и преобразователя объема (расхода)	Ду, мм	Диапазон расходов, м3/ч	Диапазон температур, °С	Рабочее давление, МПа	Регистрационный номер в ФИФ
Счетчики холодной и горя-	от 15 до 250	от 0,012	от 5 до	1,6	51794-12
чей воды ВСХд, ВСГд, ВСТ		до 1200	150
Счетчики холодной и горя-	от 15 до 250	от 0,012	от 5 до	1,6	32540-11
чей воды СТВХ и СТВУ		до 1200	150
Счетчики воды ВСХНд,	от 15 до 250	от 0,012	от 5 до	1,6	61402-15
ВСГНд, ВСТН		до 1200	150
Счетчики холодной и горя-	от 15 до 250	от 0,012	от 5 до	1,6	66635-17
чей воды ВСКМ		до 1200	150
Счетчики холодной и горя-	от 15 до 250	от 0,012	от 5 до	1,6	32539-11
чей воды ВСКМ90		до 1200	120
Счетчики холодной и горя-	от 15 до 250	от 0,012	от 5 до	1,6	32538-11
чей воды ОСВХ и ОСВУ		до 1200	150

Типы термопреобразователей сопротивления и их комплектов, применяемых в теплосчетчиках, приведены в таблице 2. В теплосчетчиках должны применяться комплекты термопреобразователей сопротивления класса 1, состоящие из подобранных для работы в паре термопреобразователей сопротивления класса АА по ГОСТ 6651-2009.

Таблица 2

Тип термопреобразователя	Регистрационный номер в ФИФ	Тип термопреобразователя	Регистрационный номер в ФИФ
КТСПР-001	41892-09	КТСП-Н	38878-17
КТПТР-04,05, 05/1	39145-08	КТПТР-01,03, 06, 07, 08	46156-10
КТС-Б	43096-20	ТПТ-20, 26, 30, 31	39838-08
ТПТ-1, 17, 19, 21, 25Р	46155-10	ТСП-Н	38959-17
ТПТ-7, 8, 11, 12, 13, 14, 15	39144-08	ТС-Б	72995-20

Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.

Таблица 3

Тип преобразователя давления	Регистрационный номер в ФИФ	Тип преобразователя давления	Регистрационный номер в ФИФ
МИДА	50730-17	СДВ	28313-11
ДД-И-1,00-01М, 04М, 05, 06, 07, 08	65794-16	ПДТВХ-1	43646-10
ПД	66468-17	Корунд-ДИ-001	47336-16
МТ100М	46325-10	ДДМ-03Т	55928-13
Метран 150	32854-13	APZ	62292-15

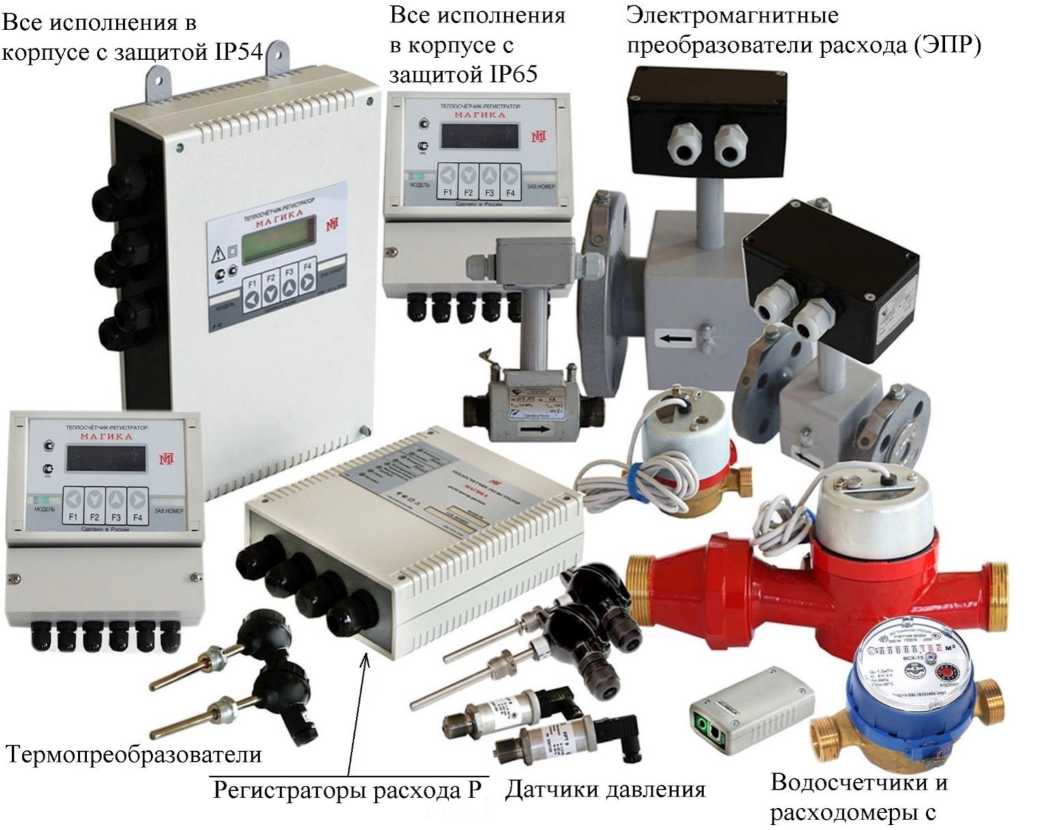

Все исполнения

Т ермопреобразователи

Электромагнитные преобразователи расхода (ЭПР)

Все исполнения в корпусе с защитой 1Р54

Регистраторы расхода Р Датчики давления

в корпусе с защитой 1Р65

— '       тгтгххмжятиспчлп»       I,

МЛ ГИКА

СТ ” -ч-

н чГПж

Водосчетчики и расходомеры с

импульсным выходом

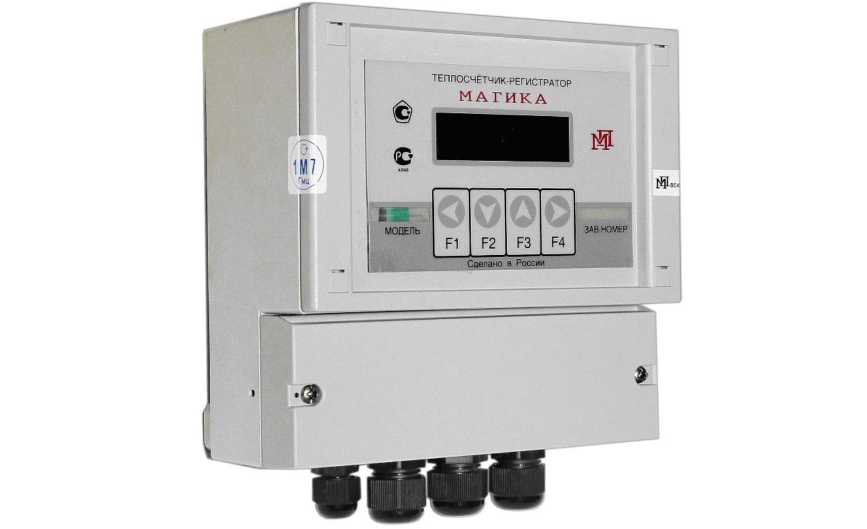

Рисунок 1 - Общий вид различных корпусов теплосчетчика-регистратора «МАГИКА» и датчиков

Стикер - наклейка знака поверки исключающая несанкционированный доступ к элементам электрической схемы.

Стикер-наклейка предприятия-изготовителя.

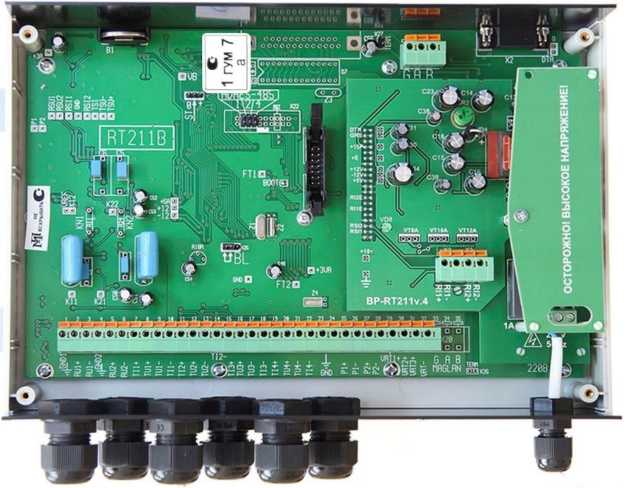

Рисунок 2 - Место пломбирования теплосчетчиков и регистраторов расхода со встроенными каналами ЭРК

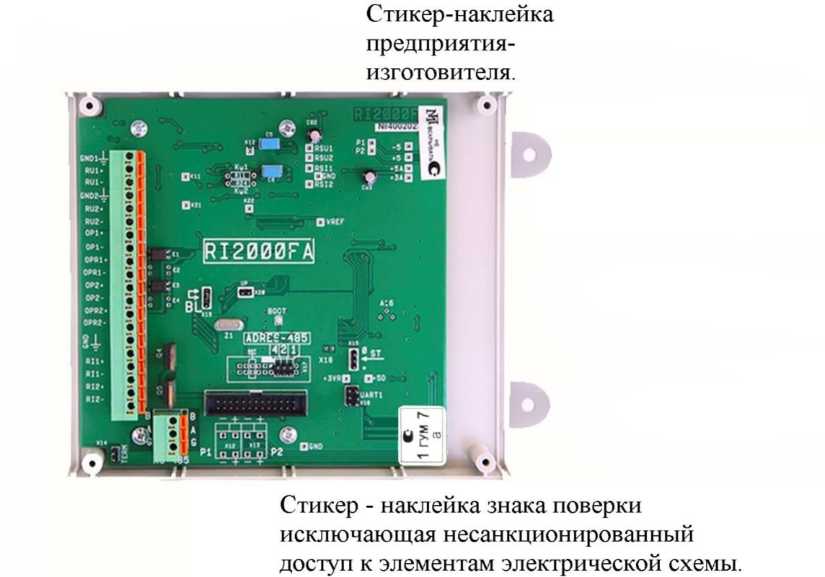

Место пломбирования регистраторов расхода без встроенных архивов приведено на рис.3.

Стикер-наклейка предприятия-изготовителя.

Стикер - наклейка знака поверки исключающая несанкционированный доступ к элементам электрической схемы.

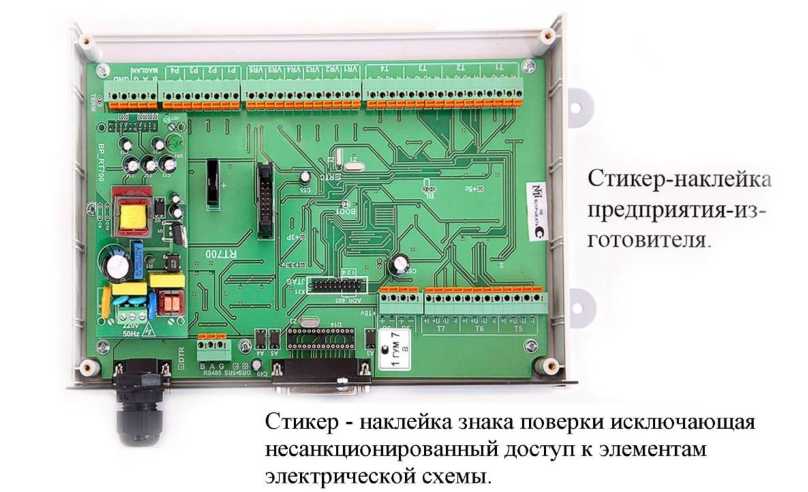

Рисунок 3 - Место пломбирования регистраторов расхода без встроенных архивов

Место пломбирования теплосчетчиков и регистраторов расхода собранных в корпусе с защитой IP65, приведено на рис.5.

Программное обеспечение

Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.

Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:

- в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие - либо подстроечные резисторы и конденсаторы отсутствуют;

• - доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими клеймами и знаком поверки;

• - переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;

• - программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;

• - через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;

• - факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.

Идентификационные данные ПО в зависимости от исполенения приведены в таблицах4.'1.. .4.7.

Таблица 4.1 - Идентификационные данные программного обеспечения теплосчетчиков исп. «А», «Д»________________________________________________________________________

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСН.15
Номер версии (идентификационный номер) ПО	1115
Цифровой идентификатор ПО	1B92

Таблица 4.2 - Идентификационные данные программного обеспечения теплосчетчиков исп. «Е»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСН.15
Номер версии (идентификационный номер) ПО	1215
Цифровой идентификатор ПО	3D71

Таблица 4.3 - Идентификационные данные программного обеспечения теплосчетчиков исп. «Р»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСН.15
Номер версии (идентификационный номер) ПО	1315
Цифровой идентификатор ПО	EE17

Таблица 4.4 - Идентификационные данные программного обеспечения теплосчетчиков исп. «Т»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСН.15
Номер версии (идентификационный номер) ПО	1415
Цифровой идентификатор ПО	FEE1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСН.15
Номер версии (идентификационный номер) ПО	1515
Цифровой идентификатор ПО	5A29

Таблица 4.6 - Идентификационные данные программного обеспечения регистраторов расхода «РИ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Р.09
Номер версии (идентификационный номер) ПО	0509
Цифровой идентификатор ПО	D19E

Таблица 4.7 - Идентификационные данные программного обеспечения регистраторов расхода «РС»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Р.09
Номер версии (идентификационный номер) ПО	0409
Цифровой идентификатор ПО	6FAC

Уровень защиты программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

В таблице 5 приведены основные технические характеристики измерительных каналов теплосчетчиков и регистраторов расхода.

Таблица 5

Тип измерительного канала и Преобразователя объема (расхода)	Ду, мм	Диапазон расходов, м3/ч	Диапазон температур, °С	Рабочее давление, МПа	Скорость потока воды, м/с
ЭРК с ЭПР теплосчетчиков и реги-	от 15	от 0,01 до	от 2 до	2,5	от 0,01
страторов расхода	до 400	4000	160		до 10

Основные метрологические характеристики теплосчетчиков и регистраторов расхода приведены в таблице 6.

Таблица 6

Наименование характеристики	Значение параметра
Пределы допускаемой относительной погрешности измерений тепловой энергии в закрытых системах теплоснабжения при использовании ЭРК, встроенных в теплосчетчик или в регистратор расхода:	±(Ef + Et** + Ec)
Пределы допускаемой относительной погрешности измерений объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или в регистратор расхода, Ef, %: - класс* 1 в диапазоне расходов Gмакс***/G = от 50:1 до 250:1 - класс 2 в диапазоне расходов Gмакс***/G = от 50:1 до 1000:1	±(1,0+0,0ЮмаксЮ), но не более ±3,5 % ±(2,0+0,02Gмакс/G), но не более ±5 %
Диапазон измерений температуры, °С	от +2 до +160
Диапазон вычислений разности температур, °С	от 2 до 159
Пределы допускаемой относительной погрешности тепловычис-лителя при вычислении тепловой энергии, Ec %	±(0.5+Atmin/At)
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температур (без учета погрешности термометров сопротивления), °С	±(0,15+0,002-t)
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С	±(0,1+0,001-t)
Диапазон измерений давления воды, МПа	от 0,4 до 1,6
Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), %	±1,0
Допустимый диапазон удельной электрической проводимости, См/м	от 10-3 до 10
Пределы относительной погрешности измерений текущего времени, %	±0,01
Напряжение питания от сети переменного тока, В, частотой 50 Гц	от 120 до 265
Потребляемая мощность при питании от сети переменного тока, ВА, не более	25
Относительная влажность окружающего воздуха, %	до 95
Температура окружающего воздуха, °С	от +5 до +50
Атмосферное давление, кПа	от 84 до 106,7
Степень защиты от воды и пыли ЭПР по ГОСТ 14254-2015, не ниже	IP65
Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-2015, не ниже	IP54
Масса электронного блока, кг, не более	4
Средняя наработка ЭБ на отказ, часов, не менее	80000
Средний срок службы, лет, не менее	12

Наименование характеристики

Значение параметра

Примечания: *) Класс точности теплосчетчика, а также пределы допускаемой относительной погрешности и граничные значения диапазона измерений объемных расходов Gмакс и Gмин, указываются в паспорте теплосчетчика или регистратора расхода. Et** - относительная погрешность измерения разности температур, указанная в описании типа на комплект подобранных в пару термометров сопротивления, выбираемых из таблицы 2. At - абсолютная разность температур в прямом и обратном трубопроводах. Gмакс*** - максимальный объемный расход, выбираемый по заказу для любого значения скорости потока воды в пределах от 3 до 10 м/с. Оценку относительной погрешности измерений тепловой энергии в открытых системах теплоснабжения и горячего водоснабжения проводят по ГОСТ Р 8.728-2010.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации теплосчетчика типографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.

Комплектность средства измерений

Таблица 7

Наименование	Обозначение	Количество	Примечание
Теплосчетчик-регистратор в составе: Электронный блок теплосчетчика или регистратора расхода Первичные электромагнитные преобразователи расхода Расходомеры или водосчетчики Комплекты термопреобразователей сопротивления с эксплуатационной документацией Одиночные термометры сопротивления с эксплуатационной документацией Преобразователи давления с техдокументацией	МАГИКА	1 шт.	По карте заказа
	По карте заказа	1 шт.
	По карте заказа	от 0 до 2 шт.
	согласно табл. 1	от 0 до 6 шт.	По карте заказа
	согласно табл.2	от 0 до 3 шт.	По карте заказа
	согласно табл.2	от 0 до 6 шт.	По карте заказа
	согласно табл.3	от 0 до 6 шт.	По карте заказа
Руководство по эксплуатации	4218-003-89503403 РЭ	1 экз.
Паспорт	4218-003-89503403 ПС	1 экз.
Методика поверки	-	1 экз.	По карте заказа

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»

ГОСТ Р 8.728-2010 Оценка погрешности измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения

4218-003-89503403 ТУ. Теплосчетчики - регистраторы «МАГИКА». Технические условия

«Правила коммерческого учета тепловой энергии, теплоносителя», утверждены постановлением Правительства Российской Федерации от 18.11.2013 г. № 1034

«Методика осуществления коммерческого учета тепловой энергии, теплоносителя», утверждена Министерством строительства и жилищно-коммунального хозяйства РФ от 17.03.2014 г. №99/пр

Правообладатель

Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+» (ООО «МАГИКА-ПРИБОР+»)

ИНН 7737535890

Юридический адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4, этаж Цокольный, помещ. I, ком. 7-1, офис 7

Тел./факс. (499) 390-24-57

Email: mail@magika@.ru

Web-сайт: www.magika.ru

Изготовители

Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+» (ООО «МАГИКА-ПРИБОР+»)

ИНН 7737535890

Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, к. 4, этаж Цокольный, помещ. I, ком. 7-1, офис 7

Тел./факс. (499) 390-24-57

Email: mail@magika@.ru Web-сайт: www.magika.ru

Общество с ограниченной ответственностью «ПРИБОР-ИМПЭКС»

(ООО «ПРИБОР-ИМПЭКС») ИНН7724276045

Юридический адрес: 117525 г. Москва, вн. тер.г. муниципальный округ Чертаново центральное, ул. Днепропетровская, д. 3, к. 5 помещ. 3/1

Тел./факс. (495) 231-98-93

Email: mail@magika.ru

Web-сайт: www.magika.ru

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 »    мая     2026 Г. №   859

Лист № 1 Регистрационный № 31057-09                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления пневматические Метран-504 Воздух

Назначение средства измерений

Калибраторы давления пневматические Метран-504 Воздух (далее по тексту -калибраторы) предназначены для точного воспроизведения единицы давления.

Калибраторы соответствуют уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до V10⁵ Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.

Описание средства измерений

Принцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.

Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.

При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.

Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).

Калибраторы имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-П и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.

Допускается изготовление калибраторов с другим цветом корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, состоящий из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочную табличку.

Пломбирование калибраторов не предусмотрено.

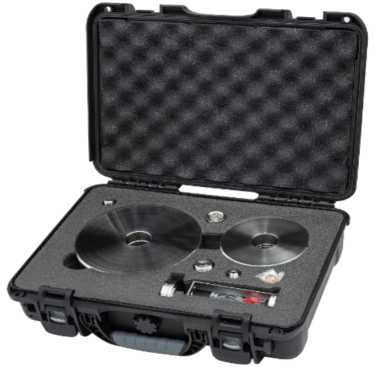

Общий вид калибраторов приведен на рисунке 1.

Метрологические и технические характеристики

Метрологические характеристики представлены в таблицах 1-2. Технические характеристики представлены в таблицах 3-4.

Таблица 1 - Диапазоны воспроизведения давления, дискретность воспроизведения давления

Модификация калибратора	Единицы измерений давления
	кПа	мбар	ат	кгс/м2	кгс/см2	мм вод. ст.
	Диапазон воспроизведения давления
Метран-504 Воздух-I	от 3,0 до 400,0	от 30 до 4000	от 0,030 до 4,000	от 300 до 40000	от 0,030 до 4,000	от 300 до 40000
Метран-504 Воздух-П	от 40,0 до 1000,0	от 400 до 10000	от 0,400 до 10,000	от 4000 до 100000	от 0,400 до 10,000	от 4000 до 100000
Метран-504 Воздух-Ш	от 0,6 до 63,0	от 6 до 630	от 0,006 до 0,630	от 60 до 6300	от 0,006 до 0,630	от 60 до 6300
	Дискретность воспроизведения давления
Метран-504 Воздух-I	0,25	2,5	0,0025	25	0,0025	25
Метран-504 Воздух-П	0,25	2,5	0,0025	25	0,0025	25
Метран-504 Воздух-Ш	0,10	1,0	0,0010	10	0,0010	10

Примечание: допускается изготовление калибратора с комплектом грузов в других единицах измерений давления, допущенных к применению в Российской Федерации.

аблица 2 - Пределы допускаемой погрешности калибраторов

Калибратор давления пневматический	Диапазон воспроизводимого давления, кПа	Класс точности 0,01	Класс точности 0,015	Класс точности 0,02
Метран-504 Воздух-I	3 < Рн < 400	±0,01 %	±0,015 %	±0,02 %
Метран-504 Воздух-II	40 < Рн < 1000
Метран-504 Воздух-Ш	0,6 < Рн <0,7	±0,4 Па	±0,45 Па	±0,6 Па
	0,7 < Рн <3	±0,3 Па
	3 < Рн < 63	±0,01 %	±0,015 %	±0,02 %
Примечания: 1 При значениях воспроизводимого давления меньше 3 кПа нормируются пределы допускаемой абсолютной погрешности. 2 При значениях воспроизводимого давления 3 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения воспроизводимого давления.

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	Метран-504 Воздух-I	Метран-504 Воздух-II	Метран-504 Воздух-Ш
Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами:
- давление воздуха питания от сети (компрессора), кПа	от 700 до 800	1600±50	от 300 до 400
- давление воздуха питания на входе в регулятор расхода, кПа - расход воздуха питания, приведенный к	600±20	1600±50	200±10
условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин),
не более	0,48 (8)	1,2 (20)	0,18 (3)
Время установления выходного давления, с, не более	30
Габаритные размеры калибратора (длина х ширина х высота), мм, не более: - без укладки	380x260x230	380х260х240	380x260x230
- укладки в отдельности	370x290x120	370x290x120	370x290x120
Масса, кг, не более: - без учета укладки	8,5	7,5	9,5
- укладки в отдельности	13,8	13,5	5,0
Вид климатического исполнения	УХЛ 4.2 по ГОСТ 15150-69
Рабочие условия эксплуатации: - температура окружающего воздуха, °С		от +15 до +35
- относительная влажность, %, не более		80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч	8000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и на маркировочную табличку калибратора способом, принятым на предприятии-изготовителе.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Калибратор давления пневматический	Метран-504 Воздух	1 шт.
Паспорт (по заказу): модификация I	1554.000.00 ПС	1 экз.
модификация II	1559.000.00 ПС
модификация III	2060.000.00 ПС
Руководство по эксплуатации (по заказу): модификация I	1554.000.00 РЭ	1 экз.
модификация II	1559.000.00 РЭ
модификация III	2060.000.00 РЭ
Методика поверки	-	1 экз.
Укладка (комплект грузов)	-	1 экз.
Приспособление для проверки герметичности	-	1 шт.
Таблица массы поршней и грузов	-	1 экз.
Примечание По запросу потребителя в комплект поставки могут входить дополнительное
оборудование, монтажные части и комплекты.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 документов 1554.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-I. Руководство по эксплуатации», 1559.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-II. Руководство по эксплуатации», 2060.000.00 РЭ «Калибратор давления пневматический Метран-504 Воздух-III. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до К10⁵ Па»

ТУ 4381-058-51453097-2009 «Калибраторы давления пневматические Метран-504 Воздух. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Телефон: +7 351 24 24 468

E-mail: Stend@metran.ru

Изготовители

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес:454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: 242-44-44

Web-сайт: www.metran.ru

E-mail: info@metran.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 24 24 468

E-mail: Stend@metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101

Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 »    мая     2026 Г. № 859

Лист № 1 Регистрационный № 51713-18                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики газа РГТ

Назначение средства измерений

Расходомеры-счётчики газа РГТ (далее - расходомеры) предназначены для измерений объемного расхода и объема азота, воздуха и инертных газов.

Описание средства измерений

Принцип действия     расходомеров-счётчиков     газа РГТ основан

на термоанемометрическом методе измерения расхода газа. Значение объема отобранной пробы рассчитывается расходомером на основании результатов прямых измерений объемного расхода газа и времени.

Расходомеры - счётчики газа РГТ состоят из одного блока. На лицевой панели расположены входной штуцер, клавиши управления и цифровое табло. Выходной штуцер, интерфейсный разъем и разъем для подключения сетевого адаптера расположены на задней панели. В режиме измерения на цифровом табло отображаются значения объемного расхода газа (дм³/мин) и текущее значение объема газа (см³, дм³). Для обеспечения обмена данными с внешними устройствами расходомеры оснащаются цифровым интерфейсом RS-232, аналоговым выходом (опционально) и входом для синхронного пуска (опционально).

Расходомеры - счётчики газа РГТ выпускаются в следующих модификациях: РГТ-1, РГТ-2, РГТ-3, РГТ-4, РГТ-5, РГТ-6, РГТ-7, которые отличаются диапазоном измеряемых расходов. С изменением диапазона измеряемых расходов меняются диаметры входного и выходного штуцеров.

Общий вид расходомеров со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

РАСХОДОМ ЕР-СЧЕТЧИК ГАЗА РГТ-5

Пломбирование

вход

Рисунок 1 - Общий вид расходомеров-счётчиков газа РГТ Знак поверки наносится на корпус расходомеров и (или) на свидетельство о поверке

Программное обеспечение

Расходомеры-счётчики газа РГТ имеют встроенное программное обеспечение «РГТ», разработанное предприятием-изготовителем специально для решения задач измерения объёмного расхода и объёма газа. Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Программное обеспечение расходомеров является полностью метрологически значимым.

Влияние программного обеспечения расходомеров учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«РГТ»
Номер версии (идентификационный номер) ПО	не ниже 3.1
Цифровой идентификатор ПО	CDG45215
Алгоритм вычисления контрольной суммы исполняемого кода	CRC32

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	РГТ-1	РГТ-2	РГТ-3	РГТ-4	РГТ-5	РГТ-6	РГТ-7
Диапазон измерений объемного расхода газа	от 0,1	от 0,2	от 0,5	от 1	от 2	от 5	от 10
(приведенный к температуре	до 1	до 2	до 5	до 10	до 20	до 50	до 100
+20 °С и давлению 101,325 кПа), дм3/мин	включ.	включ.	включ.	включ.	включ.	включ.	включ.

Пределы допускаемой относительной погрешности при измерении объемного расхода газа (приведенного к температуре +20 °С и давлению 101,325 кПа), %	±1
Диапазон измерений объема газа (приведенного к температуре +20 °С и давлению 101,325 кПа), дм3	от 0,1 до 99 включ.	от 1 до 9900 включ.
Пределы допускаемой относительной погрешности при измерении объема газа (приведенного к температуре +20 °С и давлению 101,325 кПа), %	±1
1) Диапазоны измерений расхода газа приведены для азота и воздуха. В случае калибровки по другим инертным газам диапазоны измерений расхода газа могут отличаться от указанных ввиду отличия свойств газов от свойств азота и воздуха.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц	230±23 В 50±1
Потребляемая мощность, В^А, не более	15
Габаритные размеры, мм, не более - высота - ширина - длинна	70 210 215
Масса расходомера, кг, не более	0,75
Рабочие газы	азот, воздух и инертные газы 1)
Время прогрева, мин, не более	10
Избыточное давление газа на входе, кПа, не более	15
Средний срок службы, лет Средняя наработка на отказ, ч	5 5000
Условия эксплуатации: - температура окружающего, °С - атмосферное давление, кПа - относительная влажность окружающей среды, %	от +15 до +25 °С от 84 до 106 кПа не более 80 %
1) В качестве рабочих газов должны использоваться технически чистые газы и ПНГ с техническими характеристиками не хуже: азот высокой чистоты (особой чистоты по ГОСТ 9293-74), воздух кл. 3 по ГОСТ 17433-80. В качестве источника воздуха для расходомеров могут использоваться генераторы нулевого воздуха утвержденного типа. Расходомеры могут быть откалиброваны заводом-изготовителем для измерения расхода и объема других инертных, не конденсируемых, не горючих, не агрессивных газов с относительной влажностью не более 80 %.

Знак утверждения типа

наносится на заднюю панель расходомеров-счётчиков газа РГТ и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность расходомеров - счетчиков газа РГТ

Наименование	Обозначение	Количество
Расходомер-счётчик газа РГТ		1 шт.
Методика поверки	-	1 экз.
Руководство по эксплуатации	ШДЕК.421322.002 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия

ШДЕК.421322.002ТУ Расходомеры -счетчики газа РГТ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к. 2, помещ. 5Н, лит. А

Телефон: (812) 251-56-72

Факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17, к. 1, эт. 2, каб. 208 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к. 2, помещ. 5Н, лит. А

Телефон: (812) 251-56-72

Факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

Лист № 1 Регистрационный № 39152-12                                         Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули давления эталонные Метран-518

Назначение средства измерений

Модули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Модули соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Росстандарта от 05.12.2025 № 2667, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 1-10⁵ Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.

Описание средства измерений

Принцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях D0,63K, D6,3К и D63К используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию калибратору давления (Метран-517, Метран-520 или другому совместимому с модулем калибратору давления) или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД» или другим совместимым программным обеспечением.

Электропитание модуля осуществляется от блока электронного калибратора давления или адаптера USB.

Модули изготавливаются в металлическом или пластиковом корпусе.

Модули имеют два исполнения:

- общепромышленное;

- взрывозащищенное, только при работе с калибратором давления взрывозащищенного исполнения (например, Метран-517).

Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Ex ia IIB T4 Gb X имеют высокий уровень защиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Внешний вид модулей представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

Нанесение знака поверки на модули не предусмотрено.

Допускается изготовление модулей с другим цветом корпуса и его элементов.

Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочные таблички, расположенные на корпусах модулей (рисунок 3). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.

Программное обеспечение

Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART).

Идентификационные данные встроенного программного обеспечения модуля давления приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для модулей с кодами
	2,5К, 6,3К, 25К, 160К, 1М, 6М, 25М, 60М, 160М, D6,3K1, D63K1, D160K, DIM, D2,5M, А160К, А1М, А6М	D0,63K, D6,3K, D63K
Идентификационное	1595 210 00	1595 410 00
наименование ПО
Номер версии (идентификационный номер) ПО	17	17
Цифровой идентификатор ПО	7D6D83AF	B273492E
Алгоритм вычисления цифрового идентификатора ПО	CRC32

В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Передача информации калибратору давления через асинхронный последовательный интерфейс модуля не влияет на метрологические характеристики измерения.

Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений, МПа - Избыточное давление Код модуля: 2,5К	от 0 до 0,0025
6,3К	от 0 до 0,0063
25К	от 0 до 0,025

Наименование характеристики	Значение
Диапазон измерений, МПа - Избыточное давление 160К	от 0 до 0,16
1М	от 0 до 1
6М	от 0 до 6
25М	от 0 до 25
60М	от 0 до 60
160М	от 0 до160
- Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K	от -0,00063 до 0,00063
D6,3K, D6,3K1	от -0,0063 до 0,0063
D63K, D63K1	от -0,063 до 0,063
D160K	от -0,1 до 0,15;
DIVI	от 0 до 0,16 от -0,1 до 0,9;
D2,5VI	от 0 до 1 от -0,1 до 2,4;
- Абсолютное давление Код модуля: А160К	от 0 до 2,5 от 0 до 0,16
А1М	от 0 до 1
А6М	от 0 до 6
Минимальный поддиапазон измерений, МПа - Избыточное давление Код модуля: 2,5К	от 0 до 0,0016
6,3К	от 0 до 0,004
25К	от 0 до 0,01
160К	от 0 до 0,04
1М	от 0 до 0,25
6М	от 0 до 1,6
25М	от 0 до 10
60М	от 0 до 40
160М	от 0 до 100

Наименование характеристики	Значение
- Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K D6,3K, D6,3K1 D63K, D63K1 D160K D1M D2,5M - Абсолютное давления Код модуля: А160К А1М А6М	от 0 до 0,0004 от 0 до 0,001 от 0 до 0,01 от 0 до 0,04 от 0 до 0,25 от 0 до 1,6 от 0 до 0,025 от 0 до 0,25 от 0 до 1,6
Пределы допускаемой основной приведенной (от поддиапазона измерений) погрешности, у, % - Избыточное давление Код модуля: 2,5К, 6,3К 25К 160К, 1М, 6М, 25М 60М, 160М - Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K D6,3K, D6,3K1 D63K, D63K1, D160K, DIM, D2,5M - Абсолютное давление Код модуля: А160К А1М, А6М	±0,04; ±0,05; ±0,06; ±0,1 ±0,03; ±0,04; ±0,05; ±0,06 ±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,05п (±0,12)); ±0,06п (±0,12)); ±0,11) (±0,152)) ±0,041) (±0,052)); ±0,051) (±0,062)); ±0,061) (±0,12)); ±0,11) (±0,152)) ±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,0253)’4); ±0,033)’4); ±0,043); ±0,05; ±0,06; ±0,1 ±0,025; ±0,03; ±0,04; ±0,05; ±0,06; ±0,1

Наименование характеристики	Значение
Предельно-допустимое значение, МПа - Избыточное давление Код модуля: 2,5К	0,0035
6,3К	0,0085
25К	0,035
160К	0,22
1М	1,4
6М	8
25М	35
60М	70
160М	180
- Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K	от -0,0025 до 0,0025
D6,3K	от -0,012 до 0,012
D6,3K1	от -0,009 до 0,009
D63K	от -0,1 до 0,12
D63K1	от -0,09 до 0,09
D160K	от -0,1 до 0,22
DIM	от -0,1 до 1,4
D2,5M - Абсолютное давление Код модуля:	от -0,1 до 3,5
А160К	0,22
А1М	1,4
А6М	8
Значения пределов допускаемой основной приведенной погрешности поддиапазона в зависимости от кода предела допускаемой основной приведенной погрешности, применяемого при заказе модуля, %: A	±0,02
B	±0,025
C	±0,03
D	±0,04
E	±0,05
F	±0,06
G	±0,1
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий, % /10 °C	±0,5-у

Наименование характеристики

Значение

Примечания 1 Основная погрешность измерений давления при температуре от +18 °С до +22 °С включает нелинейность, вариацию и повторяемость. 2 Указан максимальный диапазон измерений, поддиапазоны модуля указываются в паспорте. 3 Информация об основной погрешности измерений модуля заносится в паспорт модуля. 1) - Погрешность измерений только в поддиапазонах измерений избыточного давления. 2) - Погрешность измерений только в поддиапазонах измерений давления-разрежения. 3) - Погрешность измерений в поддиапазоне измерений 0-25 кПа ±0,06 %. 4) - Погрешность измерений в поддиапазоне измерений 0-40 кПа ±0,04 %.

Таблица 3 - Основные технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: Рабочие: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа Нормальные: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа	от +0 до +50 не более 80 от 84 до 106,7 от +18 до +22 не более 80 от 84 до 106,7
Мощность, потребляемая модулем, Вт, не более	0,05
Габаритные размеры модуля, мм, не более - на основе емкостной измерительной ячейки (длина х ширина х высота) - на основе тензопреобразователя (длина х диаметр корпуса)	164 х 72 х 71 128 х 44
Масса модуля без источника давления, кг, не более - на основе емкостной измерительной ячейки - на основе тензопреобразователя	1,5 0,5
Таблица 4 - Показатели надежности
Наименование характеристики	Значение
Среднее время наработки на отказ, ч	20000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль давления эталонный Метран-518		1 шт.
Паспорт	1595.200.00 ПС	1экз.
Руководство по эксплуатации	1595.200.00 РЭ	1 экз.!)
Примечание: |( Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 3 модуля, поставляемых в один адрес.

Сведения о методиках (методах) измерений

приведены в п.1.4 документа 1595.200.00 РЭ «Устройство и работа модуля давления» документа «Модуль давления эталонный Метран-518. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к модулям давления эталонным Метран-518

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Приказ Росстандарта от 05 декабря 2025 г. № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления»

ТУ 4381-061-51453097-2010 «Модули давления эталонные Метран-518. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Телефон: +7 (351) 24-24-468

Е-mail: Stend@metran.ru

Изготовитель

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 24 24 000

Web-сайт: www.metran.ru

E-mail: info@metran.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы»

(ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 (351) 24-24-468

e-mail: Stend@metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Web-сайт: 74.csmrst.ru

Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ⁰⁶ »    ^мая     2026 г. № ⁸⁵⁹

Лист № 1 Регистрационный № 58922-14                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные К1871-У

Назначение средства измерений

Комплексы измерительные К1871-У (далее - К1871-У) предназначены для измерений и контроля уровня и разности уровней жидкости в реальном масштабе времени, формирования аналоговых сигналов силы постоянного тока, выполнения функций сигнализации и противоаварийной защиты, а также для накопления, регистрации и хранения измерительной информации.

Описание средства измерений

Принцип действия измерительных каналов (ИК) К1871-У при измерении уровня заключается в следующем:

• - первичные измерительные преобразователи преобразуют текущие значения уровня в унифицированные электрические сигналы силы постоянного тока стандартных диапазонов;

• - унифицированные электрические сигналы силы постоянного тока от первичных измерительных преобразователей поступают на входы модулей аналого-цифрового преобразования регистратора щитового электронного многоканального Ф1771-АД (далее -регистратор);

• - значения уровня отображаются на жидкокристаллическом дисплее регистратора.

К1871-У осуществляет:

• - измерение и отображение значений уровня жидкости;

• - измерение разности значений уровня между двумя выбранными оператором каналами комплекса;

• - предупредительную и аварийную сигнализацию при выходе технологического параметра (уровня) за установленные границы и при обнаружении неисправностей оборудования;

• - противоаварийную защиту оборудования установки;

• - накопление, регистрацию и хранение поступающей информации.

Конструктивно К1871-У состоит из следующих компонентов:

• - первичных измерительных преобразователей (тип и количество определяется заказом);

• - регистратора щитового электронного многоканального Ф1771-АД.

Подсистема противоаварийной защиты обеспечивает реализацию алгоритмов защитных блокировок технологического процесса.

Внешний вид вторичной части К1871-У - регистратора Ф1771-АД - приведен на рисунке 1.

шильд-наклейка

Рисунок 1 - Регистратор щитовой электронный многоканальный Ф1771-АД

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) регистратора Ф1771-АД приведены в таблице 1.

Таблица 1

Наименование ПО	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
Встроенное ПО регистратора Ф1771-АД	RegeSoft 2.2	2.2	96E22C3E	CRC32

Исходный код программы записывается во внутреннюю постоянную память микро-контроллера регистратора при изготовлении. Регистратор выполняет самодиагностику и обеспечивает защиту от несанкционированного доступа к информации и параметрам настройки за счет использования трехуровневой системы паролей.

Механическая защита ПО и измеренных данных осуществляется за счет применения разрушаемой шильд-наклейки между разъемными частями корпуса регистратора Ф1771-АД. Программа регистратора обеспечивает вывод идентификационных данных.

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2

Диапазоны измерений/воспроизведения ИК, пределы допускаемой приведенной погрешности, %			Состав	ИК
			Первичный измерительный преобразователь (тип, пределы допускаемой приведенной погрешности)	Регистратор Ф1771-АД, пределы допускаемой приведенной погрешности, %
основ -ной	в рабочих условиях	диапазоны измерений/ воспроизведения		основной	в рабочих условиях
И			К измерения уровня
± 0,40	± 0,80	от 0 до 30 м	Уровнемер микроволновый Micropilot FMR240, ± 0,25 % Госреестр №17672-08	± 0,25	± 0,65
± 0,40	± 0,80	от 0,6 до 25 м	Уровнемер ультразвуковой Prosonic S FDU93 (c FMU90), ± 0,25 % Госреестр №17670-13
ИК воспроизведения сигналов силы постоянного тока
± 0,25	± 0,65	от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА	-	± 0,25	± 0,65
Примечания: - пределы допускаемых приведенных погрешностей уровнемеров указаны по токовому выходу; - нормирующими значениями при определении приведенной погрешности являются для уровнемеров (по токовому выходу): диапазон выходного сигнала 4-20 мА; для регистратора: ИК измерения уровня - верхнее значение диапазона измерений уровня; ИК воспроизведения силы тока - верхнее значение диапазона воспроизведения 4-20 мА; - допускается применение первичных преобразователей других типов, прошедших испытания в целях утверждения типа с аналогичными метрологическими характеристиками.

Пределы допускаемой приведенной погрешности измерений разности значений параметра (уровня) между двумя ИК комплекса, %

основной......................................................................± 0,8

в рабочих условиях..........................................................± 1,6

Примечания: - разность значений параметра измеряется между показаниями двух идентичных по составу и характеристикам каналов комплекса, работающих в одном диапазоне измерений уровня;

- нормирующим значением при определении приведенной погрешности измерений разности значений уровня является верхнее значение диапазона измерений уровня.

Рабочие условия эксплуатации:

- диапазон температуры окружающего воздуха, ^оС

для регистратора щитового электронного многоканального Ф1771-АД........от 5 до 50

для первичных измерительных преобразователей........................от минус 20 до 80

рабочих температур, %, не более

- диапазон атмосферного давления, кПа..................................................от 84 до 106,7

Срок службы, лет, не менее

Средняя наработка на отказ, ч

Электропитание

напряжение переменного тока..........................................(220 ± 22) В, 50 Гц

напряжение постоянного тока.......................................................24

Потребляемая мощность, В^А (Вт), не более........................................................

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

В комплект поставки входят:

• - первичные измерительные преобразователи (тип и количество определяется заказом);

• - регистратор щитовой электронный многоканальный Ф1771-АД;

• - паспорт;

• - руководство по эксплуатации комплекса ВАШД 421411.004 РЭ;

• - руководство по эксплуатации регистратора Ф1771-АД 3ПА.849.011 РЭ;

• - методика поверки МП2064-0093-2014.

Сведения о методах измерений

приведены в документе «Комплексы измерительные К1871-У. Руководство по эксплуатации» ВАШД 421411.004 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’¹⁶... 30 А

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р  8.596-2002 ГСИ. Метрологическое обеспечение измерительных

систем. Основные положения

Технические условия ТУ 4389-0210-76150720-2014

Изготовитель

Общество с ограниченной ответственностью «Вибратор-Электроникс-Сервис» (ООО «ВИЭЛС»)

ИНН 7802315720

Адрес:  188686, Ленинградская обл., Всеволожский р-н, Колтушское ГП,

«Промзона Мягловская», ул. Круговая, д. 39

Телефон: (812) 426-9888

E-mail: office@viels.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева»

(ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. С.-Петербург, Московский пр-кт, д. 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ⁰⁶ »    ^мая    2026 г. №    ⁸⁵⁹

Лист № 1 Регистрационный № 64344-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения объема сыпучих материалов «СканТрек-2000»

Назначение средства измерений

Установки для измерения объема сыпучих материалов «СканТрек-2000» (далее -установки) предназначены для автоматического измерения объёма и линейных размеров (ширины, высоты, длины) сыпучих материалов, находящихся в движущихся объектах.

Описание средства измерений

Принцип действия установок основан на методах фотограмметрии и заключается в определении пространственных координат точек поверхности движущихся объектов. Процесс реализуется посредством измерения расстояния до всех определяемых точек с помощью лазерных сканеров и видеокамер. Лазерные сканеры разворачивают луч в вертикальной плоскости и расположены таким образом, чтобы лучи охватывали весь контур движущегося объекта. Одновременно с этим предварительно откалиброванные по специальным тестам видеокамеры проводят съемку движущегося объекта с маркерными линиями, образованными лазерными лучами. Программное обеспечение установок проводит обработку видеокадров, совмещает их в пространстве, строит трёхмерное изображение и, на основании заложенной математической модели, проводит измерение геометрических параметров (ширины, высоты, длины) и вычисление объема объекта.

Измерения проводятся в условиях движения объекта, погруженного на автотранспортное средство.

Установки имеют блочно-модульную структуру, условно разделенную на две части: сканирующую и обрабатывающую. Сканирующая часть (см. рисунок 1) состоит из набора модулей (лазерные, измерительные, регистрирующие, синхронизации), размещенных в определённом порядке на вертикальных и горизонтальных плоскостях конструкции, установленной на площадке для проведения измерений. Модули сканирующей части размещены в термобоксах, что позволяет работать в широком диапазоне внешних температур. Габариты конструкции позволяют проезжать через ее створ транспортному средству с грузом.

Обрабатывающая часть состоит из одного или нескольких компьютерных системных блоков, с помощью которых обеспечивается получение данных (координаты точек маркерных линии, фото- и видео- информация при проведении измерений), синхронизация работы всех модулей, расположенных в сканирующей части установок.

Получение геометрических параметров объекта по видеоряду (последовательности снимков поверхности) связано с процедурой калибровки видеокамер. Для решения задачи калибровки необходимо иметь опорные данные, координаты точек теста X, Y, Z, помещенного в область кадра. Координаты теста (расстояние между опорными точками теста может быть измерено) с помощью специального программного обеспечения (фотограмметрическая методика приведения компьютерной системы координат к метрической) приводятся в координаты этих же точек в системе координат снимка. С помощью такой калибровки видеокамер можно задать каждому пикселю (или группе пикселей) на изображении видеокадра координаты X, Y, Z.

Обработка информации и управление процессом измерений осуществляется в помещении пункта контроля, где располагается обрабатывающий модуль.

Установки могут комплектоваться различным количеством модулей, зависящим от задач, решаемых с их помощью.

Для защиты от несанкционированного доступа изготовителем производится нанесение пломбирующих наклеек на стыки корпусов всех модулей сканирующей части установок.

Рисунок 1 - Внешний вид установок для измерения объема сыпучих материалов

«СканТрек-2000»

Программное обеспечение

При работе c установками используется программное обеспечение «СканТрек - 2000» (далее - ПО). ПО используется для управления установками в процессе определения габаритных размеров и объема измеряемых объектов, а также выдачи результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО	«СканТрек-2000»
Номер версии (идентификационный номер ПО), не ниже	6.1.2
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Программное обеспечение защищено от несанкционированного доступа паролями доступа к компьютеру и операционной системе. Защита программного обеспечения соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазон измерений длины, мм	от 2000 до 20000
Диапазон измерений ширины, мм	от 1500 до 3000
Диапазон измерений высоты, мм	от 1000 до 3000
Пределы допускаемой относительной погрешности измерений длины, ширины, высоты, %	±1
Диапазон измерений объема, м3	от 3 до 180
Пределы допускаемой относительной погрешности измерений объёма, %	±3
Минимальное расстояние до измеряемого объекта, м	0,5
Максимальное расстояние до измеряемого объекта, м	20
Скорость движения автомобиля, ж/д состава при сканировании, км/ч	от 2 до 5
Рабочий диапазон температур модулей сканирующей части, °С	от плюс 15 до плюс 25
Рабочий диапазон температур установок, °С	от минус 45 до плюс 45
Габаритные размеры (Д*Ш*В), не более, мм	4000x3000x4000
Масса, не более, кг	3000
Питание от сети переменного тока: - напряжение, В - частота, Гц	ЛЛЛ +10% 220 -15% 50±1
Длина волны лазерного излучения, нм	980
Класс опасности по ГОСТ 31581-2012	1
Режим работы установок, ч/сут	24
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Установка «СканТрек-2000»	1 шт
Пакет программного обеспечения «СканТрек-2000»	1 шт
Руководство по эксплуатации УИСМД.73753.015 РЭ	1 экз
Паспорт СИОСМ03.ПС	1 экз
Методика поверки МП АПМ 49-15	1 экз

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 4012-002-24958022-2015 Установки для измерения объема сыпучих материалов «СканТрек-2000». Технические условия

Правообладатель

Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»)

ИНН 1101011868

Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, офис 429

Тел.: +7 (8212) 29-13-38, факс: +7 (8212) 20-17-71

E-mail: intface@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»)

ИНН 1101011868

Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, офис 429

Тел.: +7 (8212) 29-13-38, факс: +7 (8212) 20-17-71

E-mail: intface@mail.ru

Испытательный центр

ООО «Автопрогресс-М»

123308, г. Москва, ул. Мневники, д. 3 к. 1

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _⁶ » _м 2026 г. №   _⁵⁹

Регистрационный № 48363-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2»)

Назначение средства измерений

Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2») (далее по тексту- калибраторы) предназначены для воспроизведения тестовых фиксированных зарядов с фиксированной частотой следования при проведении калибровки измерителей частичных разрядов.

Описание средства измерений

Принцип действия калибратора основан на формировании фиксированных электрических импульсов путем заряда встроенной, расчетной, выходной емкости с последующим разрядом через встроенную расчетную нагрузку во внешнюю цепь.

Калибратор генерирует на выходе импульсы, соответствующие фиксированному кажущемуся заряду.

Функционально калибратор состоит из измерительного модуля, содержащего электрические плата, BNC Т- Connector, аккумулятор и BNC Терминатор (сопротивлением 50 Ом). Модуль выпускается в пластмассовом неразъёмном корпусе, предназначенном для защиты электронных плат от механических повреждений и предохранения от воздействия пыли и водяных струй.

На передней панели калибратора расположены:

• - жидкокристаллический дисплей для отображения информации;

• - клавиатура управления (четыре кнопки).

Разъем калибратора предназначен для подключения измерительной цепи, имеющей стандартное сопротивление 50 Ом.

В калибраторе предусмотрены два режима работы:

• - автоматическая генерация импульсов;

• -  ручная установка параметров калибратора: время работы генератора до автоматического отключения после последнего нажатия клавиш, время отключения подсветки экрана, контрастность экрана.

Программное обеспечение (ПО)

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.

Встроенное ПО управляет настройками интерфейса калибратора и предназначено исключительно для удобства работы с калибратором.

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Встроенное	Микро-программа	1.05	A433D015	CRC-32

Операционная система, имеющая оболочку, доступную пользователю, отсутствует.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Программное обеспечение калибраторов может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.

Общий вид калибраторов кажущихся зарядов «ГКИ-2» («GKI-2»)

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 1

Таблица 1

Характеристика	Значение
Значение воспроизводимого кажущегося заряда, пКл	3000
Пределы допускаемой относительной погрешности при воспроизведении кажущегося заряда, %	±10
Время нарастания фронта импульса, не более, нс	5,5
Частота следования импульсов, кГц	24
Пределы допускаемой абсолютной погрешности при измерении частоты следования импульсов, кГц	±2,4
Длительность импульса, не более, нс	33
Г абаритные размеры, мм	(140±5)х(65±5)х(25±5)
Масса, кг	0,3±0,2
Электропитание	встроенные аккумуляторы, заряжаемый от сети переменного тока напряжением (220±22) В, частотой 50±1 Гц при нормах качества по ГОСТ 13109; сеть переменного тока напряжением (220±22) В, частотой (50±0,5) Гц при нормах качества по ГОСТ 13109
Средний срок службы, лет, не менее	3

Характеристика	Значение
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, %, не более атмосферное давление, кПа	от минус 20 до плюс 50 98 при 25 °С от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель калибратора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.

Комплектность средства измерений

В комплект калибратора входят составные части, принадлежности и документация, приведенные в таблице 2.

Таблица 2 - Комплектность________________________________________________

Наименование	Количество, шт.
Калибратор кажущихся зарядов «ГКИ-2» («GKI-2»)	1
Блок сетевого питания	1
Кабель соединительный	1
BNC Терминатор (сопротивлением 50 Ом)	2
Аккумулятор GP 1600AAHC	2
BNC Т- Connector	1
Формуляр	1
Методика поверки	1
Руководство по эксплуатации	1

Сведения о методиках (методах) измерений

Сведения приведены в руководстве по эксплуатации 4229-014-60715320-2011 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования»

ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»

ТУ 4229-014-60715320-2011 «Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2»)». Технические условия»

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

Правообладатель

Общество с ограниченной ответственностью «Димрус»

(ООО «Димрус»)

ИНН 5902855878

Адрес юридического лица: 614500, Пермский край, м.о. Пермский, д. Ванюки, взд. Шоссейный, д. 2, офис 2215

Изготовитель

Общество с ограниченной ответственностью «Димрус»

(ООО «Димрус»)

ИНН 5902855878

Адрес: 614500, Пермский край, м.о. Пермский, д. Ванюки, взд. Шоссейный, д. 2, офис 2215

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС»

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

---
