МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средств измерений

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средств измерений, сведения о которых прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

---

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию Сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводско й номер	Регистраци онный номер	Изготовитель	Методика поверки	Интервал между поверками	Юридическое лицо, выдавшее заключение по результатам метрологической экспертизы	Прилагаемые документы	Организация, проводящая первичную поверку	Срок действия
1	2	3	4	5	6	7	8	9	10	11	12
1.	Устройства измерительные	ЦП8506		32286-26	Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор» (ООО "МНПП «Электроприбор»), Республика Беларусь	МП.ВТ.071- 2003 с изменением «9»	1 год	ФБУ «НИЦ ПМ - Ростест», г. Москва	Согласно приложению № 1.1 к приказу	Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь	22.08.2029

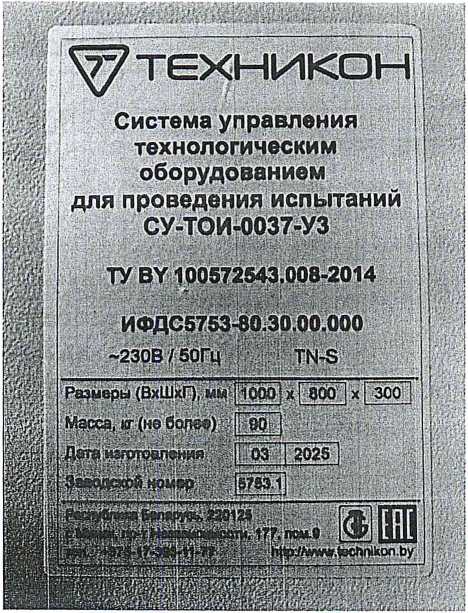

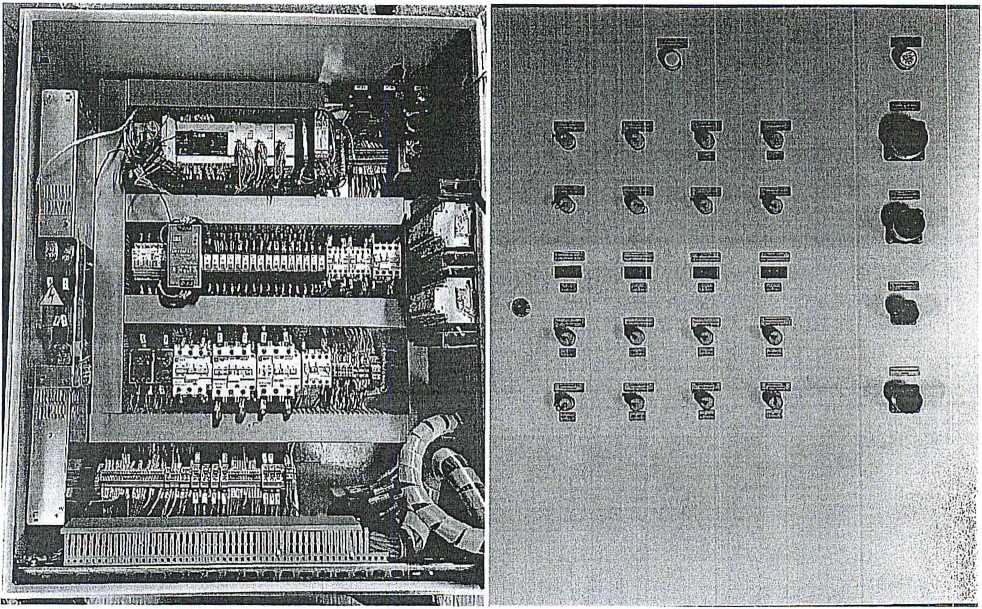

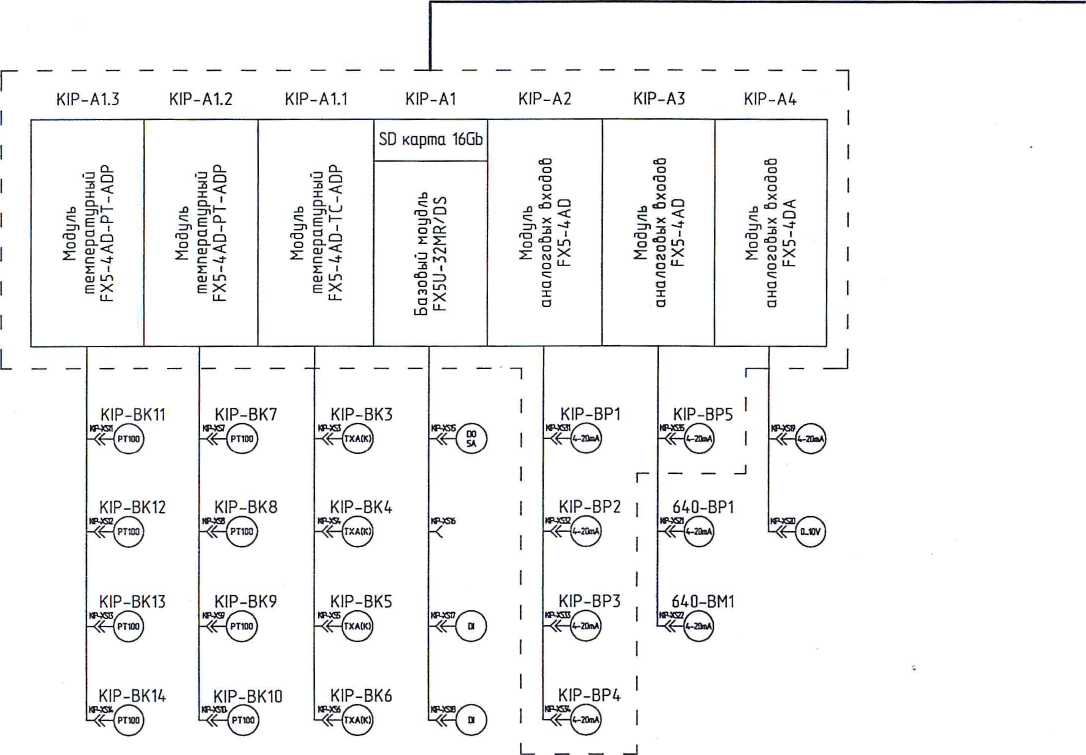

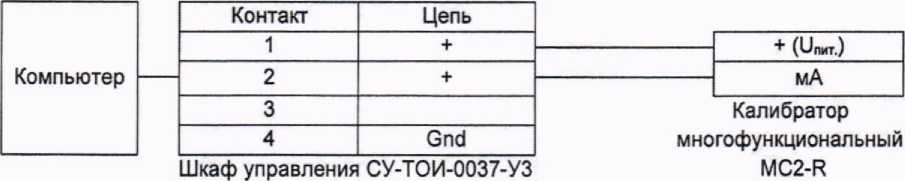

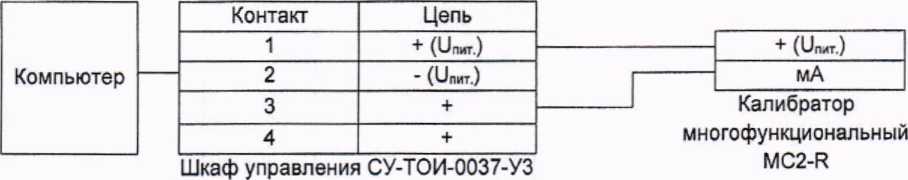

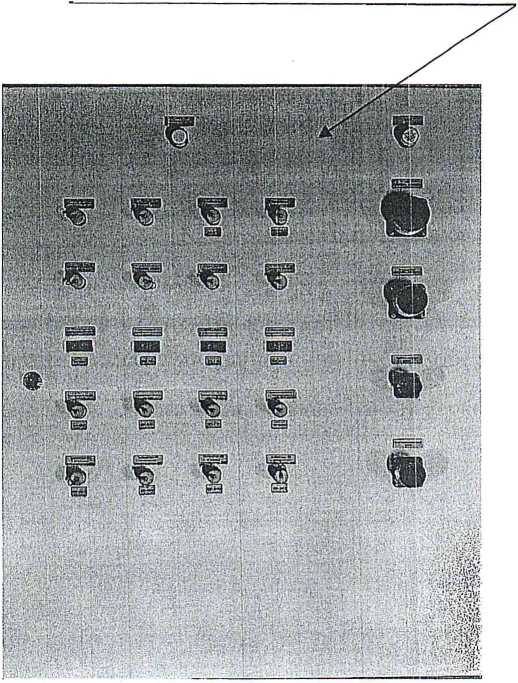

2.	Система управления технологическим оборудованием для проведения испытаний	СУ-ТОИ- 0037-УЗ	5753.1	98479-26	Общество с ограниченной ответственностью «ТЕХНИКОН» (ООО «ТЕХНИКОН»), Республика Беларусь	МРБ МП.МН 4277-2025 с изменением №1	3 года	ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург	Согласно приложению № 1.2 к приказу	Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ), Республика Беларусь	бессрочн ый

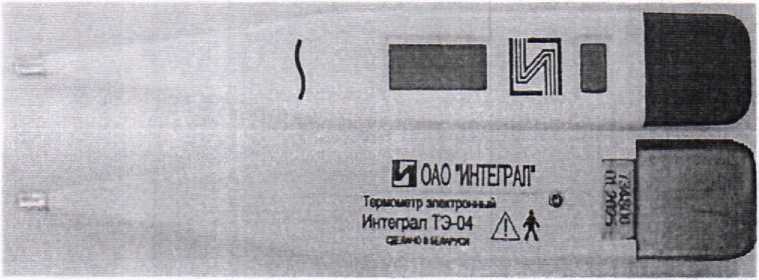

3.	Термометры электронные	«Интеграл ТЭ-04»	-	98480-26	Открытое акционерное	МП.МН 1371-2004 в	1 год	ФГУП «ВНИИМ им. Д.И.	Согласно приложению	Открытое акционерное	01.07.2030

---

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __»              2026 г. № ⁸⁸¹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки устройств измерительных ЦП8506, рег. № 32286-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа устройств измерительных ЦП8506, 1 лист.

• 2. Описание типа устройств измерительных ЦП8506, 16 листов.

• 3. Методика поверки устройств измерительных ЦП8506, 23 листа.

• 4. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 17896 от 22 августа 2024 г.

Срок действия до 22 августа 2029 г.

Наименование типа средств измерений:

Устройства измерительные ЦП8506

Производитель:

ООО «МНПП «Электроприбор», г. Витебск, Республика Беларусь

Документ на поверку:

МП.ВТ.071-2003 «Система обеспечения единства измерений Республики Беларусь. Устройства измерительные ЦП8506. Методика поверки» с изменением «9»

Интервал времени между государственными поверками: 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 22.08.2024 № 92

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ приложение к сертификату об утверждении типа средств измерений от 22             2024 г. № -Г+2 26______

Наименование типа средств измерений и их обозначение: Устройства измерительные ЦП8506.

Назначение и область применения: Устройства измерительные ЦП8506 (далее -устройства) предназначены для измерения активной и/или реактивной мощности в однофазных или трехфазных трехпроводных и четырехпроводных сетях переменного тока.

Устройства могут применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности.

Описание: Принцип действия ЦП8506 основан на преобразовании измеренных сигналов с учетом коэффициентов трансформации трансформаторов токов и напряжений в цифровой код для отображения измеренных параметров на цифровом табло и для передачи по сети интерфейс RS-485 и в унифицированные выходные аналоговые сигналы постоянного тока (далее - выходные аналоговые сигналы). Количество аналоговых выходов может быть от 0 до 2.

Для передачи информации в автоматизированную систему сбора данных со скоростью от 9600 бит/с до 115200 бит/с устройства с четным номером модификации имеют встроенный интерфейс RS-485 (далее - интерфейс).

Устройства по заказу изготавливаются в большом корпусе с габаритными размерами не более (120x120x130) мм или в малом корпусе с габаритными размерами не более (96x96x130) мм. Устройства в корпусе с габаритными размерами (120x120x130) мм изготавливаются с дополнительным интерфейсом RS-485_2 и со встроенными дискретными выходами (реле).

Устройства выпускаются в 56 модификациях.

Модификации ЦП8506/1 — ЦП8506/8, ЦП8506/17 — ЦП8506/24 предназначены для измерения активной мощности трехфазных трехпроводных сетей переменного тока.

Модификации ЦП8506/9 - ЦП8506/16, ЦП8506/25 — ЦП8506/32 предназначены для измерения реактивной мощности трехфазных трехпроводных сетей переменного тока.

Модификации ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощностей в трехфазной трехпроводной сети переменного тока, ЦП8506/41 - ЦП8506/48 - в трехфазной четырехпроводной сети переменного тока.

Модификации ЦП8506/49 - ЦП8506/56 предназначены для измерения активной или реактивной мощностей в однофазной сети переменного тока.

Дата изготовления (день, месяц, год) указывается в паспорте на устройство измерительное ЦП8506.

Обязательные метрологические требования: Диапазон измерений входного сигнала, диапазон изменений выходных сигналов приведены в таблице 1.

Таблица 1

Модификация устройств	Диапазон измерений входного сигнала				Диапазон изменений выходного сигнала
	Сила пере-менного-тока, А	Напряжение переменного тока линейное (фазное), В {схема подключения}	Коэффициент мощности	Активная и/или реактивная мощность, Вт, вар	цифрового сигнала, Вт, вар, кВт, МВт	аналогового сигнала, мА’)
1	2	3	4	5	6	7
ЦП8506/1, ЦП8506/2	от 0 до 1 или от 0 до 0,5		cos ср от -1 до+1	от -173,2 до +173,2; от -658,2 до+658,2; от -692,8 до +692,8; от -86,6 до +86,6; от -329,1 до +329,1; от -346,4 до +346,4	ОТ-Р до +Р	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/3, ЦП8506/4	от 0 до 5 или от 0 до 2,5	0 -100 (0 - 57,74)		от -866,0 до +866,0; от -3291,0 до +3291,0; от -3464,0 до +3464,0; от -433,0 до +433,0; от-1645,5 до +1645,5; от-1732,0 до+1732,0
ЦП8506/5, ЦП8506/6	от 0 до 1 или от 0 до 0,5	или 0-380 (0-219,4)	COS ф от 0 до 1	от 0 до 173,2; от 0 до658,2; от 0 до 692,8; от 0 до 86,6; от 0 до 329,1; от 0 до 346,4	от 0 до Р	0-5; 4-20; 0-20
ЦП8506/7, ЦП8506/8	от 0 до 5 или от 0 до 2,5	или 0-400 (0 - 230,9) {3-х проводная трехфазная сеть}		от 0 до 866; от 0 до 3291; от 0 до 3464; отО до 433; от 0 до 1645,5; от 0 до 1732
ЦП8506/9, ЦП8506/10	от 0 до 1 или от 0 до 0,5		sin ф от-1 до+1	от-173,2 до+173,2; от -658,2 до+658,2; от -692,8 до +692,8; от -86,6 до +86,6; от -329,1 до +329,1; от -346,4 до +346,4	ot-Q до +Q	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/11, ЦП8506/12	от 0 до 5 или от 0 до 2,5			от -866,0 до +866; от -3291,0 до +3291,0; от -3464,0 до +3464,0; от-433,0 до+433,0; от -1645,5 до +1645,5; от-1732,0 до+1732,0

1	2	3	4	5	6	7
ЦП8506/13, ЦП8506/14	от 0 до 1 или от 0 до 0,5	0 -100 (0 - 57,74) или 0-380 (0-219,4) или 0-400 (0-230,9) {3-х проводная трехфазная сеть}	sin ср от 0 до 1	от 0 до 173,2; от 0 до 658,2; от 0 до 692,8; от 0 до 86,6; от 0 до 329,1; от 0 до 346,4	от 0 до Q	0-5; 4-20; 0-20
ЦП8506/15, ЦП8506/16	от 0 до 5 или от 0 до 2,5			от 0 до 866,0; от 0 до 3291,0; от 0 до 3464.0; от 0 до 433.0; от 0 до 1645,5; от 0 до 1732.0
ЦП8506/17, ЦП8506/18	от 0 до 1 или от 0 до 0,5	80 -100 (46,2-57,74) {3-х проводная трех-. фазная сеть}	COS ф от -1 до+1	от-173,2 до+173,2; от -86,6 до +86,6	от-Р ДО +Р	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/19, ЦП8506/20	от 0 до 5 или от 0 до 2,5			от -866 до +866; от -433 до +433
ЦП8506/21, ЦП8506/22	от 0 до 1 или от 0 до 0,5		COS ф от 0 до 1	от 0 до 173,2; От 0 до 86,6	от 0 ДО Р	0-5; 4-20; 0-20
ЦП8506/23, ЦП8506/24	от 0 до 5 или от 0 до 2,5			от 0 до 866; от 0 до 433
ЦП8506/25, ЦП8506/26	от 0 до 1 или от 0 до 0,5		sin ф от -1 до+1	от-173,2 до+173,2; от -86,6 до +86,6	ot-Q до +Q	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/27, ЦП8506/28	от 0 до 5 или от 0 до 2,5			от -866 до +866; от -433 до +433
ЦП8506/29, ЦП8506/30	от 0 до 1 или от 0 до 0,5		sin ф от 0 до 1	от 0 до 173,2; от 0 до 86,6	от 0 до Q	0-5; 4-20; 0-20
ЦП8506/31, ЦП8506/32	от 0 до 5 или от 0 до 2,5			от 0 до 866; от 0 до 433

1	2	3	4	5	6	7
ЦП8506/33,	от 0 до 1		cos ф	от-173,2 до+173,2;	ОТ-Р	-5 -0-+5;
ЦП8506/34	или		и sin ср	от -658,2 до+658,2;	ДО +Р	0-2,5-5;
	от 0 до 0,5			от -692,8 до +692,8;	и	4-12-20;
			от -1	от -86,6 до +86,6;	ot-Q	0-10-20
			до +1	от -329,1 до +329,1;	до +Q
		0 -100 (0 - 57,74)		от -346,4 до +346,4
ЦП8506/35,	от 0 до 5		cos ср	от -866,0 до +866,0;
ЦП8506/36	или	или	и sin ср	от -3291,0 до +3291,0;
	от 0 до 2,5			от -3464,0 до +3464,0;
		0-380	от -1	от -433,0 до +433,0;
		(0-219,4)	ДО +1	от -1645,5 до +1645,5; от-1732,0 до+1732,0
ЦП8506/37,	от 0 до 1	или	cos ср	от 0 до 173,2;	от 0 до Р	0-5;
ЦП8506/38	или	0-400	и sin ср	от 0 до658,2;	и	4-20;
	от 0 до 0,5	(0-230)	от 0	от 0 до 692,8; от 0 до 86,6;	от 0 до Q	0-20
		{3-х проводная	до 1	от 0 до 329,1;
		трехфазная сеть}		от 0 до 346,4
ЦП8506/39,	от 0 до 5			от 0 до 866,0;
ЦП8506/40	или			от 0 до 3291,0;
	от 0 до 2,5			от 0 до 3464,0; от 0 до 433,0; от 0 до 1645,5; от 0 до 1732,0
ЦП8506/41,	от 0 до 1	0 -100	cos ср	от-173,2 до+173,2;	от-Р	-5 -0-+5;
ЦП8506/42	или	(0 - 57,74)	и sin ср	от -658,2 до+658,2;	до +Р и	0-2,5-5;
	от 0 до 0,5			от -692,8 до +692,8;	ot-Q	4-12-20;
		или	от -1	от -86,6 до +86,6;	до +Q	0-10-20
			ДО+1	от -329,1 до +329,1;
		0-380		от -346,4 до +346,4
ЦП8506/43,	от 0 до 5	(0-219,4)		от -866,0 до +866,0;
ЦП8506/44	или			от -3291,0 до +3291,0;
	от 0 до 2,5	или		от -3464,0 до +3464,0;
		0-400		от -433,0 до +433,0;
		(0 - 230,9)		от -1645,5 до +1645,5; от-1732,0 до+1732,0
ЦП8506/45,	от 0 до 1		cos ср	от 0 до 173,2;	от 0 до Р	0-5;
ЦП8506/46	или		и sin ср	от 0 до658,2;	и	4-20;
	от 0 до 0,5	{4-х проводная		от 0 до 692,8;	от 0 до Q	0-20
		трехфазная сеть}	от 0	от 0 до 86,6;
			до 1	от 0 до 329,1;
				от 0 до 346,4

1	2	3	4	5	6	7
ЦП8506/47, ЦП8506/48	от 0 до 5 или от 0 до 2,5	0 -100 (0 - 57,74) или 0-380 (0-219,4) или 0-400 (0-230,9) {4-х проводная трехфазная сеть}	COS ф и sin ф от 0 до 1	от 0 до 866,0; от 0 до 3291,0; от 0 до 3464,0; отО до 433,0; от 0 до 1645,5; от 0 до 1732,0	от 0 до Р и от 0 до Q	0-5; 4-20; 0-20
ЦП8506/49, ЦП8506/50	от 0 до 1 или от 0 до 0,5	(0 -230) {однофазная сеть}	COS ф и sin ф от -1 До+1	от-230 до +230; от -115 до+115	от-Р до +Р или ot-Q до +Q	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/51, ЦП8506/52	от 0 до 5 или от 0 до 2,5			от -1150 до +1150; от -575 до +575
ЦП8506/53, ЦП8506/54	от 0 до 1 или от 0 до 0,5		COS ф и sin ф от 0 до 1	от 0 до 230; от 0 до 115	от 0 до Р или от 0 до Q	0-5; 4-20; 0-20
ЦП8506/55, ЦП8506/56	от 0 до 5 или от 0 до 2,5			от 0 до 1150; от 0 до 575
Устройства могут изготавливаться без аналоговых выходов. Количество аналоговых выходов и диапазон изменений аналоговых выходных сигналов указывается в паспорте на конкретное средство измерения.
Примечания 1  При подключении устройств к измерительным цепям через измерительные трансформаторы тока и напряжения нормирующее значение показаний цифрового выходного сигнала «Р» и/или «Q», соответствует величине активной и/или реактивной мощности в сетях переменного тока на входе измерительных трансформаторов при номинальном токе, напряжении, коэффициенте мощности. 2  При подключении устройств непосредственно к измерительным цепям нормирующее значение показаний цифрового выходного сигнала «Р» и/или «Q», соответствует величине активной и/или реактивной мощности на входе устройств при номинальном токе, напряжении, коэффициенте мощности.

Пределы допускаемой основной приведенной погрешности выходных цифровых и аналоговых сигналов от нормирующего значения ±0,5 %.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: приведены в таблицах 2-6.

Номинальные значения входных сигналов приведены в таблице 2.

Таблица 2

Модификация устройств	Номинальное значение входного сигнала
	Сила переменного тока 1,А	Напряжение переменного тока и, В	Коэффициент мощности cos ср и/или sin ср	Активная и/или реактивная мощность Р, Вт; Q, вар
ЦП8506/1 - ЦП8506/48	1,0	100	1	173,2
		380		658,2
		400		692,8
	0,5	100		86,6
		380		329,1
		400		346,4
	5,0	100		866,0
		380		3291,0
		400		3464,0
	2,5	100		433,0
		380		1645,5
		400		1732,0
ЦП8506/49 - ЦП8506/56	1,0	230	1	230,0
	0,5			115,0
	5,0			1150,0
	2,5			575,0

Таблица 3

Наименование характеристики	Значение
1	2
Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °C, от нормирующего значения выходного сигнала (далее - дополнительная погрешность) при изменении температуры окружающего воздуха от нормальных условий до минус 40 °C и до плюс 55 °C	±0,4 %
Пределы допускаемой дополнительной погрешности, при изменении влажности окружающего воздуха от нормальных условий применения до значений в условиях эксплуатации	±1,0%
Пределы допускаемой дополнительной погрешности, при воздействии внешнего однородного магнитного поля переменного гока частотой 50 Гц, с магнитной индукцией 0,5 мТ (400 А/м) при самом неблагоприятном направлении и фазе магнитного поля	±0,5 %
Время установления выходного сигнала	не более 0,5 с

1

2

Параметры электрического питания: - ЦП8506/17 -ЦП8506/32 -ЦП8506/1 -ЦП8506/16 - ЦП8506/1 -ЦП8506/56

от измерительной цепи от сети переменного тока: - диапазон напряжений от 90 до 110 В, - частота 50 Гц; от сети переменного тока: - диапазон напряжений от 198 до 253 В, - частота 50 Гц; от универсального источника питания: - диапазон напряжений переменного тока от 85 до 265 В, частота 50 Гц, - диапазон напряжений постоянного тока от 105 до 300 В; от сети постоянного тока: - диапазоны напряжений от 37 до 72 В, от 19 до 36 В, от 10 до 18 В, от 4,8 до 5,6 В

Нормирующие значения выходных сигналов устройств приведены в таблице 4. Таблица 4

Модификация устройств	Нормирующее значение выходного сигнала
	цифрового	аналогового
ЦП8506/1-ЦП8506/40	Р = V3’ Кт.т' 1ном.' Кт.н ‘ Uh.hom.' COS фном Q = а/3^ ’ Кт.т ' 1ном. ’ Кт.н ‘ Un.HOM.' sin фном	5 мА для диапазонов: -5-0-5 мА, 0 - 2,5 - 5 мА, 0-5 мА; 20 мА для диапазонов: 0 - 10 - 20 мА, 4 - 12 - 20 мА, 0-20 мА, 4-20 мА
ЦП8506/41-ЦП8506/48	Р = 3 ’ Кт.т' 1ном.‘ Кт.н' иф.ном.' COS фном Q = 3 • Кт.т ’ 1ном.’ Кт.н ■ иф.ном. ■ sin фном
ЦП8506/49-ЦП8506/56	Р ~ Кт.т ’ 1ном.‘ Кт.н ■ иф.ном. ' COS ф ном Q = Кт.т ’ 1ном.’ Кт.н ■ иф.ном. ■ sin ф ном
Примечания 11ном. - номинальное значение тока на входе устройств, А. 2 Uhom. - номинальное значение напряжения на входе устройств, В. 3 ил.ном. - номинальное значение линейного (межфазного) напряжения на входе устройств, В. 4 Иф ном. - номинальное значение фазного напряжения на входе устройств, В. 5 Кт-г - коэффициент трансформации измерительных трансформаторов тока. 6 Кт.н - коэффициент трансформации измерительных трансформаторов напряжения. 7 При подключении устройств непосредственно к измерительным цепям коэффициенты трансформации измерительных трансформаторов Кт.т и Кт н равны 1.

Входное сопротивление и мощность, потребляемая от измерительной цепи при номинальных входных сигналах приведены в таблице 5.

Таблица 5

Модификация устройств	Вход	Входное сопротивление измерительной цепи	Мощность, потребляемая от измерительной цепи
ЦП8506/1 - ЦП8506/56	цепи переменного тока	не более 0,02 Ом	не более 0,5 В-А
ЦП8506/1 - ЦП8506/16, ЦП8506/33 - ЦП8506/56	цепи напряжения переменного тока	не менее 3,0 • 104 Ом	не более 0,25 В-А
ЦП8506/17- ЦП8506/32	цепи напряжения переменного тока фазы А и С цепи напряжения переменного тока фазы В	-	не более 5,0 В-А не более 0,25 В-А

Мощность, потребляемая устройствами от сети питания при номинальных значениях входных сигналов, указана в таблице 6.

Таблица 6

Модификация устройств	Мощность, потребляемая от сети питания
	переменного тока, В-А, не более	постоянного тока, Вт, не более
ЦП8506/1 -ЦП8506/16	5,0; 5,0*	5,0*
ЦП8506/33 - ЦП8506/56	6,0*	4,0; 5,0*
* Для устройств с универсальным питанием

Габаритные размеры устройств в большом корпусе не более (120x120x130) мм, в малом корпусе не более (96x96x130) мм.

Масса устройств не более 0,85 кг.

Условия эксплуатации устройств:

а) нормальные условия эксплуатации:

• - диапазон температуры окружающего воздуха от 18 °C до 22 °C

• - диапазон относительной влажности окружающего воздуха от 45 % до 75 %,

б) рабочие условия эксплуатации:

• - диапазон температуры окружающего воздуха от минус 40 °C до плюс 50 °C;

• - относительная влажность окружающего воздуха до 98 % при температуре 35 °C.

Средний срок службы устройств 15 лет.

Средняя наработка на отказ 50000 часов.

Комплектность: приведена в таблице 7.

Таблица 7

Наименование	Количество, шт
Устройство измерительное ЦП8506	1
Руководство по эксплуатации	1
Методика поверки	1
Паспорт	1

Место нанесения знака утверждения типа средств измерений знак утверждения типа наносится на лицевую панель устройств и на эксплуатационную документацию (паспорт и руководство по эксплуатации).

Поверка осуществляется по методике поверки МП.ВТ.071-2003 «Система обеспечения единства измерений Республики Беларусь. Устройства измерительные ЦП8506. Методика поверки» с изменением «9».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ РБ 300080696.006-2003 «Устройства измерительные ЦП8506. Технические условия»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств», методику поверки:

МП.ВТ.071-2003 «Система обеспечения единства измерений Республики Беларусь. Устройства измерительные ЦП8506. Методика поверки» с изменением «9».

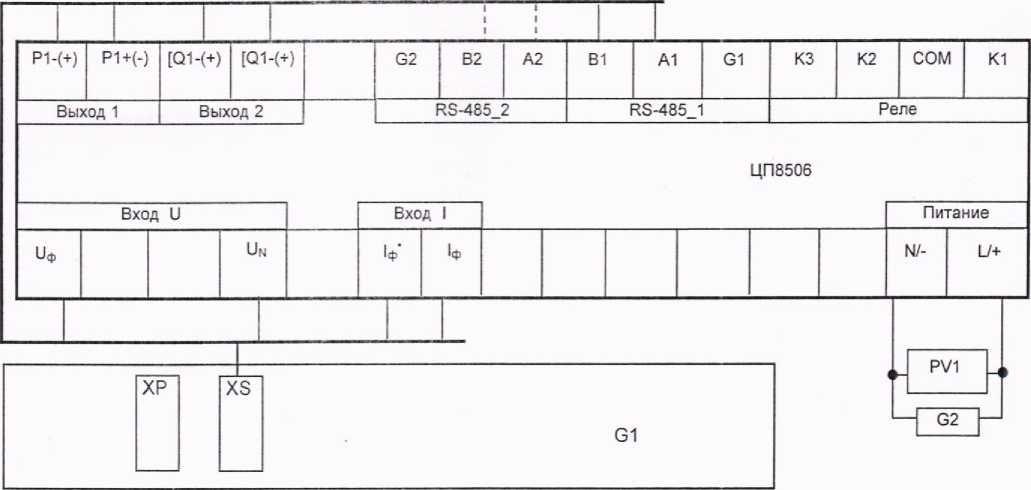

Перечень средств поверки: установка поверочная переносная У1И18531М/5. Диапазон выходного напряжения переменного тока от 0 до 600 В. Диапазон выходного переменного тока от 0 до 5 мА. Диапазон установки частоты от 45 до 55 Гц. Коэффициент нелинейных искажений не более 2 %. Основная приведенная погрешность при измерении активной мощности ±0,1 %, при измерении реактивной мощности ±0,15 %, абсолютная погрешность при измерении частоты ±0,005 Гц.

Прибор цифровой многофункциональный ЦМВ8500-3. Диапазоны измерений напряжения от 75 до 300 В. Класс точности 0,1.

Устройство для питания измерительных цепей УИ300.1. Диапазон выходного напряжения постоянного тока и напряжения переменного тока от 0 до 1000 В. Диапазон установки переменного тока от 0 до 300 А. Коэффициент нелинейных искажений не более 1 %. Диапазон установки постоянного тока от 0 до 50 А.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Идентификация программного обеспечения:

Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 8.

Таблица 8

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CP8506d
Номер версии (идентификационный номер ПО)	не ниже 400
Цифровой идентификатор ПО	5ACODA57
Алгоритм вычисления цифрового идентификатора	CRC232

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя: устройства      измерительные      ЦП8506      соответствуют      требованиям

ТУ РБ 300080696.006-2003, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Производитель средств измерений:

Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО «МН1111 «Электроприбор»), ул. Зеньковой, д. 1,210001, г. Витебск, Республика Беларусь, тел./факс +375 (212) 672-816, e-mail: electropribor@mail.ru.

Уполномоченное юридическое лицо, проводившее испытания средств измерений: Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»),

ул. Б. Хмельницкого, 20, 210015, г. Витебск, Республика Беларусь, телефон/факс +375 (212) 48-04-06, e-mail: ic@vcsms.by.

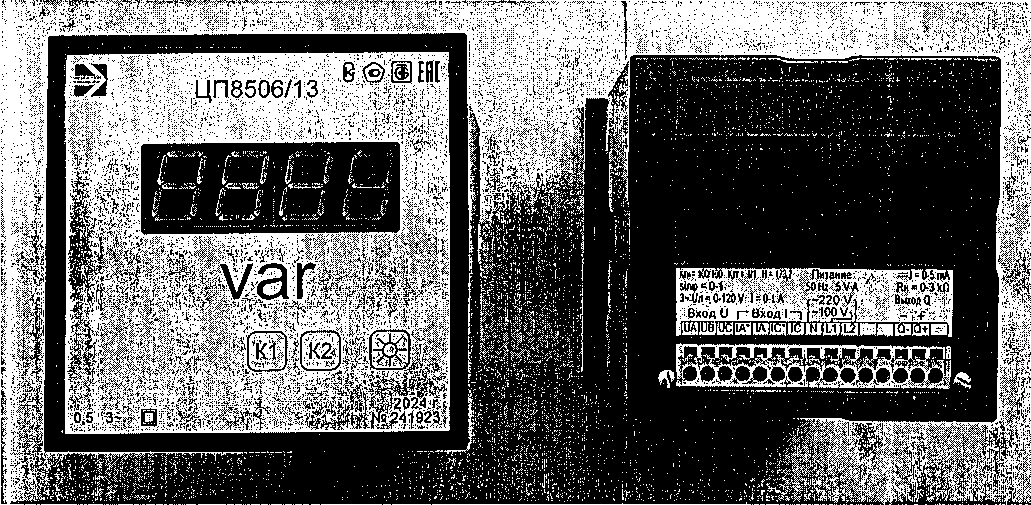

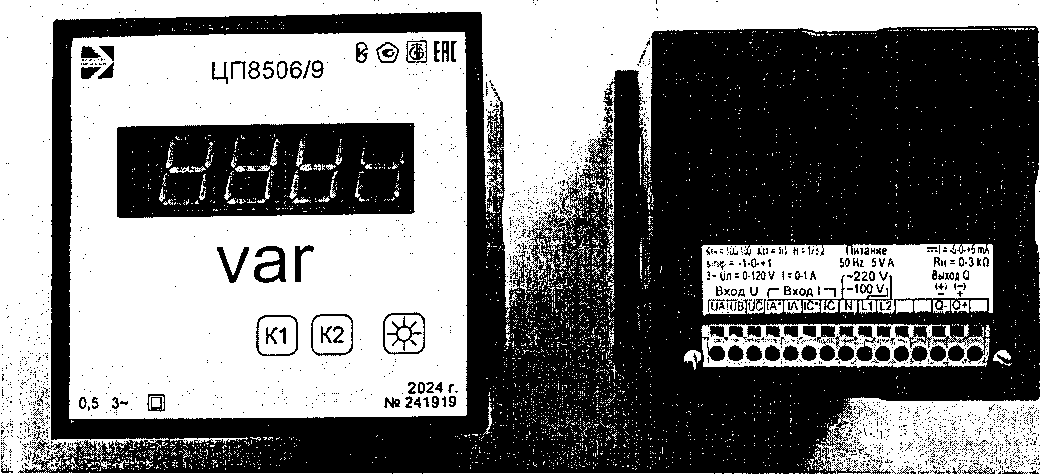

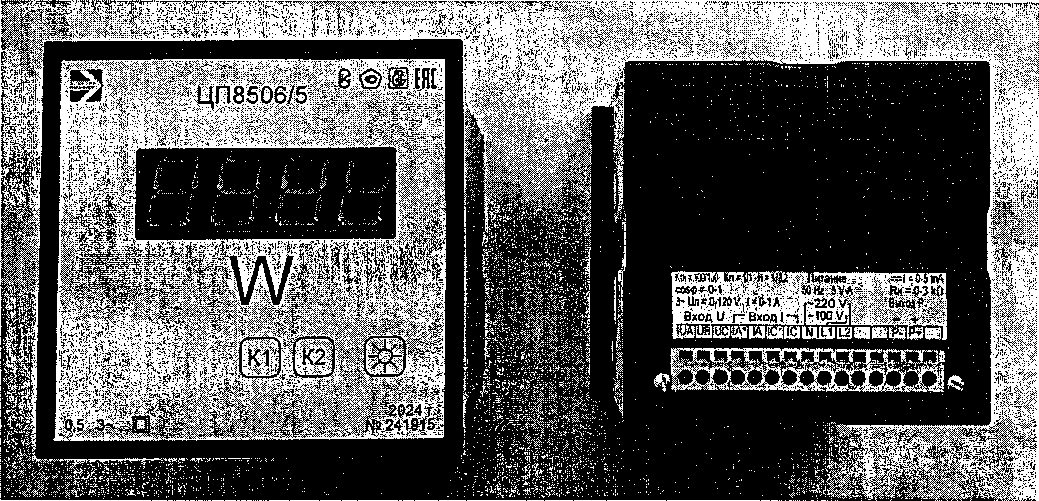

Приложение: 1. Фотографии общего вида средств измерений на 5 листах.

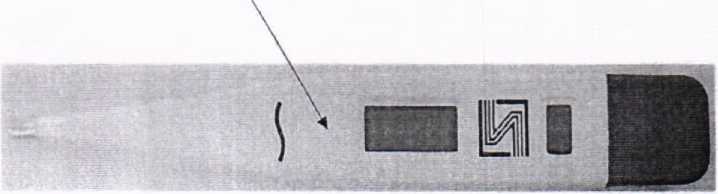

• 2. Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от

несанкционированного доступа на 1 листе.

Заместитель директора - главный метролог РУП «Витебский ЦСМС»

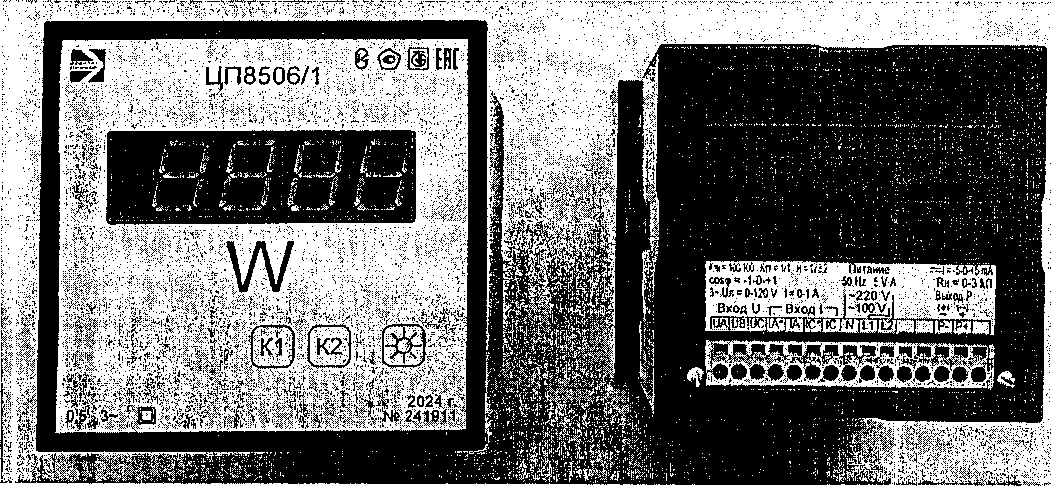

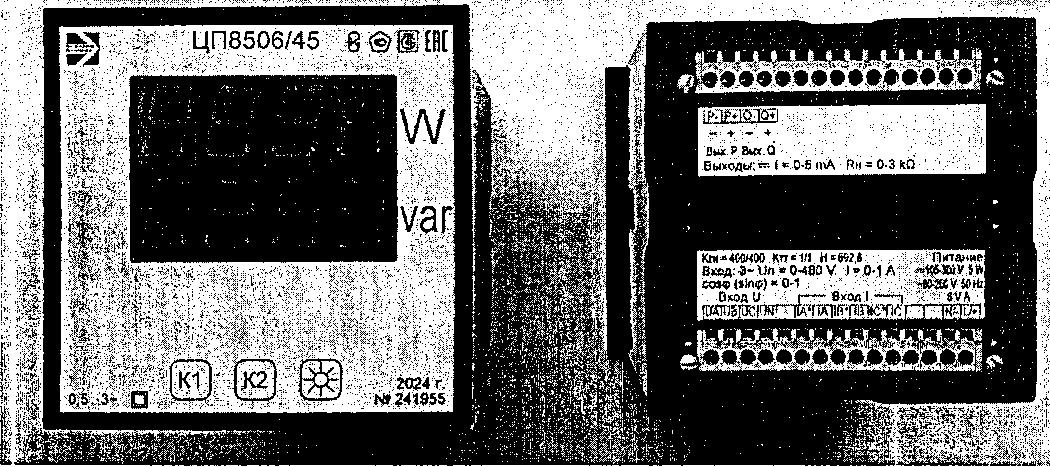

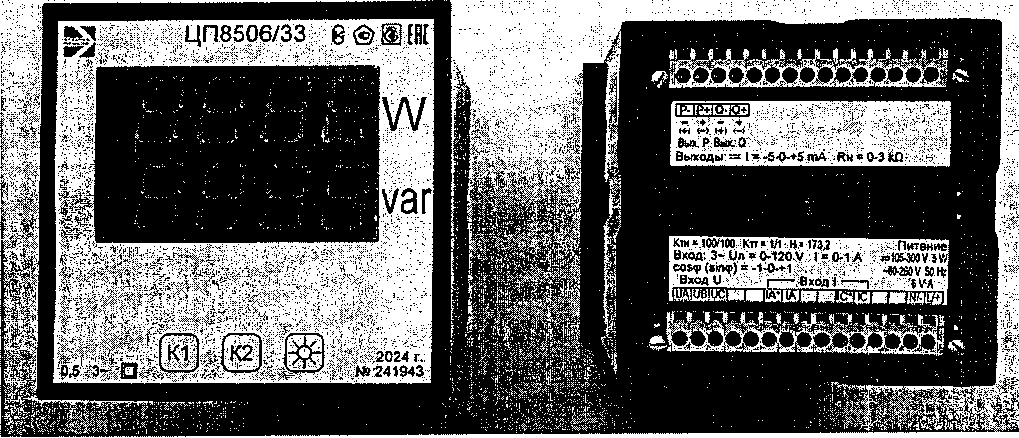

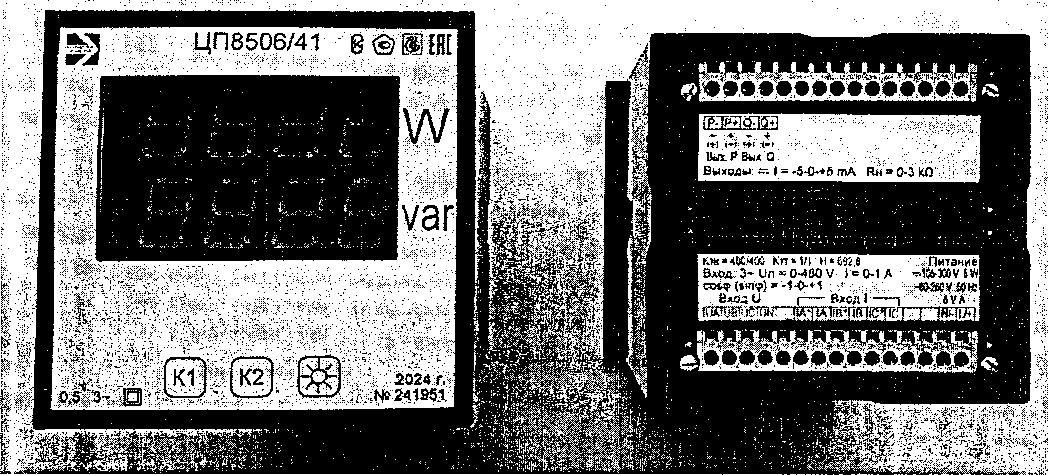

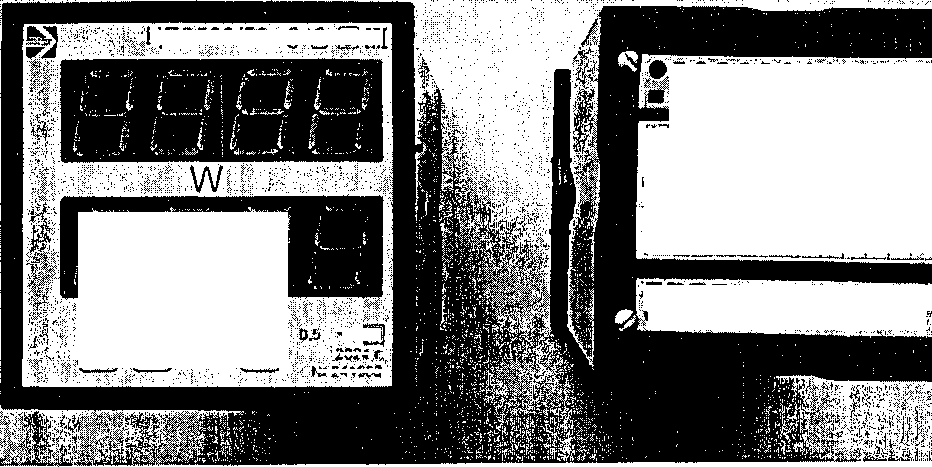

Рисунок 1.5 - Общий вид устройств измерительных ЦП8506/33 - ЦП8506/36

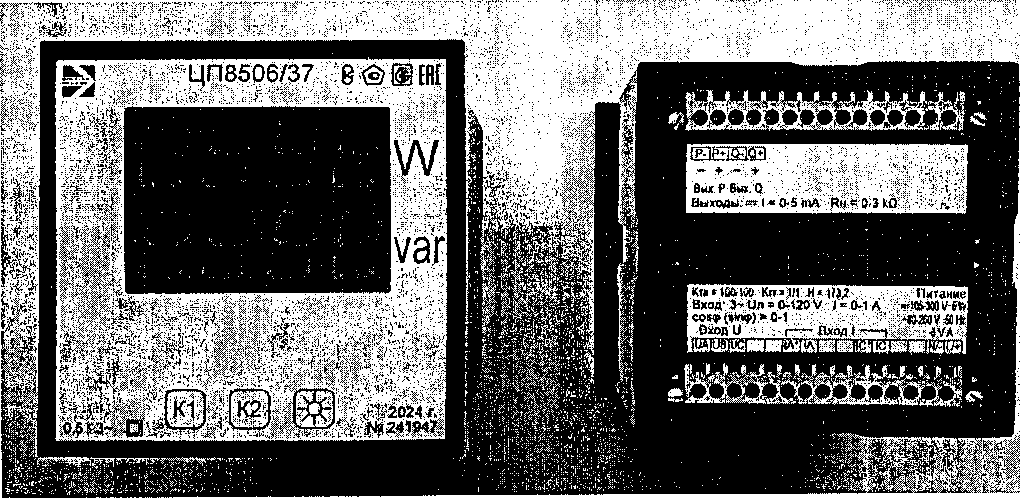

Рисунок 1.6 - Общий вид устройств измерительных ЦП8506/37 - ЦП8506/40

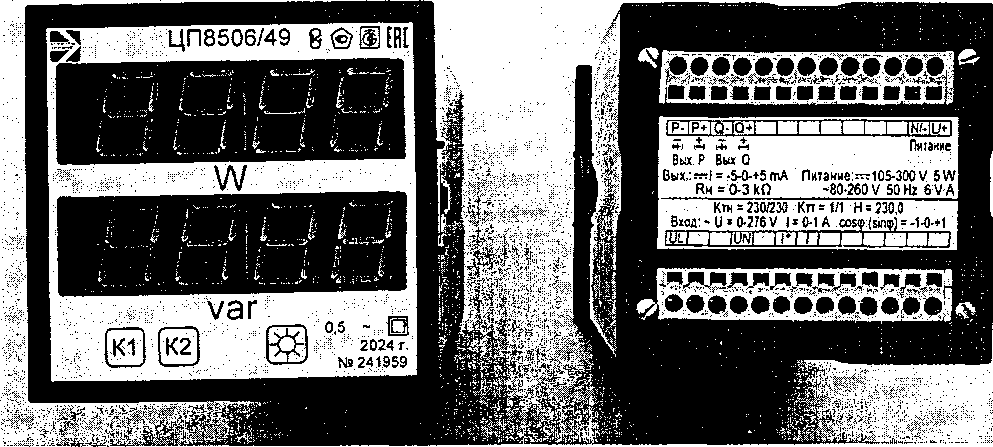

Рисунок 1.7 - Общий вид устройств измерительных ЦП8506/41 - ЦП8506/44

Рисунок 1.8 - Общий вид устройств измерительных ЦП8506/45 - ЦП8506/48

Приложение 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа

• 1 - место для нанесения знака поверки в виде оттиска клейма поверителя;

• 2 - место пломбировки от несанкционированного доступа.

Рисунок 2.1 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма и знака поверки (вид сзади)

Введение

Настоящая методика поверки (далее - МП) предназначена для первичной и последующих поверок устройств измерительных ЦП8506 (далее - устройства), соответствующих требованиям ТУ РБ 300080696.006-2003.

• 1 Операции поверки

  • 1.1 При проведении поверки должны выполняться следующие операции, указанные в таблице 1.1.

    Z'



Таблица 1.1

Наименование операции	Номер пункта методики поверки	Проведение операции при
		первичной поверке	последующей поверке
1 Внешний осмотр 2 Опробование	7.1	Да	Да
2.1 Проверка работоспособности	7.2.1	Да	Да
устройств
2.2 Идентификация программного	7.2.2	Да	Да
обеспечения
2.3 Проверка электрической проч-	7.2.3	Да	Нет
ности изоляции
3 Определение метрологических	7.3	Да	Да
характеристик устройств
4 Оформление результатов	8	Да	Да

						МП.ВТ.071-2003
9	Зам.	ЭП.01.2/4-2024			у/. аРМ
Изм.	Лист	№докум.		Подпись	Дата
Разраб.		Ковалевская			06.04.2024	Устройства измерительные ЦП8506 Методика поверки		Литера	Лист	Листов
Провер.		Купряшин			10.04.2024			А	2	30
								ООО "МН		ПП
Н. контр		Глушнёв			12.04.2024			"Электроприбор"
Утв.
Инв. № подл.			Подл, и дата			Взам. инв №	Инв. № дубл	Подп. и дата

• 2 Средства поверки

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1

Номер пункта методики поверки	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА
7.1	-
7.2.1  - 7.2.2	См. 7.3
7.2.3	Установка высоковольтная измерительная (испытательная) УПУ-21. Диапазон выходного напряжения от 0 до 10 kV переменного тока частотой 50 Hz. Основная погрешность 4,0 %. ТУ РБ 100039847.061-2004.
7.3	Установка УПП8531М/5. Диапазон выходного напряжения переменного тока от 0 до 600 V. Диапазон силы выходного переменного тока от 0 до 5 А. Диапазон установки частоты от 45 до 55 Hz. Коэффициент нелинейных искажений не более 2 %. Основная приведенная погрешность при измерении активной мощности ±0,1 %, при измерении реактивной мощности ±0,15 %, абсолютная погрешность при измерении частоты ± 0,005 Hz. ТУ BY 300080696.032-2006. Прибор цифровой многофункциональный ЦМВ8500-3. Пределы измерений напряжения от 45 V до 700 V. Класс точности 0,1. ТУ BY 300080696.851-2022 Устройство для питания измерительных цепей УИ300.1. Диапазон выходного напряжения постоянного тока и напряжения переменного тока от 0 до 1000 V. Диапазон установки силы переменного тока от 0 до 300 А. Коэффициент нелинейных искажений не более 1 %. Диапазон установки силы постоянного тока от 0 до 50 А. Прибор измерительный ПИ-002/1. Диапазоны измерений: относительной влажности воздуха от 5 % до 98 %; температуры от плюс 5 °C до плюс 40 °C.

• 2.2 Допускается использовать средства поверки, не указанные в таблице 2.1, но обеспечивающие определение метрологических характеристик поверяемых устройств с требуемой точностью. Значения соотношений пределов допускаемых значений характеристик погрешностей эталонных и поверяемого средства измерений не должны превы-шать 1/3 .

I                                                 ■ ■ -■ ' 1i • ?                       ". .

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024		-Ж					3
Изм.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

Все средства поверки должны обеспечивать метрологическую прослеживаемость до единиц величин Международной системы единиц (СИ) иметь действующие документы о поверке и клейма

• 2.3 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1.1, поверка должна быть прекращена.

• 3 Требования к квалификации поверителей

К проведению поверки допускаются имеющие квалификацию поверителя, изучившие настоящую методику поверки и руководство по эксплуатации ЗЭП.499.060РЭ и допущенные к проведению работ в установленном порядке.

• 4 Требования безопасности

К проведению поверки допускаются лица, имеющие IV группу по электробезопасности и допущены к работе с электрическими установками напряжением до и свыше 1 kV.

При проведении поверки устройств должны соблюдаться требования, установленные в ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей» и ТКП 427-2022 «Электроустановки. Правила по обеспечению безопасности при эксплуатации».

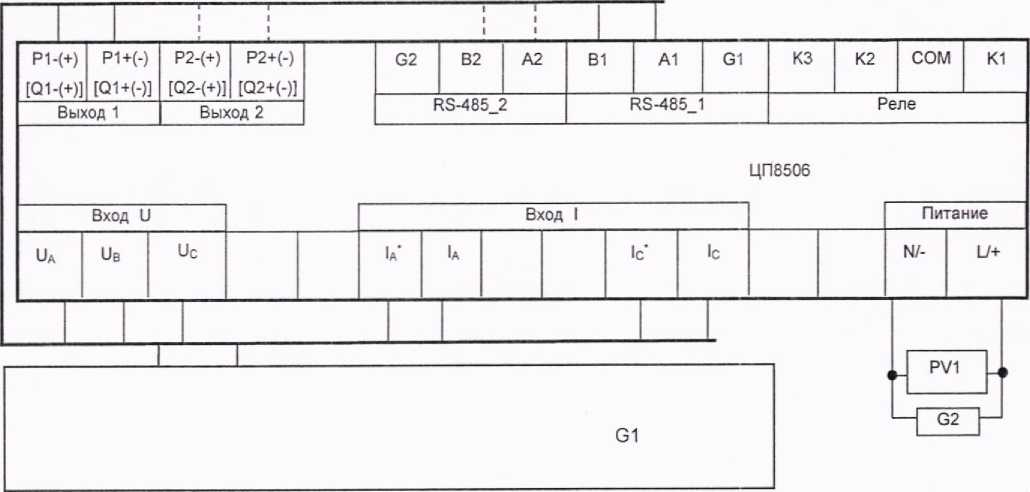

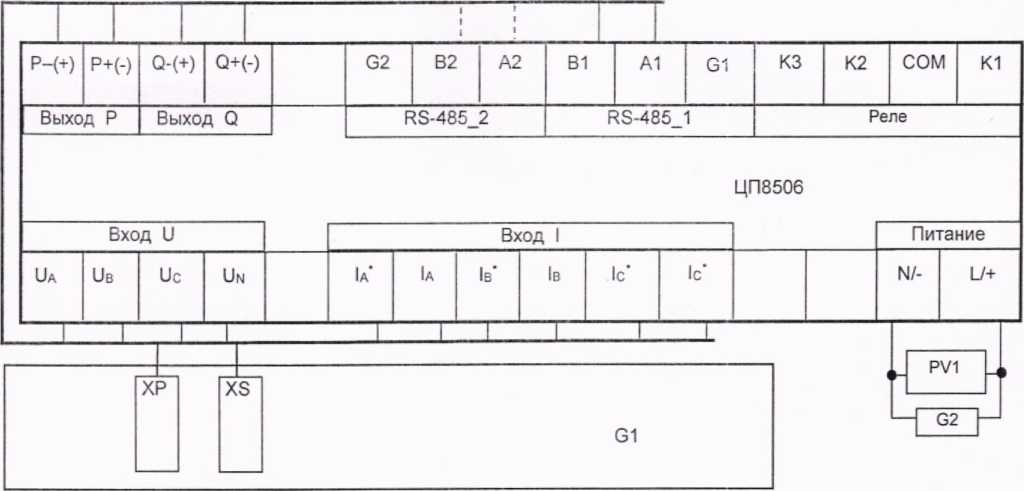

Внешние цепи следует подключать в соответствии со схемами, приведенными в РЭ, отключив напряжение питания и входные сигналы.

В случае возникновения аварийных ситуаций и режимов работы устройства необходимо немедленно отключить.

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							4
Изм.	Лист	№ докум.		^ГТодп.	Дата
Ин в. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

• 5 Условия поверки

При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 5.1.

Таблица 5.1

Влияющий фактор	Нормальное значение
1 Температура окружающего воздуха, °C	20 ±2
2 Относительная влажность окружающего воздуха, %	45-75
3 Атмосферное давление, kPa	84 - 106,7
4 Форма кривой переменного тока (напряжения перемен-	Синусоидальная, с коэффици-
ноготока) входного сигнала, % 5 Сопротивление нагрузки с диапазоном изменений выходного аналогового сигнала, kQ:	ентом нелинейных искажений не более 2 %
0-5 mA; -5-0-5 mA; 0 - 2,5 - 5 mA;	2,5 ±0,5
4 - 20 mA; 4 - 12-20 mA; 0-20 mA;	0,4 ±0,1
0-10-20 mA
6 Частота входного сигнала, Hz 7 Источники питания 7.1 Источник питания переменного тока:	50 ±1
- напряжение, V	230 ± 4,6 или 100 ± 2,0 или 220 ± 4,4
- частота, Hz	50 ± 0,5
- форма кривой напряжения 7.2 Универсальное питание 7.2.1 Источник питания постоянного тока:	Синусоидальная, с коэффициентом нелинейных искажений не более 5 %
- напряжение, V 7.2.2 Источник питания переменного тока:	230 ± 4,6 или 220 ± 4,4
- напряжение, V	230 ± 4,6 или 220 ± 4,4
- частота, Hz	50 ± 0,5
- форма кривой напряжения 7.3 Источник питания постоянного тока:	Синусоидальная, с коэффициентом нелинейных искажений не более 5 %
- напряжение, V	48 ± 1,0 или 24 ± 0,5 или 12 ± 0,2 или 5 ± 0,1
8 Магнитное и электрическое поля	Практическое отсутствие магнитного и электрического полей, кроме земного
9 Рабочее положение	Любое

						МП. ВТ. 071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							5
Изм.	Лист	№ докум.		Ч1ОДП.	Дата
Инв. № подл.			Подо, и дата			Взам. инв №	Инв. № дуб л.	Подп. и дата

• 6 Подготовка к поверке

  • 6.1 До проведения поверки устройство должно быть выдержано при температуре и влажности окружающего воздуха, указанных в таблице 5.1, не менее 4 h, если перед проведением поверки устройство находилось в климатических условиях, отличающихся от нормальных.

  • 6.2 Работа с поверяемым устройством и со средствами его поверки должна проводиться в соответствии с их руководствами по эксплуатации.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие устройств следующим требованиям:

• - отсутствие механических повреждений корпуса и наружных частей устройств;

• - четкость маркировки.

Устройство считают прошедшими поверку, если на его корпусе отсутствуют механические повреждения, трещины, сколы, маркировка на устройстве разборчивая, легко читаемая и нанесена в доступном для осмотра без разборки с применением инструмента месте.

• 7.2 Опробование

  • 7.2.1 Проверку работоспособности устройств проводят в соответствии с РЭ.

  • 7.2.2 Устройства с цифровым выходом RS-485 оснащены встроенным программным обеспечением (далее - ПО).

Конструкция и особенности эксплуатации устройств обеспечивают предотвращение несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений при применении средства измерений.

Версия ПО отображается на цифровом табло устройств в течение 3 - 5 s при включении.

Идентификационные данные ПО приведены в таблице 7.1

Таблица 7.1

Идентификационные данные	Значение
Номер версии (идентификационный номер ПО)	не ниже 400

Соответствие ПО на правильность выполнения обработки данных определяется отсутствием ошибок в программе при работе с пользовательским интерфейсом ПК в процессе проверки работоспособности устройств.

Контроль метрологической части ПО осуществляется в процессе определения метрологических характеристик при поверке.

• 7.2.3 Проверку электрической прочности изоляции проводят в нормальных условиях.

Электрическая изоляция различных цепей устройств между собой и по отношению к корпусу должна выдерживать в течение 1 min действие испытательного напряжения переменного тока среднеквадратичного значения частотой 50 Hz, величина которого указана в таблице 7.2

Таблица 7.2

Наименование цепи	Испытательное напряжение, V
	Ubx. фазное св. 150 V до 300 V включ.	Ubx. фазное св. 50 V до 100 V включ.
Цепь питания - входные цепи тока и напряжения	1400	840
Цепь питания - аналоговые выходы, интерфейс	140	0  [840]
Входные цепи тока - входные цепи напряжения	1400	840
Входные цепи тока между собой	1400	840
Входные цепи тока и напряжения -аналоговые выходы, интерфейс	1400	840
Примечание - В квадратных скобках указано значение испытательного напряжения для устройств с питанием от сети постоянного или переменного тока с номинальным значением напряжения до 100 V включ.

Устройства считают прошедшими проверку электрической прочности изоляции, если не произошло пробоев зазоров или изоляции.

									Лист
9	Зам.	ЭП.04.2/4-2024				МП.ВТ.071-2003
Изм.	Лист	№ докум.		ЧТодп.	Дата				7
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп	и дата

• 7.3 Определение метрологических характеристик устройств

  • 7.3.1 Перед определением метрологических характеристик устройства выдерживают во включенном состоянии не менее 30 min.

  • 7.3.2 Диапазон измерений входных сигналов, диапазон изменений выходных сиг

налов должны соответствовать значениям, приведенным таблице 7.3.

Таблица 7.3

Модификация устройств	Диапазон измерений входного сигнала				Диапазон изменений выходного сигнала
	Сила переменного тока, А	Напряжение переменного тока линейное (фазное), V {схема подключения}	Коэффициент мощности	Активная и/или реактивная мощность, W, var	цифрового сигнала, W, var, kW, MW	аналогового сигнала, mA"
1	2	3	4	5	6	7
ЦП8506/1, ЦП8506/2	от 0 до 1 или от 0 до 0,5	от 0 до 100 (от 0 до 57,74) или от 0 до 380 (от Одо 219,4) или от 0 до 400 (от 0 до 230,9) {3-х проводная трехфазная сеть}	cos ф от-1 до+1	от-173,2 до+173,2; от -658,2 до+658,2; от -692,8 до +692,8; от -86,6 до +86,6; от -329,1 до +329,1; от -346,4 до +346,4	от -Р до+Р	-5 - 0 - +5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/3, ЦП8506/4	от 0 до 5 или от 0 до 2,5			от -866,0 до +866,0; от -3291,0 до +3291,0; от -3464,0 до +3464,0; от -433,0 до +433,0; от -1645,5 до +1645,5; от -1732,0 до+1732,0
ЦП8506/5, ЦП8506/6	от 0 до 1 или от 0 до 0,5		COS ф от 0 до 1	от 0 до 173,2; от 0 до658,2; от 0 до 692,8; от 0 до 86,6; от 0 до 329,1; от 0 до 346,4	от 0 ДО Р	0-5; 4-20; 0-20
ЦП8506/7, ЦП8506/8	от 0 до 5 или от 0 до 2,5			от 0 до 866,0: от 0 до 3291,0; от 0 до 3464,0; от 0 до 433,0; от Одо 1645,5; от 0 до 1732,0
ЦП8506/9, ЦП8506/10	от 0 до 1 или от 0 до 0,5		sin ф от -1 до+1	от-173,2 до+173,2; от -658,2 до+658,2; от -692,8 до +692,8; от -86,6 до +86,6; от -329,1 до +329,1; от -346,4 до +346,4	ot-Q до +Q	-5 - 0 - +5; 0-2,5-5; 4-12-20; 0-10-20

1	2	3	“4  ]         5~		6	7
ЦП8506/9, ЦП8506/10	от 0 до 1 или от 0 до 0,5	от 0 до 100 (от 0 до 57,74) или от 0 до 380 (от 0 до 219,4) или от 0 до 400 (от 0 до 230,9) {3-х проводная трехфазная сеть}	sin ср от-1 до+1	от-173,2 до+173,2; от -658,2 до+658,2; от -692,8 до +692,8; от -86,6 до +86,6; от -329,1 до +329,1; от -346,4 до +346,4	от-Q до +Q	-5 -0-+5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/11, ЦП8506/12	от 0 до 5 или от 0 до 2,5			от -866,0 до +866,0; от -3291,0 до +3291,0; от -3464,0 до +3464.0; от -433,0 до +433,0; от -1645,5 до +1645,5; от-1732,0 до+1732,0
ЦП8506/13. ЦП8506/14	от 0 до 1 или от 0 до 0,5		sin ф от 0 до 1	от 0 до 173,2; от 0 до658,2; от 0 до 692,8; от 0 до 86,6; от 0 до 329,1; от 0 до 346,4	от 0 ДОО	0-5; 4-20; 0-20
ЦП8506/15, ЦП8506/16	от 0 до 5 или от 0 до 2,5			от 0 до 866; от 0 до 3291; от 0 до 3464; отО до 433; от 0 до 1645,5; от 0 до 1732
ЦП8506/17, ЦП8506/18	от 0 до 1 или от 0 до 0,5	от 80 до 100 (от 46,2 до 57,74) {3-х проводная трехфазная сеть}	COS ф от -1 до+1	от-173,2 до+173.2; от -86,6 до +86,6	от-Р до +Р	-5 - 0 - +5; 0-2,5-5; 4-12-20; 0-10-20
ЦП8506/19, ЦП8506/20	от 0 до 5 или от 0 до 2,5			от -866 до +866; от -433 до +433
ЦП8506/21, ЦП8506/22	от 0 до 1 или от 0 до 0,5		COS ф от 0 до 1	от 0 до 173,2; от 0 до 86,6	от 0 ДО Р ■ч — ,	0-5; 4-20; 0-20
ЦП8506/23, ЦП8506/24	от 0 до 5 или от Одо 2,5			от 0 до 866; от 0 до 433

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							9
Изм.	Лист	№ докум.		' Подп.	Дата
Инв. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

1	2	3	4	5	6	7
ЦП8506/25,	от 0 до 1		sin (р	от-173,2 до+173,2;	ot-Q	-5 -0-+5;
ЦП8506/26	или			от -86,6 до +86,6	до +Q	0-2,5-5;
	от 0 до 0,5		от -1			4-12-20;
ЦП8506/27,	от 0 до 5	от 80 до 100	до+1	от -866 до +866;		0-10-20
ЦП8506/28	или	(от 46,2 до 57,74)		от -433 до +433
	от 0 до 2,5
ЦП8506/29,	от 0 до 1	{3-х проводная	sin ф	от 0 до 173,2;	от 0	0-5;
ЦП8506/30	или	трехфазная сеть}		от 0 до 86,6	доО	4-20;
	от Одо 0,5		от 0			0-20
ЦП 8506/31,	от 0 до 5		ДО 1	от 0 до 866;
ЦП8506/32	или			от 0 до 433
	от 0 до 2,5
ЦП8506/33,	от 0 до 1		COS ф	от-173,2 до+173,2;	от-Р	-5 - 0 - +5;
ЦП8506/34	или		и	от -658,2 до+658,2;	ДО +Р	0-2,5-5;
		от 0 до 100	sin ф	от-692,8 до +692,8;		4-12-20;
	от 0 до 0,5	(от Одо 57,74)		от -86,6 до +86,6;	и
			от -1	от -329,1 до +329,1;	от -Q	0-10-20
				от -346,4 до +346,4	до +Q
ЦП8506/35, ЦП8506/36	от 0 до 5	или	до +1	от -866,0 до +866,0; от -3291,0 до +3291,0;
	или
		от 0 до 380		от -3464,0 до +3464,0;
	от 0 до 2,5	(от 0 до 219,4)		от-433,0 до+433,0; от -1645,5 до +1645,5; от -1732,0 до +1732,0
ЦП8506/37,	от 0 до 1	или	COS ф	от 0 до 173,2;	от 0	0-5;
ЦП8506/38	или		и	от 0 до658,2;	ДоР	4-20;
		от 0 до 400	sin ф	от 0 до 692,8;
	от 0 до 0,5	(от 0 до 230,9)		от 0 до 86,6;	и	0-20
			отО	от 0 до 329,1;	отО
		{3-х проводная		от 0 до 346,4	до Q
ЦП8506/39,	от 0 до 5		ДО 1	от 0 до 866,0;
ЦП8506/40	или от 0 до 2,5	трехфазная сеть}		от 0 до 3291,0; от 0 до 3464,0;
				от 0 до 433,0; от 0 до 1645,5;	- и
				от Одо 1732.0	Г''    '	\\

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024			/Z C><FA*f				10
Изм.	Лист	№ докум.		^Тюдп.	Дата
Инв. № подл.			Подо, и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

1	2	3	4	5	6	7
ЦП8506/41,	от 0 до 1		COS ф	от-173,2 до+173,2;	от -Р	-5 -0-+5;
ЦП8506/42	или	от 0 до 100	и	от -658,2 до+658,2;	до +Р	0-2,5-5;
			sin ф	от -692,8 до +692,8;
	от Одо 0,5	(от 0 до 57,74)		от -86,6 до +86,6;	и	4-12-20;
			от -1	от -329,1 до +329,1;	ot-Q	0-10-20
				от -346,4 до +346,4
ЦП8506/43, ЦП8506/44	от 0 до 5	или	ДО+1	от -866,0 до +866,0; от -3291,0 до +3291,0;	до +Q
	или	от Одо 380
	от 0 до 2,5			от -3464,0 до +3464,0; от -433,0 до +433,0; от -1645,5 до +1645,5; от -1732,Одо+1732,0
		(отОдо 219,4) или
ЦП8506/45,	от 0 до 1		COS ф	от 0 до 173,2;	от 0	0-5;
ЦП8506/46	или	от 0 до 400	и sin ф	от 0 до 658,2; от 0 до 692,8;	до Р	4 - 20;
	от Одо 0,5	(от 0 до 230,9)		от 0 до 86,6; от 0 до 329,1;	и от 0 до Q	0-20
			от 0
				от 0 до 346,4
ЦП8506/47,	от 0 до 5	{4-х проводная	ДО 1	от 0 до 866,0;
ЦП8506/48	или	трехфазная сеть}		от 0 до 3291;
	от 0 до 2,5			от Одо 3464,0; от 0 до 433,0; от 0 до 1645,5; от 0 до 1732,0
ЦП8506/49,	от 0 до 1		COS ф и	от -230 до +230;	от -Р	-5 - 0 - +5;
ЦП8506/50	или			от -115 до + 115	ДО +Р	0-2,5-5; 4-12-20; 0-10-20
			sin ф
	от 0 до 0,5				и от -Q
ЦП8506/51,	от 0 до 5	(отО до 230)	от -1
ЦП8506/52	или	{однофазная сеть}	ДО+1	от-1150 до +1150; от -575 до +575	до +Q
	от 0 до 2,5
ЦП8506/53,	от 0 до 1		COS ф		отО	0-5;
ЦП8506/54	или		и sin ф	от 0 до 230; от 0 до 115	до Р	4-20;
	от 0 до 0,5				и	0-20
ЦП8506/55,	от 0 до 5		от 0	от 0 до 1150;	от 0
ЦП8506/56	или		до 1	от 0 до 575	ДоО ■
	от 0 до 2,5			/.■ »• -

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП. 04.2/4-2024		.-Ж-					11
Изы.	Лист	№ докум.		ЧЛодп.	Дата
Инв. № подл.			Подл, и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

:          1 j 2 j                   3                   |      4      }                     5                     I 6      |               7             ~

'Устройства могут изготавливаться без аналоговых выходов. Количество аналоговых выходов и диапазон изменений аналоговых выходных сигналов указывается в паспорте на конкретное средство измерений.

Примечание - Нормирующее значение показаний цифрового выходного сигнала «Р» и/или «Q» , соответствует величине активной и/или реактивной мощности до измерительных трансформаторов при номиналь-| ном токе, напряжении, коэффициенте мощности.

• 7.3.2 Номинальные значения входных сигналов приведены в таблице 7.4.

Таблица 7,4

Модификация устройства	Номинальное значение входного сигнала				Нормирующее значение
	Сила переменного тока I, А	Напряжение переменного тока Un, V	Коэффициент мощности COS ф и/или sin ф	Активная и/или реактивная мощность Р, W-и/или Q, var
					выходного цифрового сигнала Р, W , kW , MW ; Q,var, kvar	выходного аналогового сигнала
ЦП8506/1 - ЦП8506/48	1,0	100	1	173,2	для 3-х фазных трехпроводных сетей Р = >/3 * Ку у " 1ном. * Ку И • U л.НОМ ’ COS ф НОМ Q = л/З ’ Ку.7 • 1ном ’ Ку Н • Un НОМ. ‘ sin ф НОМ. для 3-х фазных четырехпроводных сетей Р = 3 ■ Ку у * 1ном "  Ку и *  U43 НОМ *  COS ф НОМ. Q = 3 • Ку,У " 1нОЫ ’  Ку.н ’  U(£HOM ’  sin ф НОМ. для однофазных сетей Р = Кт.т ’ 1ном. *  Кт.н •  Оф.ном "  COS ф ном. Q = Кт.т * !ном. *  Кт.н •  иф.НОМ ‘  sin фном.	5 mA для диапазонов: 0-5; -5 -0-+5; 0-2,5-5; 20 mA для диапазонов: 4-20; 4-12-20; 0-20; 0-10-20
		380		658,2
		400		692,8
	0,5	100		86,6
		380		329,1
		400		346,4
	5,0	100		866,0
		380		3291,0
		400		3464,0
	2,5	100		433,0
		380		1645,5
		400		1732,0
ЦП8506/49 - ЦП8506/56	1,0	230	1	230,0
	0,5			115,0
	5,0			1150,0
	2,5			575,0

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024		z^					12
Изм.	Лист	№ докум.		Ч1ОДП.	Дата
Инв. № подл.			Подл, и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

• 7.3.3   Пределы допускаемой основной приведенной погрешности устройств должны быть ±0,5 % от нормирующего значения выходных цифровых и аналоговых сигналов.

• 7.3.4 Для определения основной приведенной погрешности ЦП8506 по цифровому выходу, yi, %, необходимо скачать с сайта www.electropribor.com и загрузить в ПЭВМ программу «Control_RS-485».

Устройства проверяют при симметричных системах напряжений и токов. При определении основной погрешности при номинальных значениях напряжений и cos ф (sin ф) выставляют расчетные значения мощности по эталонным приборам путем изменения величины линейных токов с точностью ±5 %.

Изменяя силу тока входного сигнала определяют основную погрешность устройств при значениях входного сигнала в следующих точках: Xi = 0, Хг = 0,2-А вх.макс,

Хз “ 0,4' Авх.макс, , Х₄ = 0 ,6'Авх.макс, Х5 — 0,8’ Авх.макс, Хб = 1,0-А вх.макс.

где Авх.макс - максимальное значение входного сигнала активной или реактивной мощности Р или Q (см.таблицу 7.3), W , kW , MW или var, kvar, Mvar.

Основную погрешность по цифровому выходу, yi, %, определить по формуле

_7| = ^A*-“-Aa-^u._1OO                           (1)

А_н.ц

где Ах.ц - измеренное значение выходного цифрового сигнала на табло устройства или мониторе ПЭВМ, W , kW , MW , var, kvar, Mvar;

Ад.ц - действительное значение выходного цифрового сигнала в проверяемой точке, определямое по формулам (2 - 7 ), W , kW , MW , var, kvar, Mvar.

Ан.ц - нормирующее значение выходного цифрового сигнала. За нормирующее значение принимается номинальное значение (модуль значения) «Р», «Q» (см.таблицу 7.4), W , kW , MW , var, kvar, Mvar.

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024			U.O/.JY				13
Изм.	Лист	№ докум.		✓ Поди.	Дата
Инв. № подл.				Подп. и дата		Взам. инв №	Инв. № дубл.	Подп. и дата

Действительное значение выходного цифрового сигнала Ад.ц,, W , kW , MW , var, kvar, Mvar определяют по формулам (2 - 7).

Для 3-х фазных трехпроводных сетей

Ад.ц (Р) - ц/з ■ Кт.т ■ 1вх.' Кт.н ‘ Un.BX. ■ cos ср

Ад.ц (Q) =      ' Кт.т ■ 1вх. ■ Кт.н' Un.Bx." sin ср

Для 3-х фазных четырехпроводных сетей

Ад.ц (Р) ⁼ 3 *  Кт.т ■   1вх. ■  Кт.н ■ иф.вх. '  cos ср

Ад.ц (Q) = 3 •  Кт.т ■   1вх. ■  Кт.н ■ U$.bx. ’  sin ср

Для однофазных сетей

Ад.ц (Р) = Кт.т " 1вх."  Кт.н " иф.вх. " COS Ср

Ад.ц (Q) ⁼ Кт.т ■ 1вх."  Кт.н ■ иф.вх. ■ sin ср

где Кт.т- коэффициент трансформации измерительных трансформаторов тока;

Кт.н - коэффициент трансформации измерительных трансформаторов напряжения;

1вх - сила тока подаваемого на вход устройства, А;

Ubx - значение напряжения подаваемого на вход устройства, V;

cos ср (sin ср) - угол сдвига между входными токами и напряжениями.

Основную погрешность ЦП8506 по выходному аналоговому сигналу, уг, %, определяют по формуле

А - А

х.ан д.ан

А

^{2 к}н.ан

где Ах.ан. - измеренное значение выходного аналогового сигнала, mA;

Ад ан - действительное значение выходного аналогового сигнала в проверяемой точке, определяемое по формуле (9), mA;

Ан.ан. - нормирующее значение выходного аналогового сигнала. За нормирующее значение выходного аналогового сигнала принимают номинальное значение выходного аналогового сигнала (см. таблицу 7.4). --

						МП. ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024			M-Ctp.ow				14
Изм.	Лист	№ докум.		НЗЗдп.	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

Действительное значение выходного аналогового сигнала Ад.ан., mA определяют

по формуле

(9)

где Авх.д - действительное значение входного сигнала на эталоне в проверяемой точке, W , var;

Авых.р - расчетное значение выходного аналогового сигнала, mA (см. таблицу 7.5);

Аэх изм - измеряемое значение входного сигнала, (см. формулу 10).

где Авх.мин - минимальное значение входного сигнала, W , var (см.таблицу 7.3); Авых.изм - измеренное значение выходного аналогового сигнала, mA;

Авых.мин - минимальное значение выходного аналогового сигнала, mA, (см.таблицу 7.3);

Авх.макс. - максимальное значение входного сигнала, W, var, (см.таблицу 7.3); Авых.макс. ’ максимальное значение выходного аналогового сигнала, mA, (см.таблицу 7.3).

Устройства считают выдержавшими испытание, если они соответствуют требованиям 7.3.3.

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024		/Ж					15
Изм.	Лист	№ докум.		-41ОДП.	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

Таблица 7.5 - Расчетные значения выходного аналогового сигнала

Входной сигнал	Значение входного сигнала, %	Значение выходного аналогового сигнала, mA, для диапазона
		0-5	-5-0-5	0-2,5-5	о OJ 1 о	4-20	0-10-20	о СМ I СМ I
Рмакс., W ИЛИ Омаке., Var	100	5,00	5,00	5,00	20,00	20,00	20,00	20,00
	80	4,00	4,00	4,50	16,00	16,80	18,00	18,40
	60	3,00	3,00	4,00	12,00	13,60	16,00	16,80
	40	2,00	2,00	3,50	8,00	10,40	14,00	15,20
	20	1,00	1,00	3,00	4,00	7,20	12,00	13,60
	0	0,00	0,00	2,50	0,00	4,00	10,00	12,00
-Рмакс., W ИЛИ "Омаке., Var	20		-1,00	2,00			8,00	10,40
	40		-2,00	1,50			6,00	8,80
	60		-3,00	1,00			4,00	7,20
	80		-4,00	0,50			2,00	5,60
	100		-5,00	0,00			0,00	4,00

Ц'.Чг

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							16
Изм.	Лист	№ докум.		Подп,	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

8 Оформление результатов поверки

• 8.1 Результаты измерений заносят в протокол поверки, форма которого приведена в приложении Б.

• 8.2 При положительных результатах поверки устройства на него и (или) его эксплуатационную документацию наносят знак поверки и (или) выдают свидетельство о поверке по форме, установленной в ТИПА по вопросам обеспечения единства измерений, локальных правовых актах юридического лица или индивидуального предпринимателя, осуществляющих поверку.

• 8.3 При отрицательных результатах первичной поверки устройства выдают заключение о непригодности по форме, установленной в ТИПА по вопросам обеспечения единства измерений, локальных правовых актах юридического лица или индивидуального предпринимателя, осуществляющих поверку.

• 8.4 При отрицательных результатах последующей поверки устройства выдают заключение о непригодности по форме, установленной в ТИПА по вопросам обеспечения единства измерений, локальных правовых актах юридического лица или индивидуального предпринимателя, осуществляющих поверку, а ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство прекращает свое действие. Устройства к дальнейшему применению не допускаются.



  						МП.ВТ.071-2003			Лист
  9	Зам.	ЭП.04.2/4-2024							17
  Из.м.	Лист	№ докум.		'''Подо.	Дата
  Инв. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

Приложение А

(обязательное)

Схемы определения основной погрешности устройств

G1 - установка поверочная переносная УПП8531М/5;

G2 - устройство УИ300.1;

PV1- прибор ЦМВ850-3;

Примечания

• 1 На данном рисунке изображена схема определения погрешности устройств ЦП8506/1 -ЦП8506/40 в корпусе с габаритами 120x120x130 mm с двумя интерфейсами и с двумя аналоговыми выходами с универсальным источником питания, с дискретными выходами.

Для устройств в корпусе с другими габаритными размерами см. РЭ.

• 2 В модификациях ЦП8506/17 - ЦП8506/32 цепь питания отсутствует.

• 3 Обозначение выхода «Р» или «Q» соответствует измеряемой мощности в зависимости от модификации устройств, полярности выхода ” (+) " и " (-) “ соответствуют отрицательной входной мощности.

• 4 Для модификаций ЦП8506/1 - ЦП8506/32 «Выход 2» изготавливается по заказу.

• 5 Проверка аналоговых выходов, интерфейсов проводится поочередно.

Рисунок А.1 - Схема определения основной погрешности ЦП8506/1 - ЦП8506/40

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							18
Изм.	Лист	№ докум.		сПодп.	Дата
Инв. № подл.			Подп. и дата			Взам. инв Хе	Инв. № дубл.	Подп. и дата

G1 - установка поверочная переносная УПП8531М/5;

G2 - устройство УИ300.1;

PV1- прибор ЦМВ850-3;

Примечания

• 1 На данном рисунке изображена схема определения погрешности устройств ЦП8506/41 -ЦП8506/48 в корпусе с габаритами 120x120x130 mm с двумя интерфейсами и с двумя аналоговыми выходами с универсальным источником питания, с дискретными выходами.

Для устройств в корпусе с другими габаритными размерами см. РЭ.

• 2 Обозначение выхода «Р» или «О» соответствует измеряемой мощности, полярности выхода ’’ (+) “ и ” (-) “ соответствуют отрицательной входной мощности.

• 3 Проверка аналоговых выходов, интерфейсов проводится поочередно.

Рисунок А.2 - Схема определения основной погрешности ЦП8506/41 - ЦП8506/48

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024			ММ				19
Изм.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

G1 - установка поверочная переносная УПП8531М/5;

G2 - устройство УИ300.1;

PV1- прибор ЦМВ850-3;

Примечания

1 На данном рисунке изображена схема определения погрешности устройств ЦП8506/49 -ЦП8506/56 в корпусе с габаритами 120x120x130 mm с двумя интерфейсами с универсальным источником питания, с дискретными выходами.

Для устройств в корпусе с другими габаритными размерами см. РЭ.

• 3 Обозначение выхода «Р» или «О» соответствует измеряемой мощности, полярности выхода ” (+) “ и ” (-) “ соответствуют отрицательной входной мощности.

• 4 Проверка аналоговых выходов, интерфейсов проводится поочередно.

Рисунок А.З - Схема определения основной погрешности ЦП8506/49 - ЦП8506/56

						МП. ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							20
Изм.	Лист	№ докум.		ГТодп.	Дата
Ин в. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

Приложение Б

(рекомендуемое)

Наименование организации, проводящей поверку

ПРОТОКОЛ №_____поверки устройства измерительного ЦП8506/________

№________, принадлежащего

наименование организации.

Изготовитель _

Кп асе точ н ости

Дата проведения поверки

Поверка проводится по

документ по которому проводится поверка

С ре дств а поверки:__________________________________________________________

тип, номер, характеристики (при необходимости)

Условия проведения поверки_________________________________________

Результаты измерений

Внешний осмотр

Опробование

Электрическая прочность изоляции

Результаты определения основной погрешности приведены в таблице Б.1.

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							21
Изм.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата			Взам.инв №	Инв. № дубл.	Подп. и дата

Таблица Б.1

Входной сигнал				Цифровой выходной сигнал		По грешность	Аналоговый выходной сигнал		Погрешность
Uh	COS (р	Ia=Ic	Рвх.	Рд.	Рфакт.	71	Ад	Афакт.	У2
V	-	А	W	W	W	%	mA	mA	%
100	1,0 -1,0	1,0	173,2	Р			5,0
		0,8	138,6	0,8- Р			4,0
		0,6	104,0	0,6- Р			3,0
		0,4	69,2	0,4- Р			2,0
		0,2	34,6	0,2- Р			1,0
		0	0	0			0
		0.2	-34,6	-0,2- Р			-1,0
		0,4	-69,2	-0,4- Р			-2,0
		0,6	-104,0	-0,6- Р			-3,0
		0,8	-136,6	-0,8- Р			-4,0
		1,0	-173,2	- Р			-5,0

Заключение по результатам поверки

Устройство измерительное ЦП8506/_______№__________ __________

годен/не годен Поверитель______________________ ____________________________.

подпись                        расшифровка подписи

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							22
Изм.	Лист	№ докум.		^'Пбдп.	Дата
Инв. № подл.			Поди, и дата			Взам.инв №	Инв. № дубл.	Поди, и дата

Лист регистрации изменений

Изм.	Номера листов (страниц)				Всего листов (страниц) в докум.	№ докум.	Входящий № сопроводительного докум. и дата	Подпись	Дата
	измененных	замененных	новых	аннулированных
9		2-23		24-62	23	ЭП.01.2/4-2024

						МП.ВТ.071-2003			Лист
9	Зам.	ЭП.04.2/4-2024							23
Изм.	Лист	№ докум.		<хЦодп.	Дата
Ин в. № подл.			Подл, и дата			Взам.инв №	Инв. № дубл.	Подл, и дата

Во исполнение приказа директора ООО "МНПП "Электроприбор" № 5 от 05.01.2026 г и на основании требования постановления № 90 от 27. 11. 2020 г. представляю для утверждения: оттиски поверительных клейм поверочной лаборатории на 2026 год и образцы подписей поверителей, закрепленных по шифрам поверительных клейм ПЛ.

11ачальник поверочной лаборатории

ООО "МНПП "Электроприбор"

ПРИЛОЖЕНИЕ № 1.2 к приказу Федерального агентства по техническому регулированию

и метрологии

___________ 2026 г. № ⁸⁸¹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки системы управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ, рег. № 98479-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа системы управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ, 1 лист.

• 2. Описание типа системы управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ, 9 листов.

• 3. Методика поверки системы управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ, 28 листов.

• 4. Листы с изображением знака поверки, 2 листа.

государственный комитет ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 18860 от 10 июня 2025 г.

Срок действия: бессрочный

Наименование типа средств измерений:

Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ № 5753.1

Производитель:

ООО «ТЕХНИКОЙ», г. Минск, Республика Беларусь

Выдан:

ООО «ТЕХНИКОЙ», г. Минск, Республика Беларусь

Документ на поверку:

МРБ МП.МН 4277-2025 «Система обеспечения единства измерений Республики Беларусь. Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ. Методика поверки» в редакции с изменением №1

Интервал времени между государственными поверками: 36 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 10.06,2025 № 72

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений (с 16.12.2025 действует в редакции с изменением № 1, утвержденным постановлением Государственного комитета по стандартизации ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ (в редакции изменения № 1 от -//■?, -Ж.

приложение к сертификату об утверждении типа средств измерений от                   2(Щ~г. №

Наименование типа средства измерений и их обозначение:

Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ № 5753.1

Назначение и область применения;

Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ № 5753.1 (далее - система) предназначена для измерений: давления, температуры, относительной влажности воздуха, силы, а также для передачи результатов измерений на стенд при проведении испытаний двигателей внутреннего сгорания.

Область применения - машиностроение.

Описание:

Принцип действия системы основан на измерении первичными измерительными преобразователями (далее - ПИП) физических величин, преобразовании измеряемых величин в электрические величины и передаче их по линиям связи на вход измерительных модулей для цифрового преобразования сигналов с последующей передачей цифрового кода по протоколу Ethernet для отображения измеренной информации в браузере.

Конструктивно система включает в себя: шкаф управления, контроллер,^ преобразователи, аналоговые модули контроллера, линии связи, ПИП.

Функционально система состоит из измерительных каналов (далее - ИК):

• - ИК давления;

• - ИК температуры;

• - ИК температуры окружающего воздуха;

• - ИК относительной влажности воздуха;

• - ИК силы.

ИК давления включает в свой состав преобразователь давления ИД-F. Принцип измерения ИК давления основан на передаче сигнала от преобразователя давления в виде токового сигнала на аналоговый модуль FX5-4AD для преобразования в цифровой код и далее на вход контроллера FX5U-32MR/DS для обработки результата измерения с последующей передачей сигнала в виде цифрового кода по протоколу Ethernet в компьютер для отображения в браузере.

ИК температуры включает в свой состав термопреобразователь сопротивления ТС-Б-PtlOO или преобразователь термоэлектрический ТП-Б-ТХА (К). Принцип измерения ИК температуры основан на передаче сигнала от термопреобразователя сопротивления (преобразователя термоэлектрического) в виде токового сигнала на аналоговый модуль контроллера FX5-4AD-PT-ADP (FX5-4AD-TC-ADP) для преобразования в цифровой код и далее на вход контроллера FX5U-32MR/DS с последующей передачей сигнала в виде цифрового кода по протоколу Ethernet для отображения результатов измерений в браузере.

ИК температуры окружающего воздуха включает в свой состав-преобразователь температуры и влажности ИПТВ-206/МЗ-01. Принцип измер^рщ, Д1А,темцературы окружающего воздуха основан на передаче сигнала от преобразователя температуры и влажности в виде токового сигнала на аналоговый модуль FX^-4AD для преобразования техником?

в цифровой код и далее на вход контроллера FX5U-32MR/DS для обработки результата измерения с последующей передачей сигнала в виде цифрового кода по протоколу Ethernet в компьютер для отображения результатов измерений в браузере.

ИК относительной влажности воздуха включает в свой состав преобразователь температуры и влажности ИПТВ-206/МЗ-01. Принцип измерения ИК относительной влажности основан на передаче сигнала от преобразователя температуры и влажности в виде токового сигнала на аналоговый модуль контроллера FX5-4AD для преобразования в цифровой код и далее на вход контроллера FX5U-32MR/DS для обработки результата измерения с последующей передачей сигнала в виде цифрового кода по протоколу Ethernet для отображения результатов измерений в браузере.

ИК силы включает в свой состав датчик весоизмерительый тензорезисторный С2Н-5-СЗ. Датчик весоизмерительный тензорезисторный состоит из упругого элемента, на поверхности которого наклеены фольговые тензорезисторы, объединенные в мостовую схему с элементами термокомпенсации и нормирования. Принцип измерения ИК силы основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки с последующей передачей сигнала на преобразователь весоизмерительный ТВ-003П. Далее сигнал в виде цифрового кода передается на преобразователь интерфейсов ZLAN5103 и по протоколу Ethernet на вход контроллера FX5U-32MR/DS с последующей передачей сигнала по протоколу Ethernet для отображения результатов измерений в браузере.

Система представляет собой компактный металлический корпус с линиями связи с первичными измерительными преобразователями, а также элементом световой индикации о состоянии работы стенда.

В системе обеспечивается защита от несанкционированных изменений посредством индивидуального пароля доступа к ПО и ключа доступа к системе, а также доступа к ИК системы.

В составе системы используются средства измерений (далее - СИ) утверждённых типов. Перечень СИ утверждённых типов, внесённых в Государственный реестр СИ Республики Беларусь и проходящих государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ указан в таблице 1.

Таблица 1

Наименование и обозначение типа СИ	Обозначение модификации (исполнения) СИ	Производитель СИ
Термопреобразователи сопротивления ТС-Б	ТС-Б-PtlOO	ООО «Пойнт», г. Полоцк, Республика Беларусь
Преобразователи термоэлектрические ТП-Б	ТП-Б-ТХА(К)	ООО «Пойнт», г. Полоцк, Республика Беларусь
Датчики давления ИД	ИД-Б-И ИД-F-A	ООО «Пойнт», г. Полоцк, Республика Беларусь
Преобразователи    измерительный температуры и влажности ИПТВ	ИПТВ-206/МЗ-01	ООО НПП «ОЛЕМЕР», г. Москва, Российская Федерация
Датчики        весоизмерительные тензорезисторные	С2Н-5-СЗ	АО «ВИК «ТЕНЗСДМ», г. Люберцы, Российская федерация.

Окончание таблицы 2

Номер п/п	Наименование ИК	Единица измерения	Обозначение ИК	Диапазон измерений ИК	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП
14	Канал   измерений температуры окружающего воздуха	°C	640-ВМ1/2	от 0 до 50,00	±1,00
15	Канал измерений атмосферного давления	кПа	640-ВР1	от 10,00 до 110,00	±0,10
16	Канал измерений давления масла, точка 1	кПа	KIP-BP1	от 0 до 1000,00	±2,00
17	Канал измерений давления масла, точка 2	кПа	KIP- ВР2	от 0 до 1000,00	±2,00
18	Канал измерений давления масла, точка 3	кПа	KIP- ВРЗ	от 0 до 1000,00	±2,00
19	Канал    измерений    давления картерных газов	кПа	KIP- ВР4	от минус 50,00 до плюс 50,00	±0,30
20	Канал измерений давления воздуха после турбокомпрессора	кПа	KIP- ВР5	от 0 до 1000,00	±2,00
21	Канал измерения силы	Н	500-А11	от 195 до 45000	±ю.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.

Таблица 3

Наименование	Значение
Габаритные размеры (ДхШхВ), мм, не более	1000x800x400
Масса, кг, не более	90
Условия эксплуатации: Диапазон температуры окружающего воздуха**, °C Диапазон относительной влажности окружающего воздуха, % Диапазон атмосферного давления, кПа	от 5 до 40 от 20 до 80 от 86 до 106
Диапазон напряжения питания от сети переменного тока с номинальной частотой 50 Гц*, В	от 207 до 253
Диапазон напряжения питания от сети переменного тока цепей управления с номинальной частотой 50 Гц*, В	от 207 до 253
Диапазон напряжения питания от сети постоянного тока цепей управления*, В	24; 5
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254*	IP54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75*	I
*Согласно паспорту. При проведении метрологической экспертизы, проверка указанных характеристик не проводилась. **Проверка погрешности измерений ИК силы системы в пределах^е^йй^кбда^П'ации при температуре от 5 °C до 40 °C не проводилась.                   //Ж/        ХчМА

//О- /о

Комплектность: представлена в таблице 4.

Таблица 4

Наименование	Количество	Примечание
Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ в составе:	1 шт.
Шкаф управления ИФДС5753-80.30.00.000	1 шт.
Контроллер FX5U-32MR/DS	1 ШТ.
Аналоговый модуль контроллера FX5-4AD-PT-ADP	2 шт.
Аналоговый модуль контроллера FX5-4AD-TC-ADP	1 шт.
Аналоговый модуль контроллера FX5-4AD	2 шт.
Аналоговый модуль контроллера FX5-4DA	1 шт.
Преобразователь весоизмерительный ИВ-ООЗП	1 шт.
Преобразователь интерфейсов ZLAN5103	1 шт.
Термопреобразователи сопротивления ТС-Б-PtlOO	8 шт.
Преобразователи термоэлектрические ТП-Б-ТХА(К)	4 шт.
Датчики давления ИД-F-H	5 шт.
Датчик давления ИД-F-A	1 шт.
Датчик весоизмерительный тензорезисторный С2Н-5-СЗ	1 шт.
Преобразователи измерительный температуры и влажности ИПТВ-206	1 шт.
Паспорт ИФДС5753.00.00.000 ПС	1 экз.
Паспорт ИФДС5753.1-80.30.00.000 ПС	1 экз.
Руководство по эксплуатации ИФДС5753.1-00.00.000 РЭ	1 экз.
Примечание - Допускается замена средства измерений (далее - СИ), входящих в состав системы, на другие СИ утверждённых типов в Республике Беларусь приведённых в таблице 4 и своевременно проходящие государственную поверку в установленном порядке, с обязательными метрологическими требованиями, соответствующими указанным в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку системы.

Поверка осуществляется по МРБ МП.МН 4277-2025 «Система обеспечения единства измерений Республики Беларусь. Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ. Методика поверки» в редакции с изменением № 1.

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация (паспорт) ООО «ТЕХНИКОЙ»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.МН 4277-2025 «Система обеспечения единства измерений Республики Беларусь. Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ. Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 5.

Таблица 5__

Наименование и тип средств поверки                     __

Барометр-анероид метеорологический БАММ-1__

Прибор комбинированный testo 608-Н1__

Калибратор многофункциональный MC2-R__

Термометр лабораторный электронный ЛТ-300__

Эталонная силовоспроизводящая машина ДО-П-5__

Эталонные меры силы №19__

Технологический компьютер__

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 6.

Таблица б

Идентификационное наименование ПО	Номер версии ПО (идентификационный номер)
Система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ	1.0

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя, а также техническому заданию заявителя на метрологическую экспертизу: система управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ № 5753.1 соответствует требованиям технической документации (паспорту) ООО «ТЕХНИКОЙ», ТР ТС 020/2011, ТР ТС 004/2011.

Производитель средств измерений

ООО «ТЕХНИКОЙ»

Республика Беларусь, 220125, г. Минск, пр-т Независимости, 177, пом. 9 Телефон: +375 17 393-11-77 факс: +75 17 393-00-81 e-mail: info@technikon.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средства измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

Рисунок 1.2 - Фотография маркировки системы управления технологическим оборудованием для проведения испытаний СУ-ТОИ-О         575351

др/ гр==^г;явв^& xbVfV

I I w

„                  Кехникон

^г . М и н

Приложение 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Извещение № 1 об изменении МРБ МП.МН 4277-2025

Система обеспечения единства измерений Республики Беларусь. СИСТЕМА УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМ ОБОРУДОВАНИЕМ ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ СУ-ТОИ-0037-УЗ

Методика поверки

Разработчик:

Ведущий инженер по метрологии ООО «ТЕХНИКОЙ»

ЭОО «ТЕХНИКОЙ»	ОГИ	ИЗВЕЩЕНИЕ № 1		ОБОЗНАЧЕНИЕ ДОКУМЕНТА МРБ МП.МН 4277-2025
Дата выпуска		Срок изменения			Лист 2	Листов 2
ПРИЧИНА		По результатам испытаний			код 5
УКАЗАНИЕ О ЗАДЕЛЕ		-

УКАЗАНИЕ О ВНЕДРЕНИИ

ПРИМЕНЯЕМОСТЬ		-
РАЗОСЛАТЬ		Всем абонентам
ПРИЛОЖЕНИЕ		на 14 листах
ИЗМ.		СОДЕРЖАНИЕ ИЗМЕНЕНИЯ
1

Титульный лист: листов 24 заменить на листов 26.

Листы 2, 5-12, 22-24 заменить.

Листы 25, 26 ввести.

ЛОПИЯВ^НА^

УТВЕРЖДАЮ

Заместитель директора БелГИМ

Система обеспечения единства измерений Республики Беларусь

СИСТЕМА УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМ ОБОРУДОВАНИЕМ ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ СУ-ТОИ-0037-УЗ

Методика поверки

МРБ МП.МН 4277-2025

Листов 24-

Разработчик:

Ведущий инженер по метрологии ООО «ТЕХНИКОЙ»

И.А. Пецевич

« л⁷ » PS______2025

Содержание

• 1 Нормативные ссылки

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования к системе

Приложение Б (рекомендуемое) Форма протокола поверки

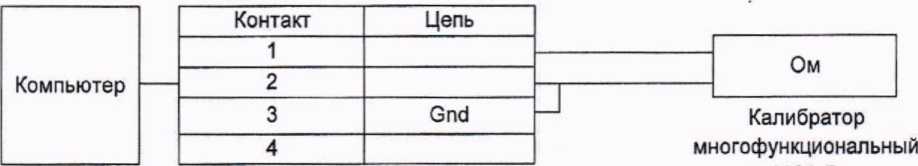

Приложение В (обязательное) Схемы поверки

Библиография

ПОДПИ'

Настоящая методика поверки (далее - МП) распространяется на систему управления технологическим оборудованием для проведения испытаний (далее -система) СУ-ТОИ-0037-УЗ № 5753.1, производства ООО «ТЕХНИКОЙ», Республика Беларусь и устанавливает методы и средства проведения первичной и последующей поверок системы.

Перечень измерительных каналов (далее - ИК), входящие в состав системы, и обязательные метрологические требования, предъявляемые к системе, приведены в приложении А.

1 Нормативные ссылки

ТКП 8.007-2023 (33540) Поверка средств измерений; предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ;

ТКП 181-2023 (02230) Правила технической эксплуатации электроустановок потребителей;

ТКП 427-2022 (33240) Электроустановки. Правила по обеспечению безопасности при эксплуатации;

СТБ ГОСТ Р 8.585-2004 Термопары. Номинальные статистические характеристики преобразования;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности;

ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта МП
1	2
1 Внешний осмотр	8.1
2 Опробование	8.2
2.1 Проверка функционирования	8.2.1
2.2 Идентификация программного обеспечения	8.2.2
3 Определение метрологических характеристик	8.3
3.1 Определение абсолютной погрешности измерений ИК температуры	8.3.1

КОПИЯ в подпиос^

Продолжение таблицы 1

1	2	3	4
3.2 Определение абсолютной погрешности измерений ИК относительной влажности воздуха	8.3.2	да	да
3.3 Определение абсолютной погрешности измерений ИК температуры окружающего воздуха	8.3.3	да	Да
3.4 Определение абсолютной погрешности измерений ИК давления	8.3.4	да	да
3.5 Определение абсолютной погрешности измерений ИК силы	8.3.5	да	да
4 Оформление результатов поверки	9	да	Да
Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

3 Средства поверки

При проведении поверки применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта МП	Наименование и тип эталонов и вспомогательных средств поверки	Метрологические и основные технические характеристики
1	2	3
6, 8.3.1- 8.3.5	Барометр-анероид метеорологический БАММ-1	Диапазон       измерений       давлений от 80 до 106 кПа, пределы допускаемой основной абсолютной погрешности ±0,2 кПа, пределы     допускаемой     абсолютной дополнительной погрешности ±0,5 кПа
6, 8.3.1- 8.3.5	Прибор комбинированный testo 608-Н1	Диапазон     измерений     температуры от 0 °C до 50 °C, пределы допускаемой абсолютной погрешности при измерении температуры в диапазоне от 0 °C до 50 °C: ±0,6 °C; диапазон измерений относительной влажности от 10% до 95%, пределы допускаемой    абсолютной    погрешности при измерении относительной влажности в диапазоне от 10 % до 95 %: ±3 %
8.3.1- 8.3.4	Калибратор многофункциональный MC2-R	Диапазон     воспроизведения     сигналов термопреобразователя сопротивления Pt100 от 0 °C до 850 °C, пределы абсолютной погрешности при воспроизведении сигналов термопреобразователя сопротивления Pt100 в диапазоне от 0 °C до 850 °C: ±(0,025 %     от X +0,1 °C) °C;     диапазон воспроизведения сигналов преобразователя термоэлектрического ХА (К) от 0 °C до 1000 °C, пределы абсолютной погрешности при воспроизведении сигналов преобразователя термоэлектрического ХА (К) в диапазоне

4

Продолжение таблицы 2

1	2	3
		от 0 °C до 1000 °C: ±(0,02 % от X +0,1 °C) °C; диапазон     воспроизведения     сигналов преобразователя термоэлектрического ХА (К) от 1000 °C до 1372 °C, пределы абсолютной погрешности при воспроизведении сигналов преобразователя термоэлектрического ХА (К) в     диапазоне от 1000 °C до 1372 °C: ±(0,03 % от X) °C; диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы абсолютной погрешности при воспроизведении силы постоянного тока в диапазоне от 0 до 25 мА: ±(0,02 % от X +1,5 мкА) мА, где X -значение воспроизводимой величины, °C (мА)
8.3.1	Термометр лабораторный электронный ЛТ-300	Диапазон измерений от минус 50 °C до плюс 300 °C, пределы допускаемой основной абсолютной погрешности ±0,05 °C (в диапазоне от минус 50 °C до плюс 199,99 °C), ±0,2 °C (в диапазоне от плюс 200 °C до плюс 300 °C)
8.3.5	Эталонная силовоспроизводящая машина ДО-Н-5	Диапазон      воспроизведения      силы от 1 кН до 50 кН, пределы относительной погрешности воспроизведения силы ±0,05 %
8.3.5	Устройство непосредственного нагружения с эталонными мерами силы №19	Диапазон      воспроизведения      силы от 1 Н до 6000 Н, пределы относительной погрешности воспроизведения силы ±0,002 %
Примечания 1 Допускается применять другие средств поверки, обеспечивающие определение метрологических характеристик поверяемых ИК системы с требуемой точностью. 2 Все эталоны должны иметь действующие знаки поверки (калибровки) и (или) свидетельства о поверке (калибровке). 3 Нормальные условия эксплуатации средств поверки должны соответствовать условиям поверки системы.

• 3.2 Для проведения поверки использовать: технологический компьютер из состава стенда для испытания двигателей внутреннего сгорания мощностью до 1800 кВт модели 1ТВ-М-1800 зав. № 5753₍на котором установлена система.

4 Требования к квалификации поверителей

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

• 4.2 Перед началом поверки поверитель должен изучить эксплуатационную документацию (далее - ЭД) поверяемой системы и средств поверки, настоящую МП и правила техники безопасности.

5 Требования безопасности

• 5.1 При проведении поверки должны соблюдаться требования ТИП 181, ТКП 427, ГОСТ 12.2.007.0, инструкций по охране труда, действующих в местах эксплуатации системы, и требования безопасности, указанные в ЭД поверяемой

/У/У \/    ‘ у. 5

I ТЕХНИКОЙ И

\\ \ / //

системы и средств поверки.

• 5.2 К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности при эксплуатации электроустановок до 1000 В и имеющих группу по электробезопасности не ниже III согласно ТКП 427.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха - относительная влажность воздуха - атмосферное давление

от 15 °C до 25 °C; от 20 % до 80 %; от 86 до 106 кПа.

7 Подготовка к поверке

• 7.1 Перед началом поверки поверитель должен изучить ЭД на систему, эталонные и другие технические средства, используемые при поверке, настоящую МП, правила техники безопасности.

• 7.2 Установить контрольные приборы, позволяющие в процессе проведения поверки контролировать изменения влияющих факторов (температуры окружающего воздуха, относительной влажности воздуха, атмосферного давления).

• 7.3 Подготовить систему, эталоны и вспомогательное оборудование в соответствии с требованиями ЭД указанных средств измерений.

• 7.4 В процессе проведения поверки фиксируют изменение влияющих факторов (температуру окружающего воздуха, относительную влажность воздуха, атмосферное давление) средствами измерений (см. таблицу 2), установленными в месте расположения системы.

• 7.5 Провести в протоколе поверки необходимые записи о применяемых эталонах (наименование, тип, заводской номер), условия проведения поверки (температуру окружающего воздуха, относительную влажность воздуха, атмосферное давление). Форма протокола поверки приведена в приложении Б.



• 7.6 До начала поверки система должна находится в режиме работы не менее 30 мин, а эталоны - в течение времени установления режима, указанного в ЭД.



• 7.7 Проверить наличие действующих свидетельств о поверке на средства измерений утверждённых типов из состава системы.

8 Проведение поверки

8.1 Внешний осмотр

• 8.1.1  При проведении внешнего осмотра должно быть установлено соответствие системы следующим требованиям:

• - соответствие комплектности представленной на поверку системы;

• -  наличие четких обозначений типа системы, заводского номера, наименование фирмы-изготовителя;

• - отсутствие видимых механических повреждений системы, влияющих на работоспособность и безопасность системы;

  • - надежность закрепления контактов, разъемов;

  • - отсутствие коррозии, загрязнения и механических повреждений разъемов;

• - отсутствие незакрепленных деталей системы;

• - отсутствие расшатанных или поврежденных наружных частей, трещин, обугливания изоляции и других механических повреждений;,.

- наличие действующего свидетельства о поверке средства измерений, входящего в состав системы (ИК): термопреобразоватеря - сопротивления, преобразователя термоэлектрического, преобразователя температуры

и влажности, датчика давления.

• 8.1.2 Система должна соответствовать всем требованиям п. 8.1.1. Если при проведении внешнего осмотра система не соответствует требованиям п. 8.1.1, дальнейшую поверку системы не проводят.

• 8.1.3 Результаты проведения внешнего осмотра заносят в протокол поверки по форме, приведенной в приложении Б.

• 8.2 Опробование

• 8.2.1 Проверка функционирования

• 8.2.1.1 При проверке функционирования системы проверяют работоспособность ИК путем изменения входного сигнала, поданного на вход ИК системы в пределах диапазона измерений системы.

• 8.2.1.2   Результаты проверки считаются положительными если при увеличении или уменьшении входного сигнала наблюдается увеличение или уменьшение показаний ИК системы в диалоговом окне программного обеспечения (далее - ПО).

• 8.2.2 Идентификация программного обеспечения

• 8.2.2.1 При идентификации ПО проверяют соответствие наименования и версии ПО указанным в таблице 3 и описании типа.

Таблица 3 - Наименование и версия ПО

Идентификационное наименование ПО	Номер версии ПО (идентификационный номер)
Система     управления     технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ	1.0

• 8.2.3 Допускается совмещать опробование с операцией определения метрологических характеристик.

• 8.3 Определение метрологических характеристик

• 8.3.1   Определение абсолютной погрешности измерений ИК температуры

• 8.3.1.1 Абсолютную погрешность измерений ИК температуры определяют в пяти точках: 0 %; 25 %; 50 %; 75 % и 100 % от диапазона измерений температуры для термопреобразователя сопротивления (тип РПОО) по ГОСТ 6651 и преобразователей термоэлектрических (тип К) по СТБ ГОСТ Р 8.585 в зависимости от номинальной статической характеристики.

• 8.3.1.2 Определение абсолютной погрешности измерений ИК температуры выполняют следующим образом:

• -  отсоединяют от цепи ИК температуры термопреобразователи сопротивления и преобразователи термоэлектрические (термопары) в соответствии с требованиями ЭД;

• - проводят подключение эталонного СИ (см. таблицу 2) к входной клемме ИК температуры по схеме, приведенной на рисунке В.1, В.2 приложения В;

• -  для измерения температуры холодного спая преобразователя термоэлектрического (термопары) устанавливают термометр лабораторный электронный (см. таблицу 2) на расстоянии не более 10 см от места подключения холодного спая;

- на эталонном СИ устанавливают значение воспроизводимой температуры в градусах Цельсия, в зависимости от типа термопреобразователя сопротивления (Pt100) и его температурного коэффициента (а=0,00385 °C) или преобразователя термоэлектрического (термопары) (ТХА (К) с вводом на эталонном СИ значения компенсации температуры холодного спая в градусах Цельсия). .

• - эталонным СИ подают на вход ИК температуры сигнал сопротивления постоянному току (для термопреобразователя сопротивления) или напряжения постоянного тока (для преобразователя термоэлектрического (термопары)) суметом компенсации напряжения постоянного тока холодного спая;

• - фиксируют в протоколе (таблицы Б.2-Б.13, приложение Б) значения воспроизводимой и измеряемой величины, отображаемой на дисплее эталонного СИ и диалоговом окне ПО системы в градусах Цельсия;

• - отсоединяют эталонное СИ от ИК температуры в соответствии с требованиями ЭД,

Примечание - Для измерения сопротивления постоянному току от термолреобразователя сопротивления используется трёхлроводная схема соединения, чтобы уменьшить влияние сопротивления соединительных проводов на результат измерения.

• 8.3.1,3 Абсолютную погрешность измерений ИК температуры без учета погрешности первичного измерительного преобразователя Д_ВГШ1 °C, в каждой i-точке поверки, рассчитывают по формуле

АвПТ/⁼ Т_Изм.1 ^— Т'эт.Ь                                        ("I)

где T_H3Mi - значение температуры, измеренное ИК в i-точке поверки, °C;

Т_эт.( - эталонное значение температуры в i-точке поверки, на входе в ИК, воспроизводимое эталонным СИ, °C.

Абсолютную погрешность измерений ИК температуры с учетом погрешности первичного измерительного преобразователя Д_каналат₍. °C, в каждой i-точке поверки, рассчитывают по формуле

ДканалаТ₍= !^ВПТ/1 + IДпип₍ I >                      '        (2)

где Д_пипт. - пределы допускаемой абсолютной погрешности первичного измерительного преобразователя в i-точке поверки, °C.

• 8.3.1.4 Значения абсолютной погрешности измерений ИК температуры должны находиться в пределах допускаемой абсолютной погрешности, указанных в приложении А.

• 8.3.2 Определение абсолютной погрешности измерений ИК относительной влажности воздуха

• 8.3.2.1 Абсолютную погрешность измерений ИК относительной влажности воздуха определяют в пяти точках: 0 %; 25 %; 50 %; 75 % и 100 % от диапазона измерений относительной влажности воздуха.

• 8.3.2.2 Определение абсолютной погрешности измерений ИК относительной влажности воздуха выполняют следующим образом:

• -  отсоединяют от цепи ИК относительной влажности воздуха преобразователь температуры и влажности в соответствии с требованиями ЭД;

• - проводят подключение эталонного СИ (см. таблицу 2) к входной клемме ИК относительной влажности воздуха по схеме, приведенной на рисунке В.З приложения В;

• - на эталонном СИ устанавливают расчетное значение силы постоянного тока, соответствующее значению относительной влажности воздуха в i-точке поверки, в зависимости от диапазона измерений первичного преобразователя;

• - эталонным СИ подают на вход

значение силы постоянного тока;

- фиксируют в протоколе (таблица Б, 14, приложение Б) значения воспроизводимой и измеряемой величины, отображаемой в диалоговом окне ПО системы в процентах.

• 8.3.2.3 Абсолютную погрешность измерений ИК относительной влажности воздуха без учета погрешности первичного измерительного преобразователя Д_ВПфР %. в каждой i-точке поверки, рассчитывают по формуле

  (3)

ДвПф£^— Фнэм.Г Фззд.м

где ф_изн,( - значение относительной влажности воздуха, измеренное ИК в i-точке поверки, %;

Фзад.1 - значение относительной влажности воздуха в i-точке поверки на входе в ИК относительной влажности воздуха, %, соответствующее расчетному значению входного сигнала силы постоянного тока 1_расчлх._{ф р} мА, рассчитывают по формуле

где Imin. Imax ~ нижняя (4 мА) и верхняя (20 мА) границы диапазона входного сигнала силы постоянного тока, мА;

ДИ_ф - диапазон измерений ИК относительной влажности воздуха, %.

Абсолютную погрешность измерений ИК относительной влажности воздуха с учетом погрешности первичного измерительного преобразователя Дканалафр %. в каждой i-точке поверки, рассчитывают по формуле

^каналаф^” 1^ДВПц>₍ I + 1^ДПИПф₍1 .            .             (3)

где Дпипф_£ “ пределы допускаемой абсолютной погрешности первичного преобразователя в i-точке поверки, %.

• 8.3.2.4 Значения абсолютной погрешности измерений ИК относительной влажности воздуха должны находиться в пределах допускаемой абсолютной погрешности, указанных в приложении А.

• 8.3.3 Определение абсолютной погрешности измерений ИК температуры окружающего воздуха

• 8.3.3.1 Абсолютную погрешность измерений ИК температуры окружающего воздуха определяют в пяти точках: 0 %; 25 %; 50 %; 75 % и 100 % от диапазона измерений температуры окружающего воздуха.

• 8.3.3.2 Определение абсолютной погрешности измерений ИК температуры окружающего воздуха выполняют следующим образом:

• - отсоединяют от цепи ИК температуры преобразователь температуры и влажности в соответствии с требованиями ЭД;

• - проводят подключение эталонного СИ (см. таблицу 2) к входной клемме ИК

температуры окружающего воздуха по схеме, приведенной на рисунке В.4 приложения В;                                               <__

• - на эталонном СИ устанавливают расчетное значение выходного сигнала силы постоянного тока, соответствующее значению температуры окружающего воздуха в i-точке поверки;

• - эталонным СИ подают на вход ИК температуры окружающего воздуха

значение силы постоянного тока;

- фиксируют в протоколе (таблица Б. 15, воспроизводимой и измеряемой величины, отображаемой и диалоговом окне ПО системы в градусах Цельсия.

• 8.3.3.3 Абсолютную погрешность измерений ИК температуры окружающего воздуха без учета погрешности первичного измерительного преобразователя Д_ВПт_окрГ °C, в каждой i-точке поверки, рассчитывают по формуле

  (6)

^ДВПТ_0Ч)._£- Тизм.окр.; Цад.окр./'

где Тизм.окрл ~ значение температуры окружающего воздуха, измеренное ИК в i-точке поверки, °C;

^тэад.окр.< ” значение температуры окружающего воздуха в i-точке поверки на входе в ИК, °C, соответствующее расчетному значению входного сигнала силы постоянного тока 1_Расч.вх.т_{задокр(}. мА, рассчитывают по формуле

■                _ lmax~*mln, m         ■ »

*расч.вх.Т_зад10Кр ( — _ЛИт       ^зад.окр.! т J_m|_n,

где Imin. Imax - нижняя (4 мА) и верхняя (20 мА) границы диапазона входного сигнала силы постоянного тока, мА;

ДИ_Токр - диапазон измерений ИК температуры окружающего воздуха, °C.

Абсолютную погрешность измерений ИК температуры окружающего воздуха с учетом погрешности первичного измерительного преобразователя Дканалат_окрЛ. °C, в каждой i-точке поверки, рассчитывают по формуле

^ДканалаТ_окр._£= 1^ДВПТ_окр.₍ I + I^ДПИПТ_окр.₄1 .                               (8)

где Дпипт_окр1 “ пределы допускаемой абсолютной погрешности первичного измерительного преобразователя в i-точке поверки, °C.

• 8.3.3.4 Значения абсолютной погрешности измерений ИК температуры окружающего воздуха должны находиться в пределах допускаемой абсолютной погрешности, указанных в приложении А.

• 8.3.4 Определение абсолютной погрешности измерений ИК давления

• 8.3.4.1 Абсолютную погрешность измерений ИК давления определяют в пяти точках: 0 %; 25 %; 50 %; 75 % и 100 % от диапазона измерений давления.

• 8.3.4.2 Определение абсолютной погрешности измерений ИК давления выполняют следующим образом:

• - отсоединяют от цепи ИК давления датчики давления в соответствии с требованиями ЭД;



• - проводят подключение эталонного СИ (см. таблицу 2) к входной клемме ИК давления по схеме, приведенной на рисунке В.5 приложения В;

• - на эталонном СИ устанавливают расчетное значение силы постоянного тока, соответствующее значению давления в i-точке поверки, в зависимости от диапазона измерений первичного преобразователя;

• - эталонным СИ подают на вход ИК давления значение силы постоянного тока;

• - фиксируют в протоколе (таблицы Б.16-Б.21, приложение Б) значения воспроизводимой и измеряемой величины, отображаемой на дисплее эталонного СИ и диалоговом окне ПО системы в килопаскалях.

• 8.3.4.3 Абсолютную погрешность измерений ИК давления без учета погрешности первичного измерительного преобразователя Д_ВПР1, кПа, в каждой i-точке поверки, рассчитывают по формуле

  (9)

  ^ДВПР/^— Ризм-i Рзад-1‘



  с огра,.

  ПОДПИСЬ

^гД^е Ризм.г - значение давления, измеренное ИК давления в i-точке поверки, кПа; Р_эадЛ “ значение давления в i-точке поверки на входе в ИК давления, кПа, соответствующее расчетному значению входного сигнала силы постоянного тока 1расч.вх.р_зад.₍> ^МА, рассчитывают по формуле

■        _ Imax^mln .pit                  /4 л\

•расч.вх-Рзадд ^— _ли ^гзад! ^т‘mini                      \^|и/

где I_min, l_max - нижняя (4 мА) и верхняя (20 мА) границы диапазона входного сигнала силы постоянного тока, мА;

ДИр - диапазон измерений ИК давления, кПа.

Абсолютную погрешность измерений ИК давления с учетом погрешности первичного измерительного преобразователя Д_каналар₄> кПа, ^в каждой i-точке поверки, рассчитывают по формуле

ДканалаР(^— l^snpj + 1^ПИПР₄1 •                           (11)

где ДпипР( ^_ пределы допускаемой абсолютной погрешности первичного измерительного преобразователя в i-точке поверки, кПа.

Если погрешность первичного измерительного преобразователя выражается в виде приведенной погрешности Упипр- %. то абсолютную погрешность первичного измерительного преобразователя Д_ПИПР(, кПа, рассчитывают по формуле

^гД^е Упипр - пределы допускаемой приведенной погрешности первичного измерительного преобразователя, %;

ДИпипр ~ диапазон измерений первичного измерительного преобразователя, кПа.

• 8.3.4.4 Значения абсолютной погрешности измерений ИК давления должны находиться в пределах допускаемой абсолютной погрешности, указанных в приложении А.

8.3.5 Определение абсолютной погрешности измерений ИК силы

• 8.3.5.1 Абсолютную погрешность измерений ИК силы определяют в пяти точках; 0 %; 25 %; 50 %; 75 % и 100 % от диапазона измерений силы.

• 8.3.5.2  Определение абсолютной погрешности измерений ИК силы выполняют следующим образом:

• - датчик весоизмерительный тензорезисторный (далее - датчик) ИК, не отсоединяя от цепи измерения, устанавливают на эталонное средство измерений (см. таблицу 2) в положении для измерения силы растяжения (согласно ЭД);

• - предварительно нагружают датчик ИК силы до значения верхнего предела измерения силы растяжения и выдерживают под нагрузкой не менее 30 с для стабилизации показаний датчика;

разгружают датчик и устанавливают на преобразователе весоизмерительном нулевое значение ИК силы;

• - на эталонном СИ устанавливают значение воспроизводимой силы;

• -  фиксируют в протоколе (таблица Б.22, приложение Б) значения ане монитора ы растяжения

  воспроизводимой и измеряемой величины, отображаемой эталонного СИ и табло пре при последовательнолГнагружении (прямой ход) эталонным СИ.

  \

  ительн



  (обратный ход)

  и

  1 Зам.

  ТЕХНИК^-



Нагружения и снятия нагрузки сдатчика ИК силы должны проводится плавно, без рывков и ударов. Выполняют не менее трех циклов нагружения и снятия нагрузки эталонным СИ.

Отсчет показаний проводят не менее чем через 10 с после приложения или снятия нагрузки.

Интервал между циклами нагружения и снятия нагрузки должен быть не более 5 мин.

• 8.3.5.3 Абсолютную погрешность измерений ИК силы, Д_{каналаР(}. Н, в каждой i-точке поверки, рассчитывают по формуле

  (13)

^каналаР(~ ^изм.! max ^эт.1>

^гД^е Fизм.( max ~ наибольшее значение силы, измеренное ИК в i-точке поверки, Н; FsT.i ^_ эталонное значение силы в i-точке поверки, воспроизводимое эталонным СИ, Н.

• 8.3.5.4 Значения абсолютной погрешности измерений ИК силы должны находиться в пределах допускаемой абсолютной погрешности, указанных в приложении А.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении Б.

• 9.2 При положительных результатах поверки системы на неё наносят знак поверки и выдают свидетельство о поверке:

• - для системы, применяемой при измерениях в сфере законодательной метрологии, по форме, установленной в приложении 3 [1] и приложении 2 [2];

• - для системы, применяемой при измерениях вне сферы законодательной метрологии, по форме, установленной ТКП 8.007.

• 9.3 При отрицательных результатах первичной поверки системы выдают заключение о непригодности:

• - для системы, применяемой при измерениях в сфере законодательной метрологии, по форме, установленной в приложении 3 [2];

• - для системы, применяемой при измерениях вне сферы законодательной метрологии, по форме, установленной ТКП 8.007.

• 9.4 При отрицательных результатах последующей поверки системы выдают заключение о непригодности:

• - для системы, применяемой при измерениях в сфере законодательной метрологии, по форме, установленной в приложении 3 [2];

• - для системы, применяемой при измерениях вне сферы законодательной метрологии, по форме, установленной ТКП 8.007.

Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

КОПИЯ в подпив

Приложение А

(обязательное)

Обязательные метрологические требования к системе

Обязательные метрологические требования к системе приведены в таблице А.1

Таблица А.1 - Обязательные метрологические требования к системе управления технологическим оборудованием для проведения испытаний СУ-ТОИ-0037-УЗ

Номер п/п	Наименование ИК	Единица измерения	Обозначение ИК	Диапазон измерений ИК	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП
1	2	3	4	5	6
1	Канал измерений температуры масла, точка 1 (Pt100)	°C	KIP- ВК7	от 0 до 200,0	±1,0
2	Канал измерений температуры масла, точка 2 (Pt100)	°C	KIP- ВК8	от 0 до 200,0	±1,0
3	Канал измерений температуры масла, точка 3 (Pt100)	°C	KIP- ВК9	от 0 до 200,0	±1,0
4	Канал измерений температуры охлаждающей жидкости на входе в холодный контур двигателя (Pt100)	°C	KIP- ВК11	от 0 до 150,0	±1,0
5	Канал измерений температуры охлаждающей жидкости на выходе из холодного контура двигателя (Pt100)	°C	KIP- ВК12	от 0 до 150,0	±1,0
6	Канал измерений температуры охлаждающей жидкости на входе в горячий контур двигателя (Pt100)	°C	KIP- ВК13	от Одо 150,0	±1,0
7	Канал измерений температуры охлаждающей жидкости на выходе из горячего контура двигателя (Pt100)	°C	KIP- ВК14	от 0 до 150,0	±1,0
8	Канал измерений температуры (резерв) (Pt100)	°C	KIP-BK10	отОдп 200,0	±1,0

Продолжение таблицы А.1

1	2	3	4	5	6
9	Канал измерений температуры отработавших газов, точка 1 (ТХА (Ю)	°C	KIP-BK3	от 0 до 1100,0	±10,0
10	Канал измерений температуры отработавших газов, точка 2 (ТХА (Ю)	°C	KIP- ВК4	от 0 до 1100,0	±10,0
11	Канал измерений температуры отработавших газов, точка 3 (ТХА (Ю)	°C	KIP- ВК5	от Одо 1100,0	±10,0
12	Канал измерений температуры наддувочного воздуха после турбокомпрессора (ТХА (К))	°C	KIP- ВК6	от 0 до 400,0	±5,0
13	Канал измерений относительной влажности воздуха	%	640-ВМ1/1	от 0 до 100,00	±2,20
14	Канал измерений температуры окружающего воздуха	°C	640-ВМ1/2	от 0 до 50,00	±1,00
15	Канал измерений атмосферного давления	кПа	640-ВР1	от 10,00 до 110,00	±0,10
16	Канал измерений давления масла, точка 1	кПа	KIP-BP1	от 0 до 1000,00	±2,00
17	Канал измерений давления масла, точка 2	кПа	KIP-BP2	от Одо 1000,00	±2,00
18	Канал измерений давления масла, точка 3	кПа	KIP- ВРЗ	от 0 до 1000,00	±2,00
19	Канал измерений давления картерных газов	кПа	KIP-BP4	от минус 50,00 до плюс 50,00	±0,30
20	Канал измерений давления воздуха после турбокомпрессора	кПа	KIP-BP5	от Одо 1000,00	±2,00
21	Канал измерений силы	Н	500-А11	от 195 до 45000	±10

КОПИЯ в подписей

Приложение Б

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ №______

поверки____________________________

наименование средства измерений

тип__________________№________дата выпуска_________________________

принадлежащего_____________________________________________________

наименование организации

Изготовитель_____________________________________________________________

наименование изготовителя

Дата проведения поверки________________________________________________

с... по...

Поверка проводится по__________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица Б.1 - Средства поверки

Наименование, тип	Заводской номер

Условия поверки ________________________________________________________

Примечание - При проведении поверки в течение нескольких дней указывается диапазон условий поверки (от минимального до максимального), при котором проводилась поверка. Результаты поверки:

Б.1 Внешний осмотр____________________________________________________

соответствует/не соответствует

Б.2 Опробование_______________________________________________________

соответствует/не соответствует

Б.2.1 Проверка функционирования________________________________________

соответствует/не соответствует

Б.2.2 Идентификация программного обеспечения___________________________

соответствует/не соответствует

Б.З Определение метрологических характеристик

Б.3.1 Определение абсолютной погрешности измерений ИК: температуры, относительной влажности воздуха, температуры окружающего воздуха, давления, силы.

Значение температуры, измеренное ИК, без учета ПИП, , ’С	Эталонное значение температуры, на входе в И К, воспроизводимое эталонным СИ, Т„л °C	Абсолютная погрешность И К, без учета погрешности ПИП, ДвпТ(> °с	Пределы допускаемой абсолютной погрешности ПИП, ±Дпипт(. °C	Абсолютная погрешность ИК с учетом ПИП, A^T(, ’С	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

Таблица Б.4 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры масла, точка 3 (Pt100)

Значение температуры, измеренное ИК, без учета ПИП, °с	Эталонное значение температуры, на входе в И К, воспроизводимое эталонным СИ, Т„л °C	Абсолютная погрешность ИК, без учета погрешности ПИП, Двпт(> °C	Пределы допускаемой абсолютной погрешности ПИП, ±Дпиптг °C	Абсолютная погрешность ИКс учетом ПИП, ДканадаТр °C	Пределы допускаемой абсолютной погрешности ИКс учетом ПИП, ±Д, °C

Таблица 5.5 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры охлаждающей жидкости на входе в холодный контур двигателя (Pt100)

Значение температуры, измеренное ИК, без учета ПИП, Тиэи.Ь С	Эталонное значение температуры, на входе в ИК, воспроизводимое эталонным СИ, Т„ь °C	Абсолютная погрешность ИК, без учета погрешности ПИП, Двптр °C	Пределы допускаемой абсолютной погрешности ПИП, ±Дципт1| °C	Абсолютная погрешность ИК с учетом ПИП, ДганалаТр С	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

КОПИЯ BE

Значение температуры, измеренное ИК, без учета ПИП, Тщ1> С	Эталонное значение температуры, на входе в И К, воспроизводимое эталонным СИ, Т„.ь ‘С	Абсолютная погрешность ИК, без учета погрешности ПИП, Двпт(> °C	Пределы допускаемой абсолютной погрешности ПИП, ±Дпиптс °C	Абсолютная погрешность ИК с учетом ПИП, ДКаналаТ(> °C	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, *С

Таблица Б.7 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры охлаждающей жидкости на входе в горячий контур двигателя (Pt100)

Значение температуры, измеренное ИК, без учета ПИП, 7h3mJ> °C	Эталонное значение температуры,на входе в ИК, воспроизводимое эталонным СИ, T„j, ’С	Абсолютная погрешность ИК, без учета погрешности ПИП, Двпт(. °C	Пределы допускаемой абсолютной погрешности ПИП, ±AnHnTf- °C	Абсолютная погрешность ИКс учетом ПИП, ДканалаТр °C	Пределы допускаемой абсолютной погрешности ИКс учетом ПИП, ±Д, °C

Таблица Б.8 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры охлаждающей жидкости на выходе из горячего контура двигателя (Pt100)

Значение температуры, измеренное ИК, без учета ПИП, ТиэмД. °C	Эталонное значение температуры, на входе в ИК, воспроизводимое эталонным СИ, т„.(, °C	Абсолютная погрешность ИК, без учета погрешности ПИП, Двпт(> °C	Пределы допускаемой абсолютной погрешности ПИП, ±ДпипТ(> °C	Абсолютная погрешность ИКс учетом ПИП, ДКан1«Т(> С	Пределы допускаемой абсолютной погрешности И К с учетом ПИП, ±Д, °C

Значение температуры, измеренное ИК, без учета ПИП, ThmJ< °C	Эталонное значение температуры, на входе в ИК, воспроизводимое эталонным СИ, T„J. °C	Абсолютная погрешность ИК, без учета погрешности ПИП, Двптр °C	Пределы допускаемой абсолютной погрешности ПИП, ±ДПИПТ1, ’С	Абсолютная погрешность ИК с учетом ПИП, Д|(аналаТ(| С	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, ’С

Таблица Б.10 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры отработавших газов, точка 1 (ТХА (К))

Значение температуры, измеренное ИК, без учета ПИП, Тюн.ь ’С	Эталонное значение температуры, на входе в И К, воспроизводимое эталонным СИ, т,т.(, °с	Значение температуры холодного спая, °C	Абсолютная погрешность ИК, без учета погрешности ПИП, ДВПтр °C	Пределы допускаемой абсолютной погрешности ПИП, ±ДПИПТ(, ’С	Абсолютная погрешность ИК с учетом ПИП, Дкэщдат^ °C	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

Таблица Б.11 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры отработавших газов, точка 2 (ТХА (К))

Значение температуры, измеренное И К, без учета ПИП, Тизи.Ь °C	Эталонное значение температуры,на входе в И К, воспроизводимое эталонным СИ, Тэт(, °C	Значение температуры холодного спая, °C	Абсолютная погрешность И К, без учета погрешности ПИП, ДВПт(, °C	Пределы допускаемой абсолютной погрешности ПИП, ±Дпипт(> °C	Абсолютная погрешность ИК с учетом ПИП, Д|ян1лаТ|, ’С	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

КОПИЯ в

подпи

Значение температуры, измеренное ИК, без учета ПИП, TksmJi °C	Эталонное значение температуры, на входе в И К, воспроизводимое эталонным СИ, Т,т.(, ’С	Значение температуры холодного спая, °C	Абсолютная погрешность ИК, без учета погрешности ПИП, Двптр °C	Пределы допускаемой абсолютной погрешности ПИП, ±Дпиптр °C	Абсолютная погрешность ИК с учетом ПИП, ДканалаТр °C	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

Таблица Б.13 - Результаты измерений при определении абсолютной погрешности измерений ИК температуры наддувочного воздуха после турбокомпрессора (ТХА (К))

Значение температуры, измеренное ИК, без учета ПИП, TinUi ’С	Эталонное значение температуры, на входе в ИК, воспроизводимое эталонным СИ, Т„.(, ‘С	Значение температуры холодного спая, °C	Абсолютная погрешность ИК, без учета погрешности ПИП, ДВпт(, °с	Пределы допускаемой абсолютной погрешности ПИП, ±Дпипт(-°C	Абсолютная погрешность ИК с учетом ПИП, ДыналаТр °C	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, °C

Таблица Б.14 - Результаты измерений при определении абсолютной погрешности измерений ИК относительной влажности воздуха

Расчетное значение входного сигнала, 1расч.вх.фмдр мА	Значение относительной влажности воздуха, соответствующее расчетному значению входного сигнала, ФзадЬ %	Значение относительной влажности воздуха, измеренное ИК, без учета ПИП, ФкзнЬ %	Абсолютная погрешность ИК без учета погрешности ПИП, ДвПсрр	Пределы допускаемой абсолютной погрешности ПИП, ±ДпИП<р(. %	Абсолютная погрешность ИК с учетом погрешности ПИП, Л     % ‘-‘канал а ср (i	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д, %

Расчетное значение входного сигнала, 1расч.вх.Тндоч>.(> МА	Значение температуры окружающего, соответствующее расчетному значению входного сигнала, Т      °C 1 зад.окрл 1	Значение температуры, измеренное ИК, без учета ПИП, т 1 изм.окрЛ»	Абсолютная погрешность И К без учета погрешности ПИП, двпточи. “С	Пределы допускаемой абсолютной погрешности ПИП, ±дпипт<жр,1. ’С	Абсолютная погрешность ИК с учетом погрешности ПИП, Л         °C иканалаТ0КрД « w	Пределы допускаемой абсолютной погрешности ИК с учетом ПИП, ±Д,°С

Таблица Б.16 - Результаты измерений при определении абсолютной погрешности измерений ИК атмосферного давления

Расчетное значение входного сигнала, 1расч.вх.Рзад, 1 МА	Значение давления, соответствующее расчетному значению входного сигнала, Рэад.1. кПа	Значение давления измеренное ИК, без учета ПИП, Рнзм.ь кПа	Абсолютная погрешность ИК без учета погрешности ПИП, Авпр(. кПа	Пределы допускаемой абсолютной погрешности ПИП, ±Апипр(- кПа	Абсолютная погрешность ИК с учетом погрешности ПИП, АцаналаРр кПа	Пределы допускаемой абсолютной погрешности ИК, ±Д, кПа

Таблица Б.17 - Результаты измерений при определении абсолютной погрешности измерений ИК давления масла, точка 1

Расчетное значение входного сигнала, ^расч.вх.Рзад, ’ МА	Значение давления, соответствующее расчетному значению входного сигнала, Рэадт > кПа	Значение давления измеренное ИК, без учета ПИП, РЮм4. кПа	Абсолютная погрешность ИК без учета погрешности ПИП, Авпрр кПа	Пределы допускаемой абсолютной погрешности ПИП, ±Апипр(1 кПа	Абсолютная погрешность ИК с учетом погрешности ПИП, ДканалаРр КПа	Пределы допускаемой абсолютной погрешности ИК, ±Д, кПа

КОПИЯ в

Расчетное значение входного сигнала, 1расч.вх.Рэад, > МА	Значение давления, соответствующее расчетному значению входного сигнала, Рзадь кПа	Значение давления измеренное ИК, без учета ПИП, Ризм.ь кПа	Абсолютная погрешность ИК без учета погрешности ПИП, Двпр(> кПа	Пределы допускаемой абсолютной погрешности ПИП, i^nHnpp кПа	Абсолютная погрешность ИКс учетом погрешности ПИП, АканалаРр кПа	Пределы допускаемой абсолютной погрешности ИК, ±Д, кПа

Таблица Б.19 - Результаты измерений при определении абсолютной погрешности измерений ИК давления масла, точка 3

Расчетное значение входного сигнала, IpacH.ax P^i > МА	Значение давления, соответствующее расчетному значению входного сигнала, Рэад(, кПа	Значение давления измеренное ИК, без учета ПИП, PkuUi кПа	Абсолютная погрешность И К без учета погрешности ПИП, Двпр,' кПа	Пределы допускаемой абсолютной погрешности ПИП, ±Дпж1Р|- кПа	Абсолютная погрешность ИК с учетом погрешности ПИП, ДканалаРр КПа	Пределы допускаемой абсолютной погрешности ИК, ±Д, кПа

Таблица Б.20 - Результаты измерений при определении абсолютной погрешности измерений ИК давления воздуха после турбокомпрессора

Расчетное значение входного сигнала, 'расч.ох.Рзад, 1 МА	Значение давления, соответствующее расчетному значению входного сигнала, Рзад.с»кПа	Значение давления измеренное ИК, без учета ПИП, Рнзм.(, кПа	Абсолютная погрешность ИК без учета погрешности ПИП, Двпрр кПа	Пределы допускаемой абсолютной погрешности ПИП, £ДпипР(| кПа	Абсолютная погрешность ИКс учетом погрешности ПИП, ДканалаКПа	Пределы допускаемой абсолютной погрешности ИК, ±Д, кПа

Расчетное значение входного сигнала, ^|»счлх.Рмд4 > “А	Значение давления, соответствующее расчетному значению входного сигнала, Рмл1. кПа	Значение давления измеренное ИК, без учета ПИП, Ризмл. кПа	Абсолютная погрешность И К без учета погрешности ПИП, Двпрр кПа	Пределы допускаемой абсолютной погрешности ПИП, ФДпипрр кПа	Абсолютная погрешность ИК с учетом погрешности ПИП, АканалаР(' КПа	Пределы допускаемой абсолютной погрешности ИК, ±д, кПа

Таблица Б.22 - Результаты измерений при определении абсолютной погрешности измерений ИК силы

Значение силы, измеренное ИК с учетом ПИП,     Н			Максимальное значение силы измеренное ИК с учетом ПИП, Ради.; топ Н	Значение силы, воспроизводимое эталонным СИ, Рэт.ь Н	Абсолютная погрешность измерения ИК силы с учетом ПИП, ДканалаРЬ Н	Пределы допускаемой абсолютной погрешности измерения силы ИК с учетом ПИП, ±Д, Н
1	2	3

Заключение__________________________________________________________

соответствует/не соответствует

Свидетельство о поверке (заключение о непригодности) №____________________

Поверитель ________________ ________________________________

Подпись                           Расшифровка подписи

Приложение В (обязательное)

Схемы поверки

Рисунок В.1 - Схема подключения эталонного СИ к входной клемме ИК температуры (для термопреобразователей сопротивления) без ПИП

Рисунок В.2 - Схема подключения эталонного СИ к входной клемме ИК температуры (для преобразователей термоэлектрических (термопар)) без ПИП

Рисунок В.З - Схема подключения эталонного СИ к входной клемме ИК относительной влажности воздуха без ПИП

Разъем 640-ВМ1

Компьютер		Контакт	Цепь
		1	+ (UlWT.)			+ (ияит.)
		2	- (UnHT.)			мА
		3	+			Калибратор
		4	+		многофункциональный

Вкаф управления СУ-ТОИ-0037-УЗ

Рисунок В.4 - Схема подключения эталонного СИ к входной клемме ИК температуры окружающего воздуха без ПИП

Разъем 640-ВР1, KIP-BP1... KIP-BP5

Рисунок В. 5 - Схема подключения эталонного СИ к входной клемме ИК давления без ПИП

Библиография

• [1]  Постановление Государственного комитета по стандартизации Республики Беларусь от 27 ноября 2020 г. № 90 О знаках поверки и калибровки средств измерений

• [2]  Постановление Государственного комитета по стандартизации Республики Беларусь 21 апреля 2021 г. № 40 Об осуществлении метрологической оценки в виде работ по государственной поверке средств измерений



Лист регистрации изменений

Изм.	Номера листов (страниц)					№ докум.	Входящий № сопровод. докум. и дата	Подпись	Дата
	измененных	замененных	новых	анулированных	листов (страниц) в докум.
1	1	2, 5-12, 22-24	25-26	-	26

ПОДПИСЬ

Формы знаков поверки БелГИМ на 2026 год

BY - международный код Республики Беларусь;

М - стилизованное обозначение знака государственной поверки;

ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений);

ГГ ГГ - цифры «20 26» - год осуществления государственной поверки;

ППП - индивидуальный шифр государственного поверителя

Начальник производственнометодического отдела общей метрологии

ПРИЛОЖЕНИЕ № 1.3 к приказу Федерального агентства по техническому регулированию

и метрологии

^мая      2026 г. № ⁸⁸¹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки термометров электронных «Интеграл ТЭ-04», рег. № 98480-26

Перечень входящих в приложение документов:

1. Сертификат об утверждении типа термометров электронных «Интеграл ТЭ-04», 1 лист.

2. Описание типа термометров электронных «Интеграл ТЭ-04», 6 листов.

• 3. Методика поверки термометров электронных «Интеграл ТЭ-04», 14 листов.

• 4. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 18925 от 1 июля 2025 г. Срок действия до 1 июля 2030 г.

Наименование типа средств измерений:

Термометры электронные «Интеграл ТЭ-04»

Производитель:

ОАО «ИНТЕГРАЛ»-управляющая компания холдинга «ИНТЕГРАЛ», г. Минск, Республика Беларусь

Выдан:

ОАО «ИНТЕГРАЛ»-управляющая компания холдинга «ИНТЕГРАЛ», г. Минск, Республика Беларусь

Документ на поверку:

МП МН.1371-2004 «Система обеспечения единства измерений Республики Беларусь. Термометры электронные «Интеграл ТЭ-04». Методика поверки» в редакции изменения № 4

Интервал времени между государственными поверками: 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 01.07.2025 № 81

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ приложение к сертификату об утверждении типа средств измерений ^от________20^£г.№

Наименование типа средств измерений и их обозначение:

Термометры электронные «Интеграл ТЭ-04»

Назначение и область применения:

Термометры электронные «Интеграл ТЭ-04» (далее - термометры) предназначены для измерения температуры тела человека.

Область применения - при обеспечении защиты жизни и здоровья человека, оказании медицинской помощи.

Описание:

Принцип действия термометров построен на подсчете разности числа импульсов, генерируемых опорным и термозависимым генераторами, и преобразования этого числа импульсов в цифровое отображение показания температуры на четырехразрядном жидкокристаллическом индикаторе (ЖКИ).

Термозависимый элемент (терморезистор) находится в наконечнике термометров.

Основным несущим элементом конструкции является обойма, на которой крепятся плата, элемент питания и ЖКИ.

Цвет корпуса - белый, допускается применение других цветов.

Питание термометра осуществляется от внутреннего элемента питания номинальным напряжением 1,5 В.

Для замены элемента питания в корпусе имеется специальная крышка, которая устанавливается в торцевую часть корпуса и крепится винтом к обойме.

Включение и выключение термометров осуществляется кнопкой, расположенной на лицевой стороне корпуса. Если термометры не отключены в течение более 30 минут, то они отключаются автоматически, что обеспечивает увеличение времени работы элемента питания. Термометры позволяют сохранять последнее значение измеренной температуры.

Включение и выключение термометра, а также момент окончания измерения температуры термометром сопровождается звуковым сигналом.

Программное обеспечение отсутствует.

Дата изготовления указана на термометре (месяц, год) и в паспорте (день, месяц, год).

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Наименование	Значение
Диапазон измерений температуры, °C	от 32,00 до 42,00
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±0,10

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Наименование	Значение
Дискретность индикации температуры, °C	0,01
Автономность работы с элементом питания типа LR1130, лет, не менее	1
Номинальное напряжение внутреннего источника питания, В	1,5
Габаритные размеры, мм, не более	125x17x7,5
Масса, г, не более	20
Средний срок службы, лет, не менее	5
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре 25 °C, %, не более	от 10 до 50 85

Комплектность: представлена в таблице 3.

Таблица 3

Наименование	Количество
Термометр электронный «Интеграл ТЭ-04»	1
Паспорт*	1
Тара потребительская*	1
Элемент питания (в составе изделия)	1
*- при поверке может не предоставляться

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МП МН, 1371-2004 «Система обеспечения единства измерений Республики Беларусь. Термометры электронные «Интеграл ТЭ-04». Методика поверки» в редакции изменения № 4.

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

технические условия ТУ РБ 100024593.035-2004 Термометр электронный «Интеграл ТЭ-04»;

методику поверки:

МП МН. 1371-2004 «Система обеспечения единства измерений Республики Беларусь. Термометры электронные «Интеграл ТЭ-04». Методика поверки» в редакции изменения № 4.

Перечень средств поверки: представлен в таблице 4.

Таблица 4__________________________________________________________________________

Наименование и тип средств поверки

Гигрометр психрометрический ВИТ-1ТУ 25-11.1645-84.

Пределы диапазона измерения температуры от 0 °C до плюс 25 °C.

Пределы диапазона измерения относительной влажности от 20 % до 90 %.

Пределы абсолютной погрешности термометров гигрометра ± 0,2 °C.

Пределы допускаемой абсолютной погрешности при измерении относительной влажности и скорости аспирации от 0,5 м/с до 1,0 м/с - ± 6 %_____________________

Барометр - анероид контрольный М67 ТУ 25.04-1797-75.

Диапазон измерения атмосферного давления от 81,3 кПа до 105,3 кПа.

Пределы допускаемой абсолютной погрешности ± 0.11 кПа_____________________

Устройство термостатирующее измерительное Термостат-А.3.2

ТУ РБ 14789681.004-2000. Теплоноситель - вода.

Диапазон воспроизведения температуры среды - от 15 °C до 80 °C.

Пределы допускаемой абсолютной погрешности при измерении температуры среды в диапазоне воспроизведения температуры среды - ± 0,02 °C.

Нестабильность воспроизведения температуры среды - не более 0,01 °C. Неравномерность температуры среды в рабочем объеме - не более 0,01 °C. Измеритель температуры эталонный ИТЭМ ТУ BY 100270996.021-2016.

Границы доверительного интервала абсолютной погрешности - не более ± 0,01 °C в диапазоне температур от 0,01 °C до 231,928 °C_________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Идентификационное наименование ПО	Номер версии ПО (идентификационный номер)
-	отсутствует

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Термометры электронные «Интеграл ТЭ-04» соответствуют требованиям технических условий ТУ РБ 100024593.035-2004.

Производитель средств измерений

ОАО «ИНТЕГРАЛ»- управляющая компания холдинга «ИНТЕГРАЛ»

ул. КазинцаИ. П., 121 А, ком. 327, 220108, г. Минск.

Уполномоченное юридическое лицо, проводившее испытания средств измерений/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mair.info@belgim.by

Приложения: 1. Фотография общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Приложение 1

(обязательное)

Фотография общего вида средств измерений

Рисунок 1 - Фотография общего вида и маркировки термометров электронных «Интеграл ТЭ-04»

(изображение носит иллюстративный характер)

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки (на лицевую или обратную сторону)

Примечание - Знак поверки средства измерений может наноситься на свидетельство о поверке

Рисунок 2 - Схема (рисунок) с указанием места для нанесения злака поверки

УТВЕРЖДАЮ

Заместитель директора БелГИМ

Извещение ФШЮГ.1051-2025 об изменении № 4 МП.МН 1371-2004

Система обеспечения единства измерений Республики Беларусь

ТЕРМОМЕТРЫ ЭЛЕКТРОННЫЕ

«Интеграл ТЭ-04»

Методика поверки

Разработчик

Заместитель генерального директора ОАО «ИНТЕГРАЛ»-упраЕЛЯющая компания холдинга «ИНТЕГРАЛ» по маркетингу и сбыту -

директор маркетинг-цендрйг

Заместитель директора маркетинг-центра ОАО «ИНТЕГРАЛ«-управляющая компанияр^л^инга «ИНТЕГРАЛ»

Г .ЕГАлешкевич

Минск, 2025

ИЗВЕЩЕНИЕ

ФШЮГ. 1051-2025

Дата выпуска 2(>.Ob 2025 Срок изменения

УКАЗАНИЕ О ЗАДЕЛЕ

УКАЗАНИЕ О ВНЕДРЕНИИ

ПРИМЕНЯЕМОСТЬ

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

Листы 2-8 заменить

Выпущены листы 9-12

Система обеспечения единства Республики Беларусь

/**) ТЕРМОМЕТРЫ ЭЛЕКТРОННЫЕ

"Интеграл ТЭ-04"

МЕТОДИКА ПОВЕРКИ

M/W /57

Содержание

Вводная часть...................................................................................................

• 1 Нормативные ссылки.......................................................................................

• 2 Операции поверки.....................................................................

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 1 ребования безопасности

• 6 Условия поверки................................................... ......

• 7 Подготовка к поверке

• 8 1 Доведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования к термометру g

Приложение Б (обязательное) Комплектность

Приложение В (рекомендуемое) Форма протокола поверки

Настоящая методика поверки (далее - МП) распространяется на термометр электронные «Интеграл ТЭ-04» ТУ РБ 100024593.035-2024 [1] (далее - термомет производства ОАО «ИН ГЕГРАЛ»-управляюшая компания холдинга «ИНТЕГРАЛ Республика Беларусь, и устанавливает методы и средства проведения их первичной последующей поверок.

Обязательные метро логические требования, предьявляемые к термометру, приведены приложении А.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативны правовые акты в области технического нормирования и стандартизации (далее - ТИПА):

ТКП 8.007-2023 (33540) Система обеспечения единства измерений Республик Беларусь. Поверка средств измерений, предназначенных для применения пр измерениях вне сферы законодательной метрологии. Правила проведения работ;

ТКП 181-2023 (33240) Правила технической эксплуатации электроустаново потребителей;

ТКП 427-2022 (33240) Электроустановки. Правила по обеспечению безопасности npi эксплуатации;

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерени: электрические. Общие требования безопасности.

Примечание - При пользовании настоящей МГ1 целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных актов t глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, го положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

— Наименование операции	Номер пункта МП	Проведение операции при
		первичной поверке	последующей i поверке
1 Внешний осмотр	8.1	да	да
2 Опробование	8.2	да	да
3 Определение метрологических характеристик	8.3	-	-
3.1 Определение диапазона измерений температуры и абсолютной погрешности при измерении температуры	8.3.1	да	да
4 Оформление результатов поверки	9	да	да

Примечание — Если при проведении тон или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

3 Средеi ва поверки

При проведении поверки применяю! средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта МП	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и (или) основные технические характеристики, обозначение ТИПА
6	Гигрометр психрометрический ВИТ-1    ТУ 25-11.1645-84 [4]. Диапазон измерений температуры от 0 СС до плюс 25 °C. Диапазон измерений относительной влажности от 20 % до 90 %. Пределы   допускаемой   абсолютной   погрешности   термометров гигрометра ±0,2 °C. Пределы допускаемой абсолютной погрешности при измерении относительной влажности при скорости аспирации от 0,5 м/с до 1.0 м/с -±7 %. Барометр - анероид контрольный М67 ТУ 25.04-1797-75 [5]. Диапазон измерений атмосферного давления от 610 мм рт. ст. до 790 мм рт. ст. (от 81,3 кПа до 105,3 кПа). Пределы допускаемой абсолютной погрешности ±0,8 мм рт. ст. (±0,11 кПа).
7,8	Устройство    гермостатирующее    измерительное    Термостат-А.3.2 ТУ РБ 14789681.004-2000 [2]. Теплоноситель - вода. Диапазон воспроизведения температуры среды - от 15 °C до 80 °C. Пределы допускаемой абсолютной погрешности при измерении температуры среды в диапазоне воспроизведения температуры среды - ±0,02 °C. Нестабильность воспроизведения температуры среды - не более 0,01 °C. Неравномерность температуры среды в рабочем объеме - не более 0,01 “С. Измеритель температуры эталонный ИТЭМ ТУ BY 100270996.021-2016 [3]. Границы доверительного интервала абсолютной погрешности - ±0,01 °C в диапазоне температур от 0,01 °C до 231,928 °C.
Примечания 1  Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью. 2 Средства измерений (эталоны) должны иметь действующие знаки поверки (калибровки) и (или) свидетельства о поверке (калибровке).

4 Требования к квалификации поверителей

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерении допускают лиц. имеющих необходимую квалификацию в области обеспечения единства измерений.

• 4.2  Перед началом поверки поверитель должен изучить эксплуатационную документацию (далее - ЭД) поверяемых термометров [6] и средств поверки, настоящую МП и правила техники безопасности.

5 Требования безопасности

• 5.1 При подготовке и проведении поверки необходимо обеспечить и соблюдать общие меры безопасности, установленные ГОСТ 12.3.019, ТКП 427, ТКП 181 при работе с

электроустановками напряжением до 1000 В и инструкциями но охране труда действующими н организации, проводящей поверку, а также должны соблюдатьсз требования, указанные в ЭД поверяемою термометра [6] и средств поверки.

• 5.2 Во избежание поражения электрическим током перед началом работы внешним осмотром проверить наличие и целостность защитного заземления (зануления) применяемых средств поверки и оборудования, целостность изоляции токоведуших проводов, целостность корпусов розеток и вилок.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха (60 ± 15) %;

• - атмосферное давление (101,3 ± 4,0) кПа.

7 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

• - проверяют наличие средств поверки в соответствии с таблицей 2 настоящей МП и соответствие их метрологических характеристик требуемым значениям;

• - проверяют наличие действующих свидетельств о поверке (калибровке) на средства поверки или знаков поверки (калибровки), подтверждающих прохождение метрологической оценки;

• - устанавливают вспомогательные средства поверки, позволяющие в процессе поверки контролировать изменения влияющих факторов (температуру окружающего воздуха, относительную влажность воздуха, атмосферное давление):

• - проверяют соблюдение условий по разделу 6 настоящей МП;

• - подготавливают и проверяют работоспособность средств поверки согласно ЭД на

них;

- выдерживают поверяемые термометры в условиях поверки по разделу 6 настоящей МП не менее 60 мин.

• 8 Проведение поверки

8.1 Внешний осмотр

• 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие термометра следующим требованиям;

а) комплектность термометра должна соответствовать приведенной в таблице Б.1 приложения Б:

б) отсутствие механических повреждений и загрязнений термометра, ухудшающих его внешний вид и влияющих па рабо тоспособность и безопасность его применения, отсутствие дефектов (потемнений) жидкокристаллического индикатора (далее - ЖКИ);

в) маркировка должна быть разборчивой, однозначно читаемой и содержать товарный знак изготовителя, наименование (обозначение) термометра, дату выпуска, индивидуальный порядковый номер по системе нумерации изготовителя.

• 8.1.2 Результаты внешнего осмотра термометра считают положительными, если он соответствует всем требованиям 8.1.1.



8.2 Опробование

• 8.2.1 Опробование термометра проводится методом проверки его функционирования, включающей в себя:

а)  включенне/выключение режима измерения температуры нажатием кнопки управления;

б)  автотестирование работоспособности термометра в последовательности: автоматическая проверка ЖКИ (включение всех сегментов ( S8.88? или S8.SB? )). индикация последнею измеренного значения температуры, индикация тестового значения температуры (37.00 ±0,01) °C;

в) измерение и индикацию измеренной температуры в диапазоне от 32,00 °C до 42,00 °C;

г) звуковую индикацию включения/выключения и окончания измерения температуры;

д)  индикацию выхода температуры за границы диапазона измерений (при значении температуры от 31,99 °C и ниже на ЖКИ отображаются знаки «L °C», при значении температуры от 42,01 °C и выше на ЖКИ отображаются знаки «Н °C»);

Проверку функционирования проводят визуально в процессе определения метрологических характеристик по 8.3. Проверку индикации выхода температуры за границы диапазона измерений проводя!, устанавливая измеряемую температуру на устройстве термостатическом (далее - термостат) 31,7 °C и 42,3 °C.

• 8.2.2  Результаты проверки считают положительными, если выполняются все требования 8.2.1.

8.3 Определение метрологических характеристик

• 8.3.1 Определение диапазона измерений температуры и абсолютной пофешности при измерении температуры

• 8.3.1.1 Диапазон измерений температуры и абсолютную погрешность при измерении температуры определяют при температурах рабочей зоны термостата 32,5 °C; 37,0 °C; * 41,5 °C с допускаемым отклонением ±0,05 °C.

Поверяемые термометры перед погружением в термостат включают в режим измерений нажатием кнопки управления на корпусе термометра. После авто тестирования на ЖКИ термометра устанавливаются показания: знак «L» и мигающий знак «°C».

• 8.3.1.2 Абсолютную погрешность измерения температуры определяют путем сравнения показаний поверяемых термометров, погруженных датчиком в рабочую зону термостата, с показаниями измерителя температуры эталонного, контролирующего температуру рабочей зоны термостата. За результат измерений принимают значения температуры, измеренные поверяемым термометром и измерителем температурь; эталонным после выдержки термометров в каждой поверяемой точке не менее 5 мин.

Абсолютную погрешность при измерении температуры Д, °C, рассчитывают по * формуле

Д = Тх-Тэ,                 (1)

где Тх - значение температуры, измеренное поверяемым термометром, °C;

'ч               Тэ - значение температуры, измеренное измерителем температуры эталонным, °C.

• 8.3.1.3 Значения диапазона измерений температуры и абсолютной погрешности при

S-          измерении температуры должны соответствовать требованиям к ним, приведенным

°          в таблице А.1 приложения А.

S-

9 Оформление результатов поверки

9. i Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении В.

• 9.2 При положительных результатах поверки термометра выдают свидетельство о поверке:

• - для термометра, применяемого при измерениях в сфере законодательной метрологии по форме, установленной [7];

• - для термометра, применяемого при измерениях вне сферы. законодательной метрологии по форме, установленной в ТКП 8.007,

и (или) на термометр наносят знак поверки, с оформлением поверителем записи в паспорте [6] (при его наличии).

• 9.3  При отрицательных результатах первичной поверки термометра выдают заключение о непригодности:

• - для термометра, применяемого при измерениях в сфере законодательной метрологии по форме, установленной [7];

• - для термометра, применяемого при измерениях вне сферы законодательной метрологии по форме, установленной в ТКП 8.007,

или (для термометра, применяемого при измерениях вне сферы законодательной метрологии) делают отметку в паспорте [6] (при его наличии).

При отрицательных результатах последующей поверки термометра выдают заключение о непригодности:

• - для гермометра, применяемого при измерениях в сфере законодательной метрологии по форме, установленной [7];

• - для термометра, применяемого при измерениях вне сферы законодательной метрологии но форме, установленной в ТКП 8.007,

или (для термометра, применяемого при измерениях вне сферы законодательной метрологии) делают отметку в паспорте |6] (при его наличии).

Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

• 9.4 Для термометров, предназначенных для применения вис сферы законодательной метрологии, порядок оформления результатов поверки может устанавливаться техническими актами по обеспечению единства измерений, локальными правовыми актами юридического лица или индивидуального предпринимателя, осуществляющих поверку.

4 Зам.

Приложение А

(обязательное)

Обязательные метрологические требования к термометрам

Таблица АЛ - Обязательные .метрологические требования к термометрам

Наименование	Значение
Диапазон измерений температуры, °C	От 32,00 до 42,00
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±0,10

4 Зам. сРй/МС MSY-JOolS

Приложение Б

(обязательное)

Комплектность

Таблица Б.1 - Комплектность

Наименование	Количество
J Термометр электронный «Интеграл ТЭ-04»	]                                                         I
Паспорт*	1
Тара потребительская*	1
Элемент питания (в составе термометра)	1
*При поверке может нс предоставляться

Биб;hi or рафия

• [1]   ТУ  РБ   100024593.035-2004  Термометр  электронный «Интеграл ТЭ-04».

Технические условия

• [2]   ТУ   РБ   14789681.004-2000   Устройство  термостатирующее измерительное

Термостат-А.3.2. Технические условия

• [3]   ТУ  BY  100270996.021-2016  Измеритель  температуры эталонный ИТЭМ.

Технические условия

• [4]   ТУ 25-11.1645-84 Гигрометр психрометрический ВИТ-1. Технические условия

• [5]   ТУ 25.04-1797-75 Барометр - анероид контрольный М67. Технические условия

[6J Термометр электронный «Интеграл ТЭ-04». Паспорт

[7] Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений, утвержденные постановлением Госстандарта 21.04.2021 №40

4 Нов.

---
