V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 мая 2026 г.                                                                                   938

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 апреля 2026 г. № 685 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 13 приложения к приказу от 8 апреля 2026 г. № 685 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Лист № 1

Регистрационный № 98224-26                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые кориолисовые ГИП-2200 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.

Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две изогнутые измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита.

Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (RTU Modbus, Profibus), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).

Расходомеры имеют следующие варианты присоединения к трубопроводу:

• - фланцевое;

• - резьбовое;

• - специальное «гигиеническое» присоединение.

• - по спецзаказу доступны другие типы присоединений.

Расходомеры выпускаются в модификациях: U, V, T, которые отличаются друг от друга внешним видом и формой трубок ППР.

Структура условного обозначения расходомеров:

Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16-Х17-Х18/Х19 - ТУ 26.51.52-09872453807-2025, где

Xi - тип: ГИП-2200;

X - обозначение модификации (U, V, T), диаметр условный (ДУ);

Хз - 5 мж / 5мГ;

X4 - рабочая температура измеряемой среды;

X5 - максимальное рабочее давление;

X6 - материал проточной части;

X7 - присоединение к процессу;

Х8 - исполнение фланца;

X9 - материал корпуса ППР;

X10 - исполнение ВП;

X11 - температура эксплуатации ВП, °С;

X12 - выходной сигнал;

X13 - метрологический сертификат;

X14 - материал корпуса ВП и отверстий под кабельный ввод;

X15 - напряжение питания, В;

X16 - исполнение;

X17 - степень защиты;

X18 - количество и тип присоединительной арматуры (если применимо);

X19 - опции, аксессуары, исполнения.

Общий вид расходомеров представлен на рисунке 1.

Серийный номер расходомеров наносится на маркировочную табличку в цифровом формате методом гравировки в соответствии с рисунком 2.

а)

б)

в)

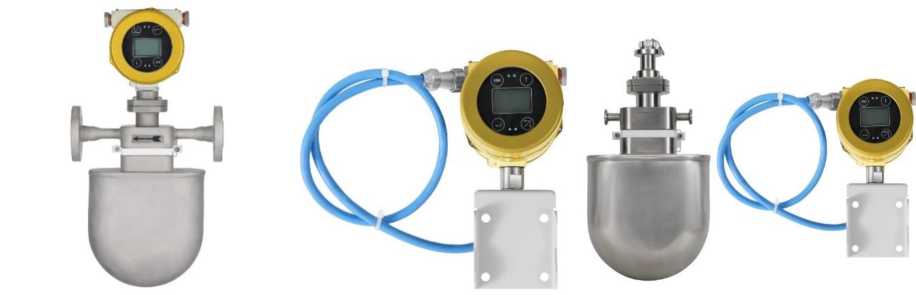

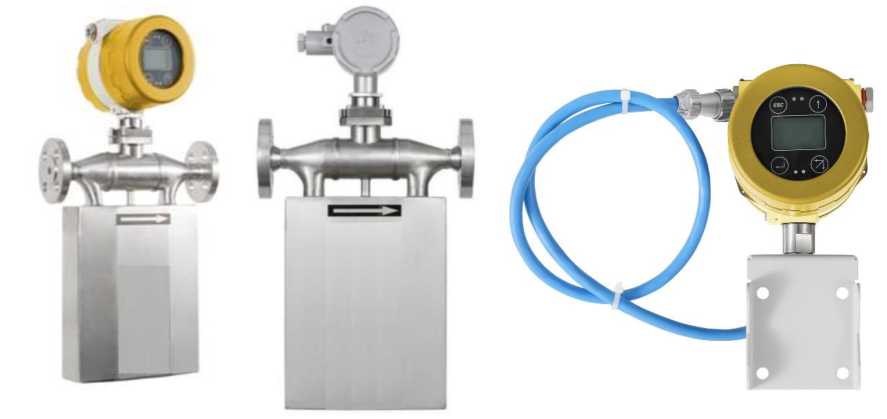

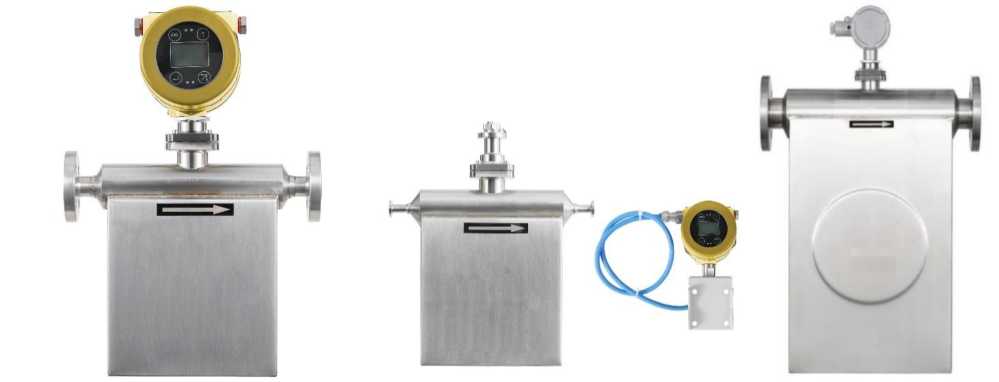

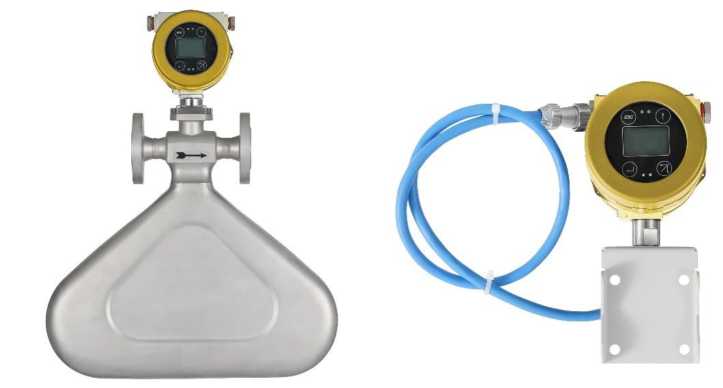

Рисунок 1 - Общий вид расходомеров массовых ГИП-2200:

а) интегральное и раздельное исполнение модификации U;

б) интегральное и раздельное исполнение модификации V;

в) интегральное и раздельное исполнение модификации T

Полное наименование в соответствии со структурой условного обозначения

IP

ГИП-2200-ХХХХ

Ех-маркиробка

Un: XX В

Та: -XX... ₊ХХ °C

Рабочее Р: XX МПа бмж / бмг: ±0,ХХ % / ±Х,ХХ % Диапазон расхода: ХХ-ХХ кг/ч Вых. сигнал: ХХХХХХХ

ХХХХ.В.ОХХХХ/25

Др: Х,ХХ кг/м³

Место нанесения серийного номера

Место нанесения

знака утверждения типа

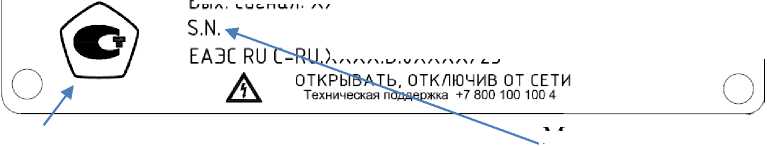

Рисунок 2 - Место нанесения знака утверждения типа и серийного номера

Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора.

ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый выходы. Программное обеспечение не удаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения метрологически значимой части ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Максимальное значения расхода жидкости и стабильность нуля

Таблица 4 - Диапазон массового расхода газа и стабильность нуля

Значения расходов указаны для воздуха при стандартных условиях.

аблица 5 - Основные технические характеристики

аблица 6 - Показатели надежности

наносится на маркировочную табличку методом гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 7 - Комплектность средства измерений

приведены в п. 1.1 руководства по эксплуатации на расходомеры массовые кориолисовые ГИП-2200. ЛГСА.407371.185РЭ.

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.52-098-72453807-2025. Расходомеры массовые кориолисовые ГИП-2200. Технические условия

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

(ООО «ЗАВОД ГОРЭЛТЕХ»)

ИНН: 7806155468

Юридический адрес: Россия, 195176, г. Санкт-Петербург, ш. Революции, д. 18, литер А, помещ. 4-Н офис 1.

Тел.: +7 (800) 100-1004

E-mail: mail@exd.ru

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

(ООО «ЗАВОД ГОРЭЛТЕХ»)

ИНН: 7806155468

Юридический адрес: Россия, 195176, г. Санкт-Петербург, ш. Революции, д. 18, литер А, помещ. 4-Н офис 1

Адрес места осуществления деятельности: Россия, 193149, Ленинградская обл., Всеволожский р-н, дер. Новосаратовка, ул. Рабочая, д. 9, стр. 1

Тел.: +7 (800) 100-1004

E-mail: mail@exd.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

¹

В зависимости от модификации и исполнения расходомера конкретные значения указываются в паспорте и на маркировочной табличке.
