МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

21 мая 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  / \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Лист № 1 Регистрационный № 65109-16                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Стенды двухосные автоматизированные СДА (далее по тексту - стенды) предназначены для задания и измерения углового положения и угловой скорости

Описание средства измерений

Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханической системы и блока электроники.

Электромеханическая система представляет собой двухстепенной карданов подвес на каждой оси которого установлены датчик угла и серводвигатель. Оси подвеса реализованы с помощью радиальных шарикоподшипников. На валу внутренней оси установлена планшайба для размещения и закрепления исследуемого объекта.

Электромеханическая система оснащена двумя токосъемниками для обеспечения питанием и съема информации с испытуемого объекта и датчика угла внутренней оси и одним силовым токосъемником для обеспечения питанием сервомотора внутренней оси.

На подвижной планшайбе и неподвижном корпусе установлены разъёмы, соединённые между собой через токосъёмники.

Блок электроники включает в себя систему управления двигателями, блок синхронизации, блок питания и встроенный компьютер, объединенные в едином конструктиве. Блок электроники соединен с электромеханической системой кабелями.

Стенды СДА выпускаются в двух модификациях: СДА-15 и СДА-2, отличающихся погрешностью измерения углового положения планшайбы, диапазоном задаваемых угловых скоростей и грузоподъемностью.

Общий вид электромеханических систем и блока электроники стендов представлены на рисунках 1а, 1б и 2. Пломбирование стендов не предусмотрено.

а) б)

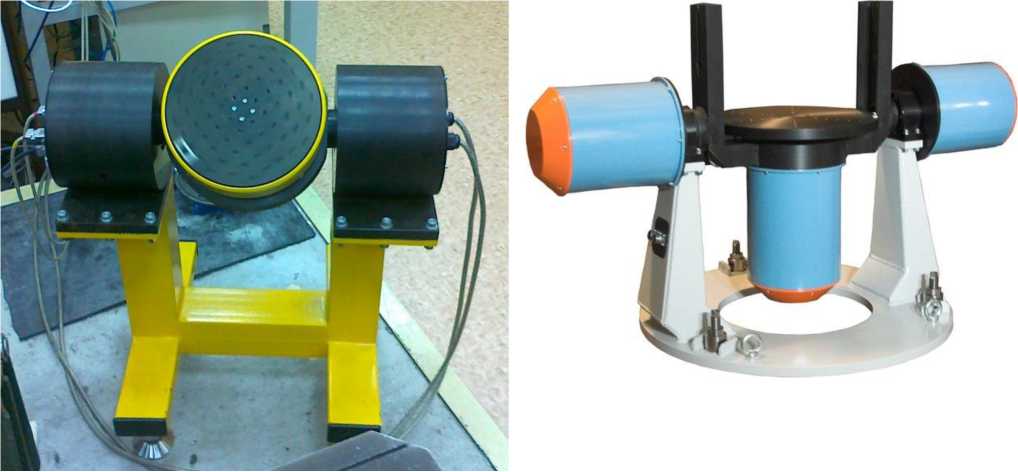

Рисунок 1 - Электромеханическая система стенда СДА-15 (а) и СДА-2 (б)

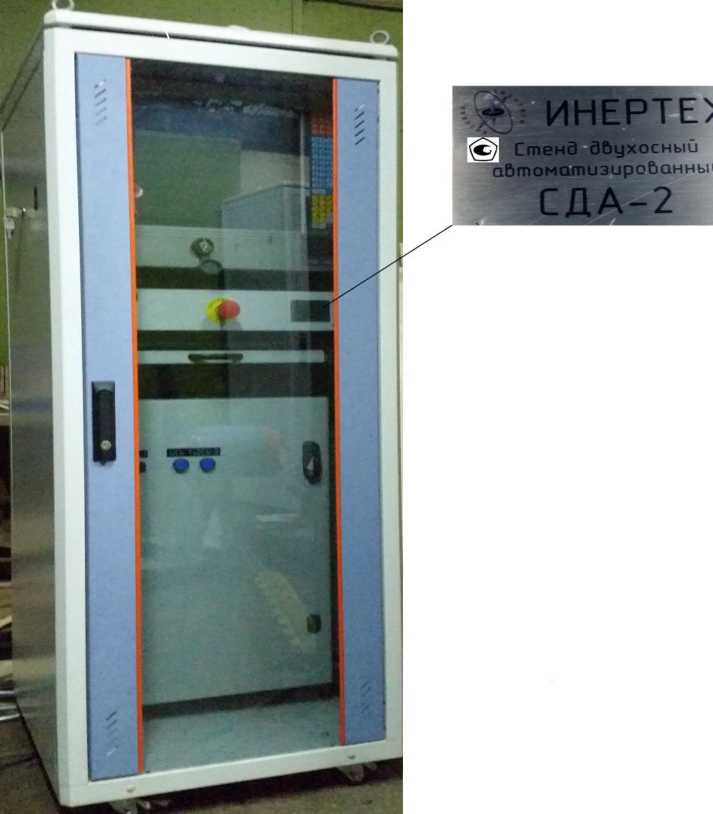

Рисунок 2 - Блок электроники

Программное обеспечение (ПО) является автономным и выполняется на компьютере под управлением операционной системы Microsoft Windows XP/Vista/7.

ПО обеспечивает обработку и хранение измерительной информации, а также формирование команд в систему управления.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения стенда

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики стендов

Знак утверждения типа наносится на информационную табличку электромеханической системы фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность стенда.

Сведения о методах измерений приведены в документе «Стенды двухосные автоматизированные СДА. Руководство по эксплуатации» СДА.001 РЭ.

Нормативные и технические документы, устанавливающие требования стендам двухосным автоматизированным СДА

СДА.001 ТУ «Стенды двухосные автоматизированные СДА. Технические условия»

Общество с ограниченной ответственностью «ИНЕРТЕХ» (ООО «ИНЕРТЕХ»)

Адрес юридического лица: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, лит. К, помещ. 15Н, ком. 92

Тел./факс: (981) 812-4271

Адрес в Интернет: sales@inertech-ltd.com http://inertech-ltd.com ИНН 7813482900

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон (812)251-76-01, факс (812)713-01-14

Адрес в Интернет: http://www.vniim.ru

Адрес электронной почты: info@vniim.ruhttp://www.vniim.ru/ Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Лист № 1 Регистрационный № 97804-26                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы лабораторные аэродромно-дорожные передвижные AeroScan3D (далее -комплексы) предназначены для измерений приращений координат с целью контроля геометрических и транспортно-эксплуатационных характеристик аэродромных искусственных взлетно-посадочных полос и автодорог.

Описание средства измерений

Комплексы представляет собой многоканальное измерительно-вычислительное устройство на базе персонального компьютера. Комплекс имеет модульную конструкцию, включающую в себя измерительный и вычислительный блоки, а также периферийные коммутационные устройства.

Измерительный блок представляет собой конструкцию, в которой объединены следующие элементы (измерительные датчики): система лазерного сканирования, ГНСС аппаратура с инерциальной системой. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, комплекс может оснащаться фотокамерами высокого разрешения и/или панорамной фотокамерой.

Основным элементом является система лазерного сканирования, принцип действия которой заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения. Система лазерного сканирования работает в составе комплекса с остальными датчиками, что позволяет проводить измерения с заявленной точностью. Измерительный блок устанавливается на специальную платформу, закрепляемую на кузове транспортного средства.

ГНСС аппаратура представляет собой спутниковую геодезическую аппаратуру с навигационным модулем и GSM/УКВ модемом для получения дифференциальных поправок. Данная аппаратура предназначена для привязки облака точек к используемой системе координат и контроля навигации комплекса по запланированному маршруту.

Вычислительный блок включает в себя персональный компьютер с установленным специализированным программным обеспечением, монитор, электронный планшет, коммутатор, роутер и средство хранения данных. Данный блок предназначен для получения, коммутирования и обработки измерительной информации с датчиков, управляет настройками и контролирует работу комплекса. Управление осуществляется непосредственно с персонального компьютера или электронного планшета.

Комплекс устанавливается на автотранспортное средство и в автоматическом режиме, в процессе движения и во время остановок, позволяет выполнять измерения и формировать банк данных геометрических характеристик аэродромных искусственных взлетно-посадочных полос и автодорог.

Для работы комплекса необходимо получение дифференциальных поправок от референсной (базовой) станции.

Электропитание комплекса осуществляется от внешнего источника питания - бортовой сети автомобиля. Комплекс может оснащаться источником бесперебойного питания.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на платформе для установки комплекса на транспортное средство.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации средство измерений не предусматривает внешних механических регулировок.

Общий вид средства измерений представлен на рисунке 1.

а)

АДМИНИСТРАЦИЯ ГРАЖДАНСКИХ АЭРОПОРТОВ (АЭРОДРОМОВ)

б)

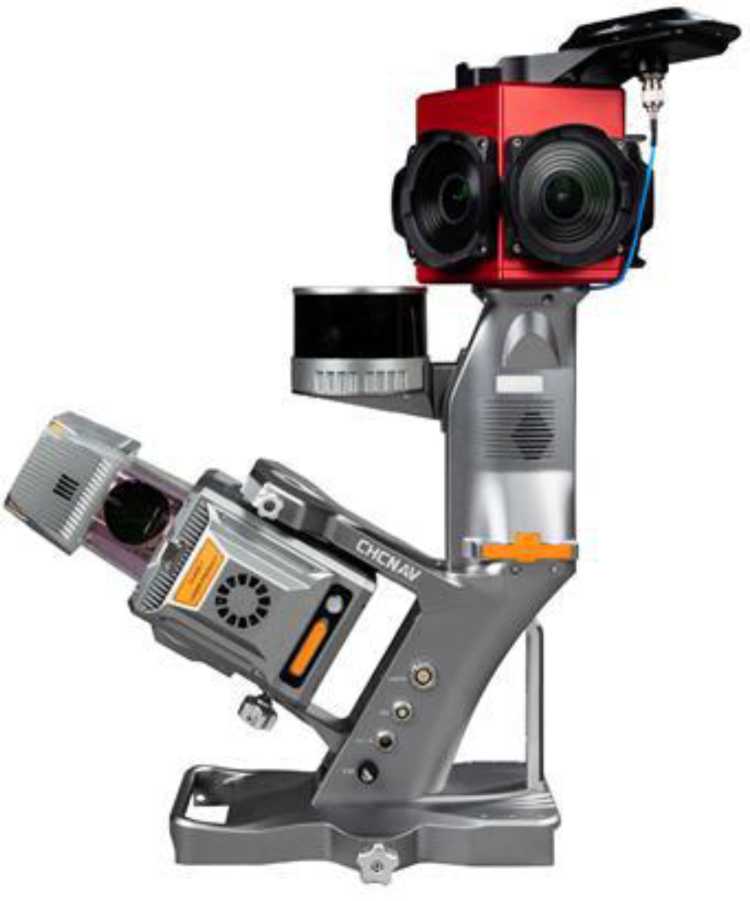

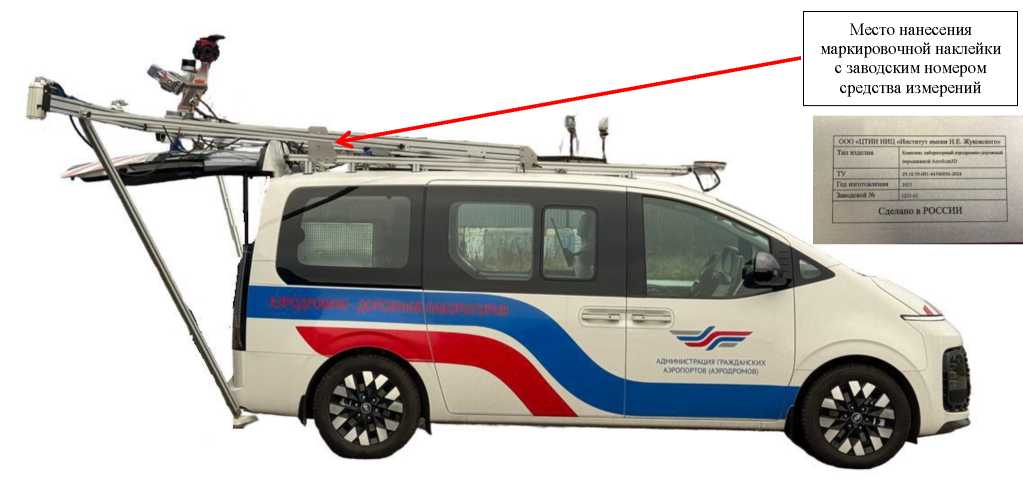

Рисунок 1 - Комплексы лабораторные аэродромно-дорожные передвижные AeroScan3D:

а) общий вид измерительного блока; б) общий вид комплекса, установленного

на транспортное средство и место нанесения заводского номера

Комплексы работают под управлением метрологически значимого специализированного программного комплекса «Передвижная измерительная лаборатория», которое предназначено для установки на бортовой вычислительный блок и рабочие станции с операционной системой Microsoft Windows. Программный комплекс представляет собой единую программноаппаратную платформу, состоящую из четырех основных взаимосвязанных модулей, выполняющих следующие функции:

• - «Базовое ПО передвижного комплекса измерительной аэродромно-дорожной лаборатории» - обеспечивает централизованное управление всеми измерительными каналами комплекса, сбор и первичное хранение данных в процессе обследования.

• - «ПО Навигации передвижного комплекса измерительной аэродромно-дорожной лаборатории» - предназначено для отслеживания движения комплекса по маршруту в реальном времени, контроля полноты покрытия съемки и оперативного планирования работ.

• - «ПО Постобработки передвижного комплекса измерительной аэродромно-дорожной лаборатории» - выполняет комплексную обработку данных, собранных измерительным оборудованием комплекса, для оценки состояния покрытий и построения точных трехмерных моделей аэродромной инфраструктуры.

• - «ПО Калибровки передвижного комплекса измерительной аэродромно-дорожной лаборатории» - обеспечивает взаимную калибровку камер регистрации ИВПП и лидара в системе сканирования взлетно-посадочных полос, а также создание и корректировку калибровочных файлов для системы сбора данных.

Защита Программного комплекса реализована средствами управления доступом (учетные записи с ролевой моделью и парольная аутентификация). Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

приведены в разделах: 4 «Подготовка и включение», 5 «Работа с программным обеспечением» документа «Комплексы лабораторные аэродромно-дорожные передвижные АeroScan3D. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ТУ-29.10.59-001-44306036-2024 Комплексы лабораторные аэродромно-дорожные передвижные АeroScan3D. Технические условия

Правообладатель

Федеральное государственное унитарное предприятие «Администрация гражданских аэропортов (аэродромов)»

(ФГУП «АГА (А)»)

ИНН 7714276906

Адрес юридического лица: 125171, г. Москва, 5-й Войковский пр-д, д. 28

Телефон: 8-495-627-53-97

E-mail:secretariat@agaa.ru

Изготовитель

Общество с ограниченной ответственностью «Центр технологий искусственного интеллекта «Национального исследовательского центра «Институт имени Н.Е. Жуковского» (ООО «ЦТИИ НИЦ «Институт имени Н.Е. Жуковского»)

ИНН 7714460454

Адрес: 125167, г. Москва, вн. тер. г. муниципальный округ Хорошевский, ул. Викторенко д.7 к.10. ком. 3

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU. 314164

Лист № 1 Регистрационный № 65176-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Фотометры «Реал Р» предназначены для измерения оптической плотности жидких сред в 96-луночном планшете при проведении иммуноферментных исследований.

Описание средства измерений

Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.

Фотометр представляет собой комплекс устройств для считывания микропланшетов и передачи данных измерения оптической плотности на компьютер, в котором используются пакеты программных обеспечений «ИФА-БЕСТ» и «РПГА-БЕСТ».

Фотометр состоит из: блока планшетной фотометрии; световых цилиндров; блока питания.

В фотометре используется технология считывания с использованием светодиодов в качестве источников света. Светодиоды установлены внутри автономных световых цилиндров, в каждом из которых имеется светодиод, линзы, интерференционный светофильтр и электронные устройства с идентификационными данными цилиндра. Соответствующий световой цилиндр выбирается автоматически в зависимости от длины. Фотометры изготавливаются на рабочие длины волн 405, 450, 492 и 620 нм (по требованию заказчика рабочие длины волн могут быть изменены на любые другие в диапазоне от 340 до 900 нм с шагом 1 нм). Фотометр оснащен шейкером для перемешивания реакционной среды, в котором применяется линейное встряхивание с использованием трех режимов (медленный, средний, быстрый). По требованию заказчика возможна поставка блока планшетной фотометрии без встроенного шейкера. Чтобы произвести считывание, микропланшет перемещается через оптическую систему с помощью блока перемещения микропланшета. В световом цилиндре свет, излучаемый светодиодом, направляется через фокусирующие линзы, затем через фильтр с выбранной длиной волны, после этого входит в световод, где пучок света расщепляется на восемь отдельных световых лучей. Данные восьми световых лучей проходят через нижний блок линз, затем через каждую лунку микропланшета. После этого передаваемый свет проходит через верхний блок линз и обнаруживается фотодиодами. Фотодиоды преобразуют свет в индивидуальный электрический сигнал. Этот электрический сигнал конвертируется и используется для подсчета оптической плотности для каждой отдельной лунки.

Ручной сканер предназначен для считывания штрих-кодов с этикетки образца с данными пациента и передачи их на компьютер.

z

Место пломбы

~ **°Дель РеалР          вектор

Серийный номер 1414                 л

195285*СеЙК^'⁶⁸"™’³" ^e'^ma"               ^тербург. а/« 50

ту Ж?* ⁰² »’3

______✓ ^ТУШэ-«И -*922822-2014

^Х'⁴" ^{24 в} 2 А.48 0т

Рисунок 2 - Фотометр «Реал Р». Вид сзади

Рисунок 1 - Фотометр «Реал Р». Вид спереди

Фотометры «Реал Р» имеют автономные программные обеспечения «ИФА-БЕСТ» и «РПГА-БЕСТ», которые используются для выполнения измерений, изменения настроечных параметров и т.д.

Основные функции программных обеспечений: «ИФА-БЕСТ» - управление фотометром для получения оптических плотностей, проведение автоматических расчетов результата анализа исследуемых образцов и оценка правильности теста, печать и сохранение результатов; «РИГА-БЕСТ» - измерение и оценка результатов диагностики сифилиса методом РИГА (реакция пассивной гемагглютинации), сохранение результатов.

Ирограммные обеспечения запускаются в автоматическом режиме после включения прибора. Иросмотр номера версии ИО «ИФА-БЕСТ» доступен после запуска, просмотреть номер версии ИО «РИГА-БЕСТ» можно в пункте меню «О программе». Идентификационные данные программных обеспечений приведены в Таблице 1.

Таблица 1

Защита ИО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Основные метрологические характеристики фотометра приведены в таблице 2.

Таблица 2

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус фотометра методом сеткографии.

- Блок планшетной фотометрии (версия со встроенным шейкером, версия без встроенного шейкера) 1 шт.

- Цилиндр световой (рабочие длины волн в диапазоне

от 340 до 900 нм с шагом 1 нм)                             до 6 шт.

- Блок питания                                             1 шт.

- Кабель сетевой                                             1 шт.

- Кабель USB                                            1 шт.

• - Программное обеспечение «ИФА-БЕСТ» на USB-накопителе 1 экз.

• - Сканер ручной                                              1 шт.

• - Планшет контрольный                                     1 шт.

• - Программное обеспечение «Управляющий модуль РПГА-БЕСТ»

на USB-накопителе                                            1 экз.

• - Фотометр «Реал Р». Руководство по эксплуатации               1 экз.

• - «Фотометры «Реал Р». МП-209-23-2016. Методика поверки»        1 экз.

Методика измерений изложена в документах:

- «Фотометры «Реал Р». Руководство по эксплуатации;

- «Фотометры «Реал Р». Технические условия. ТУ 26.51.53-003-46922822-2016.

Нормативные и технические документы, устанавливающие требования к фотометрам «Реал Р»

ТУ 26.51.53-003-46922822-2016 Фотометры «Реал-Р». Технические условия Изготовитель

Акционерное общество «Вектор-Бест-Балтика»

(АО «Вектор-Бест-Балтика»)

ИНН 7810118490

Адрес: 196240, г. Санкт-Петербург, вн.тер.г. муниципальный округ Новоизмайловское, пр-д 2-й Предпортовый, д. 4, лит. А, ком. 201

Тел.: 8 812 495 55 99

e-mail: vbbalt@vbest.ru

Испытательный центр

ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 119005, г. Санкт-Петербург, Московский пр-кт, 19

Тел. (812) 251-76-01, факс (812) 713-01-14

e-mail: info@vniim.ru, http//www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
