Номер по Госреестру СИ: 77170-19
77170-19 Анализаторы числа падения в зерне и муке
(AMYLAB FN)
Назначение средства измерений:
Анализаторы числа падения в зерне и муке AMYLAB FN (далее - анализаторы) предназначены для измерений времени падения особого стержня в клейстеризованной водномучной суспензии, которое соответствует значению числа падения в зерне и муке.
Внешний вид.
Анализаторы числа падения в зерне и муке
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 26.12.2024
Номер записи -
ID в реестре СИ - 1010817
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AMYLAB FN,
Производитель
Изготовитель - Фирма "Chopin Technologies"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№3351 от 2019.12.26 Об утверждении типов средств измерений 58
Наличие аналогов СИ: Анализаторы числа падения в зерне и муке (AMYLAB FN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77170-19 Анализаторы числа падения в зерне и муке (AMYLAB FN) Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
81582-21 Приборы для определения числа падения (ПЧП-М) Общество с ограниченной ответственностью "Биофизическая аппаратура" (ООО "БФА") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Биофизическая аппаратура" (ООО "БФА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38252-08 23.08.2018 |
Анализаторы инфракрасные зерна и зернопродуктов, INFRANEO Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77170-19 26.12.2024 |
Анализаторы числа падения в зерне и муке, AMYLAB FN Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77391-20 03.02.2025 |
Анализаторы зерна и зернопродуктов, INFRANEO Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Приборы для определения числа падения (ПЧП-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Приборы для определения числа падения (ПЧП-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, которое обеспечивает следующие функции: контроль и управление автоматизированными процессами, вывод информации на сенсорный экран, обработку результатов измерений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CUBE |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.20.11 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типана
наносится на титульный лист руководства по эксплуатации типографским способом и лицевую панель анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам числа падения в зерне и муке AMYLAB FN
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
Техническая документация фирмы «CHOPIN TECHNOLOGIES», Франция
Поверка
Поверкаосуществляется по документу МП 67-241(243)-2019 «ГСИ. Анализаторы числа падения в зерне и муке AMYLAB FN. Методика поверки», утверждённому ФГУП «УНИИМ» 03.09.2019 г.
Основные средства поверки:
- секундомер электронный «СЧЕТ-1М » (регистрационный номер в Федеральном информационном фонде 40929-09) с диапазоном измеряемых интервалов времени от 0,01 до 999,999 с и погрешностью ±(640-5^Т+С) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «CHOPIN TECHNOLOGIES», Франция
Адрес: 20 avenue Marcellin Berthelot, 92396 Villeneuve-La-Garenne Cedex, France
Телефон: +33 1 41 47 50 99
Web-сайт: www.chopin.fr
E-mail: info@chopin.fr
Заявитель
Общество с ограниченной ответственностью «СБ-Агро» (ООО «СБ-Агро»)
ИНН 3663102228
Адрес: 394090, г. Воронеж, ул. Ростовская, д. 84, офис 1
Телефон: +7 (473) 269-42-44
Web-сайт: www.sbagro.ru
E-mail: rbg@sbagro.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализатора основан на измерении времени свободного падения особого стержня в клейстеризованной водно-мучной суспензии по методу Хагберга. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на сенсорный экран анализатора.
Анализатор представляет собой моноблок со встроенной автоматической мешалкой, системой индукционного нагрева и сенсорным экраном. На задней панели анализатора располагается вводная электропанель, на которой установлен тумблер включения напряжения, а также шильда с серийным номером. На правом боку анализатора предусмотрены четыре выхода USB, разъем для сетевого подключения, а также кнопка включения.
Анализатор имеет дополнительную сервисную функцию: индикация показаний в режиме «Тестограмма».

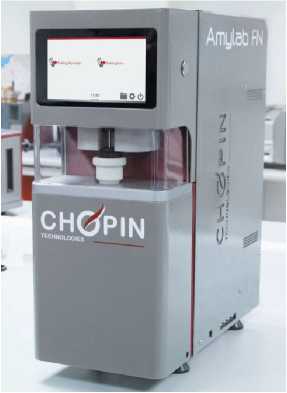

Общий вид анализаторов числа падения в зерне и муке AMYLAB FN представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора числа падения в зерне и муке AMYLAB FN
Пломбирование анализаторов не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор числа падения в зерне и муке AMYLAB FN |
- |
1 шт. |
|
Мешалка |
2 шт. | |
|
Пробирка алюминиевая |
2 шт. | |
|
Уплотнительная резинка |
5 шт. | |
|
Пробка |
2 шт. | |
|
Ершик |
1шт. | |
|
USB накопитель |
1 шт. | |
|
Кабель |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 67-241(243)-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений числа падения, с |
от 60 до 900 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении интервалов времени, с |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время единичного измерения, с |
90 |
|
Напряжение переменного тока, В, при частоте 50/60 Гц |
110±20, 240±20 |
|
Габаритные размеры, мм, не более: - высота |
570 |
|
- ширина |
230 |
|
- длина |
475 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающего воздуха °C |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
85 |
