Сведения о средстве измерений: 76901-19 Гриндометры

Номер по Госреестру СИ: 76901-19
76901-19 Гриндометры
(Elcometer 2020)

Назначение средства измерений:
Гриндометры Elcometer 2020 (далее — гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.

сертификация программного обеспечения
Внешний вид. Гриндометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гриндометры
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011080
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации, Elcometer 2020/2, Elcometer 2020, 2020/2, 2020/1,

Производитель

Изготовитель - Компания "Elcometer Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 14
Кол-во средств измерений - 9
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2949 от 2019.12.10 Об утверждении типов средств измерений

Наличие аналогов СИ: Гриндометры (Elcometer 2020)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
76901-19 Гриндометры (Elcometer 2020)
Компания "Elcometer Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
52153-12 Гриндометры (Константа-Клин мод. Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250)
Общество с ограниченной ответственностью «К-М» (ООО «К-М») (РОССИЯ г. Санкт-Петербург)

Все средства измерений Общество с ограниченной ответственностью «К-М» (ООО «К-М»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
76901-19

Гриндометры, Elcometer 2020
Компания "Elcometer Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Гриндометры (Константа-Клин мод. Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Elcometer 2020
  • Без модификации
  • 2020/2
  • 2020/1
  • 11 1 0 11 0 9 0 9
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • 3 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Elcometer 2020/2
  • 2 0 2 0 2 0 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Elcometer 2020/2
  • 1 0 1 1 1 0 1

    Стоимость поверки Гриндометры (Константа-Клин мод. Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    3440 3440

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к гриндометрам Elcometer 2020

    Техническая документация компании «Elcometer Limited», Великобритания

    Поверка

    Поверка осуществляется по документу МП 2512-0003-2019 «ГСИ. Гриндометры Elcometer 2020. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 февраля 2019 г.

    Основное средство поверки: прибор для поверки концевых мер длины и сортировки деталей на группы Микрон-02, регистрационный номер в Федеральном информационном фонде 28824-05.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Компания «Elcometer Limited», Великобритания
    Адрес: Edge Lane Manchester M43 6BU, England
    Телефон: +44 (0)161-371-6000
    Факс +44 (0)161-371-6010
    E-mail: sales@elcometer.com

    Заявитель

    Общество с ограниченной ответственностью «РусВинил» (ООО «РусВинил»)
    ИНН 5262218620
    Адрес: 607650, Нижегородская область, Кстовский район, г. Кстово, микрорайон Западный, квартал РусВинил
    Телефон: +7 (831) 455-94-00
    Факс: +7 (831) 455-94-70
    Web-сайт: www.rusvinyl.ru
    E-mail: rusvinyl@rusvinyl.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип действия гриндометров основан на распределении материала в пазах, глубина которых соответствует размерам частиц материала.

    Гриндометры состоят из измерительной плиты с двумя клинообразными пазами, параллельными ее продольной оси, и скребка.

    Глубины пазов равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствуют шкале гриндометра с оцифрованными в микронах, единицах Хегмана (NS) и PCU делениями, нанесенными на измерительной плите вдоль пазов. Скребок используется для размещения материала в пазах измерительной плиты.

    Гриндометры выпускаются в следующих модификациях: Elcometer 2020/1, Elcometer 2020/2, Elcometer 2020/3, которые отличаются метрологическими характеристиками, габаритными размерами, массой. Пломбирование гриндометров не предусмотрено.

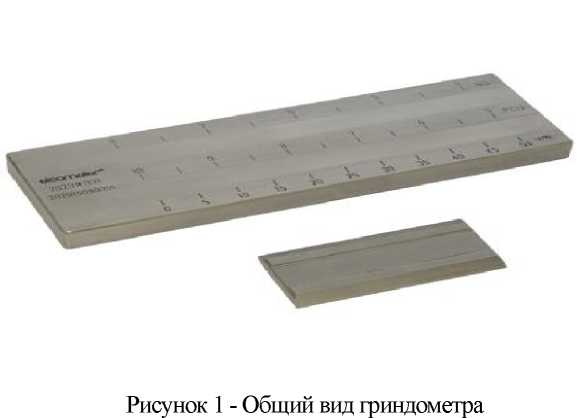

    Общий вид гриндометров представлен на рисунке 1.

    Внешний вид. Гриндометры (Константа-Клин мод. Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250), http://oei-analitika.ru

    Программное обеспечение отсутствует.


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Гриндометр

    3 шт.

    Скребок

    3 шт.

    Футляр

    3 шт.

    Паспорт

    3 экз.

    Методика поверки

    МП 2512-0003-2019

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение/модификация

    2020/1

    2020/2

    2020/3

    Диапазон измерений размеров частиц, мкм

    от 0 до 250

    от 0 до 100

    от 0 до 150

    Цена деления шкалы, мкм

    25

    10

    10

    Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм

    ±2

    ±2

    ±2

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Длина оцифрованной части паза, мм

    127

    Ширина оцифрованной части паза, мм

    12

    Габаритные размеры:

    • - измерительной плиты

    (длина, ширина, высота), мм, не более

    • - скребка (длина, ширина, высота), мм, не более

    180x40x12

    70x38x7

    Масса, кг, не более

    1,36

    Условия эксплуатации:

    • - диапазон температуры окружающего воздуха, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +25 до 80 от 84,0 до 106,7

    Средний срок службы, лет

    5

    Наработка на отказ, ч

    5000
