Номер по Госреестру СИ: 76869-19
76869-19 Преобразователи беспроводные
(RANGER®PRO)
Назначение средства измерений:
Преобразователи беспроводные RANGER®PRO (далее - преобразователи) предназначены для измерений среднеквадратических и амплитудных значений виброускорения и виброскорости по одной или трем взаимно ортогональным осям и температуры окружающей среды.
Внешний вид.
Преобразователи беспроводные
Рисунок № 1
Внешний вид.
Преобразователи беспроводные
Рисунок № 2
Внешний вид.
Преобразователи беспроводные
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.12.2024
Номер записи -
ID в реестре СИ - 1011111
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2949 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи беспроводные (RANGER®PRO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15538-02 01.01.2008 |
Преобразователи перемещения токовихревые, BN-330PTS, BN-990, BN-1800, BN-7200, BN-3300XL, BN-3300XL NSV, BN-Flexi Tim Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15538-08 01.10.2013 |
Преобразователи перемещения токовихревые, BN-ППТ Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15539-02 01.01.2008 |
Преобразователи виброускорения , BN-200150, BN-190520, BN-23732, BN-330400, BN-330425 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-02 01.01.2008 |
Аппаратура виброизмерительная, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-07 01.07.2012 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85, BN-Trendmaster PRO, ADRE Sxp and 408 DSPi Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
15541-02 01.01.2008 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15541-06 01.04.2011 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15542-02 01.01.2008 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3-2 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15542-08 01.10.2013 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
24040-02 01.01.2008 |
Виброметры портативные, Snapshot Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27734-04 01.11.2009 |
Преобразователи виброускорения , BN 20015X Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29132-05 01.05.2010 |
Преобразователи виброскорости пьезоэлектрические, PN-330750, PN-330752 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31813-06 01.06.2011 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38189-08 01.08.2013 |
Комплексы измерительно-вычислительные портативные, Snapshot, Snapshot IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
38190-08 01.08.2013 |
Преобразователи давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
41669-09 01.11.2014 |
Преобразователи виброускорения , BN-200150, BN-200155, BN-200157, BN-200350, BN-200355, BN-330400, BN-330425, BN-330450, BN-350900 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70410-18 19.02.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Pro Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
71869-18 17.07.2024 |
Преобразователи переменного давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76366-19 18.10.2024 |
Комплексы измерительно-вычислительные, vbSeries Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76869-19 10.12.2024 |
Преобразователи беспроводные, RANGER®PRO Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77534-20 19.02.2025 |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, SCOUT 240-IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77774-20 |
Усилители заряда, ВN-86517-01-01-01-02 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83174-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83969-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
84317-22 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Преобразователи беспроводные (RANGER®PRO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи беспроводные (RANGER®PRO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи беспроводные RANGER®PRO имеют встроенное и автономное программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате преобразователя. Встроенное ПО обеспечивает математическое преобразование измеряемых данных от датчика температуры и встроенного акселерометра а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики преобразователей нормированы с учетом встроенного
ПО.
Для обмена данными между преобразователями и компьютером используется автономное ПО, которое служит для настройки измеряемых параметров и отображения цифровых данных.
Автономное программное обеспечение Ranger Pro, предназначено для настройки преобразователей и мониторинга параметров измерения.
Защита ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение | |
|
Автономная часть : |
ПО | |
|
Идентификационное наименование ПО |
Ranger Pro | |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.2.2. | |
|
Цифровой идентификатор ПО |
отсутствует | |
|
Встроенная часть ПО | ||
|
Идентификационное наименование ПО |
Ranger Pro Firmware | |
|
Номер версии (идентификационный номер) ПО |
не ниже 02.01.02.02 | |
|
Цифровой идентификатор ПО |
отсутствует | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам измерения вибрации и температуры беспроводным RANGER®PRO
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Регистраторы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы «Bently Nevada, LLC», США
Поверка
Поверкаосуществляется по документу МП 204/3-7-2019 «Преобразователи беспроводные
RANGER®PRO. Методика поверки», утвержденному ФГУП «ВНИИМС» «17» апреля 2019 г.
Основные средства поверки:
Поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772.
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (рег. № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М)
(рег. № 19736-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Завод-изготовитель
Divigraph (Pty), Ltd., ЮАР
Адрес: 28 Prosperity Park Computer Road Milnerton, 7441 Cape Town, South Africa
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия преобразователей основан на преобразовании измеряемых величин по двум измерительным каналом: по каналу измерения амплитуды колебаний объекта и по каналу измерения температуры окружающей среды. Измеренные величины преобразуются в цифровой выходной сигнал, пропорциональный среднеквадратическому значению (далее -СКЗ) и амплитудному значению измеряемых характеристик вибрации и измеряемой температуры.
Преобразователи беспроводные RANGER®PRO конструктивно состоят из заключенного в единый корпус пьезоэлектрического акселерометра (одноосевого или трехосевого в зависимости от модификации преобразователя), датчика температуры, встроенной электроники в виде микропроцессора, смонтированного на измерительной плате и преобразующего аналоговые сигналы в цифровой код, а также беспроводного оборудования (точка доступа, станция управления) стандарта IEEE 802.15.4, служащего для передачи измерительной информации по беспроводному протоколу ISA100.11a.
Преобразователи выпускаются в двух модификациях отличающихся количеством измерительных осей при измерении параметров вибрации:
-
- одноосевые преобразователи модификации 70M301 предназначенные для измерения СКЗ и амплитудных значений виброускорения и виброскорости по оси Z.
-
- трехосевые преобразователи модификации 70M303 предназначенные для измерения СКЗ и амплитудных значений виброускорения и виброскорости по трем взаимно ортогональным осям X, Y, Z.
Обе модификации содержат встроенный датчик температуры.
Преобразователи беспроводные RANGER®PRO могут работать в комплекте с беспроводными повторителями сигнала RANGER®PRO модификации 70M300, служащими для повторения и усиления сигнала поступающего с датчика.
Беспроводные повторители сигнала RANGER®PRO применяется для увеличения длины линии передачи измерительной информации между датчиком и точкой доступа сети.
Общий вид преобразователей беспроводных RANGER®PRO модификаций 70M301 и 70M303 представлен на рисунке 1.
Общий вид повторителей сигнала RANGER®PRO модификации 70M300 представлен на рисунке 2.
70M303
70M301 ®

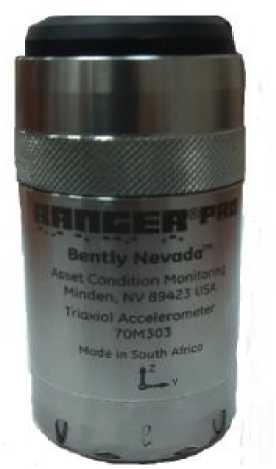

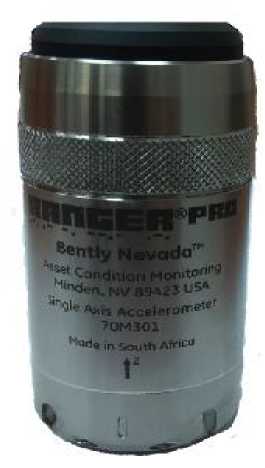

Рисунок 1 - Общий вид преобразователей беспроводных RANGER®PRO модификаций 70M301 и 70M303
70M300 ®

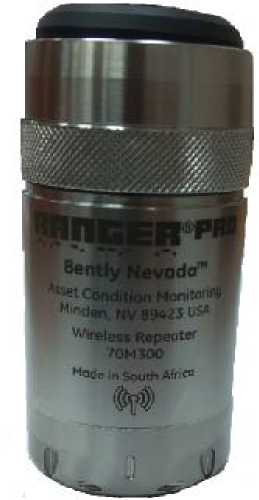

Рисунок 2 - Общий вид повторителей сигнала RANGER®PRO модификации 70M300
Пломбирование преобразователей беспроводных RANGER®PRO не предусмотрено.
|
Таблица 5 - Комплектность преобразователей беспроводных RANGER®PRO | |||
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь беспроводной RANGER®PRO |
70M301; 70M303 |
1 шт. |
модификация в соответствии с заказом |
|
Повторитель сигнала RANGER®PRO |
70M300 |
1 шт. |
в соответствии с заказом |
|
USB док-станция |
1 шт. |
на партию приборов, поставляемых в один адрес | |
|
Станция управления |
1 шт. |
Определяется топологией беспроводной сети | |
|
Точка беспроводного доступа |
1 шт. |
определяется топологией беспроводной сети | |
|
Руководство по эксплуатации |
125M5237 |
1 экз. |
на партию приборов, поставляемых в один адрес |
|
Программное обеспечение на цифровом носителе |
Ranger Pro |
1 шт. |
на партию приборов, поставляемых в один адрес |
|
Методика поверки |
МП 204/3-7-2019 |
1 экз. |
на партию приборов, поставляемых в один адрес |
Таблица 2 - Метрологические характеристики на преобразователи модификации 70M301
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ и амплитудного значения виброускорения на базовой частоте 160 Гц, м/с2 |
от 0,2 до 200 |
|
Диапазон рабочих частот при измерении СКЗ и амплитудного значения виброускорения, Гц |
от 5 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ и амплитудного значения виброускорения в диапазоне рабочих амплитуд на базовой частоте 160 Гц, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, дБ, не более |
±3 |
|
Пределы дополнительной относительной погрешности измерений СКЗ и амплитудного значения виброускорения в диапазоне рабочих амплитуд на базовой частоте 160 Гц при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С), % |
±3 |
|
Диапазон измерений СКЗ и амплитудного значения виброскорости на базовой частоте 160 Гц, мм/с |
от 0,1 до 50 |
|
Диапазон рабочих частот при измерении СКЗ и амплитудного значения виброскорости, Гц |
от 5 до 1000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ и амплитудного значения виброскорости в диапазоне рабочих амплитуд и частот, % |
±5 |
Продолжение таблицы 2- Метрологические характеристики на преобразователи модификации
70M301
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений СКЗ и амплитудного значения виброскорости в диапазоне рабочих амплитуд и частот при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С),% |
±3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
7 |
|
Диапазон измерений температуры, °С |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от поддиапазона измерений):
|
±0,5 ±0,8 |
Таблица 3 - Метрологические характеристики на преобразователи модификации 70M303
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ и амплитудного значения виброускорения на базовой частоте 160 Гц по осям X, Y, Z, м/с2 |
от 0,2 до 200 |
|
Диапазон рабочих частот при измерении СКЗ и амплитудного значения виброускорения по оси Z, Гц |
от 5 до 10000 |
|
Диапазон рабочих частот при измерении СКЗ и амплитудного значения виброускорения по осям X, Y, Гц |
от 5 до 4000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ и амплитудного значения виброускорения в диапазоне рабочих амплитуд на базовой частоте 160 Гц по оси Z,% |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ и амплитудного значения виброускорения в диапазоне рабочих амплитуд на базовой частоте 160 Гц по осям X, Y,% |
±10 |
|
Пределы дополнительной относительной погрешности измерений СКЗ и амплитудного значения виброускорения в диапазоне рабочих амплитуд на базовой частоте 160 Гц по осям X, Y, Z при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С),% |
±3 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц по осям X, Y, Z, дБ, не более |
±3 |
|
Диапазон измерений СКЗ и амплитудного значения виброскорости на базовой частоте 160 Гц по осям X, Y, Z, мм/с |
от 0,1 до 50 |
|
Диапазон рабочих частот при измерении СКЗ и амплитудного значения виброскорости по осям X, Y, Z, Гц |
от 5 до 1000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ и амплитудного значения виброскорости в диапазоне рабочих амплитуд и частот по осям X, Y, Z , % |
±5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений СКЗ и амплитудного значения виброскорости в диапазоне рабочих амплитуд и частот по осям X, Y, Z при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С),% |
±3 |
|
Относительный коэффициент поперечного преобразования по осям X, Y, Z, %, не более |
7 |
Продолжение таблицы 3 - Метрологические характеристики на преобразователи модификации
70M303
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от поддиапазона измерений):
|
±0,5 ±0,8 |
|
Таблица 4 -Технические характеристики на преобразователи модификаций 70M |
[301 и 70M303 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
Масса (без аккумулятора), кг, не более |
0,23 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
40x88 |
