Назначение средства измерений:
Измерители обводненности Red Eye®2G B-filter (далее - измеритель) предназначен для измерения содержания воды в товарной нефти, нефтегазоводяной смеси, стабильном и нестабильном газовом конденсате.

сертификация программного обеспечения
Внешний вид. Измерители обводненности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители обводненности
Рисунок № 1
Внешний вид. Измерители обводненности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители обводненности
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 10.12.2024
Номер записи -
ID в реестре СИ - 1011192
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Red Eye, -,

Производитель

Изготовитель - Фирма "Weatherford International Ltd."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 9
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2966 от 2019.12.10 Об утверждении типов средств измерений

Наличие аналогов СИ: Измерители обводненности (Red Eye® 2G B-filter)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Weatherford International Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
47355-11
28.06.2026
Измерители обводненности, Red Eye® мод. Red Eye® 2G и Red Eye® Multiphase
Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63510-16
28.03.2021
Зонды инклинометрические, Weatherford
Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67278-17
14.04.2027
Датчики давления и температуры, xQuartzPT
Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
15 лет
76784-19
10.12.2024
Измерители обводненности, Red Eye® 2G B-filter
Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
78585-20

Измерители обводненности, Red Eye® 2G B-filter
Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Измерители обводненности (Red Eye® 2G B-filter)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • Нет модификации
  • 6 3 3 0 0 0 0
    ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ"
    (1758)
  • Red Eye
  • 2 0 2 0 2 0 2
    АО "НЕФТЕАВТОМАТИКА"
    (RA.RU.310667)
  • -
  • 15 0 15 0 15 0 15

    Стоимость поверки Измерители обводненности (Red Eye® 2G B-filter)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) измерителей реализовано во встроенном электронном блоке измерителя.

    Идентификационные данные ПО приведены в таблице 1.

    Т а б л и ц а 1. Идентификационные данные ПО измерителей

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PC-59-00118-00

    Номер версии (идентификационный номер) ПО

    Не ниже 5.09.06

    Цифровой идентификатор ПО

    Не применяется

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям обводненности Red Eye® B-filter

    Поверка

    Поверка

    осуществляется по документу МП 0738-9-2018 «ГСИ. Инструкция. Измерители обводненности Red Eye® B-filter. Методика поверки», утвержденному ФГУП ВНИИР 08.05.2018 г.

    Основные средства поверки:

    - рабочие эталоны по ГОСТ 8.614-2013, с диапазоном воспроизведения объемного влагосодержания, соответствующим диапазону измерителя и абсолютной погрешностью: не более ±0,10 % для эталонов 1-го разряда и не более ±0,50 % для эталонов 2-го разряда;

    Знак поверки наносится на свидетельство о поверке.


    Заявитель


    Общество с ограниченно ответственность «Везерфорд» (ООО «Везерфорд») ИНН 7708639661
    Адрес: 125047, г. Москва, 4й Лесной Переулок, д.4, 13й этаж
    Телефон: +7 (495) 775-47-12
    Факс: +7 (495) 775-47-13
    Web-сайт: www.weatherford.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
    Телефон: +7 (843) 272-70-62
    Факс: +7 (843) 272-00-32
    E-mail: vniirpr@bk.ru

    Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой водонефтяной эмульсии. Измерения проводят на нескольких значениях длины волны, при которых коэффициенты поглощения нефти и воды существенно различны.

    Измеритель обводненности состоящий из первичного преобразователя и электронного блока обработки информации, присоединяются к нефтепроводу с помощью фланцев или резьбового соединения.

    Основными элементами первичного преобразователя являются: широкополосный источник ближнего ИК-излучения, проточная ячейка, оптоволоконный коллиматор, оптические фильтры и фотодиоды. Измеряемая среда проходит через проточную ячейку, расположенную в измерительной трубке (длина оптического пути составляет около 2 мм).

    Электронный блок обеспечивает следующие функции: обработку результатов измерений; отображение на цифровом дисплее результатов измерений; номера скважины и другой дополнительной информации; формирование аналогового выходного сигнала (4-20 мА), пропорционального содержанию воды; градуировку влагомера; температурную компенсацию; диагностику состояния влагомера. Передача цифровой измерительной информации на основной компьютер осуществляется через порты связи RS-232 или RS-485 (Modbus RTU).

    Общие вид измерителей представлен на рис.  1, схема пломбирования от

    несанкционированного доступа представлена на рис. 2.

    Внешний вид. Измерители обводненности (Red Eye® 2G B-filter), http://oei-analitika.ru

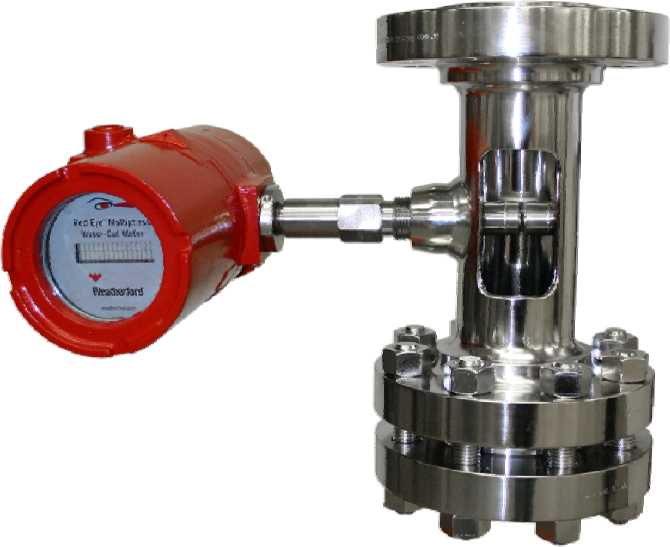

    Рисунок 1 - Общий вид измерителя

    Внешний вид. Измерители обводненности (Red Eye® 2G B-filter), http://oei-analitika.ru

    Стопорный винт, предотвращающий несанкционированный доступ внутрь устройства. Для доступа требуется специальный ключ.

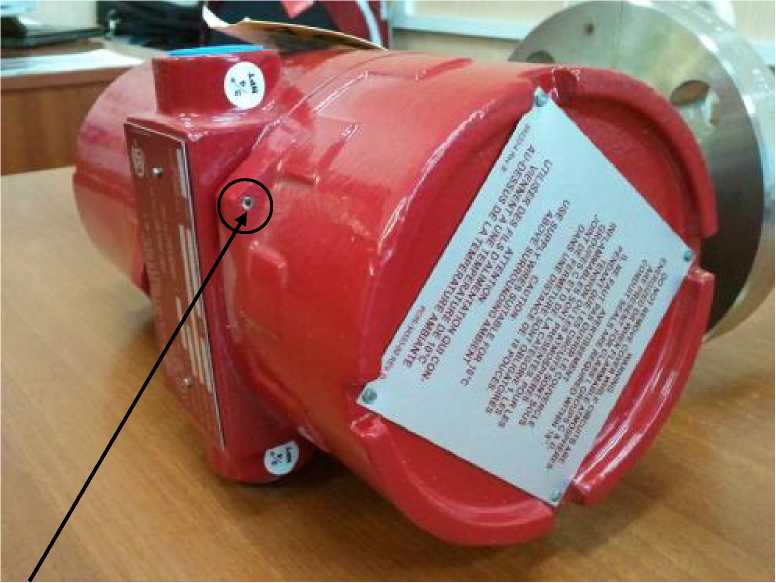

    Рисунок 2 - Место пломбирования измерителя от несанкционированного доступа
