Аппаратура многоканальная измерительная управляющая

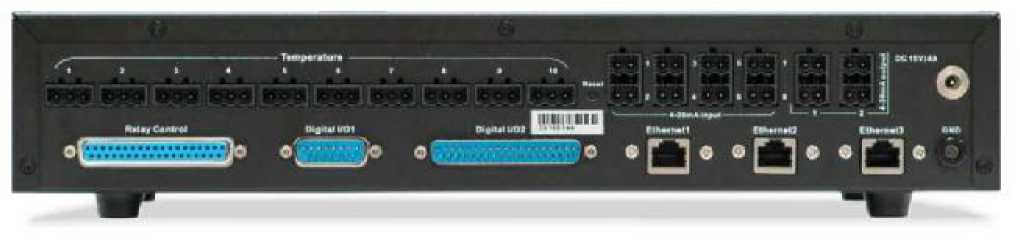

Рисунок № 1
Общие сведения
Дата публикации - 05.02.2022
Срок свидетельства - 30.01.2025
Номер записи - 176136
ID в реестре СИ - 1065258
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Весы ВСП4-1000
Производитель
Изготовитель - Фирма "Crystal Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№119 от 2020.01.30 Об утверждении типов средств измерений 77
Наличие аналогов СИ: Аппаратура многоканальная измерительная управляющая (SPIDER-101)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77299-20 Аппаратура многоканальная измерительная управляющая (SPIDER-101) Фирма "Crystal Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
67233-17 Системы управления виброиспытаниями и регистрации сигналов (ВС-407) ООО "Висом" (РОССИЯ г. Смоленск) |
|
77299-20 Аппаратура многоканальная измерительная управляющая (SPIDER-101) Фирма "Crystal Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
86258-22 Системы информационно-измерительные управляющие (ВС-407М) Общество с ограниченной ответственностью "Висом" (ООО "Висом") (РОССИЯ г. Смоленск) |
Все средства измерений Фирма "Crystal Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55958-13 18.12.2018 |
Анализаторы портативные, CoCo-80 Фирма "Crystal Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
77299-20 30.01.2025 |
Аппаратура многоканальная измерительная управляющая, SPIDER-101 Фирма "Crystal Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Аппаратура многоканальная измерительная управляющая (SPIDER-101)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура многоканальная измерительная управляющая (SPIDER-101)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное и автономное программное обеспечение (далее - ПО). Автономное ПО не является метрологически значимым и предназначено для выгрузки файлов и дистанционного управления.
Встроенное ПО, установленное во внутреннюю память аппаратуры, является метрологически значимым. Встроенное ПО является неотъемлемой и неотделимой частью аппаратуры. К нему отсутствует какой-либо доступ со стороны третьих лиц с помощью автономного ПО или интерфейса аппаратуры. Идентификация встроенного ПО не осуществляется.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
автономное ПО | |
|
Идентификационное наименование ПО |
DSP application |
EDM-Temperature Humidity Vibration |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.0.3.25 |
8.0.3.25 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Лист № 3 Всего листов 5 SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель аппаратуры в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре многоканальной измерительной управляющей SPIDER-101ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-156-19 «Аппаратура многоканальная измерительная управляющая SPIDER-101. Методика поверки», утвержденному ООО «ИЦРМ» 06.12.2019 г.
Основное средство поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде 70345-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус аппаратуры, как показано на рисунке 1, и (или) на свидетельство о поверке.
Изготовитель
Crystal Instruments Corporation, СШААдрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Заявитель
Индивидуальный предприниматель Туркалов Олег Игоревич (ИП Туркалов О. И.)ИНН 780433321692
Адрес: 192012, г. Санкт-Петербург, проспект Обуховской Обороны, д. 271, литера А, офис 809
Телефон: +7 (921) 301-78-15
E-mail: turkalov@go-ci.ru
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия аппаратуры заключается в нормированном аналого-цифровом преобразовании электрических сигналов силы постоянного тока, поступающих от первичных преобразователей тепловых величин и относительной влажности воздуха, в цифровые коды, и их дальнейшем пересчете в значения температуры и относительной влажности, их обработки, отображения и записи, а также подаче команд на исполнительные реле внешнего оборудования.
Аппаратура представляет собой моноблочный металлический корпус прямоугольной формы. На лицевой стороне расположены: кнопка включения/выключения питания, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP). На задней стороне расположены: 10 входных каналов для измерений сигналов от термопреобразователей сопротивления, 8 входных каналов для измерений аналоговых сигналов силы постоянного тока от преобразователей относительной влажности воздуха и 2 выходных канала силы постоянного тока для подачи команд на исполнительные реле внешнего оборудования, разъём для подключения питания, разъемы Ethernet, порт высокоскоростной передачи данных, разъем для дистанционного контактного аварийного выключателя и технологические разъемы для периферийных устройств.
При помощи сетевого коммутатора аппаратура может объединяться с аппаратурой многоканальной измерительной управляющей «Spider-80x» и «Spider-81» в единую информационно-измерительную управляющую систему с поддержкой измерения сигналов напряжения и частоты переменного тока, поступающих от первичных измерительных преобразователей механических, тепловых, время-частотных, угловых, геометрических, акустических и электрических величин и сигналов силы постоянного тока, поступающих от термопреобразователей сопротивления и преобразователей относительной влажности воздуха и одновременной генерации задающих сигналов для автоматического управления вибрационными испытательными установками с заданным соотношением входных/выходных сигналов и команд на исполнительные реле внешнего оборудования (испытательной климатической камеры) для поддержания заданных уровней температуры и относительной влажности воздуха.
Общий вид аппаратуры с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунке 1.
Место
пломбирования
Место
нанесения знака
поверки
несанкционированного доступа и нанесения знака поверки
Рисунок 1 - Общий вид аппаратуры с указанием мест пломбировки от
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов для измерений сигналов от термопреобразователей сопротивления |
10 |
|
Диапазон измерений сигналов от термопреобразователей сопротивления Pt100 с температурным коэффициентом а=0,00385 оС-1 по ГОСТ 6651-2009, Ом |
от 60,26 до 212,05 |
|
Пределы допускаемой относительной погрешности измерений сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009, % |
±0,5 |
|
Диапазон индикации сигналов от термопреобразователей сопротивления Pt100 с температурным коэффициентом а=0,00385 оС-1 по ГОСТ 6651-2009 в температурном эквиваленте, оС |
от -100 до +300 |
|
Количество каналов для измерений аналоговых сигналов силы постоянного тока |
8 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±0,4 |
|
Диапазон индикации относительной влажности, % |
от 0 до 100 |
|
Коэффициент пересчета измеренных значений силы постоянного тока в значения относительной влажности, %/мА |
6,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 50/60 от 13,5 до 16,5 |
|
Потребляемая мощность при питании от сети постоянного тока, Вт, не более |
15 |
|
Рабочие условия измерений:
|
от -10 до +55 от 30 до 80 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
370х80х216 |
|
Масса, кг, не более |
3,63 |
|
Средняя наработка на отказ, ч |
85 000 |
|
Средний срок службы, лет |
10 |
