Номер по Госреестру СИ: 77218-20
77218-20 Вольтметры
(АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405)
Назначение средства измерений:
Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405 (далее по тексту -вольтметры) предназначены для измерения напряжения переменного тока.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 211 | 257 | 1,22 |
| Юр. Лицо | Юридические лица | 84 | 84 | 1,00 |
| ООО ПРИСТ-ЕК | Юридические лица | 42 | 42 | 1,00 |
| ООО ТК ОЛДИС | Юридические лица | 20 | 20 | 1,00 |
| ООО Электронприбор | Юридические лица | 14 | 14 | 1,00 |
| АО "ДУКС" | Юридические лица | 12 | 14 | 1,17 |
| ООО СОЮЗ-ПРИБОР | Юридические лица | 9 | 11 | 1,22 |
| АО НПП Реф-Оптоэлектроника | Юридические лица | 6 | 8 | 1,33 |
| юр.лицо | Юридические лица | 6 | 8 | 1,33 |
| ООО ББРС.РУ | Юридические лица | 6 | 6 | 1,00 |
| ООО "КиП" | Юридические лица | 6 | 6 | 1,00 |
| ООО Тех финанс | Юридические лица | 6 | 6 | 1,00 |
| Акционерное общество "ВОЕНТЕЛЕКОМ" | Юридические лица | 5 | 9 | 1,80 |
| АО ПО УОМЗ ИНН 6672315362 | Юридические лица | 5 | 6 | 1,20 |
| ООО Научные приборы и системы | Юридические лица | 5 | 5 | 1,00 |
| АО "Радиозавод" | Юридические лица | 4 | 4 | 1,00 |
| ООО ДСП-СОФТ | Юридические лица | 4 | 4 | 1,00 |
| АО "Концерн "Океанприбор" | Юридические лица | 3 | 8 | 2,67 |
| АО "Концерн "Автоматика" | Юридические лица | 3 | 8 | 2,67 |
| ПАО "Агрегат" | Юридические лица | 3 | 5 | 1,67 |
| ООО Терра Импэкс | Юридические лица | 3 | 3 | 1,00 |
| АО НТЦ ПРОМТЕХАЭРО | Юридические лица | 3 | 3 | 1,00 |
| ООО ВиКонт | Юридические лица | 3 | 3 | 1,00 |
| ООО МК ЗЕНИТ-ЭЛЕКТРО | Юридические лица | 3 | 3 | 1,00 |
| ООО МАКСПРОФИТ | Юридические лица | 3 | 3 | 1,00 |
| АО «СУЭНКО» | Юридические лица | 3 | 3 | 1,00 |
| Акционерное общество "СЕВЕРНЫЙ РЕЙД" | Юридические лица | 3 | 3 | 1,00 |
| АО "НИТИ "Авангард" | Юридические лица | 3 | 3 | 1,00 |
| ПАО "Дальприбор" | Юридические лица | 3 | 3 | 1,00 |
| ПАО "МЗИК" | Юридические лица | 3 | 3 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7128caf1-8952-3450-e35f-a771d878c3df | 77218-20 | 2024-10-16 | — | актуальная |
| 541e5030-b5fe-207e-4d6a-ac0704d05a71 | 77218-20 | 2020-05-07 | 2024-10-16 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 16.10.2024
Срок свидетельства - 16.01.2030
Номер записи - 176055
ID в реестре СИ - 1065339
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
АКИП-2402, АКИП-2405, АКИП-2401, АКИП-2404, Вольтметр АКИП-2402, Нет модификации, Вольтметр АКИП-2401, мод. АКИП-2402, АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405, 2402, АКИП-2024, АКИП-2401, АКИП-2402, АКИП-2404, ААКИП-2405; АКИП-2401, Без модификации
Изготовитель - Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кол-во поверок - 874
Выдано извещений - 5
Кол-во периодических поверок - 421
Кол-во средств измерений - 586
Кол-во владельцев - 48
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
№51 от 2020.01.22 Об утверждении типов средств измерений 43 (2020)
№2434 от 2024.10.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№1212 от 2026.06.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77218-20 Вольтметры (АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405) Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
80604-20 Милливольтметры (ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68025-17 17.07.2027 |
Генераторы импульсов , серии АКИП-3300 Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
68366-17 15.08.2027 |
Измерители нелинейных искажений, АКИП-4501 Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75631-19 24.07.2029 |
Частотомеры электронно-счетные, серии Ч3-85 Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
77218-20 16.01.2030 |
Вольтметры, АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405 Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 2 | 1 | 9 | 0 | 10 | 1 | 9 | |
| ООО "МИРУАР" (RA.RU.320061) | 85 | 5 | 84 | 1 | 0 | 85 | 84 | 1 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПРИСТ" (RA.RU.312058) | 363 | 14 | 337 | 16 | 0 | 357 | 331 | 16 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "ДАЛЬПРИБОР" (РОСС RU.0001.310028) | 3 | 0 | 2 | 0 | 3 | 0 | 2 | |||
| ПАО "МЗИК" (0659) | 14 | 2 | 0 | 14 | 0 | 10 | 0 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 2 | 8 | 0 | 9 | 2 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 13 | 4 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ОАО "ВЗРТО" (RA.RU.312536) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ДУКС" (RA.RU.311966) | 92 | 8 | 0 | 92 | 0 | 14 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 1 | 20 | 0 | 13 | 0 | 13 | ||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 17 | 7 | 0 | 17 | 0 | 11 | 0 | 11 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КБ "ЛУЧ" (RA.RU.314068) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "ЦМ" (RA.RU.310581) | 3 | 1 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "УПКБ "ДЕТАЛЬ" (1438) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "КАЛУГАПРИБОР" (RA.RU.311644) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 9 | 2 | 7 | 0 | 8 | 1 | 7 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 31 | 6 | 0 | 31 | 1 | 29 | 0 | 29 | ||
| АО "ВЗРТО" (RA.RU.312536) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 15 | 4 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 23 | 11 | 0 | 23 | 1 | 7 | 0 | 7 | ||
| ПАО "НПО "СТРЕЛА" (RA.RU.314701) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| АО "НПЦАП" (RA.RU.311895) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "РАДИОЗАВОД" (RA.RU.310684) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "АОМЗ" (RA.RU.311207) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 5547 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8651 | 5547 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1580 | 5547 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
7764 | 5547 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8363 | 5547 |
Программное обеспечение вольтметров установлено на внутренний контроллер и служит для: управления режимами работы, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер ПО) АКИП-2401, АКИП-2402 АКИП-2404, АКИП-2405 |
V.100 и выше V2019.1.0 и выше |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на переднюю панель вольтметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053
Техническая документация изготовителя
осуществляется по документу ПР-30-2019МП «ГСИ. Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405. Методика поверки», утвержденному АО «ПриСТ» 30 октября 2019 г.
Основные средства поверки:
- калибратор переменного напряжения В1-29 (регистрационный номер в
Федеральном информационном фонде (регистрационный №) 11029-92, 2 разряд по ГПС согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053);
- калибратор многофункциональный Fluke 5522A (регистрационный № 70345-18, 2 разряд по ГПС согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053).
Принцип действия вольтметров основан на преобразовании измеряемого переменного высокочастотного напряжения в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.
Конструктивно вольтметры выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.
На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками. На задней панели вольтметров расположены разъем пинания от сети переменного тока и интерфейс дистанционного управления.
Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт).
Модификации вольтметров отличаются диапазоном частот измеряемого напряжения.
Фотографии общего вида вольтметров и место нанесения знака утверждения типа представлены на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям вольтметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунках 3 и 4.

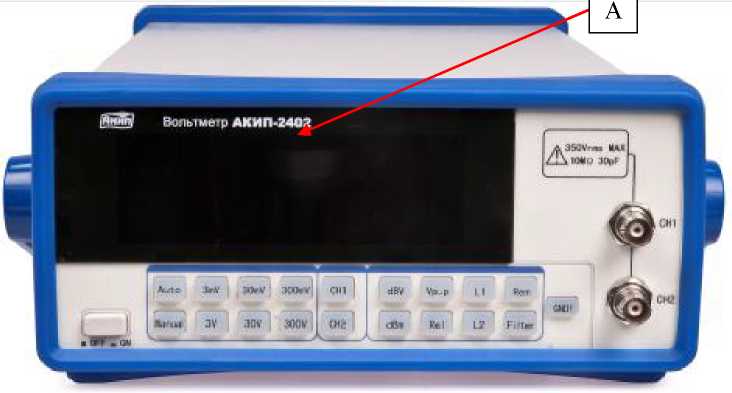

Рисунок 1 - Общий вид вольтметров АКИП-2401, АКИП-2402 и место нанесения знака утверждения типа (А)

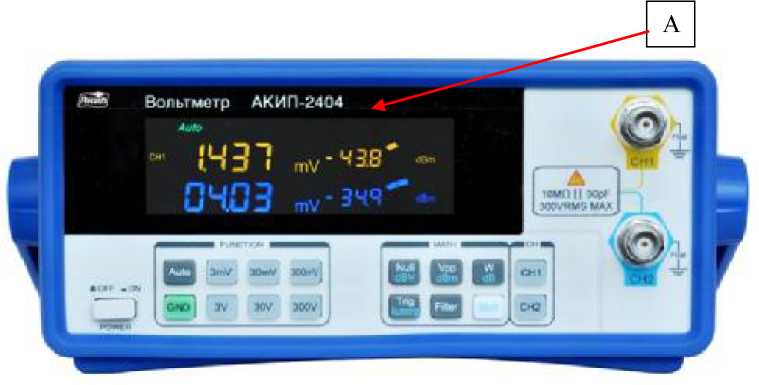

Рисунок 2 - Общий вид вольтметров АКИП-2404, АКИП-2405 и место нанесения знака утверждения типа (А)
Б

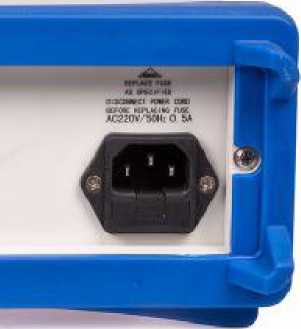

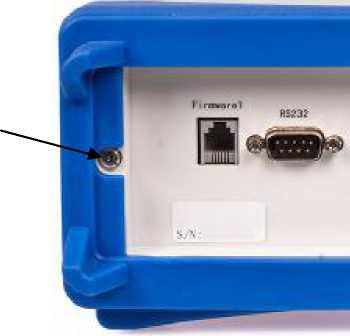

Рисунок 3 - Вид задней панели вольтметров АКИП-2401, АКИП-2402 и место пломбировки от несанкционированного доступа (Б)
Б
►

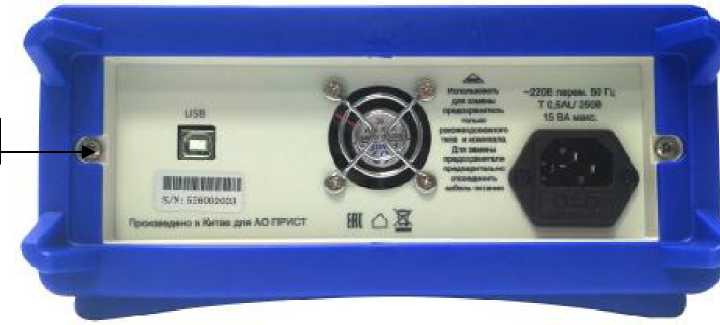

Рисунок 4 - Вид задней панели вольтметров АКИП-2404, АКИП-2405 и место пломбировки от несанкционированного доступа (Б)
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Количество измерительных каналов |
2 | |||||
|
Диапазон частот, Гц АКИП-2401, АКИП-2404 АКИП-2402 АКИП-2405 |
от 5 до 3^106 от 5 до 5^106 от 5 до 6А06 | |||||
|
Входное сопротивление/емкость |
10 МОм / 30 пФ | |||||
|
Верхние пределы диапазонов измерений напряжения1) (переключаемые или автовыбор) |
3 мВ |
30 мВ |
300 мВ |
3 В |
30 В |
300 В |
|
Разрешение, мВ (переключаемое) |
0,001; 0,0001 |
0,01; 0,001 |
0,1; 0,01 |
1; 0,1 |
10 1 |
100 10 |
|
Примечания 1) Среднее квадратическое значение. | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Верхний предел частоты входного сигнала, Гц для значений измеряемого входного напряжения: не более 7 В св. 7 до 300 В св. 300 В2) |
Fb 100 кГц 10 кГц |
|
Пределы допускаемой абсолютной погрешности измерений напряжения синусоидального сигнала в диапазоне частот: от 5 до 100 Гц не включ. от 100 Гц до 500 кГц не включ. от 500 кГц до 2 МГц не включ. от 2 до 3 МГц не включ. от 3 до 5 МГц не включ. от 5 до 6 МГц включ. |
±(0,025/их+0,008/ипр) ±(о,015/их+0,005/ипр) ±(0Жих+0,0Гипр) ±(о,03^их+0,0Гипр) ±(о,04/их+0,02/ипр) ±(о,05/их+0,04/ипр) |
|
Нормальные условия измерений:
|
от +18 до +28 80 от 84,0 до 106,7 |
|
Примечания 2) Максимально допустимое напряжение на пределе измерения 300 В: 350 В - для АКИП-2401, АКИП-2402, АКИП-2405; 400 В - для АКИП-2404; Fb - значение верхнего предела диапазона частот для модификации вольтметра; Ux - измеряемое значение напряжения, В; ипр - значение верхнего предела диапазона измерения, В. | |
Таблица 3 - Основные технические характеристики и условия применения
|
Наименование характеристики |
Значение |
|
Рабочие условия применения:
|
от +5 до +40 90 от 84,0 до 106,7 |
|
Масса, кг, не более АКИП-2401, АКИП-2402 АКИП-2404, АКИП-2405 |
3 3,9 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
260x106x375 |
|
Питание от сети переменного тока напряжение, В частота, Гц |
220 (±10 %) 50(±5 %) |
|
Потребляемая мощность, В • А, не более |
20 |
