Сведения о средстве измерений: 54176-13 Комплекты мер внутриглазного давления механических

Номер по Госреестру СИ: 54176-13
54176-13 Комплекты мер внутриглазного давления механических
(КМВГДм-01)

Назначение средства измерений:
Комплекты мер внутриглазного давления механических КМВГДм-01 (далее - комплекты мер) предназначены для задания дискретных значений давления при поверке, испытаниях и калибровке тонометра внутриглазного давления через веко ТВГД-02 и других приборов, принцип действия которых основан на определении внутриглазного давления через механическую жесткость глаза.

сертификация программного обеспечения
Внешний вид. Комплекты мер внутриглазного давления механических, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 1
Внешний вид. Комплекты мер внутриглазного давления механических, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 2

Общие сведения

Дата публикации - 25.02.2020
Срок свидетельства - 20.06.2029
Номер записи - 176021
ID в реестре СИ - 1065430
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, -,

Производитель

Изготовитель - Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ")
Страна - РОССИЯ
Населенный пункт - Рязанская обл., р.п. Елатьма
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 20
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№60 от 2020.01.23 О внесении изменений в описание типа СИ и переоформлении свидетельства об утверждении типа Комплекты мер внутриглазного давления механических КМВГДм-01

№860 от 2015.07.22 О внесении изменений в описание типа на систему автоматизированную информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "Группа "Илим" в г. Братске

№794 от 2013.07.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54133-13,54134-13 по54140-13,32301-13,14531-13,54141-13 по 54143-13,29900-13,24424-08,54144-13 по 54155-13,35784-13,54156-13 по 54167-13,53451-13,54168-13 по 54174-13,22565-13,22563-13,54175-13,54176-13,38718-13,54177-13 по 54182-13,44290-13)

№2204 от 2020.12.23 О внесении изменений в описание типа на Тонометры внутриглазного давления ТВГД-02

№1101 от 2023.05.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)

Наличие аналогов СИ: Комплекты мер внутриглазного давления механических (КМВГДм-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
54176-13
20.06.2029
Комплекты мер внутриглазного давления механических, КМВГДм-01
Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма)
ОТ
МП
2 года
62738-21
28.05.2026
Тонометры внутриглазного давления, ТВГД-02
Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма)
ОТ
МП
1 год
89919-23
05.09.2028
Комплекты мер внутриглазного давления механических, КМВГДм-02
Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма)
ОТ
МП
2 года
94031-24
11.12.2029
Тонометры внутриглазного давления, "Тонотест"
Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма)
ОТ
МП
1 год

Кто поверяет Комплекты мер внутриглазного давления механических (КМВГДм-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИОФИ"
(RA.RU.311485)
РСТ
  • -
  • Нет модификации
  • 17 11 5 0 17 11 5
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • Нет модификации
  • -
  • 43 3 28 15 0 42 28 14

    Стоимость поверки Комплекты мер внутриглазного давления механических (КМВГДм-01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на внешней стороне футляра комплекта методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплектам мер внутриглазного давления механическим КМВГДм-01

    ГОСТ Р ИСО 8612-2010 Приборы офтальмологические. Тонометры

    ГИКС.404711.101 ТУ Комплект мер внутриглазного давления механических КМВГДм-01. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 25.Д4-13 «Комплекты мер внутриглазного давления механических КМВГДм-01. Методика поверки» с изменением № 1 утвержденному ФГУП «ВНИИОФИ» 25 сентября 2019 г.

    Основные средства поверки:

    • - весы неавтоматического действия MS, ML, ML 54T (рег. № 58016-14), максимальная нагрузка 52 г, минимальная нагрузка 0,01 г, предел допускаемой погрешности в диапазоне от 0,001 до 50 г ±0,5 мг, в диапазоне свыше 50 до 52 г ±1 мг

    • - штангенциркуль ШЦЦ-1 -250-0,01 (рег. № 52058-12), диапазон измерения от 0 до 250 мм; предел допускаемой погрешности ±0,01 мм.;

    • - микрометр гладкий с ценой деления 0,01 мм МК-25 (рег. № 287-02), диапазон измерений от 0 до 25 мм, предел допускаемой абсолютной погрешности измерения ±2,0 мкм;

    • - осциллограф цифровой 54622D (рег. № 24152-02), диапазоны коэффициента отклонения от 1 мВ/дел до 5 В/дел, диапазон коэффициента развертки от 5 мкс/дел до 10 мс/дел; полоса пропускания от 0 до 100 МГц.

    Допускается применение аналогических средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Акционерное общество «Елатомский приборный завод» (АО «ЕПЗ») ИНН 6204001412
    Адрес: 391351, Рязанская область, р.п. Елатьма, ул. Янина, д. 25 Телефон (факс): +7 (4912) 513-565/+7 (4912) 205-190
    Web-сайт: http://www.elamed.com

    Испытательный центр

    : Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    Е-mail: vniiofi@vniiofi.ru

    Принцип действия комплектов мер основан на сравнении измеренного прибором значения внутриглазного давления с номинальным значением, указанным в свидетельстве о поверке на комплект, в результате чего определяют погрешность прибора.

    Комплект мер состоит из четырех мер внутриглазного давления (далее - ВГД) механических, настроенных на фиксированные значения механической жесткости. Индекс меры соответствует значению внутриглазного давления меры: «07» - 7 мм рт. ст; «16» -16 мм рт.ст.; «23» - 23 мм рт.ст.; «50» - 50 мм рт.ст.

    Мера ВГД представляет собой специальную плоскую пружину, определенным образом закрепленную в корпусе. Основой меры является плоская металлическая пружина, механическая жесткость которой равна механической жесткости оболочек глаза при внутриглазном давлении. Механическая жесткость пружины определяется материалом, из которого она изготовлена и геометрией пружины. Параметр, по которому калибруется пружина - рабочая длина пружина. После настройки рабочей длины, пружина фиксируется винтами в корпусе.

    Для предотвращения несанкционированного изменения параметра производится опломбирование фиксирующих элементов посредством пломб.

    Маркировка мер ВГД указывается на этикетке, наклейной на корпусе.

    В комплект входят два «образца-свидетеля» длины, которые используются при расчете механической жесткости мер ВГД.

    Все вышеуказанные меры устанавливаются в ячейки футляра, на внешней стороне которого указаны товарный знак предприятия-изготовителя, наименование и обозначение комплекта. Заводской номер комплекта и год выпуска указывается с обратной стороны футляра.

    Общий вид комплекта мер представлен на рисунке 1.

    Схема маркировки представлена на рисунке 2.

    Внешний вид. Комплекты мер внутриглазного давления механических (КМВГДм-01), http://oei-analitika.ru

    Место пломбировки от несанкционированного доступа

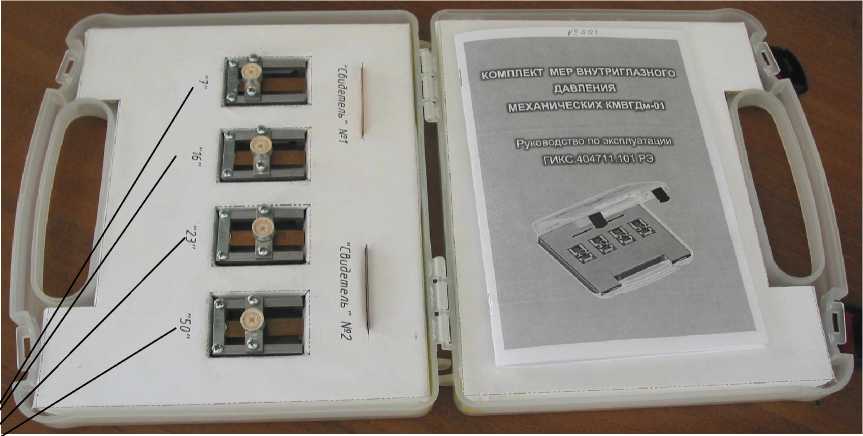

    Рисунок 1 - Общий вид Комплектов мер внутриглазного давления КМВГДм-01 и места пломбировки мер внутриглазного давления от несанкционированного доступа

    Внешний вид. Комплекты мер внутриглазного давления механических (КМВГДм-01), http://oei-analitika.ru

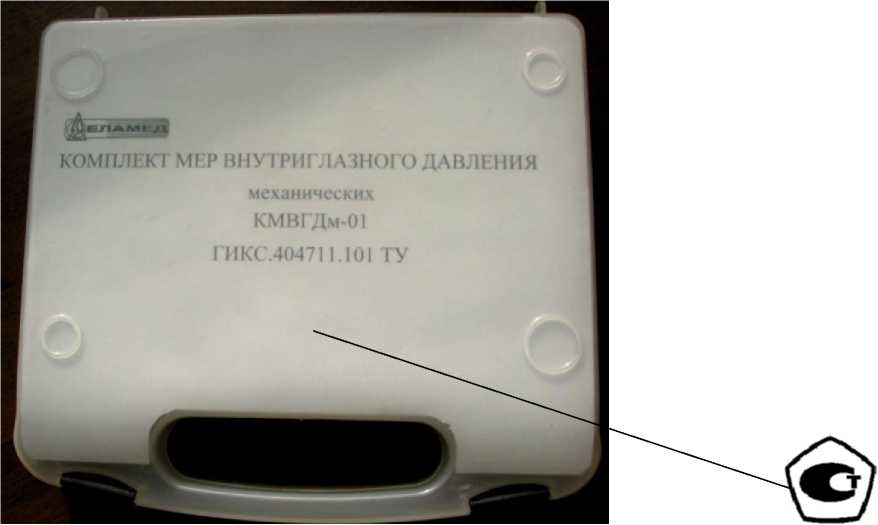

    Рисунок 2 - Схема маркировки комплекта мер

    Программное обеспечение отсутствует.


    Таблица 4 - Комплектность средств измерений

    Наименование

    Обозначение

    Количество

    Мера ВГД с индексом «07»

    ГИКС.301179.101

    1 шт.

    Мера ВГД с индексом «16»

    ГИКС.301179.101-01

    1 шт.

    Мера ВГД с индексом «23»

    ГИКС.301179.101-02

    1 шт.

    Мера ВГД с индексом «50»

    ГИКС.301179.101-03

    1 шт.

    Устройство для контроля тонометра внутриглазного давления

    ГИКС.304139.001

    1 шт.

    Свидетель №1

    ГИКС.741131.001

    1 шт.

    Свидетель №2

    ГИКС.741131.001-01

    1 шт.

    Футляр

    ГИКС.323366.003

    1 шт.

    Руководство по эксплуатации

    ГИКС.404711.101 РЭ

    1 экз.

    Методика поверки

    МП 25.Д4-13 с

    изменением № 1

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение внутриглазного давления (ВГД) мер комплекта, мм рт.ст.

    7; 16; 23; 50

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведения внутриглазного давления, мм рт. ст.

    ±1,7

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ДхШхВ), мм, не более

    275x220x82

    Масса, кг, не более

    2,2

    Условия эксплуатации:

    • - диапазон рабочих температур, оС

    • - относительная влажность воздуха при температуре +25 оС, %, не более

    • - атмосферное давление, кПа

    от +10 до +35

    80

    от 84 до 106
