Сведения о средстве измерений: 77696-20 Датчики крутящего момента силы

Номер по Госреестру СИ: 77696-20
77696-20 Датчики крутящего момента силы
(2113-200К, 2114-300К)

Назначение средства измерений:
Датчики крутящего момента силы модификаций 2113-200К, 2114-300К (в дальнейшем датчики) предназначены для измерений крутящего момента силы.

сертификация программного обеспечения
Внешний вид. Датчики крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики крутящего момента силы
Рисунок № 1

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства -
Номер записи - 176566
ID в реестре СИ - 1140650
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, 2114-300К, 2113-200К, 2113-200K,

Производитель

Изготовитель - Фирма "Honeywell International Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№433 от 2020.03.03 Приказ об утверждении типов средств измерений

Наличие аналогов СИ: Датчики крутящего момента силы (2113-200К, 2114-300К)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Honeywell International Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17339-12
24.01.2017
Системы измерительно-управляющие, ExperionPKS, ExperionHS, ExperionLS
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
19536-13
28.02.2018
Контроллеры , UDC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39452-08
01.01.2014
Модули комбинированные аналоговых/ дискретных выходов, XYR 5000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39609-08
01.01.2014
Преобразователи температуры беспроводные, XYR5000 мод. WT531x, WT532x, WT533x, WT534x
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39610-08
01.01.2014
Преобразователи аналоговых сигналов измерительные беспроводные, XYR5000 мод. WI551, WI552, WI533, WI554
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
44697-10
01.08.2015
Анализаторы растворенного кислорода, DirectLine 424, DirectLine 425
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
44710-10
01.08.2015
Кондуктометры промышленные, DirectLine 423, APT2000CC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
44711-10
01.08.2015
pH-метры промышленные, APT2000PH, DirectLine 421, DirectLine 422
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50120-12
02.05.2022
Преобразователи давления измерительные беспроводные, XYR6000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев
56127-14
15.01.2019
Расходомеры-счетчики массовые, VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
56280-14
14.12.2024
Расходомеры электромагнитные, VersaFlow серии Mag-1000 и Mag-4000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
56281-14
14.12.2024
Расходомеры-счетчики вихревые, VersaFlow Vortex-100
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
56282-14
14.12.2024
Расходомеры ультразвуковые накладные, VersaFlow Sonic-1000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
56481-14

Система измерительно-управляющая, ExperionPKS
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
68381-17

Датчики частоты вращения , 3090A
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
68988-17
24.10.2022
Газоанализаторы портативные, BW мод. GasAlertClipExtreme, GasAlertExtreme, GasAlertQuattro, GasAlertMicroClip, GasAlertMax XT II, GasAlertMicro5, Clip, Clip Real Time, Clip4
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69557-17
04.12.2022
Газоанализаторы портативные фотоионизационные, MiniRAE Lite, MiniRAE 3000, UltraRAE 3000, ppbRAE 3000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74561-19
01.04.2024
Контроллеры , UDC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
77696-20

Датчики крутящего момента силы, 2113-200К, 2114-300К
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Датчики крутящего момента силы (2113-200К, 2114-300К)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • 2113-200К
  • 2113-200K
  • Нет модификации
  • 2114-300К
  • 15 3 1 14 0 12 1 11

    Стоимость поверки Датчики крутящего момента силы (2113-200К, 2114-300К)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений


    Нормативные и технические документы

    Изготовитель

    Фирма «Honeywell International Inc.», США
    Адрес: 1985 Douglas Drive North Golden Valley, MN 55422
    Телефон: +1 614-850-5000
    Web-сайт: www.honeywell.com
    E-mail: info.tm@honeywell.com

    Заявитель


    Общество с ограниченной ответственностью «АКС Индастриз»
    (ООО «АКС Индастриз»)
    ИНН 7733745180
    Адрес: 125373, г. Москва, Бульвар Яна Райниса, Дом 43, корпус 1, помещение II, комн. № 4, 2 этаж, офис 3/4А
    Телефон: +7 (499) 391 5990, +7 (926) 234 7871
    Web-сайт: www.aks-industries.com
    E-mail: oparinova@aks-industries.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
    (ФБУ «Нижегородский ЦСМ»)
    Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
    Телефон: +7 800-200-22-14
    Web-сайт: http://www.nncsm.ru

    Принцип действия датчиков крутящего момента силы модификаций 2113-200К, 2114-300К основан на преобразовании момента силы, приложенного к упругому элементу датчика, в электрический сигнал разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах измерительного тела. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.

    Конструктивно измерительное упругое тело датчиков и фланцы для ввода крутящего момента изготовлены в виде одной детали. Электрические сигналы разбаланса поступают на разъем на корпусе датчика и далее по кабелю передаются на внешний измерительный усилитель.

    Датчики модификаций 2113-200К и 2114-300К отличаются габаритными размерами и массой, остальные характеристики идентичны.

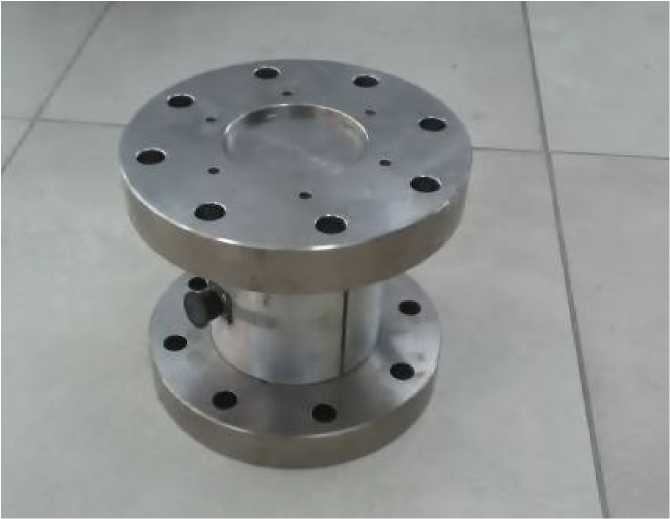

    Внешний вид датчиков представлен на рисунке 1.

    Внешний вид. Датчики крутящего момента силы (2113-200К, 2114-300К), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков

    Пломбирование датчиков не предусмотрено. Конструкция датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Датчики крутящего момента силы модификаций 2113-200К, 2114-300К

    -

    3 шт.

    Моментовводящие переходные элементы

    -

    4 шт.

    Паспорт

    -

    3 экз.

    Методика поверки

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений крутящего момента силы, Н^м

    от 1000 до 20000

    Пределы допускаемой приведенной погрешности измерений крутящего момента силы, %

    ±0,5

    Примечание - в качестве нормирующего значения принято верхнее значение диапазона измерений

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    модификация

    2113-200К

    модификация

    2114-300К

    Значение выходного сигнала, при напряжении питания 5,0 В и максимальном крутящем моменте 20000 Н^м, мВ

    10,0

    7,5

    Номинальная чувствительность, мВ/В

    2,0

    1,5

    Отклонение от номинальной чувствительности, мВ/В

    ±0,5

    ±0,5

    Напряжение питания постоянного тока, В

    от 5,0 до 10,0

    Габаритные размеры, мм, не более:

    - диаметр

    248

    357

    - высота

    216

    267

    Масса, кг, не более

    37

    98

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха, %

    не более 80

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    40000
