Номер по Госреестру СИ: 77588-20
77588-20 Машины испытательные
(DVT DEVOTRANS)
Назначение средства измерений:
Машины испытательные марки DVT DEVOTRANS (далее - машины) предназначены для измерений силы, перемещений подвижной траверсы, регулирования скорости перемещений подвижной траверсы, а также измерений деформации образца при проведении механических испытаний образцов.
Аналитический паспорт типа средства измерений
77588-20 — Машины испытательные
DVT DEVOTRANS
Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi"
ТУРЦИЯ
МПИ: 1 год
Действует
21
организаций30
владельцев2
версий99
Всего поверок
по агрегатам с 2010 года
10
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
21
Организаций-поверителей
эффективное число: 10.9
30
Владельцев СИ
эффективное число: 9
53
Экземпляров СИ
по агрегатам владельцев / организаций
69.7%
Периодические поверки
первичные: 25.3%
0%
Непригодность
0 извещений
76.8%
Поверки юрлиц
доля в общем объёме
7 256 ₽
Средневзвешенная цена
медиана: 7 499 ₽
100%
Покрытие ценами
расчётный известный объём: 173 169 ₽
2 020,8 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
921
Концентрация поверителей
HHI; доля топ-5: 54.5%
1 114
Концентрация владельцев
HHI; доля топ-5: 49.1%
47
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 99 поверок; пик пришёлся на 2024 год (25).
- Последний завершённый год показал снижение на 8% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 35.7%.
- Рынок представлен 21 организациями; концентрация низкая (HHI 921), доля топ-5 — 54.5%.
- В базе найдено 30 владельцев и 53 экземпляров СИ; доля пяти крупнейших владельцев — 49.1%.
- Средневзвешенная цена поверки — 7 256 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 173 169 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 020,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2024 — 25
Долгосрочный CAGR: 35.7%
Активных версий: 1
Ценовой диапазон: 5 230–7 499 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 16 | 27 | 1,69 |
| ООО "ГалоПолимер Кирово-Чепецк" | Юридические лица | 3 | 4 | 1,33 |
| ООО "ПАРАМЕТР" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Ликом" | Юридические лица | 2 | 5 | 2,50 |
| ООО "БИАКСПЛЕН" | Юридические лица | 2 | 4 | 2,00 |
| ООО «БИАКСПЛЕН» | Юридические лица | 2 | 2 | 1,00 |
| ООО «Параметр» | Юридические лица | 2 | 2 | 1,00 |
| ООО "Альфа Горизонт" | Юридические лица | 1 | 4 | 4,00 |
| Юр. Лицо | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "Башкирская содовая компания" | Юридические лица | 1 | 3 | 3,00 |
| ТН-ШИНГЛАС САРАТОВ ООО | Юридические лица | 1 | 2 | 2,00 |
| ООО «НПО Точприбор» | Юридические лица | 1 | 2 | 2,00 |
| ООО "Андритц" | Юридические лица | 1 | 2 | 2,00 |
| Филиал ООО "Завод Лоджикруф" | Юридические лица | 1 | 1 | 1,00 |
| ООО "МЕДИТЕЛЛ" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "ПРОИЗВОДСТВЕННО-ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ "МОДЕРАМ" | Юридические лица | 1 | 1 | 1,00 |
| АО «ВМП «АВИТЕК» | Юридические лица | 1 | 1 | 1,00 |
| ООО "КубРотоПак" | Юридические лица | 1 | 1 | 1,00 |
| филиал "ООО "ЗАВОД ЛОДЖИКРУФ" ПИР г. Рязань | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ЮРЬЕВ-ПОЛЬСКАЯ ТКАЦКО-ОТДЕЛОЧНАЯ ФАБРИКА "АВАНГАРД" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ГалоПолимер Кирово-Чепецк» | Юридические лица | 1 | 1 | 1,00 |
| ООО ПК "Альфа Групп" | Юридические лица | 1 | 1 | 1,00 |
| АО "ТИЗОЛ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Точприбор Северо-Запад" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ПАРАМЕТР" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "НЗХК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "МАРС" | Юридические лица | 1 | 1 | 1,00 |
| АО ПКО "Теплообменник" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ПОЛИТЕХМЕД" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Интехсерт-Легпром», ИНН 7720938280 | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9a5d46c0-baac-4856-a9f6-3a49e2ecfbd2 | 77588-20 | 2024-12-18 | — | актуальная |
| 764d46ad-10be-ef36-b017-798a840cf96b | 77588-20 | 2020-05-07 | 2024-12-18 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

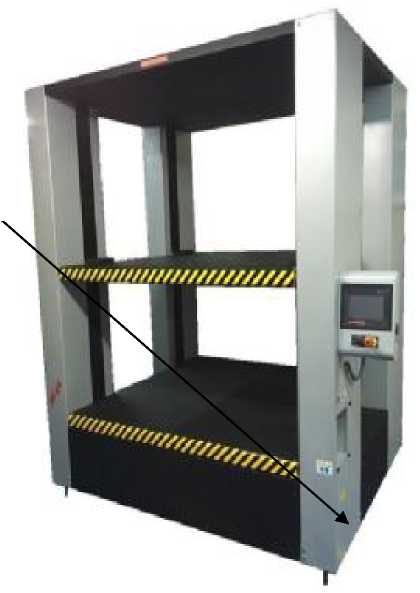

Внешний вид.
Машины испытательные
Рисунок № 1

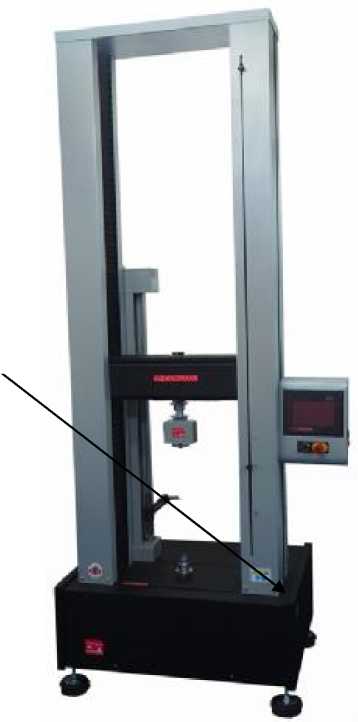

Внешний вид.
Машины испытательные
Рисунок № 2

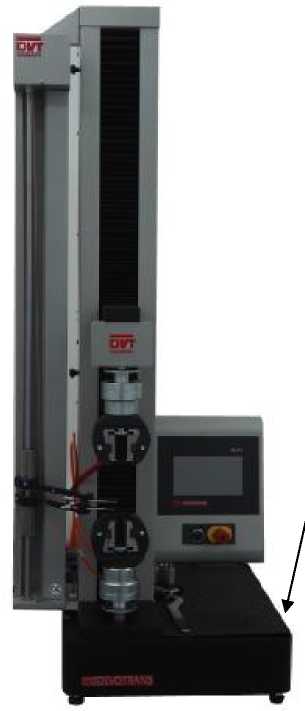

Внешний вид.
Машины испытательные
Рисунок № 3

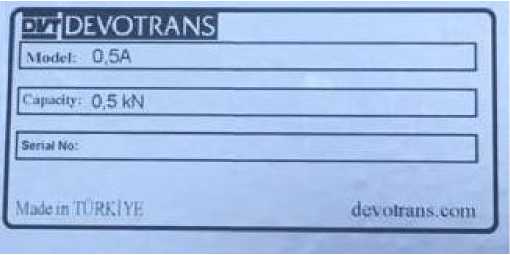

Внешний вид.
Машины испытательные
Рисунок № 4

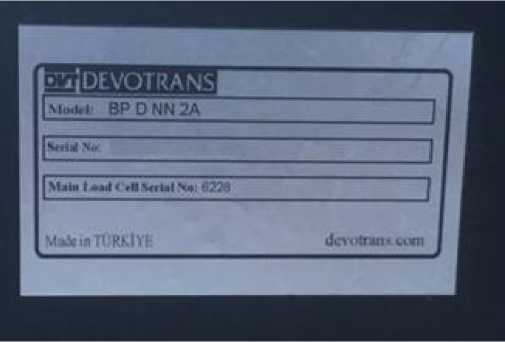

Внешний вид.
Машины испытательные
Рисунок № 5
Общие сведения
Дата публикации - 18.12.2024
Срок свидетельства - 25.02.2030
Номер записи - 176458
ID в реестре СИ - 1140758
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BP D NN 1A, BP D NN 0,5B, DVT DEVOTRANS DVT GP D NN, DVT BP D NN 0,5B, FU D NU 100B (10B), FU D NN 100A, GP D GU 10A, DVT DEVOTRANS, DVT BP D NN 1B DEVOTRANS, DVT BP D NN, BP-D-NN-2.5B, BP D NN 2В (100N B), BP D NN 0,2В, FU D NN 250A (2,5A), BP D NN 2А, FU D N U 100B (10B), DVT DEVOTRANS GP D NU 10B(5B), DVT DEVOTRANS GP D NN 10kN/1kN/0.5-0.2kN-CKSIII, DVT DEVOTRANS GP D NN 10B, DVT DEVOTRANS GP D GU 10A
Производитель
Изготовитель - Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 99
Выдано извещений - 0
Кол-во периодических поверок - 69
Кол-во средств измерений - 62
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№390 от 2020.02.25 Об утверждении типов средств измерений 113
№2989 от 2024.12.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Машины испытательные (DVT DEVOTRANS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77588-20 Машины испытательные (DVT DEVOTRANS) Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
40267-08 Машины для испытания конструкционных материалов ("УТС 110М") Общество с ограниченной ответственностью «Тестсистемы»(ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
77588-20 Машины испытательные (DVT DEVOTRANS) Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
56294-14 Машины для испытания конструкционных материалов ("УТС 111") Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
77588-20 Машины испытательные (DVT DEVOTRANS) Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
58225-14 Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
77588-20 Машины испытательные (DVT DEVOTRANS) Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
65119-16 Машины универсальные испытательные (УТС 112) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
77588-20 Машины испытательные (DVT DEVOTRANS) Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77588-20 25.02.2030 |
Машины испытательные, DVT DEVOTRANS Фирма "Devotrans Elektrik Makineleri Sanayi Ticaret Limited Sirketi" (ТУРЦИЯ ) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Машины испытательные (DVT DEVOTRANS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ЗИП» (RA.RU.312915) | 13 | 1 | 5 | 8 | 0 | 9 | 5 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 15 | 2 | 0 | 11 | 10 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 3 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ММЗ" (RA.RU.311607) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 1 | 1 | 5 | 0 | 4 | 1 | 3 | ||
| ООО "ОТГ" (RA.RU.315052) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "НЗХК" (RA.RU.311424) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные (DVT DEVOTRANS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8891 | 7499 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
8436 | 7499 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5170 | 7499 |
Программное обеспечение
Машины имеют встроенное программное обеспечение «CKS DLC» (далее - ПО) (микропрограмма сенсорного блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, хранение и представление измерительной информации.
Дополнительно для работы с машинами может использоваться программное обеспечение «CKS», устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «CKS DLC» - «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «CKS» - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационное наименование ПО |
«CKS DLC» |
«CKS» |
|
Номер версии (идентификационный номер ПО), не ниже |
5.2.2-BE |
3.0.3 |
|
Цифровой идентификатор ПО |
45761854732 |
98F3B72D-BFA9-4AF6- B4AF-AFF680C5D439 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус машин.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным марки DVT DEVOTRANS
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «DEVOTRANS ELEKTRiK MAKiNELERi SANAYi TiCARET LiMiTED §iRKETi», Турция
Поверка
Поверкаосуществляется по документу МП АПМ 15-19 «Машины испытательные марки DVT DEVOTRANS. Методика поверки», утвержденному ООО «Автопрогресс-М» 10.04.2019 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 % или ПГ ±0,24 %;
-
- рабочие эталоны единицы массы 4 разряда по ГОСТ 8.021-2015, класса точности М1 по ГОСТ OIML R-111-1-2009;
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1А0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- индикатор многооборотный 1 МИГ, класс точности 1 (рег. № 1220-91);
-
- рулетка измерительная металлическая UM3M, КТ 3, (рег. № 67910-17);
-
- секундомер механический СОПпр-2а, класс точности 3, (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«DEVOTRANS ELEKTRiK MAKiNELERi SANAYi TiCARET LiMiTED §iRKETi», Турция
Адрес: Topkapi Mahallesi, Cevizlibag Yilanliayazma Yolu 18/73, 34010 Zeytinburnu/Istanbul, Turkey
Юридический адрес: Maltepe Mahallesi, Yilanli Ayazma Sok. Yildiz San Sitesi 18/-73-7680-104, 34010 Zeytinburnu/Istanbul, Turkey
Тел.: +90 (212) 482-09-88
E-mail: devotrans@devotrans.com
Заявитель
Общество с ограниченной ответственностью «Точприбор Северо-Запад»
(ООО «Точприбор Северо-Запад»)
ИНН 7839398272
Адрес: 190121, г. Санкт-Петербург, пер. Дровяной, д.20, пом. 4-Н
Тел./факс: +7 (812) 677-55-10
E-mail: info@tochpribor-nw.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М »)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машины основан на преобразовании нагрузки, приложенной к испытываемому образцу, тензорезисторным датчиком силы (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально этой нагрузке. Измерение перемещения подвижной траверсы осуществляется датчиком перемещения, связанным с ходовым винтом. Датчик перемещения представляет собой оптоэлектронный преобразователь угла поворота. Электрические сигналы с обоих датчиков регистрируются и отображаются в единицах измерений на сенсорном ЖК дисплее блока управления, с помощью которого также осуществляется управление машиной.
Машина состоит из модуля силозадающего, одного или нескольких датчиков силы, сенсорного блока управления, также в комплект поставки могут входить измерители деформации.
Модуль силозадающий состоит из основания, в котором расположен привод, состоящий из электродвигателя и редуктора. На основании установлен механизм нагружения, в состав которого входят:
-
- ходовые винты;
-
- направляющие колонны (для серий GP, BP, FU);
-
- подвижная траверса.
Ходовые винты при помощи системы зубчатых ремней или цепей через редуктор связаны с электромотором. Обороты электромотора регулируются с помощью блока управления. Для предотвращения повреждения датчика силы в машине установлена система аварийной остановки, которая срабатывает при достижении подвижной траверсой ограничителей хода (верхний и нижний).
Машины имеют возможность подключения персонального компьютера через Ethernet разъем или порт USB.
Машины выпускаются в 4 сериях, которые отличаются следующим:
-
- GP - двухколонная настольная машина, работающая в режиме растяжения/сжатия;
-
- BP - одноколонная настольная машина, работающая в режиме растяжения/сжатия;
-
- FU - двухколонная напольная машина, работающая в режиме растяжения/сжатия;
-
- S6 - четырехколонная напольная машина, работающая в режиме сжатия.
Машины выпускаются в 22 модификациях, отличающихся максимальным ходом подвижной траверсы, габаритными размерами и массой.
Варианты исполнения машин отличаются диапазонами измерений и предельными значениями составляющих погрешности измерений силы.
Машины имеют обозначение:
S Y XZ (ХШ, Х2Z2,
где S - обозначение серии (GP, BP, FU, S6);
Y - обозначение варианта модификации;
X - наибольший предел измерений машины в кН (см. таблицы 2 - 13);
Z - наименование датчика силы: A, В, С или D.
При наличии дополнительных датчиков силы их обозначения указываются в скобках: Х1, Х2, .. - наибольший предел измерений дополнительных датчиков силы в кН;
Z1, Z2, .... - наименование дополнительных датчиков силы.
Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машин. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков.
Маркировка машин производится на фирменной, разрушающейся при снятии планке, закрепленной на боковой стенке основания машин, на которой нанесено:
-
- изображение товарного знака изготовителя;
-
- обозначение машины;
-
- серийный номер.
Пример маркировки машин приведен на рисунке 1. Пример маркировки датчика силы приведен на рисунке 2.
Рисунок 1 - Пример типовой маркировки машин
Рисунок 2 - Пример типовой маркировки датчика силы
Общий вид машин представлен на рисунках 3 - 6.
место нанесения товарного знака предприятия-изготовителя
Рисунок 3 - Общий вид машины испытательной марки DVT DEVOTRANS серии BP
Рисунок 4 - Общий вид машины испытательной марки DVT DEVOTRANS серии FU
место нанесения товарного знака предприятия-изготовителя
'ЧШЩШМШШГНШЮ
вид машины испытательной
марки DVT DEVOTRANS серии S6
Рисунок 5 - Общий вид машины испытательной марки DVT DEVOTRANS серии GP
Рисунок 6 - Общий
Пломбирование машин не предусмотрено.
Таблица 18 -
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
Инструкция оператору |
- |
1 экз. |
|
Программно-вычислительный комплекс со специальным программным обеспечением |
- |
По заказу |
|
Руководство по эксплуатации на ПО |
- | |
|
Измеритель деформации (модификация в соответствии с заказом потребителя) |
- | |
|
Дополнительный тензорезисторный датчик |
- | |
|
Набор приспособлений (захватов) |
- | |
|
Методика поверки |
МП АПМ 15-19 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
GP D NN XZ |
GP D GN XZ |
GP D NU XZ |
GP D GU XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,01A |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01B |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05A |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05B |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1A |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1B |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2A |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2B |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100A |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
Продолжение таблицы 2
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
GP D NN XZ |
GP D GN XZ |
GP D NU XZ |
GP D GU XZ | |||||
|
100B |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
±0,5 |
0,5 |
±0,05 |
0,25 |
Таблица 3 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
GP D NN XZ |
GP D GN XZ |
GP D NU XZ |
GP D GU XZ | |||||
|
0,01C 0,01D |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
±1 |
1 |
±0,1 |
0,5 |
|
0,05C 0,05D |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 | ||||
|
0,1C 0,1D |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 | ||||
|
0,2C 0,2D |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 | ||||
|
0,5C 0,5D |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 | ||||
|
1C 1D |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 | ||||
|
2C 2D |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 | ||||
|
2,5C 2,5D |
от 0,004 до 2,500 от 0,02 до 2,50 |
от 0,004 до 2,500 от 0,02 до 2,50 |
от 0,004 до 2,500 от 0,02 до 2,50 |
от 0,004 до 2,500 от 0,02 до 2,50 | ||||
|
5C 5D |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 | ||||
Продолжение таблицы 3
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
GP D NN XZ |
GP D GN XZ |
GP D NU XZ |
GP D GU XZ | |||||
|
10C 10D |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 |
±1 |
1 |
±0,1 |
0,5 |
|
20C 20D |
от 0,02 до 20,00 от 0,2 до 20,00 |
от 0,02 до 20,00 от 0,2 до 20,00 |
от 0,02 до 20,00 от 0,2 до 20,00 |
от 0,02 до 20,00 от 0,2 до 20,00 | ||||
|
30C 30D |
от 0,03 до 30,00 от 0,3 до 30,0 |
от 0,03 до 30,00 от 0,3 до 30,0 |
от 0,03 до 30,00 от 0,3 до 30,0 |
от 0,03 до 30,00 от 0,3 до 30,0 | ||||
|
50C 50D |
от 0,05 до 50,00 от 0,5 до 50,0 |
от 0,05 до 50,00 от 0,5 до 50,0 |
от 0,05 до 50,00 от 0,5 до 50,0 |
от 0,05 до 50,00 от 0,5 до 50,0 | ||||
|
100C 100D |
от 0,1 до 100,0 от 1 до 100 |
от 0,1 до 100,0 от 1 до 100 |
от 0,1 до 100,0 от 1 до 100 |
от 0,1 до 100,0 от 1 до 100 | ||||
Таблица 4 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
GP D S32 K XZ |
GP D S60 N XZ |
GP D S80 N XZ |
GP D S100 N XZ | |||||
|
0,01A 0,01B |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
0,05A 0,05B |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 | ||||
|
0,1A 0,1B |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 | ||||
|
0,2A 0,2B |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
Продолжение таблицы 4
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
GP D S32 K XZ |
GP D S60 N XZ |
GP D S80 N XZ |
GP D S100 N XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100A |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100B |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
GP D S32 K XZ |
GP D S60 N XZ |
GP D S80 N XZ |
GP D S100 N XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,01C |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01D |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05C |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05D |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1C |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1D |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2C |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2D |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5C |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5D |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1C |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1D |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2C |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2D |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
±1 |
1 |
±0,1 |
0,5 |
|
2,5C |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5D |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5C |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5D |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10C |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10D |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20C |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20D |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30C |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30D |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50C |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50D |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100C |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100D |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
GP D S120 N XZ |
GP D S60 U XZ |
GP D S80 U XZ |
GP D S100 U XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,01A |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01B |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05A |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05B |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1A |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1B |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2A |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2B |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100A |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100B |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
GP D S120 N XZ |
GP D S60 U XZ |
GP D S80 U XZ |
GP D S100 U XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,01C |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01D |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05C |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05D |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1C |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1D |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2C |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2D |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5C |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5D |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1C |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1D |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2C |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2D |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
±1 |
1 |
±0,1 |
0,5 |
|
2,5C |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5D |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5C |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5D |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10C |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10D |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20C |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20D |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30C |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30D |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50C |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50D |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100C |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100D |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
BP D NN XZ |
BP D NU XZ |
S6 D NN XZ |
S6 D UG XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная | ||||||
|
силы, % |
% |
с дрейфом нуля fo, % | ||||||
|
0,01A |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01B |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05A |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05B |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1A |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1B |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2A |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2B |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||||
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||||
|
100A |
- |
- |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100B |
- |
- |
от 1 до 100 |
от 1 до 100 | ||||
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
BP D NN XZ |
BP D NU XZ |
S6 D NN XZ |
S6 D UG XZ | |||||
|
100A 100B |
- |
- |
от 0,1 до 100,0 от 1 до 100 |
от 0,1 до 100,0 от 1 до 100 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
200A 200B |
- |
- |
от 0,2 до 200,0 от 2 до 200 |
от 0,2 до 200,0 от 2 до 200 | ||||
Таблица 9 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
BP D NN XZ |
BP D NU XZ |
S6 D NN XZ |
S6 D UG XZ | |||||
|
0,01C 0,01D |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
±1 |
1 |
±0,1 |
0,5 |
|
0,05C 0,05D |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 | ||||
|
0,1C 0,1D |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 | ||||
|
0,2C 0,2D |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 | ||||
|
0,5C 0,5D |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 | ||||
|
1C 1D |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 | ||||
|
2C 2D |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 |
от 0,004 до 2,000 от 0,02 до 2,00 | ||||
|
2,5C |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
BP D NN XZ |
BP D NU XZ |
S6 D NN XZ |
S6 D UG XZ | |||||
|
2,5D |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
±1 |
1 |
±0,1 |
0,5 |
|
5C 5D |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 |
от 0,005 до 5,00 от 0,05 до 5,00 | ||||
|
10C 10D |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 |
от 0,01 до 10,00 от 0,1 до 10,0 | ||||
|
20C 20D |
от 0,02 до 20,00 от 0,2 до 20,00 |
от 0,02 до 20,00 от 0,2 до 20,00 | ||||||
|
30C 30D |
от 0,03 до 30,00 от 0,3 до 30,0 |
от 0,03 до 30,00 от 0,3 до 30,0 | ||||||
|
50C 50D |
от 0,05 до 50,00 от 0,5 до 50,0 |
от 0,05 до 50,00 от 0,5 до 50,0 | ||||||
|
100C 100D |
от 0,1 до 100,0 от 1 до 100 |
от 0,1 до 100,0 от 1 до 100 | ||||||
|
200C 200D |
от 0,2 до 200,0 от 2 до 200 |
от 0,2 до 200,0 от 2 до 200 | ||||||
Таблица 10 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешност и, связанная с дрейфом нуля . fo, % |
Относительная разрешающая способность а, % | |||
|
FU D NN XZ |
FU D GN XZ |
FU D NU XZ |
FU D GU XZ | |||||
|
0,01A 0,01B |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
0,05A 0,05B |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
FU D NN XZ |
FU D GN XZ |
FU D NU XZ |
FU D GU XZ | |||||
|
датчика |
относительной |
связанная с |
погрешност |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
и, |
% | ||||
|
измерений |
ю показаний b, |
связанная с | ||||||
|
силы, % |
% |
дрейфом нуля fo, % | ||||||
|
0,1A |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1B |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2A |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2B |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100A |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100B |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
200A |
от 0,2 до 200,0 |
от 0,2 до 200,0 |
от 0,2 до 200,0 |
от 0,2 до 200,0 | ||||
|
200B |
от 2 до 200 |
от 2 до 200 |
от 2 до 200 |
от 2 до 200 | ||||
|
250A |
от 0,25 до 250,00 |
от 0,25 до 250,00 |
от 0,25 до 250,00 |
от 0,25 до 250,00 | ||||
|
250B |
от 2,5 до 250,0 |
от 2,5 до 250,0 |
от 2,5 до 250,0 |
от 2,5 до 250,0 | ||||
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешност и, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
FU D NN XZ |
FU D GN XZ |
FU D NU XZ |
FU D GU XZ | |||||
|
300A 300B |
от 0,3 до 300,0 от 3 до 300 |
от 0,3 до 300,0 от 3 до 300 |
от 0,3 до 300,0 от 3 до 300 |
от 0,3 до 300,0 от 3 до 300 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
500A 500B |
от 0,5 до 500,0 от 5 до 500 |
от 0,5 до 500,0 от 5 до 500 |
от 0,5 до 500,0 от 5 до 500 |
от 0,5 до 500,0 от 5 до 500 | ||||
|
600A 600B |
от 0,6 до 600,0 от 6 до 600 |
от 0,6 до 600,0 от 6 до 600 |
от 0,6 до 600,0 от 6 до 600 |
от 0,6 до 600,0 от 6 до 600 | ||||
Таблица 11 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модифи кация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемость ю показаний b, % |
Составляю щая погрешнос ти, связанная с дрейфом нуля fo, % |
Относительная разрешающая способность а, % | |||
|
FU D NN XZ |
FU D GN XZ |
FU D NU XZ |
FU D GU XZ | |||||
|
0,01C 0,01D |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
от 0,0005 до 0,0100 от 0,004 до 0,010 |
±1 |
1 |
±0,1 |
0,5 |
|
0,05C 0,05D |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 |
от 0,0005 до 0,0500 от 0,004 до 0,050 | ||||
|
0,1C 0,1D |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 |
от 0,0005 до 0,1000 от 0,004 до 0,100 | ||||
|
0,2C 0,2D |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 |
от 0,0005 до 0,2000 от 0,004 до 0,200 | ||||
|
0,5C 0,5D |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 |
от 0,004 до 0,500 от 0,02 до 0,50 | ||||
|
1C 1D |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 |
от 0,004 до 1,000 от 0,02 до 1,00 | ||||
|
2C |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
Модифи кация |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой |
Составляющая погрешности, |
Составляю щая |
Относительная разрешающая | |||
|
FU D NN XZ |
FU D GN XZ |
FU D NU XZ |
FU D GU XZ | |||||
|
датчика |
относительной |
связанная с |
погрешнос |
способность а, | ||||
|
силы |
погрешности |
повторяемость |
ти, |
% | ||||
|
измерений |
ю показаний b, |
связанная с | ||||||
|
силы, % |
% |
дрейфом нуля fo, % | ||||||
|
2D |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5C |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
2,5D |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5C |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5D |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10C |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10D |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20C |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20D |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30C |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30D |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50C |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50D |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
от 0,5 до 50,0 |
±1 |
1 |
±0,1 |
0,5 |
|
100C |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100D |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 |
от 1 до 100 | ||||
|
200C |
от 0,2 до 200,0 |
от 0,2 до 200,0 |
от 0,2 до 200,0 |
от 0,2 до 200,0 | ||||
|
200D |
от 2 до 200 |
от 2 до 200 |
от 2 до 200 |
от 2 до 200 | ||||
|
250C |
от 0,25 до 250,00 |
от 0,25 до 250,00 |
от 0,25 до 250,00 |
от 0,25 до 250,00 | ||||
|
250D |
от 2,5 до 250,0 |
от 2,5 до 250,0 |
от 2,5 до 250,0 |
от 2,5 до 250,0 | ||||
|
300C |
от 0,3 до 300,0 |
от 0,3 до 300,0 |
от 0,3 до 300,0 |
от 0,3 до 300,0 | ||||
|
300D |
от 3 до 300 |
от 3 до 300 |
от 3 до 300 |
от 3 до 300 | ||||
|
500C |
от 0,5 до 500,0 |
от 0,5 до 500,0 |
от 0,5 до 500,0 |
от 0,5 до 500,0 | ||||
|
500D |
от 5 до 500 |
от 5 до 500 |
от 5 до 500 |
от 5 до 500 | ||||
|
600C |
от 0,6 до 600,0 |
от 0,6 до 600,0 |
от 0,6 до 600,0 |
от 0,6 до 600,0 | ||||
|
600D |
от 6 до 600 |
от 6 до 600 |
от 6 до 600 |
от 6 до 600 | ||||
|
Модификация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемостью показаний b, % |
Составляющая погрешности, связанная с дрейфом нуля f0, % |
Относительная разрешающая способность а, % | |
|
FU D S30 NN XZ |
FU D S60 NN XZ | |||||
|
0,01A |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01B |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05A |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05B |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1A |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1B |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2A |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2B |
от 0,004 до 0,200 |
от 0,004 до 0,200 | ||||
|
0,5A |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5B |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1A |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1B |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2A |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2B |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5A |
от 0,004 до 2,500 |
от 0,004 до 2,500 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
2,5B |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5A |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5B |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10A |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10B |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20A |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20B |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30A |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30B |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50A |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50B |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100A |
от 0,1 до 100,0 |
от 0,1 до 100,0 | ||||
|
100B |
от 1 до 100 |
от 1 до 100 | ||||
|
200A |
от 0,2 до 200,0 |
от 0,2 до 200,0 | ||||
|
200B |
от 2 до 200 |
от 2 до 200 | ||||
|
Модификация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемостью показаний b, % |
Составляющая погрешности, связанная с дрейфом нуля f0, % |
Относительная разрешающая способность а, % | |
|
FU D S30 NN XZ |
FU D S60 NN XZ | |||||
|
250A 250B |
от 0,25 до 250,00 от 2,5 до 250,0 |
от 0,25 до 250,00 от 2,5 до 250,0 |
±0,5 |
0,5 |
±0,05 |
0,25 |
|
300A 300B |
от 0,3 до 300,0 от 3 до 300 |
от 0,3 до 300,0 от 3 до 300 | ||||
|
500A 500B |
от 0,5 до 500,0 от 5 до 500 |
от 0,5 до 500,0 от 5 до 500 | ||||
|
600A 600B |
от 0,6 до 600,0 от 6 до 600 |
от 0,6 до 600,0 от 6 до 600 | ||||
Таблица 13 - Диапазоны и предельные значения составляющих погрешности измерений силы
|
Модификация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемостью показаний b, % |
Составляющая погрешности, связанная с дрейфом нуля f0, % |
Относительная разрешающая способность а, % | |
|
FU D S30 NN XZ |
FU D S60 NN XZ | |||||
|
0,01C |
от 0,0005 до 0,0100 |
от 0,0005 до 0,0100 | ||||
|
0,01D |
от 0,004 до 0,010 |
от 0,004 до 0,010 | ||||
|
0,05C |
от 0,0005 до 0,0500 |
от 0,0005 до 0,0500 | ||||
|
0,05D |
от 0,004 до 0,050 |
от 0,004 до 0,050 | ||||
|
0,1C |
от 0,0005 до 0,1000 |
от 0,0005 до 0,1000 | ||||
|
0,1D |
от 0,004 до 0,100 |
от 0,004 до 0,100 | ||||
|
0,2C |
от 0,0005 до 0,2000 |
от 0,0005 до 0,2000 | ||||
|
0,2D |
от 0,004 до 0,200 |
от 0,004 до 0,200 |
±1 |
1 |
±0,1 |
0,5 |
|
0,5C |
от 0,004 до 0,500 |
от 0,004 до 0,500 | ||||
|
0,5D |
от 0,02 до 0,50 |
от 0,02 до 0,50 | ||||
|
1C |
от 0,004 до 1,000 |
от 0,004 до 1,000 | ||||
|
1D |
от 0,02 до 1,00 |
от 0,02 до 1,00 | ||||
|
2C |
от 0,004 до 2,000 |
от 0,004 до 2,000 | ||||
|
2D |
от 0,02 до 2,00 |
от 0,02 до 2,00 | ||||
|
2,5C |
от 0,004 до 2,500 |
от 0,004 до 2,500 | ||||
|
Модификация датчика силы |
Диапазон измерений силы, кН, для машин модификаций |
Пределы допускаемой относительной погрешности измерений силы, % |
Составляющая погрешности, связанная с повторяемостью показаний b, % |
Составляющая погрешности, связанная с дрейфом нуля f0, % |
Относительная разрешающая способность а, % | |
|
FU D S30 NN XZ |
FU D S60 NN XZ | |||||
|
2,5D |
от 0,02 до 2,50 |
от 0,02 до 2,50 | ||||
|
5C |
от 0,005 до 5,00 |
от 0,005 до 5,00 | ||||
|
5D |
от 0,05 до 5,00 |
от 0,05 до 5,00 | ||||
|
10C |
от 0,01 до 10,00 |
от 0,01 до 10,00 | ||||
|
10D |
от 0,1 до 10,0 |
от 0,1 до 10,0 | ||||
|
20C |
от 0,02 до 20,00 |
от 0,02 до 20,00 | ||||
|
20D |
от 0,2 до 20,00 |
от 0,2 до 20,00 | ||||
|
30C |
от 0,03 до 30,00 |
от 0,03 до 30,00 | ||||
|
30D |
от 0,3 до 30,0 |
от 0,3 до 30,0 | ||||
|
50C |
от 0,05 до 50,00 |
от 0,05 до 50,00 | ||||
|
50D |
от 0,5 до 50,0 |
от 0,5 до 50,0 | ||||
|
100C |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
±1 |
1 |
±0,1 |
0,5 |
|
100D |
от 1 до 100 |
от 1 до 100 | ||||
|
200C |
от 0,2 до 200,0 |
от 0,2 до 200,0 | ||||
|
200D |
от 2 до 200 |
от 2 до 200 | ||||
|
250C |
от 0,25 до 250,00 |
от 0,25 до 250,00 | ||||
|
250D |
от 2,5 до 250,0 |
от 2,5 до 250,0 | ||||
|
300C |
от 0,3 до 300,0 |
от 0,3 до 300,0 | ||||
|
300D |
от 3 до 300 |
от 3 до 300 | ||||
|
500C |
от 0,5 до 500,0 |
от 0,5 до 500,0 | ||||
|
500D |
от 5 до 500 |
от 5 до 500 | ||||
|
600C |
от 0,6 до 600,0 |
от 0,6 до 600,0 | ||||
|
600D |
от 6 до 600 |
от 6 до 600 | ||||
Таблица 14 - Диапазоны и пределы допускаемой погрешности измерений перемещений и регулирования скоростей перемещений подвижной траверсы
|
Модификация |
Диапазон измерений перемещений подвижной траверсы, мм |
Пределы допускаемой погрешности абсолютной измерений перемещения подвижной траверсы в диапазоне измерений от 0,1 до 15,0 мм, мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 15 мм до верхнего предела измерений, % |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
Пределы допускаемой относительной погрешности поддержания скорости перемещения подвижной траверсы, % |
|
GP D NN XZ |
от 0,1 до 900,0 |
±0,02 |
±0,15 |
от 0,02 до 500,00 (от 0,02 до 1000,00)* |
±0,5 |
|
GP D GN XZ |
от 0,1 до 900,0 | ||||
|
GP D NU XZ |
от 0,1 до 1470,0 | ||||
|
GP D GU XZ |
от 0,1 до 1470,0 | ||||
|
GP D S32 K XZ |
от 0,1 до 335,0 | ||||
|
GP D S60 N XZ |
от 0,1 до 900,0 | ||||
|
GP D S80 N XZ |
от 0,1 до 900,0 | ||||
|
GP D S100 N XZ |
от 0,1 до 900,0 | ||||
|
GP D S120 N XZ |
от 0,1 до 900,0, | ||||
|
GP D S60 U XZ |
от 0,1 до 1500,0 | ||||
|
GP D S80 U XZ |
от 0,1 до 1500,0 | ||||
|
GP D S100 U XZ |
от 0,1 до 1500,0 | ||||
|
BP D NN XZ |
от 0,1 до 970,0 | ||||
|
BP D NU XZ |
от 0,1 до 1700,0 | ||||
|
FU D NN XZ |
от 0,1 до 1250,0 | ||||
|
FU D GN XZ |
от 0,1 до 1250,0 | ||||
|
FU D NU XZ |
от 0,1 до 2300,0 | ||||
|
FU D GU XZ |
от 0,1 до 3000,0 | ||||
|
FU D S30 NN XZ |
от 0,1 до 1500,0 | ||||
|
FU D S60 NN XZ |
от 0,1 до 2000,0 | ||||
|
S6 D NN XZ |
от 0,1 до 1500,0 |
от 0,1 до 500,0 | |||
|
S6 D UG XZ |
от 0,1 до 2500,0 | ||||
|
* - значение для машин с ускоренным ходом подвижной траверсы | |||||
Таблица 15 - Диапазоны и погрешности измерений деформации
|
Модификации измерителя деформации |
База измерителя деформации |
Диапазон измерений деформации, мм |
Пределы допускаемой абсолютной погрешности измерений деформации, мм |
Пределы допускаемой относительной погрешности измерений деформации, % |
|
UZM K600 |
- |
от 10 до 600 |
- |
±1 |
|
UZM K1050 |
от 10 до 1050 | |||
|
UZM B5 |
от 0,5 до 5,0 | |||
|
UZM B10 |
от 1 до 10 | |||
|
UZM B50 |
от 5 до 50 | |||
|
UZM B100 |
от 10 до 100 | |||
|
UZM B150 |
от 15 до 150 | |||
|
UZM B200 |
от 20 до 200 | |||
|
UZM M25.10 |
25 |
от 25,25 до 27,50 |
±0,05 |
- |
|
UZM M25.20 |
25 |
от 25,5 до 30,0 | ||
|
UZM M50.10 |
50 |
от 50,5 до 55,0 | ||
|
UZM M50.50 |
50 |
от 52,5 до 75,0 | ||
|
UZM M50.100 |
50 |
от 55 до 100 | ||
|
UZM MN10 |
10 |
от 10,05 до 20,00 |
- |
±0,5 |
|
UZM MN12,5 |
12,5 |
от 12,565 до 25,000 | ||
|
UZM MN25 |
25 |
от 25,125 до 50,000 | ||
|
UZM MN50 |
50 |
от 50,25 до 100,00 | ||
|
UZM MN80 |
80 |
от 80,4 до 160,0 | ||
|
П р и м е ч а н и е - Любая из модификаций измерителя деформации может поставляться с любой из модификаций машин в соответствии с заказом потребителя | ||||
Таблица 16 - Габаритные размеры и масса машин
|
Модификация |
Габаритные размеры машины (ШхГхВр, мм, не более |
Масса1-*, кг, не более |
|
GP D NN XZ |
900x600x1400 |
130 |
|
GP D GN XZ |
1000x600x1400 |
135 |
|
GP D NU XZ |
900x600x2200 |
135 |
|
GP D GU XZ |
1000x600x2200 |
140 |
|
GP D S32 K XZ |
900x600x900 |
110 |
|
GP D S60 N XZ |
1200x800x1400 |
210 |
|
GP D S80 N XZ |
1500x900x1800 |
350 |
|
GP D S100 N XZ |
1700x1100x2400 |
380 |
|
GP D S120 N XZ |
1900x1300x1800 |
430 |
|
GP D S60 U XZ |
1200x800x2200 |
220 |
|
GP D S80 U XZ |
1500x900x2200 |
360 |
|
GP D S100 U XZ |
1700x1100x2700 |
420 |
|
BP D NN XZ |
500x600x1500 |
100 |
|
BP D NU XZ |
500x600x2500 |
120 |
|
FU D NN XZ |
1200x800x2200 |
600 |
|
FU D GN XZ |
2000x800x2200 |
700 |
|
FU D NU XZ |
1200x800x3900 |
800 |
|
FU D GU XZ |
2000x1200x4500 |
2700 |
|
FU D S30 NN XZ |
1700x800x3000 |
800 |
|
FU D S60 NN XZ |
2000x1300x3500 |
3000 |
|
S6 D NN XZ |
2400x1700x2400 |
1500 |
Продолжение таблицы 16
|
Модификация |
Габаритные размеры машины (ШхГхВ)1’, мм, не более |
Масса1-*, кг, не более |
|
S6 D UG XZ |
3000x2500x3300 |
2000 |
|
1) - указанные значения характеристик относятся к базовым исполнениям и могут быть изменены по требованию заказчика. | ||
Таблица 17 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока для машин серий BP, GP, В |
230+14-23 |
|
- напряжение переменного тока для машин серий FU, S6, В |
400+24-40 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более | |
|
- для машин серии BP, GP |
1,0 |
|
- для машин серии S6 |
2,2 |
|
- для машин серии FU |
8,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
