Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 77562-20
77562-20 Системы диагностики и испытаний кабелей
(TDM)
Назначение средства измерений:
Системы диагностики и испытаний кабелей TDM (далее по тексту - системы) предназначены для воспроизведения высокого напряжения специальной формы инфранизкой частоты и напряжения постоянного тока, измерений силы переменного и постоянного тока, измерений тангенса угла диэлектрических потерь (модификации с индексом TD), измерений характеристик частичных разрядов (модификации с индексом PD).
Аналитический паспорт типа средства измерений
77562-20 — Системы диагностики и испытаний кабелей
TDM
Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"
ГЕРМАНИЯ
МПИ: 2 года
Действует
14
организаций12
владельцев2
версий43
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
14
Организаций-поверителей
эффективное число: 10.6
12
Владельцев СИ
эффективное число: 4.8
22
Экземпляров СИ
по агрегатам владельцев / организаций
76.7%
Периодические поверки
первичные: 14%
0%
Непригодность
0 извещений
58.1%
Поверки юрлиц
доля в общем объёме
7 538 ₽
Средневзвешенная цена
медиана: 8 378 ₽
100%
Покрытие ценами
расчётный известный объём: 86 540 ₽
2 021,0 лет
Средний возраст парка
взвешено по годовому объёму
875 дн.
Наблюдаемый МПИ
по фактическим интервалам
946
Концентрация поверителей
HHI; доля топ-5: 55.8%
2 066
Концентрация владельцев
HHI; доля топ-5: 68.2%
16
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
4
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 43 поверок; пик пришёлся на 2025 год (12).
- Последний завершённый год показал рост на 100% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 24.6%.
- Рынок представлен 14 организациями; концентрация низкая (HHI 946), доля топ-5 — 55.8%.
- В базе найдено 12 владельцев и 22 экземпляров СИ; доля пяти крупнейших владельцев — 68.2%.
- Средневзвешенная цена поверки — 7 538 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 86 540 руб.
- Наблюдаемый средний интервал между поверками — около 875 дней; средний возраст парка по агрегатам организаций — 2 021,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2025 — 12
Долгосрочный CAGR: 24.6%
Активных версий: 1
Ценовой диапазон: 550–8 820 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 9 | 11 | 1,22 |
| ООО "Меггер" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Газпром добыча Оренбург" | Юридические лица | 1 | 2 | 2,00 |
| АО "БЭСК" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "РусГидро" - "Нижегородская ГЭС" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ООО " Импэкс Электро" в г. Казань | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Россети Северо-Запад" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "РОССЕТИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Импэкс Электро" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ СЕТЕВАЯ КОМПАНИЯ - РОССЕТИ" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО «Россети» Московское ПМЭС. ИНН 4716016979 | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "РОССЕТИ" - Вологодское ПМЭС | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c71a01aa-b955-7969-ae38-c205f6448323 | 77562-20 | 2021-12-09 | — | актуальная |
| 6a9c486c-7e28-ecb1-a2b2-f35e5a5bef21 | 77562-20 | 2020-05-07 | 2021-12-09 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

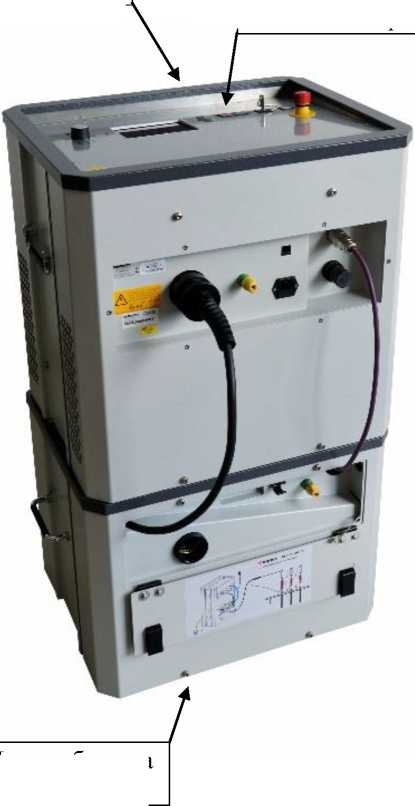

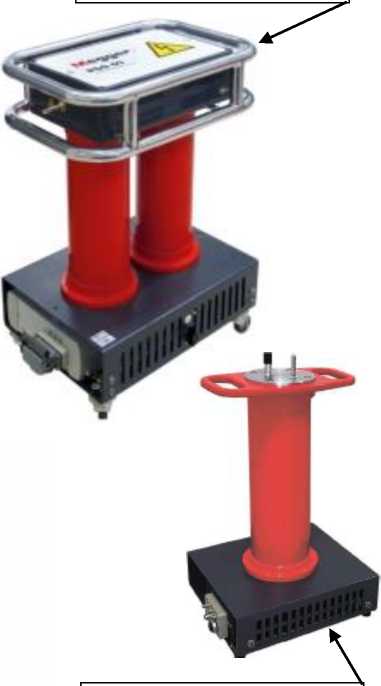

Внешний вид.
Системы диагностики и испытаний кабелей
Рисунок № 1
Внешний вид.
Системы диагностики и испытаний кабелей
Рисунок № 2
Общие сведения
Дата публикации - 09.12.2021
Срок свидетельства - 19.02.2025
Номер записи - 176432
ID в реестре СИ - 1140784
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TDM 62-P, ОСВУ-15, TDM 4540-P-TD-PD (VLF SIN-45), TDM 62-P (VLF SIN-62), мод. TDM 62-P, Нет модификации, TDM, TDM 45-P-TD-PD, TDM 4540-P-TD-PD, TDM 62, TDM 62-Р, TDM-62Р, VLF Sin-62, VLF Sinus-62, Без модификации, модификация TDM 4540-P-TD-PD (VLF SIN-45)
Производитель
Изготовитель - Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений - 30
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 891 дн.
Приказы РСТ, где упоминается данный тип СИ
№352 от 2020.02.19 Об утверждении типов средств измерений 68
Наличие аналогов СИ: Системы диагностики и испытаний кабелей (TDM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64957-16 07.09.2026 |
Установки контрольно-измерительные для испытаний изоляции, T22/1, T99/1, HV Test Set 50, HV Test Set 80, HV Test Set 110 Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77563-20 19.02.2025 |
Системы диагностики и испытаний кабелей среднего напряжения, MV DAC-30 Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77562-20 19.02.2025 |
Системы диагностики и испытаний кабелей, TDM Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78898-20 07.08.2025 |
Измерители импеданса, NIM Фирма "Seba Dynatronic Mess- und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы диагностики и испытаний кабелей (TDM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 2 | 6 | 0 | 5 | 1 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СЕРВИСПОС" (RA.RU.314409) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 1 | 4 | 0 | 2 | 0 | 2 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ВОДОУЧЁТ" (RA.RU.311941) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы диагностики и испытаний кабелей (TDM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2550 | 8378 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 8378 |
|
ФБУ Пензенский ЦСМ Пензенская область |
13765 | 8378 |
Программное обеспечение
Системы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
TDM 45 |
TDM 62 | |
|
Идентификационное наименование ПО |
kernel |
kernel |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.02 |
Не ниже 1.02 |
|
Цифровой идентификатор аппаратного ПО |
- |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделе «5 Режимы работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам диагностики и испытаний кабелей TDMГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»
ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ Р 8.833-2013 «ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1.. .500) кВ»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
ГОСТ Р 8.832-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-16 до 100 А в диапазоне частот от 1-10’1 до V106 Гц»
Изготовитель
Фирма «Seba Dynatronic Mess- und Ortungstechnik GmbH», ГерманияМесто нахождения и адрес юридического лица: Dr.-Herbert-Iann Str. 6, D-96148,
Baunach, Germany
Филиал завода-изготовителя:
«Hagenuk KMT Kabelmesstechnik GmbH», Германия
Адрес деятельности: Roderaue 41, D-01471, Radeburg, Germany
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Место нахождения: 119361, г. Москва, ул. Озерная, д. 46.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Принцип действия систем основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.
На выходе систем может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы, косинус-прямоугольной формы, затухающее напряжение переменного тока (DAC) или напряжение постоянного тока обеих полярностей.
Для расширения диапазона нагрузки частота формируемого переменного синусоидального напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения косинус-прямоугольной формы остается всегда неизменной и равной 0,1 Гц. Частота затухающего переменного напряжения зависит от емкости нагрузки и находится в пределах от 20 до 500 Гц.
Основная область применения систем: испытание кабелей и других компонентов кабельной сети повышенным напряжением, определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Системы предназначены для работы в полевых условиях.
Системы могут работать как в ручном, так и в автоматическом режимах работы.
Процесс формирования выходного напряжения, ход испытаний и вывод информации на дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление системами осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню и с помощью внешнего ПК с установленным специальным программным обеспечением PD Detector. Системы обладают функцией таймера с автоматическим отключением прибора, часами и календарем.
Результаты измерений могут быть сохранены как во встроенной памяти систем, так и переданы на внешний персональный компьютер через интерфейс связи Ethernet.
Основные узлы систем: высоковольтный трансформатор, ограничительный и разрядный резисторы, делитель, шунт, микропроцессор, блок управления, коммутатор, схема интерфейсов, графический ЖК-дисплей, блок питания.
Системы выпускаются в следующих модификациях: TDM 45 и TDM 62.
Системы идентичны по принципу действия и отличаются значением выходного испытательного напряжения, емкостью нагрузки, габаритными размерами, массой.
Основу систем составляет базовый модуль VLF Sin-45 или VLF Sin-62.
Для формирования дополнительных форм выходного напряжения (косинус-прямоугольной формы и затухающего напряжения переменного тока) системы могут оснащаться опциональными модулями бустеров VLF CR 40-TB и VLF CR-60-TB. В этом случае к обозначению модификаций систем добавляются индексы 40 или 60.
В комбинации с опциональным встроенным измерителем тангенса угла диэлектрических потерь и опциональными внешними измерителями частичных разрядов PDS 60 или PDS 62-SIN системы позволяют измерять тангенс угла диэлектрических потерь и характеристики частичных разрядов в изоляции. В этом случае к обозначению модификаций систем добавляются индексы TD и/или PD.
При измерении характеристик частичных разрядов системы позволяют проводить локализацию мест возникновения частичных разрядов с помощью рефлектометрического метода.
Питание опциональных модулей осуществляется от базового модуля систем.
Перечень модификаций систем в зависимости от набора опциональных модулей представлен в таблице 1.
Таблица 1 - Перечень модификаций систем TDM
|
Модификация |
Базовый модуль |
Модуль бустера |
Измеритель тангенса угла диэлектрических потерь |
Измеритель частичных разрядов |
|
TDM 45-P (VLF Sin-45) 1) |
Да |
Нет |
Нет |
Нет |
|
TDM 45-P-TD (VLF Sin-45-TD) 1) |
Да |
Нет |
Да |
Нет |
|
TDM 45-P-PD |
Да |
Нет |
Нет |
Да |
|
TDM 45-P-TD-PD |
Да |
Нет |
Да |
Да |
|
TDM 4540-P |
Да |
Да |
Нет |
Нет |
|
TDM 4540-P-TD |
Да |
Да |
Да |
Нет |
|
TDM 4540-P-PD |
Да |
Да |
Нет |
Да |
|
TDM 4540-P-TD-PD |
Да |
Да |
Да |
Да |
|
TDM 62-P (VLF Sin-62) 1) |
Да |
Нет |
Нет |
Нет |
|
TDM 62-P-TD (VLF Sin-62-TD) 1) |
Да |
Нет |
Да |
Нет |
|
TDM 62-P-PD |
Да |
Нет |
Нет |
Да |
|
TDM 62-P-TD-PD |
Да |
Нет |
Да |
Да |
|
TDM 6260-P |
Да |
Да |
Нет |
Нет |
|
TDM 6260-P-TD |
Да |
Да |
Да |
Нет |
|
TDM 6260-P-PD |
Да |
Да |
Нет |
Да |
|
TDM 6260-P-TD-PD |
Да |
Да |
Да |
Да |
|
Примечание - 1) модификации могут обозначаться любым из двух приведенных вариантов | ||||
Системы выполнены в металлических корпусах.
На верхней панели расположены органы управления и индикации. На боковых панелях - высоковольтный выход, разъем сети питания, сетевой разъем LAN, клеммы заземления. По бокам корпуса размещены ручки для переноски.
Общий вид систем представлен на рисунке 1.
Пломбирование систем диагностики и испытаний кабелей TDM не предусмотрено.
Знак поверки наносится на лицевую панель базового модуля и (или) свидетельство о поверке.
Место нанесения заводских (серийных номеров) - на боковой панели корпуса на полимерной самоклеящейся подложке; способ нанесения - сублимационная печать; формат -цифровой код, состоящий из арабских цифр.
Базовый модуль
Место нанесения знака поверки
Модуль бустера (опция)
Рисунок 1 - Общий вид систем TDM
Измеритель частичных разрядов PDS 60 (опция)
Измеритель частичных разрядов PDS SIN-62 (опция)
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Система диагностики и испытаний кабелей TDM (модификация по заказу) |
- |
1 шт. |
|
Базовый модуль VLF Sin-45 или VLF Sin-62 (модификация по заказу) |
- |
1 шт. |
|
Кабель высоковольтный 5 м |
- |
1 шт. |
|
Кабель питания 5 м |
- |
1 шт. |
|
Сумка для принадлежностей |
- |
1 шт. |
|
Модуль усилителя VLF CR-40-TB или VLF CR-60-TB |
- |
1 шт. 1) |
|
Соединительные кабели |
- |
1 к-т 1) |
|
Измеритель тангенса угла диэлектрических потерь |
- |
1 шт. 1) |
|
Измеритель частичных разрядов PDS 60 или PDS 62-SIN (модификация по заказу) |
- |
1 шт. 1) |
|
Ноутбук с сумкой для переноски |
- |
1 шт. 1) |
|
Кабель низковольтный 5 м |
- |
1 шт. 1) |
|
Кабель высоковольтный 1,5 м |
- |
1 шт. 1) |
|
Калибратор кажущегося заряда CAL1 |
- |
1 шт. 1) |
|
Сумка для принадлежностей |
- |
1 шт. 1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание - 1) опция | ||
|
Таблица 3 - Метрологические характеристики систем T |
DM | |
|
Наименование характеристики |
Значение для модификаций | |
|
TDM 45 |
TDM 62 | |
|
Верхний предел воспроизведения
(амплитудное значение), кВ
(среднеквадратичное значение), кВ
|
45 32 40 45 45 |
62 44 60 62 62 |
|
Разрешение, кВ |
0,1 | |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения, % |
±1 | |
|
Диапазон частот выходного напряжения, Гц |
от 0,01 до 0,1 3) | |
|
Диапазон измерений силы тока на выходе, мА |
от 0 до 40 | |
|
Пределы допускаемой относительной погрешности измерений силы тока, % |
±1 | |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 140'4 до 1 | |
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±140’4 | |
|
Диапазон измерений кажущегося заряда, нКл |
См. таблицу 4 | |
|
Пределы допускаемой относительной погрешности измерений кажущегося заряда, % |
См. таблицу 4 | |
|
Примечания
| ||
Таблица 4 - Метрологические характеристики измерителей частичных разрядов PDS
|
Наименование характеристики |
Значение для модификаций | |
|
PDS 60 |
PDS 62-SIN | |
|
Номинальное напряжение конденсатора связи, кВ |
60 1) |
62 2) |
|
Электрическая емкость конденсатора связи, нФ |
25 | |
|
Диапазон измерений кажущегося заряда, нКл |
от 0,002 до 100 3) | |
|
Пределы допускаемой относительной погрешности измерений кажущегося заряда, % |
±10 | |
|
Номинальные значения воспроизводимого кажущегося заряда калибратора CAL1, нКл |
0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100 | |
|
Пределы допускаемой относительной погрешности воспроизведения кажущегося заряда калибратора CAL1, % |
±3 | |
|
Примечания:
| ||
Таблица 5 - Основные технические характеристики систем TDM
|
Наименование характеристики |
Значение для модификаций | |
|
TDM 45 |
TDM 62 | |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 230 | |
|
- частота переменного тока, Г ц |
50/60 | |
|
Габаритные размеры, мм, (длинахширинахвысота): - базовый модуль |
544х416х520 |
544х416х520 |
|
- модуль бустера |
544x416x424 |
810x970x930 |
|
Масса, кг: - базовый модуль |
50 |
59 |
|
- модуль бустера |
42 |
120 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +55 | |
|
- относительная влажность воздуха, % |
90 | |
|
Средний срок службы, лет |
10 | |
Таблица 6 - Основные технические характеристики измерителей частичных разрядов PDS
|
Наименование характеристики |
Значение для модификаций | |
|
PDS 60 |
PDS 62-SIN | |
|
Параметры электрического питания: | ||
|
- напряжение постоянного тока, В |
24 | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
390x760x540 |
360x330x640 |
|
Масса, кг |
25 |
14,5 |
|
Рабочие условия измерений: | ||
|
- температура окружающего воздуха, °С |
от -20 до +55 | |
|
- относительная влажность воздуха, % |
до 90 | |
