Сведения о средстве измерений: 77405-20 Линейки поверочные

Номер по Госреестру СИ: 77405-20
77405-20 Линейки поверочные
(ШМ-ТК)

Назначение средства измерений:
Линейки поверочные типа ШМ-ТК (далее - линейки) предназначены для поверочных работ и определения отклонения от прямолинейности поверхностей в различных отраслях промышленности.

сертификация программного обеспечения
Внешний вид. Линейки поверочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Линейки поверочные
Рисунок № 1
Внешний вид. Линейки поверочные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Линейки поверочные
Рисунок № 2

Общие сведения

Дата публикации - 24.12.2021
Срок свидетельства - 28.06.2023
Номер записи - 176274
ID в реестре СИ - 1140942
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ШМ-ТК-630, ШМ-ТК-3000, ШМ-ТК-2000, ШМ-ТК-1600, ШМ-ТК-1000, ШМ-ТК (0-1000) 1мм, ШМ-ТК, Нет модификации, мод. ШМ-ТК-1600, 1000, -,

Производитель

Изготовитель - УП "АНТОК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 75
Выдано извещений - 0
Кол-во периодических поверок - 64
Кол-во средств измерений - 21
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№296 от 2020.02.10 Об утверждении типов средств измерений 100

Наличие аналогов СИ: Линейки поверочные (ШМ-ТК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений УП "АНТОК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40199-08
01.01.2014
Рейки дорожные универсальные, РДУ-АНДОР
УП "АНТОК" (БЕЛАРУСЬ г.Минск)
ОТ
1 год
77405-20
28.06.2023
Линейки поверочные, ШМ-ТК
УП "АНТОК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
84886-22
19.10.2026
Угольники поверочные с широким основанием из твердокаменных пород, УШТК и УШТКР
УП "АНТОК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
89125-23
14.02.2028
Линейки поверочные, ШП-ТК
УП "АНТОК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
94945-25
06.08.2029
Линейки поверочные, типа ШМ-ТК
УП "АНТОК" (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).

Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».

Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.

Стоимость 200 руб. или по подписке

Кто поверяет Линейки поверочные (ШМ-ТК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЦ СЕВР ГРУПП"
(RA.RU.314078)
  • Нет модификации
  • 5 1 0 5 0 5 0 5
    ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА"
    (RA.RU.312718)
  • 1000
  • -
  • 24 0 21 0 21 0 21
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • ШМ-ТК
  • ШМ-ТК-3000
  • 9 2 0 9 0 9 0 9
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • ШМ-ТК-3000
  • 2 2 0 0 2 2 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • ШМ-ТК-2000
  • 3 1 2 0 3 1 2
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • ШМ-ТК-3000
  • 4 1 0 4 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • ШМ-ТК-1000
  • ШМ-ТК-3000
  • 4 1 3 0 4 1 3
    АО "ММЗ"
    (RA.RU.311607)
  • ШМ-ТК
  • 5 0 5 0 1 0 1
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • мод. ШМ-ТК-1600
  • ШМ-ТК
  • 2 0 2 0 2 0 2
    АО «ТЯЖМАШ»
    (RA.RU.311513)
  • ШМ-ТК (0-1000) 1мм
  • 3 1 0 3 0 3 0 3
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • ШМ-ТК-3000
  • 2 0 2 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ШМ-ТК-3000
  • 1 0 1 0 1 0 1
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • ШМ-ТК-3000
  • 1 0 1 0 1 0 1
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • ШМ-ТК-3000
  • 1 1 0 0 1 1 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • ШМ-ТК-3000
  • 1 0 1 0 1 0 1
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • ШМ-ТК-1000
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ШМ-ТК-3000
  • ШМ-ТК-1600
  • ШМ-ТК-630
  • 6 2 3 3 0 6 3 3
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ШМ-ТК-1000
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Линейки поверочные (ШМ-ТК)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    7800 7133
    ООО "МЦ СЕВР ГРУПП"
    Москва
    5000 7133
    ФБУ Мордовский ЦСМ
    Республика Мордовия
    3822 7133
    ФБУ УРАЛТЕСТ
    Свердловская область
    13002 7133
    ФБУ Ярославский ЦСМ
    Ярославская область
    6040 7133

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 4

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к линейкам поверочным типа ШМ-ТК

    ГОСТ 8026-92 «Линейки поверочные. Технические условия»

    Поверка

    Поверка

    осуществляется по документу МИ 1729-87 «ГСОЕИ. Линейки поверочные. Методика поверки ». Основные средства поверки:

    - угольник типа УП или УШ класса 1 по ГОСТ 3749-77;

    - щупы класса 2 (Рег. № 369-89);

    - уровень с микрометрической подачей ампулы типа 1 с ценой деления 0,01 мм/ м по ГОСТ 11196-74;

    - головки измерительные пружинные 02 П по ГОСТ 28798-90;

    - поверочная плита класса I по ГОСТ 10905-86;

    - линейки типов ЛД , ЛТ и ЛЧ классов 0 и 1 по ГОСТ 8026-92;

    - концевые меры длины 1 - 3 разрядов по ГОСТ Р 8.763-2011;

    - измерительные рычажно-зубчатые головки типов 1ИГ и 2ИГ по ГОСТ 18833-73;

    - плоская стеклянная пластина класса 2 ( рег. № 197-70);

    • - автоколлиматор с ценой деления 0,2" или 0,25" разряда 1 и 2 по ГОСТ 8.420-2002;

    • - поверочные линейки типа ШП и ШД разряда 3 по ГОСТ 8.420-2002;

    • - струна оптическая универсальная ОС-3М (Рег. № 5444-76).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке и/или на лицевую сторону прибора.


    Изготовитель


    Научно-производственное частное унитарное предприятие «Анток» (УП «Анток») Адрес: 220053, г. Минск, ул. Новаторская, 2 «Б», к. 202
    Телефон/факс: +375 17 288-90-93; +375 17 334-91-99; +375 29 314-56-94
    E-mail: antok@list.ru
    Web-сайт: www.antok.by

    Испытательный центр

    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
    (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Линейки поверочные типа ШМ-ТК представляют собой гранитные линейки с широкой рабочей поверхность, мостики.

    Пломбирование линеек поверочных типа ШМ-ТК не предусмотрено. Общий вид линеек поверочных типа ШМ-ТК представлен на рисунке 1.

    Внешний вид. Линейки поверочные (ШМ-ТК), http://oei-analitika.ru

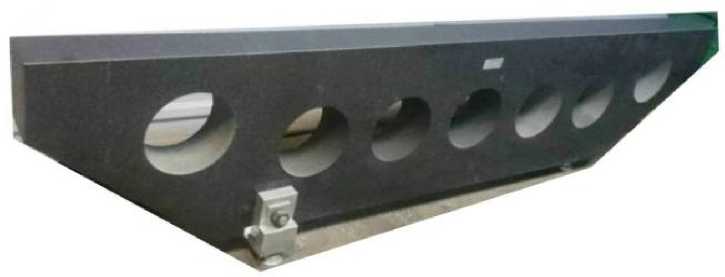

    Рисунок 1 - Общий вид линеек поверочных типа ШМ-ТК

    Место нанесения знака поверки представлено на рисунке 2:

    Внешний вид. Линейки поверочные (ШМ-ТК), http://oei-analitika.ru

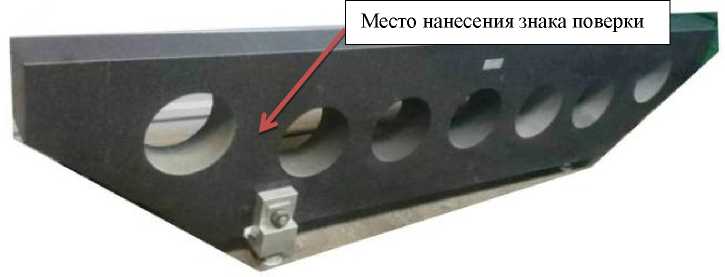

    Рисунок 2 - Схема обозначения места для нанесения знака поверки.

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 4

    Таблица 4 - Комплект поставки систем

    Наименование

    Обозначение

    Количество

    Линейки поверочные

    ШМ-ТК

    1 шт.

    Паспорт

    -

    1 экз.

    Крышка

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристик

    Значение

    Тип линеек

    Допуск плоскостности рабочих поверхностей линеек, мкм

    Классы точности

    00

    0

    01

    ШМ-ТК-630

    2

    3

    5

    ШМ-ТК-1000

    2,5

    4

    6

    ШМ-ТК-1600

    4

    6

    10

    ШМ-ТК-2000

    5

    8

    12

    ШМ-ТК-2500

    6

    10

    16

    ШМ-ТК-3000

    8

    12

    20

    Таблица 3 - Технические характеристики

    Наименование характеристик

    Значение

    Тип линеек

    ШМ-

    ТК-630

    ШМ-

    ТК-

    1000

    ШМ-

    ТК-

    1600

    ШМ-

    ТК-

    2000

    ШМ-

    ТК-

    2500

    ШМ-

    ТК-

    3000

    Длина, мм, не менее

    630

    1000

    1600

    2000

    2500

    3000

    Класс точности

    00, 0, 01

    Параметр шероховатости Ra рабочих поверхностей линеек, не более, мкм

    0,32

    Средний срок службы, не менее, лет

    10

    Средний срок сохраняемости линеек, не менее, лет

    3

    Условия транспортирования линеек:

    • - диапазон температуры окружающей среды, °C

    • - относительная влажность, не более

    от -53 до +53

    98 % при температуре 35 °C

    Условия эксплуатации линеек:

    • - диапазон температуры окружающей среды, °C

    • - относительная влажность, не более

    от +15 до +25

    80 % при температуре +35 °C
