Номер по Госреестру СИ: 77394-20
77394-20 Расходомеры винтовые
(OM)
Назначение средства измерений:
Расходомеры винтовые «ОМ» (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема любых жидкостей с вязкостью от 1 до 1000000 сСт.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
OM
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 31 | 31 | 1,00 |
| юридическое лицо | Юридические лица | 11 | 11 | 1,00 |
| АО ГМХ Агат | Юридические лица | 1 | 2 | 2,00 |
| АО ГМЗ "Агат" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f9616f80-0c8f-d911-b0c0-226f2c3fa701 | 77394-20 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства - 03.02.2025
Номер записи - 176270
ID в реестре СИ - 1140946
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
нет модификации, Без модификации, OME13, OME32, OMG-100, OMХ-140, OMG-32, OMP-032, OM32, OMG 100
Изготовитель - Фирма "KRAL AG"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 40
Кол-во средств измерений - 46
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 753 дн.
№139 от 2020.02.03 Об утверждении типов средств измерений 86
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77394-20 Расходомеры винтовые (OM) Фирма "KRAL AG" (АВСТРИЯ ) |
82301-21 Счетчики жидкости (Sekee FM) Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар") (РОССИЯ г. Петрозаводск) |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 4 | 28 | 0 | 21 | 4 | 17 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
наносится на шильдик расходомера методом фотопечати и на титульный лист руководства по эксплуатации и паспорта печатным способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам винтовым «ОМ»
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы «KRAL AG»
осуществляется по документу МП-105/05-2019 «ГСИ. «Расходомеры винтовые «OM», Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» и ООО «ПРОММАШ ТЕСТ» 11.12.19 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,006 до 450,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,1%;
- частотомер электронно-счетный Ч3-63/1 (регистрационный номер 9084-90), диапазон частот от 0,1 до 200 МГц, ПГ ±1,5-10’7 за 30 суток;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Расходомеры состоят из измерительной камеры, двух измерительных шпинделей с винтовым профилем, находящихся в зацеплении друг с другом, зубчатого диска, закрепленного на измерительном шпинделе, двух импульсных датчиков.
Принцип действия основан на измерении количества оборотов винтовых шпинделей, вращающихся под действием давления протекающей жидкости.
Измеряемая среда, протекающая через полость измерительной камеры, приводит винтовые шпиндели, находящиеся в зацепление друг с другом, в движение, заставляя их вращаться под действием давления протекающей жидкости. Два встроенных чувствительных элемента бесконтактно считывают с зубчатого диска частоту вращения шпиндельной пары. Количество оборотов винтовых шпинделей преобразуются в сигнал, в виде электрических импульсов прямоугольной формы.
Количество импульсов в 1 литре протекающей жидкости определяется заводом изготовителем при калибровке и должны быть обязательно отражены в паспорте и/или на шильдике, сертификате калибровки расходомера.
Корпус измерительной камеры изготавливается из чугуна с шаровидным графитом не легированным. Винтовые шпиндели выполняют из азотированной стали.
Расходомеры выпускаются следующих модификаций: OMG, OMP, OME, OMX и в зависимости от исполнения отличаются:
-диаметром условного прохода;
-диапазоном температур измеряемой среды;
-давлением рабочей среды;
-конструктивным исполнением;
-габаритными размерами;
-массой.

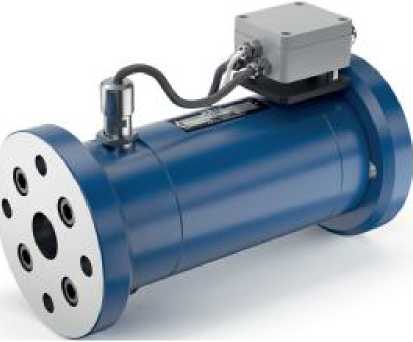

Общий вид расходомеров приведен на рисунке 1. Пломбирование расходомеров не предусмотрено.

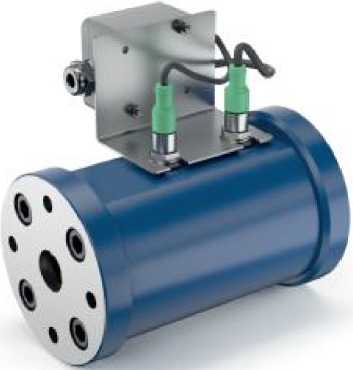

А) расходомер OMG
Б) расходомеры OMP

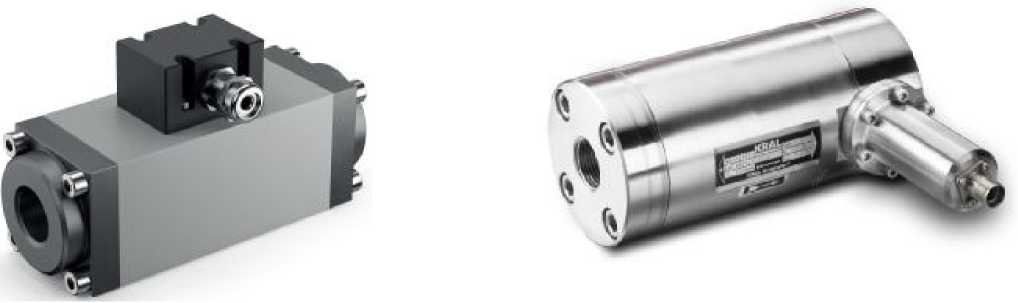

В) расходомеры OME Г) расходомеры OMX
