Номер по Госреестру СИ: 78077-20
78077-20 Системы оптические измерительные с модулями
(FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули))
Назначение средства измерений:
Системы оптические измерительные FTB-2 (PRO), FTB-4 (PRO), LTB-8 с модулями FTBx-5235, FTBx-5245, FTBx-5255 (далее по тексту - системы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи (ВОСП), в том числе со спектральным уплотнением каналов.
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 1
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 2
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 3
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 4
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 5
Внешний вид.
Системы оптические измерительные с модулями
Рисунок № 6
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177097
ID в реестре СИ - 1228929
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация FTB-2 (PRO), модификации FTB-2 (PRO), мод. FTBx-5245, LTB-8, FTB-4-Pro, FTB-4 PRO, FTB-4 (PRO), FTB-2(PRO), FTB-2 PRO, FTB-2 (PRO) с модулем FTBx-5245, FTB-2 (PRO), FTB-2,
Производитель
Изготовитель - Фирма "EXFO Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 228
Выдано извещений - 0
Кол-во периодических поверок - 162
Кол-во средств измерений - 85
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
Наличие аналогов СИ: Системы оптические измерительные с модулями (FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EXFO Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36239-10 01.08.2015 |
Мини-рефлектометры оптические, AXS-100/110 Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
49404-12 26.03.2017 |
Системы измерительные, FTB-1 Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
58294-14 25.08.2019 |
Рефлектометры оптические, MaxTester 700 мод. MAX-715B, MAX-720B, MAX-730B Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
64764-16 12.08.2021 |
Системы оптические измерительные, FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
66486-17 26.01.2022 |
Системы оптические измерительные, FTB-2 (Pro) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
78077-20 22.04.2025 |
Системы оптические измерительные с модулями, FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
79127-20 11.09.2025 |
Системы оптические измерительные, FTB-1v2 / FTB-1v2-PRO Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Системы оптические измерительные с модулями (FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 122 | 36 | 60 | 0 | 121 | 36 | 59 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 55 | 10 | 2 | 53 | 0 | 55 | 2 | 53 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 37 | 15 | 2 | 35 | 0 | 37 | 2 | 35 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы оптические измерительные с модулями (FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 11200 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Результаты измерений могут быть сохранены на встроенном накопителе (объемом 64 или 128 ГБайт).
Метрологически значимая часть ПО располагается в аппаратной части системы. Внесение изменений в файл, содержащий результаты измерений, невозможно. Установка встроенного ПО осуществляется в процессе производства систем. Доступ к аппаратной части систем исключён конструктивно. Замена версии ПО с целью расширения сервисных возможностей систем может производиться только в аккредитованных сервис-центрах производителя.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Optical Spectrum Analyzer.exe |
|
Номер версии (идентификационный номер) ПО |
6.4 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса системы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация фирмы «EXFO Inc.», Канада
Поверка
Поверкаосуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- Государственный рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне значений от 400 до 3400 нм по ГОСТ 8.585-2013
-
- Государственный рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 1 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель системы в соответствии с рисунками 2, 5.
Изготовитель
Фирма «EXFO Inc.», КанадаАдрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2, Canada
Телефон: +420 720 592 592
Факс: +420 602 558 480
Email: vratislav.blazek@exfo.com
Web-сайт: www.exfo.com
Завод-изготовитель
Фирма «EXFO Telecom Equipment (Shenzhen) Ltd», Китай Адрес: F1 to F3, No. 71-3, Xintian Avenue, Xintian Community, Fuhai Subdistrict, Bao'an District, Shenzhen, Guangdong, P.R.China, 518103
Телефон: +86-755-8203-2300
Факс: +86-755-8203-2306
Заявитель
Общество с ограниченной ответственностью «Концепт Технологии»
(ООО «Концепт Технологии»)
ИНН 7736263386
Юридический адрес: 108840, г. Москва, г. Троицк, Калужское шоссе, д. 20, эт. 1, пом.5, оф. 2
Адрес: 108811, г. Москва, п. Московский, Киевское шоссе, 22-й км., домовладение 4, стр.1, блок Б
Телефон: +7 (495) 775-31-75
Факс: +7 (495) 775-31-75 (109)
E-mail: info@c-tt.ru
Web-сайт: www.c-tt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия систем основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов ВОСП с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Системы представляют собой переносной прибор в прямоугольном корпусе, состоящий из базового блока модификаций FTB-2 (PRO), FTB-4 (PRO), LTB-8, и сменных модулей -анализаторов оптического спектра модификаций FTBx-5235, FTBx-5245, FTBx-5255.
Модификации базового блока отличаются друг от друга внешним видом, массой, габаритными размерами корпуса, и количеством слотов для установки модулей. Модификации сменных модулей отличаются друг от друга метрологическими характеристиками - спектральным разрешением, погрешностью измерений длины волны и уровня средней мощности оптического излучения.
Управление работой систем, отображение и хранение информации по измеряемым параметрам осуществляется с помощью встроенного компьютера.
Общий вид систем представлен на рисунках 1 и 3.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки представлены на рисунках 2, 4, 5, 6.
пазр»а
EXFO

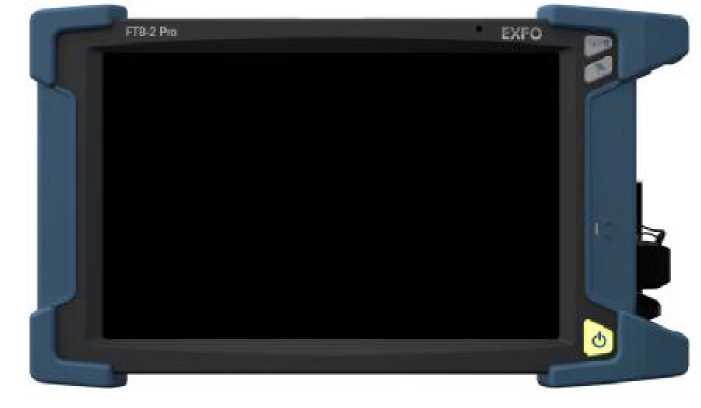

Рисунок 1 - Общий вид систем FTB-2 (PRO), FTB-4 (PRO)
Место
Место нанесения
Место нанесения
пломбирования
маркировки
знака поверки

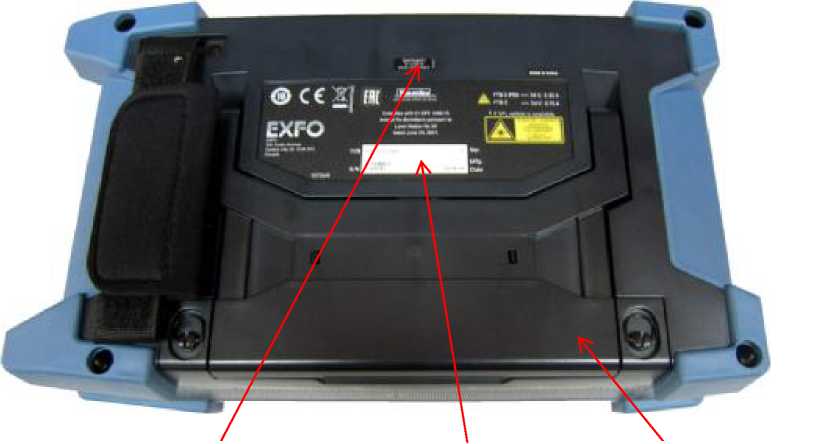

Рисунок 2 - Схема пломбировки систем систем FTB-2 (PRO), FTB-4 (PRO) от несанкционированного доступа, обозначение мест маркировки и нанесения знака поверки

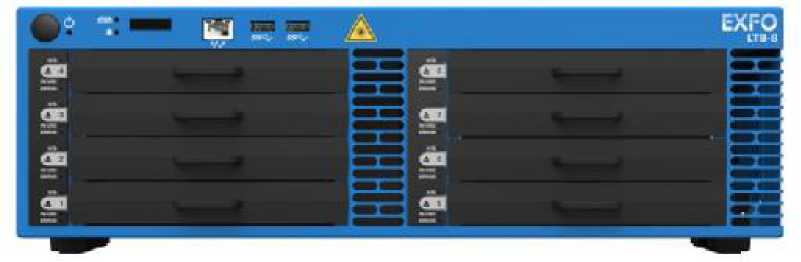

Рисунок 3 - Общий вид системы LTB-8
Место нанесения маркировки

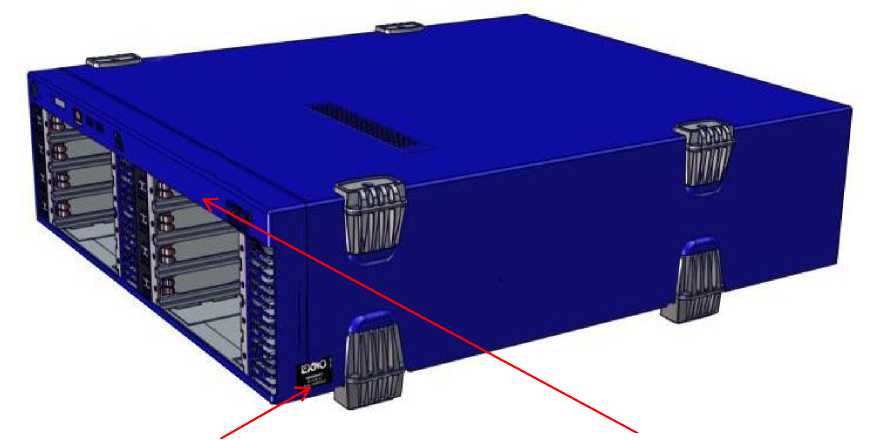

Рисунок 4 - Схема обозначение мест маркировки системы LTB-8
Место пломбирования
Место нанесения знака поверки

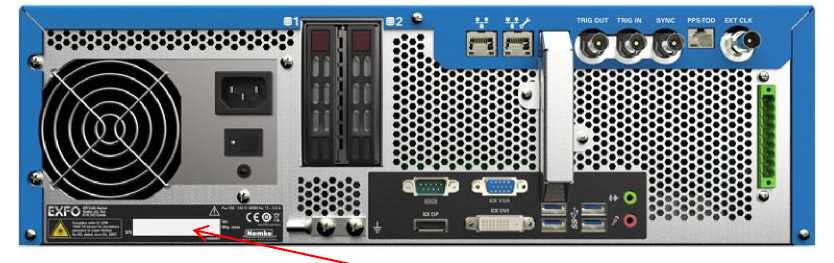

Рисунок 5 - Схема пломбировки системы LTB-8 от несанкционированного доступа, обозначение мест нанесения знака поверки
Место
пломбирования
Место нанесения маркировки

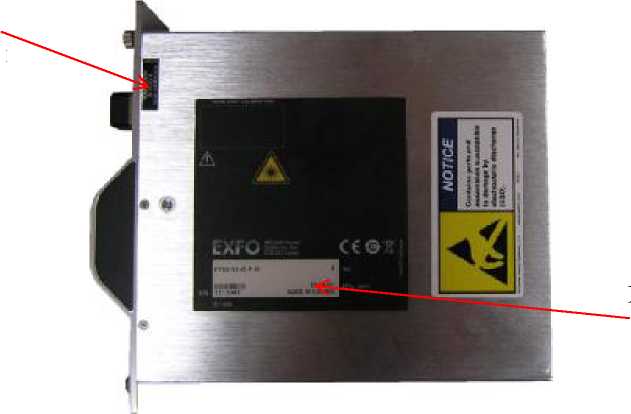

Рисунок 6 - Схема пломбировки сменных модулей систем от несанкционированного доступа, обозначение места маркировки
Таблица 2 - Метрологические характеристики систем оптических измерительных
FTB-2 (PRO), FTB-4 (PRO), LTB-8 с модулями FTBx-5235, FTBx-5245, FTBx-5255
|
Наименование характеристики |
Значение | ||
|
FTBx-5235 |
FTBx-5245 |
FTBx-5255 | |
|
Диапазон измерений длины волны, нм |
от 1250 до 1650 | ||
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм: - в диапазоне от 1520 до 1610 нм |
±0,060 |
±0,050 |
±0,025 |
|
- в диапазоне от 1250 до 1650 нм |
±0,100 |
±0,050 | |
|
Разрешающая способность по шкале длин волн, нм: - в диапазоне от 1300 до 1590 нм |
0,065 |
0,020*; 0,035 | |
|
- в диапазоне от 1250 до 1650 нм |
0,100 | ||
|
Диапазон измерений уровня средней мощности, дБм |
от -65 до +18 | ||
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ:
|
±0,6 |
±0,5 | |
|
±3,0 | |||
|
* Измерения в режиме высокого разрешения. | |||
Таблица 3 - Основные технические характеристики систем оптических измерительных FTB-2 (PRO), FTB-4 (PRO), LTB-8 с модулями FTBx-5235, FTBx-5245, FTBx-5255
|
Наименование характеристики |
Значение |
|
Диапазон отображения уровня средней мощности оптического излучения, дБм: | |
|
- FTBx-5235 |
от -65 до +23 |
|
- FTBx-5245 и FTBx-5255 |
от -80 до +18 |
|
- FTBx-5245 и FTBx-5255 с опцией HPW |
от -75 до +23 |
|
Тип применяемого оптического волокна: | |
|
- одномодовое (сердцевина), мкм |
9 |
|
- одномодовое (оболочка), мкм |
125 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 240 |
|
- частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры оптического блока (высотахширинахглубина), мм, не более: | |
|
- модификация FTB-2 (PRO) |
199х333х119 |
|
- модификация FTB-4 (PRO) |
199x333x170 |
|
- модификация LTB-8 |
154x459x558 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- модификация FTB-2 (PRO) |
4,5 |
|
- модификация FTB-4 (PRO) |
5,5 |
|
- модификация LTB-8 |
15,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность (без конденсата), %, не более: | |
|
модификация FTB-2 (PRO) и FTB-4 (PRO) |
95 |
|
модификация LTB-8 |
80 |
