Номер по Госреестру СИ: 78142-20
78142-20 Источники питания программируемые модульные
(NI PXI-4110, NI PXI-4130)
Назначение средства измерений:
Источники питания программируемые модульные NI PXI-4110, NI PXI-4130 (далее -модули) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока на резистивной нагрузке и измерения воспроизводимых величин.

Внешний вид.
Источники питания программируемые модульные
Рисунок № 1
Программное обеспечение
Программное обеспечение (драйвер) “NI-DCPower” служит для управления режимами работы модулей, его метрологически значимая часть предназначена для задания и измерения значений величин. Драйвер устанавливается на контроллер с шиной PXI в базовом блоке (шасси). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DCPower |
Номер версии (идентификационный номер) |
не ниже 1.5 |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания программируемым модульным NI PXI-4110, NI PXI-4130
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ь10-16 до 100 А (утверждена Приказом Росстандарта от 01.10 2018 г. № 2091)
Поверка
Поверкаосуществляется по документу М4'1'10/МП-2020 «ГСИ. Источники питания программируемые модульные NI PXI-4110, NI PXI-4130. Методика поверки», утвержденному АО «АКТИ-Мастер» 27.02.2020 г.
Основные средства поверки:
- мультиметр цифровой модульный NI PXIe-4081; регистрационный номер 68422-17. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
-
1) Компания “National Instruments Corporation”, Венгрия Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
E-mail info@ni.com
-
2) Компания “National Instruments Malaysia Sdn. Bhd.”, Малайзия
Тел.: 604-344-6900, факс: 604-626-3436
E-mail info@ni.com
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС» (ООО «ЭнАй Рус »)Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел.: +7 (495)783-68-51, факс: +7 (495) 783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314 Тел./факс: +7 (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Модули представляют собой высокоточные стабилизированные источники напряжения и силы тока, управление которыми производится через интерфейс PXI. Задаваемое в цифровом коде значение преобразуется цифро-аналоговым преобразователем в аналоговое значение выходной величины. Модули имеют выполненные на основе аналого-цифровых преобразователей измерители силы тока и напряжения, позволяющие одновременно контролировать оба параметра. Модули устанавливаются в слоты шасси PXI.
Модули отличаются количеством каналов, диапазонами и погрешностями воспроизведения и измерения величин. Для управления модулями используется контроллер, установленный в шасси PXI, и программное обеспечение NI-DCPower.
Конструктивно модули выполнены в виде платы, на которой закреплены лицевая панель с разъемами для присоединения кабелей, и разъем интерфейса. На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1.

NIPXI-4110
Programmable ОС Fcwe
место нанесения знака утверждения типа и знака поверки

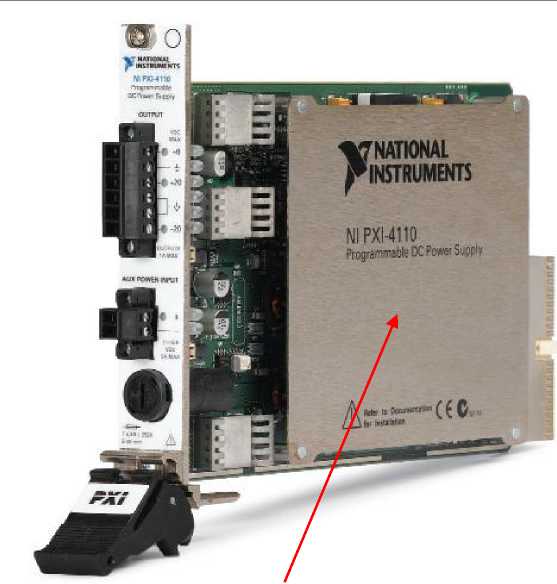

Рисунок 1 - Общий вид модулей
Таблица 4 - Комплектность модулей
Наименование и обозначение |
Кол-во |
Источник питания программируемый модульный NI PXI-4110 / NI PXI-4130 |
1 шт. по заказу |
Адаптер сетевой NI APC-4100 (12 В/5 А) |
1 шт. по заказу |
Комплект коннекторов MINI-COMBICON |
1 шт. |
Компакт-диск с драйвером “NI-DCPower” и документацией |
1 шт. |
Руководство по эксплуатации 371638E1, 2019 |
1 шт. |
Методика поверки М4110/МП-2020 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
1 |
2 |
NI PXI-4110 | |
Количество каналов |
3 |
Диапазоны воспроизведения и измерения напряжения, В | |
канал «0» канал «1» канал «2» |
от 0 до +6 от 0 до +20 от 0 до -20 |
Диапазоны воспроизведения и измерения силы тока, А | |
канал «0» |
от 0 до 1,0 |
каналы «1», «2» |
от 0 до 0,02 от 0 до 1,0 1) |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения U, В | |
канал «0» |
±(5-10-U + 0,004) |
каналы «1», «2» |
±(5•IO’, U • 0.010) |
Пределы допускаемой абсолютной погрешности измерения напряжения U, В | |
канал «0» |
±(5-10-U + 0,004) |
каналы «1», «2» |
; (5-10'• 0.005) |
Пределы допускаемой абсолютной погрешности воспроизведен канал «0», А каналы «1», «2» диапазон от 0 до 20 мА, мА диапазон от 0 до 1 А, А |
2 3) ня силы тока I ’ ±( 1,5-10’3 I + 0,004) ±(1,5-10’3-I + 0,060) ±(1,5-10’3-I + 0,004) |
|
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой абсолютной погрешности измерения сил канал «0», А каналы «1», «2» диапазон от 0 до 20 мА, мА диапазон от 0 до 1 А, А |
1,2) ы тока ±(1,5-10’3 1 + 0,004) ±(1,5-10’3-I + 0,035) ±(1,5-10’3-I + 0,004) |
Отклонение выходного напряжения U при изменении на один вольт напряжения внешнего источника питания, В, не более 3) |
±(1-10’4-U + 0,001) |
Отклонение силы выходного тока I при изменении на один вольт напряжения внешнего источника питания, А, не более 3) |
±(1-10’4- I + 240’4^Im)4) |
Отклонение выходного напряжения при изменении на один ампер силы тока в нагрузке, мВ, не более3) | |
канал «0» |
±25 |
каналы «1», «2» |
±20 |
Отклонение силы выходного тока при изменении на один ампер силы тока в нагрузке, не более3) | |
канал «0», мкА |
±200 |
каналы «1», «2» диапазон от 0 до 20 мА диапазон от 0 до 1 А |
±0,6 ±70 |
|

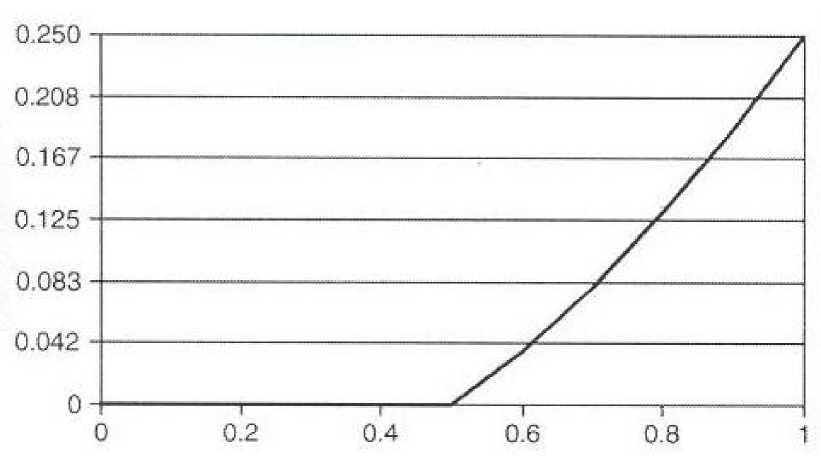

Рисунок 2 - Дополнительная погрешность NI PXI-4110 (ось X - сила тока [А], ось Y - дополнительная погрешность [%])
Продолжение таблицы 2
1 |
2 |
NI PXI-4130 | |
Количество каналов |
2 |
Диапазоны воспроизведения и измерения напряжения, В | |
канал «0» |
от 0 до +6 |
канал «1» |
±6; ±20 |
Диапазоны воспроизведения и измерения силы тока | |
канал «0» |
от 0 до +1 А |
канал «1» |
±200 мкА; ±2 мА; ±20 мА ±200 мА 1); ±2 А 1,2) |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения U, В | |
канал «0» |
±(5-10-U ±0,004) |
канал «1» 4) диапазон ±6 В диапазон ±20 В |
±(3,4-10’4-U + 0,0015) ±(3,4-10’4-U + 0,0018) |
Пределы допускаемой абсолютной погрешности измерения напряжения U, В | |
канал «0» |
±(5-10-U ±0,004) |
канал «1»4) |
±(3,б-IO’1 и • 0.0015) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока I | |
канал «0» А |
± (1,5-10'31 ± 0,004)5) |
канал «1» 4) диапазон ±200 мкА, мкА диапазон ±2 мА, мкА диапазон ±20 мА, мА диапазон ±200 мА, мА диапазон ±2 А, мА |
±(340"4^I + 0,1) ±(з40"4^1 + 1) ±(з40"4^1 + 0,01) ±(з40"4^1 + 0,1) ±(1,2-10’3-I + 1) 5) |
Пределы допускаемой абсолютной погрешности измерения силы тока I | |
канал «0» 3), А |
± (1,5-10’-I + 0,004) 5) |
канал «1» 4) диапазон ±200 мкА, мкА диапазон ±2 мА, мкА диапазон ±20 мА, мА диапазон ±200 мА, мА диапазон ±2 А, мА |
±(340"4^I + 0,02) ±(з40"4^1 + 0,2) ±(з40"4^1 + 0,002) ±(з40"4^1 + 0,04) ±(1,2-10’3-I + 0,2) 5) |
|
Окончание таблицы 2
1 |
2 |
Отклонение выходного напряжения U при изменении на один вольт напряжения внешнего источника питания, В, не более 1) |
±(1-10’4-U + 0,001) |
Отклонение силы выходного тока I при изменении на один вольт напряжения внешнего источника питания, А, не более 1) |
±(1-10’4- I + 240’4^Im)2) |
Отклонение выходного напряжения при изменении на один амш не более3) канал «0» канал «1» |
ф силы тока в нагрузке, мВ, ±25 ±20 |
Отклонение силы выходного тока при изменении на один ампер силы тока в нагрузке, мкА, не более3) | |
канал «0» |
±200 |
канал «1» |
1 (1 -1 О’ '■ Im)2’ |
|

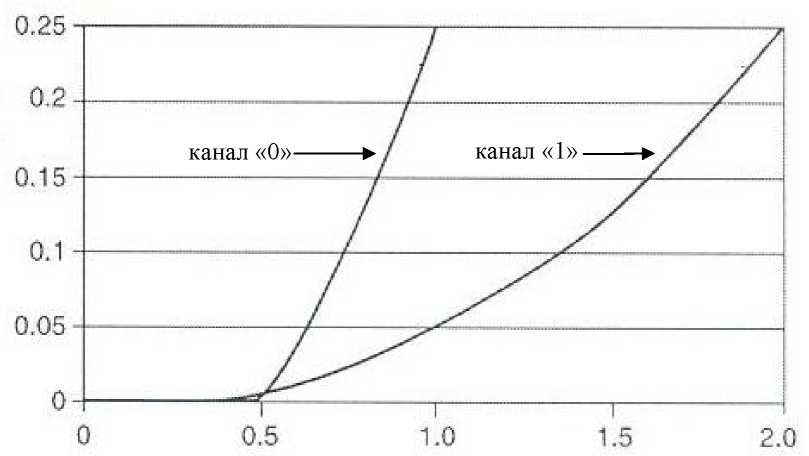

Рисунок 3 - Дополнительная погрешность NI PXI-4130 (ось X - сила тока [А], ось Y - дополнительная погрешность [%])
Таблица 3 - Основные технические характеристики
Потребляемая мощность, Вт, не более | |
от шасси PXI |
20 |
от внешнего источника питания |
55 |
Габаритные размеры (глубина х толщина х высота), мм |
216 х 20 х 130 |
Масса, г, не более | |
NI PXI-4110 |
323 |
NI PXI-4130 |
312 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 55 |
относительная влажность воздуха, % |
от 10 до 90 (без конденсата) |
