Номер по Госреестру СИ: 78140-20
78140-20 Мегаомметры цифровые
(MASTECH M4106, MASTECH M4220)
Назначение средства измерений:
Мегаомметры цифровые MASTECH M4106, MASTECH M4220 (далее по тексту -мегаомметры) предназначены для измерений сопротивления изоляции; напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью термопар.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
MASTECH M4106, MASTECH M4220
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Беринг Сибирь" | Юридические лица | 123 | 123 | 1,00 |
| юридическое лицо | Юридические лица | 60 | 82 | 1,37 |
| Воронежский тепловозоремонтный завод - филиал акционерного общества "Желдорреммаш" | Юридические лица | 21 | 23 | 1,10 |
| ООО "Велкон" | Юридические лица | 16 | 16 | 1,00 |
| Акционерное общество "Федеральная пассажирская компания" | Юридические лица | 12 | 16 | 1,33 |
| ОАО "РЖД" НЦО | Юридические лица | 11 | 11 | 1,00 |
| ОАО "РЖД" АХЦ | Юридические лица | 11 | 11 | 1,00 |
| Административно-хозяйственный центр-структурное подразделение Северо-Кавказской железной дороги-филиала открытого акционерного общества <<Российские железные дороги>> | Юридические лица | 11 | 11 | 1,00 |
| ОАО "РЖД" | Юридические лица | 9 | 12 | 1,33 |
| Открытое Акционерное Общество "Российские железные дороги" | Юридические лица | 9 | 10 | 1,11 |
| ОАО "РЖД", Западно-Сибирская дирекция по ремонту тягового подвижного состава | Юридические лица | 7 | 7 | 1,00 |
| ОАО "РЖД" ЭЧ-8 | Юридические лица | 6 | 10 | 1,67 |
| Октябрьская дирекция по энергообеспечению-структурное подразделение Трансэнерго-филиала открытого акционерного общества "Российские железные дороги" | Юридические лица | 6 | 6 | 1,00 |
| Восточно-Сибирская Дирекция по ремонту тягового подвижного состава - структурное подразделение Дирекции по ремонту тягового подвижного состава - филиала Открытое акционерное общество "Российские железные дороги" | Юридические лица | 6 | 6 | 1,00 |
| Открытое акционерное общество "Российские железные дороги" | Юридические лица | 5 | 6 | 1,20 |
| ОАО "РЖД" ТРПУ-33 | Юридические лица | 4 | 7 | 1,75 |
| ЮЛ | Юридические лица | 4 | 6 | 1,50 |
| ОАО "РЖД" ТРПУ-33 Пенза | Юридические лица | 4 | 5 | 1,25 |
| ООО "Велком" | Юридические лица | 4 | 4 | 1,00 |
| ОАО "РЖД", Красноярская дирекция по ремонту тягового подвижного состава | Юридические лица | 3 | 6 | 2,00 |
| ОАО «РЖД», Саянская дистанция электроснабжения | Юридические лица | 3 | 6 | 2,00 |
| Юго-Восточная Дирекция по ремонту тягового подвижного состава- структурное подразделение Дирекции по ремонту тягового подвижного состава - филиала ОАО "Российские железные дороги" | Юридические лица | 3 | 4 | 1,33 |
| ФБУ"Ростест -Москва" | Юридические лица | 3 | 3 | 1,00 |
| ОАО "РЖД" связь | Юридические лица | 3 | 3 | 1,00 |
| ОАО "РЖД" ТРПУ-33 (Пенза) УП Пенза-3 | Юридические лица | 3 | 3 | 1,00 |
| ЗАПАДНО-СИБИРСКАЯ ДИРЕКЦИЯ ПО ТЕПЛОВОДОСНАБЖЕНИЮ- СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ ЦЕНТРАЛЬНОЙ ДИРЕКЦИИ ПО ТЕПЛОВОДОСНАБЖЕНИЮ- ФИЛИАЛ ОАО "РЖД" | Юридические лица | 3 | 3 | 1,00 |
| ОАО "РЖД" СКЦМ | Юридические лица | 3 | 3 | 1,00 |
| ОАО «РЖД», ТРПУ-9 Карасук | Юридические лица | 2 | 4 | 2,00 |
| Нижегородский участок производства (ДЭЗу-2) Горьковской дирекции по эксплуатации зданий и сооружений дороги Горьковской железной дороги - филиала ОАО "РЖД" | Юридические лица | 2 | 3 | 1,50 |
| Астраханский тепловозоремонтный завод -филиал акционерного общества "Желдорреммаш" | Юридические лица | 2 | 3 | 1,50 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b34ff68c-dd34-3c12-ea7e-903ba0db7f0c | 78140-20 | 2024-12-24 | — | актуальная |
| c87b50eb-0110-e9e7-524b-1f34e808be8f | 78140-20 | 2020-05-28 | 2024-12-24 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 24.12.2024
Срок свидетельства - 27.04.2030
Номер записи - 177160
ID в реестре СИ - 1229095
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
М4106, MASTECH M4106, MASTECH M4220, MASTECH M4106, MASTECH M4220, M4106, нет модификации, мод. М4106, мод. MASTECH M4106, Mastech 4106, MASTECH М4106, мод. MASTECH M4220, MASTECHM 4106, Мегаомметр М4106, MASTECH №4106, М4220, Модификация MASTECH M4106, -, MASTECH М4220, М 4106, M4220
Изготовитель - Компания "Dongguan Huayi Mastech Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Кол-во поверок - 532
Выдано извещений - 13
Кол-во периодических поверок - 367
Кол-во средств измерений - 321
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 651 дн.
№839 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 75 шт (КИБ-76 - 14/769 - системы измерительной контроля параметров блоков 2 и 6 изделия 760 СИ БРП -760.9500-0)
№3062 от 2024.12.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78140-20 Мегаомметры цифровые (MASTECH M4106, MASTECH M4220) Компания "Dongguan Huayi Mastech Co., Ltd." (КИТАЙ ) |
52913-13 Мегаомметры цифровые (ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37) Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП») (РОССИЯ Московская область, г. Мытищи) |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 7 | 0 | 4 | 0 | 5 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 28 | 2 | 0 | 28 | 1 | 26 | 0 | 26 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ДЦМ СЕВ (RA.RU.312768) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ЮВОСТ ДЦМ (RA.RU.312723) | 15 | 0 | 15 | 0 | 0 | 0 | 0 | |||
| ГОРЬК ДЦМ (RA.RU.312749) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| КРАС ДЦМ (RA.RU.312813) | 8 | 1 | 7 | 0 | 4 | 1 | 3 | |||
| КЛНГ ДЦМ (RA.RU.312753) | 2 | 0 | 2 | 1 | 1 | 0 | 1 | |||
| ДЦМ ОКТ ЖД ОАО РЖД (RA.RU.310555) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| Западно-Сибирский центр метрологии З-СИБ ж.д. ОАО «РЖД» (RA.RU.312731) | 5 | 1 | 4 | 0 | 2 | 0 | 2 | |||
| НПЦМ Прив. ж.д. ОАО "РЖД" (RA.RU.312744) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 29 | 7 | 0 | 29 | 2 | 29 | 0 | 29 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 6 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| Красноярская железная дорога - филиал ОАО "РЖД" (RA.RU.312812) | 4 | 0 | 0 | 0 | 4 | 0 | 0 | |||
| Красноярская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 53 | 3 | 0 | 53 | 1 | 45 | 0 | 45 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ДЦМ КБШ (RA.RU.312831) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ДЦМ Ю-Ур (RA.RU.312751) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ДЦМ З-СИБ ЖД ОАО «РЖД» (RA.RU.310555) | 6 | 1 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| ДЦМ КБШ ЖД ОАО «РЖД» (RA.RU.310555) | 14 | 4 | 0 | 14 | 0 | 13 | 0 | 13 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ДЦМ КЛНГ ЖД ОАО «РЖД» (RA.RU.310555) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ДЦМ СЕВ ЖД ОАО «РЖД» (RA.RU.310555) | 6 | 0 | 6 | 1 | 6 | 0 | 6 | |||
| ДЦМ КРАС ЖД ОАО «РЖД» (RA.RU.310555) | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ДЦМ С-КАВ ЖД ОАО «РЖД» (RA.RU.310555) | 16 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ДЦМ ГОРЬК ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ДЦМ Ю-ВОСТ ЖД ОАО «РЖД» (RA.RU.310555) | 27 | 3 | 0 | 27 | 0 | 0 | 0 | 0 | ||
| ДЦМ Ю-УР ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ДЦМ СВЕРД ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "К-С" (RA.RU.310467) | 152 | 33 | 152 | 0 | 0 | 152 | 152 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1860 | 4216 |
|
ФБУ Иркутский ЦСМ Иркутская область |
270 | 4216 |
|
Восточно-Сибирский центр метрологии - структурное подразделение Восточно-Сибирская железной дороги - филиала ОАО РЖД Иркутская область |
3224 | 4216 |
|
Калининградский центр метрологии - структурное подразделение Калининградской железной дороги - филиала ОАО РЖД Калининградская область |
1528 | 4216 |
|
ФБУ Коми ЦСМ Республика Коми |
7147 | 4216 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Лист № 8
Всего листов 8
Нормативные и технические документы
Нормативные документы, устанавливающие требования мегаомметрам цифровым MASTECH M4106, MASTECH M4220
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений , относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
осуществляется по документу ИЦРМ-МП-008-20 «Мегаомметры цифровые MASTECH M4106, MASTECH M4220. Методика поверки», утвержденному ООО «ИЦРМ» 22.01.2020 г.
Основные средства поверки: вольтметры С503, С504, С505, С506, С507, С508, С509, С510, С511 (регистрационный номер в Федеральном информационном фонде № 10194-85); калибраторы электрического сопротивления КС-100К0Т5, КС-100К1 Т5, КС-100К5Т (регистрационный номер в Федеральном информационном фонде № 38140-08); калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде № 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и (или) свидетельство о поверке.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти мегаомметров.
Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько диапазонов установки выходного напряжения.
Мегаомметры обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
По отношению сопротивлений изоляции, измеренных через 60 и 15 секунд после начала испытаний мегаомметры рассчитывают коэффициент диэлектрической абсорбции (DAR). По отношению сопротивлений изоляции, измеренных через 10 и 1 минуту после начала испытаний мегаомметры рассчитывают индекс поляризации (PI).
Для выбора режима измерений и выходного напряжения в мегаомметрах используются поворотные переключатели и функциональные кнопки.
Мегаомметры снабжены функциями таймера, подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией.
Основные узлы мегаомметров: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, дисплей, источник питания.
Мегаомметры выпускаются в двух модификациях: MASTECH M4106 и MASTECH M4220, отличающихся функциональностью, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Конструктивно мегаомметры выполнены в ударопрочных корпусах из полипропилена.
На лицевой панели расположены дисплей, индикаторы, функциональные клавиши. Входные разъемы расположены на боковой панели (MASTECH M4106) или на лицевой панели (MASTECH M4220).
На задней панели размещен батарейный отсек.
Питание мегаомметров автономное - от сменных элементов питания типоразмера АА.
Общий вид мегаомметров представлен на рисунках 1 - 2.
Пломбирование мегаомметров цифровых MASTECH M4106, MASTECH M4220 не предусмотрено.

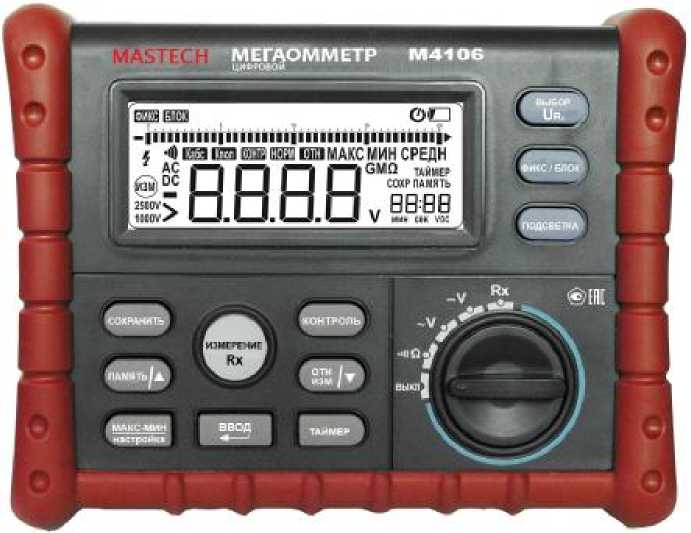

Рисунок 1 - Общий вид мегаомметров цифровых MASTECH M4106

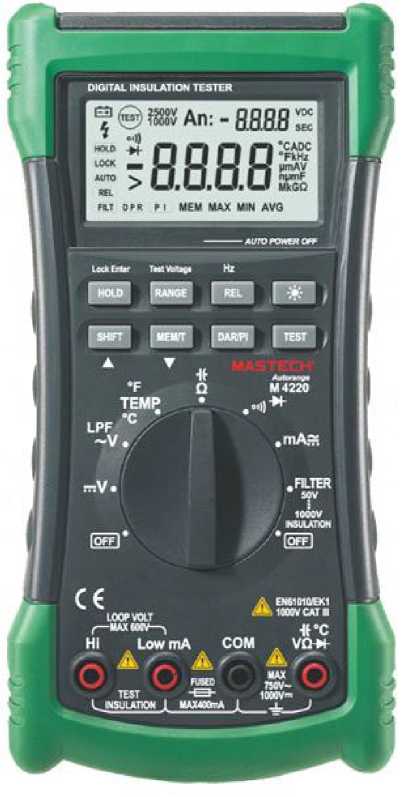

Рисунок 2 - Общий вид мегаомметров цифровых MASTECH M4220
Таблица 1 - Функциональные характеристики
|
Наименование характеристики |
Значение | |
|
MASTECH M4106 |
MASTECH M4220 | |
|
Измерение сопротивления изоляции |
Да |
Да |
|
Измерение напряжения постоянного тока |
Да |
Да |
|
Измерение напряжения переменного тока |
Да |
Да |
|
Измерение силы постоянного тока |
Нет |
Да |
|
Измерение силы переменного тока |
Нет |
Да |
|
Измерение электрического сопротивления постоянному току |
Да |
Да |
|
Измерение электрической емкости |
Нет |
Да |
|
Измерение частоты |
Нет |
Да |
|
Измерение температуры с помощью термопар |
Нет |
Да |
|
Проверка диодов |
Нет |
Да |
Программное обеспечение отсутствует.
Таблица 17 -
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр цифровой (модификация по заказу) |
MASTECH M4106 или MASTECH M4220 |
1 шт. |
|
Кабели измерительные |
- |
2 шт. |
|
Зажимы типа «крокодил» |
- |
2 шт. |
|
Элементы питания типоразмера АА |
- |
8 (4) 1) шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Термопара типа «К» |
- |
1 шт. 2) |
|
Разъем многофункциональный |
- |
1 шт. 2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-008-20 |
1 экз. |
|
Примечания
| ||
Таблица 2 - Метрологические характеристики мегаомметров цифровых MASTECH M4106 в
режиме измерений сопротивления изоляции
|
Номинальное значение испытательного напряжения, U, В 1 |
Диапазон измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений |
|
250 |
от 500 кОм до 20 МОм |
0,01 МОм |
±(0,03-R+5 е.м.р.) |
|
св. 20 до 200 МОм |
0,1 МОм | ||
|
св. 200 до 250 МОм |
1 МОм | ||
|
500 |
от 500 кОм до 20 МОм |
0,01 МОм | |
|
св. 20 до 200 МОм |
0,1 МОм | ||
|
св. 200 до 500 МОм |
1 МОм | ||
|
1000 |
от 500 кОм до 20 МОм |
0,01 МОм | |
|
св. 20 до 200 МОм |
0,1 МОм | ||
|
св. 200 до 1000 МОм |
1 МОм | ||
|
2500 |
от 1 до 2000 МОм |
1 МОм | |
|
св. 2 до 20 ГОм |
0,01 ГОм |
±(0,05^R+20 е.м.р.) | |
|
св. 20 до 100 ГОм |
0,1 ГОм |
±(0,1<R+20 е.м.р.) | |
|
св. 100 до 300 ГОм |
0,1 ГОм |
±(0,2<R+20 е.м.р.) | |
|
Примечания 1) - диапазон установки испытательного напряжения от U до 1,2-U, В; R - измеренное значение сопротивления изоляции, кОм, МОм, ГОм | |||
Таблица 3 - Метрологические характеристики мегаомметров цифровых MASTECH M4106 в режиме измерений напряжения постоянного тока
|
Пределы измерений, В |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
200,0 В |
0,1 |
±(0,005/U+5 е.м.р.) |
|
1000 В |
1 | |
|
Примечание - U - измеренное значение напряжения постоянного тока, В | ||
Таблица 4 - Метрологические характеристики мегаомметров цифровых MASTECH M4106 в режиме измерений напряжения переменного тока
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
200,0 В |
50; 60 |
0,1 |
±(0,015^U+5 е.м.р.) |
|
750 В |
1 | ||
|
Примечание - U - измеренное значение напряжения переменного тока, В | |||
Таблица 5 - Метрологические характеристики мегаомметров цифровых MASTECH M4106 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений, Ом |
Разрешение (единица младшего разряда (е.м.р.)), Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
|
20,00 |
0,01 |
±(0,01-R+5 е.м.р.) |
|
200,0 |
0,1 | |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом | ||
Таблица 6 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений сопротивления изоляции
|
Номинальное значение испытательного напряжения, U, В 1) |
Диапазон измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений |
|
50 |
от 500 кОм до 5 МОм |
0,01 МОм |
±(0,03-R+5 е.м.р.) |
|
св. 5 до 50 МОм |
0,1 МОм | ||
|
100 |
от 500 кОм до 5 МОм |
0,01 МОм | |
|
св. 5 до 50 МОм |
0,1 МОм | ||
|
св. 50 до 100 МОм |
1 МОм | ||
|
250 |
от 500 кОм до 25 МОм |
0,1 МОм | |
|
св. 25 до 250 МОм |
1 МОм | ||
|
500 |
от 500 кОм до 50 МОм |
0,1 МОм | |
|
св. 50 до 500 МОм |
1 МОм | ||
|
1000 |
от 500 кОм до 50 МОм |
0,1 МОм | |
|
св. 50 до 500 МОм |
1 МОм | ||
|
св. 0,5 до 2,0 ГОм |
0,1 ГОм |
±(0,05-R+5 е.м.р.) | |
|
Примечания 1) - диапазон установки испытательного напряжения от U до 1,2-U, В; R - измеренное значение сопротивления изоляции, кОм, МОм, ГОм | |||
Таблица 7 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений напряжения постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
660,0 мВ |
0,1 мВ |
±(0,005-U+5 е.м.р.) |
|
6,600 В |
0,001 В | |
|
66,00 В |
0,01 В | |
|
660,0 В |
0,1 В | |
|
1000 В |
1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 8 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений напряжения переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е-м-р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
660,0 мВ |
50; 60 |
0,1 мВ |
±(0,015-U+30 е.м.р.) |
|
6,600 В |
0,001 В | ||
|
66,00 В |
0,01 В | ||
|
660,0 В |
0,1 В | ||
|
750 В |
1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 9 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений силы постоянного тока
|
Пределы измерений, мА |
Разрешение (единица младшего разряда (е. м. р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
|
66,00 |
0,01 |
±(0,01-1+5 е.м.р.) |
|
400,0 |
0,1 | |
|
Примечание - I - измеренное значение силы постоянного тока, мА | ||
Таблица 10 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений силы переменного тока
|
Пределы измерений, мА |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
|
66,00 |
50; 60 |
0,01 |
±(0,015-1+30 е.м.р.) |
|
400,0 |
0,1 | ||
|
Примечание |
- I - измеренное значение силы переменного тока, |
мА | |
Таблица 11 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
660,0 Ом |
0,1 Ом |
±(0,012^R+5 е.м.р.) |
|
6,600 кОм |
0,001 кОм | |
|
66,00 кОм |
0,01 кОм | |
|
660,0 кОм |
0,1 кОм |
±(0,015^R+5 е.м.р.) |
|
6,600 МОм |
0,001 МОм |
±(0,02^R+20 е.м.р.) |
|
66,00 МОм |
0,01 МОм | |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 12 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в
режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ |
|
66,00 нФ |
0,01 нФ |
±(0,05^C+20 е.м.р.) |
|
660,0 нФ |
0,1 нФ | |
|
6,600 мкФ |
0,001 мкФ | |
|
66,00 мкФ |
0,01 мкФ | |
|
660,0 мкФ |
0,1 мкФ | |
|
6,600 мФ |
1 мкФ | |
|
66,00 мФ |
10 мкФ | |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ | ||
Таблица 13 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений частоты
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
|
660,0 Гц |
0,1 Гц |
±(0,015<F+5 е.м.р.) |
|
6,600 кГц |
0,001 кГц | |
|
66,00 кГц |
0,01 кГц | |
|
Примечание - F - измеренное значение частоты, Гц, кГц | ||
Таблица 14 - Метрологические характеристики мегаомметров цифровых MASTECH M4220 в режиме измерений температуры с помощью термопар (термопара типа K по ГОСТ Р 8.585-2001)
|
Диапазон измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой основной абсолютной погрешности измерений, °С1) |
|
от -30 до +1300 |
1 |
±(0,01-T+2 е.м.р.) |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 15 - Температурные коэффициенты
|
Модификация |
Температурный коэффициент, /°С |
|
MASTECH M4106 |
0,05 |
|
MASTECH M4220 |
0,05 |
Таблица 16 - Общие технические характеристики
|
Наименование характеристики |
Значение | |
|
MASTECH M4106 |
MASTECH M4220 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
6 |
|
Габаритные размеры, мм, не более: - длина |
200 |
205 |
|
- ширина |
155 |
102 |
|
- высота |
75 |
58 |
|
Масса, кг, не более |
1,3 |
0,35 |
|
Нормальные условия измерений:
|
от +18 до +28 80 от 84 до 106 | |
Продолжение таблицы 16
|
Наименование характеристики |
Значение | |
|
MASTECH M4106 |
MASTECH M4220 | |
|
Рабочие условия измерений:
|
от -30 до +50 80 от 84 до 106 |
от 0 до +40 80 от 84 до 106 |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч |
10 000 | |
