Номер по Госреестру СИ: 78051-20
78051-20 Преобразователи давления измерительные
(RPS 8000, DPS 8000)
Назначение средства измерений:
Преобразователи давления измерительные RPS 8000, DPS 8000 (далее по тексту - преобразователи) предназначены для измерений абсолютного давления и преобразований в частотный или цифровой сигнал.

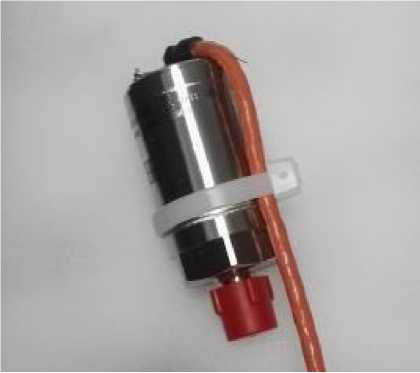

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

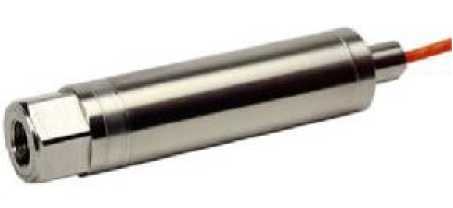

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177071
ID в реестре СИ - 1229188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для преобразователей с пределами допуск. привед. погрешности ±0,01 % и ±0,02 %; 2 года - для преобразователей с пределами допуск. привед. погрешности ±0,03 %
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Druck Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
Наличие аналогов СИ: Преобразователи давления измерительные (RPS 8000, DPS 8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Druck Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53900-13 20.06.2018 |
Преобразователи давления, PTX 7000 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
60810-15 27.03.2025 |
Калибраторы тока, UPS-II, UPS-III, UPS-III-IS Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61351-15 |
Преобразователи давления измерительные, PTX 651-2348 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72120-18 03.08.2024 |
Калибраторы давления, PACE Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
77631-20 25.02.2025 |
Преобразователи давления измерительные, PMP, PTX Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
78051-20 22.04.2025 |
Преобразователи давления измерительные, RPS 8000, DPS 8000 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год - для преобразователей с пределами допуск. привед. погрешности ±0,01 % и ±0,02 %; 2 года - для преобразователей с пределами допуск. привед. погрешности ±0,03 % |
|
81141-20 |
Преобразователи давления измерительные РТХ1010, Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Преобразователи давления измерительные (RPS 8000, DPS 8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи давления измерительные (RPS 8000, DPS 8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи функционируют под управлением встроенного программного обеспечения (ПО) встроенного микропроцессора. ПО выполняет следующие функции: считывание информации, хранение калибровочных коэффициентов, преобразование частоты в цифровой сигнал.
Автономное ПО TERPS предназначено для устройств на операционной системе Android. Автономное ПО выполняет взаимодействие со встроенным ПО и служит для отображения результатов измерений давления преобразователей с USB интерфейсом. Автономное ПО не является метрологически значимым.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение | ||
|
Встроенное |
Автономное | ||
|
Интерфейс связи |
RS-232, RS-485, USB |
CAN |
USB |
|
Идентификационное наименование ПО |
DK217 |
DK0410 |
TERPS |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.02.00 |
Hex:0x2972 (или Dec: 10610) |
2.0.0.52 |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки или иным методом, на титульный лист паспорта типографским способом.
Лист № 7 Всего листов 8
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 231-0070-2019 «ГСИ. Преобразователи давления измерительные RPS 8000, DPS 8000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 декабря 2019 г.
Основные средства поверки:
Манометры грузопоршневые PG7000 (регистрационный номер 70517-18). Мультиметры цифровые 34401 А (регистрационный номер 54848-13). Мультиметры 34401 А (регистрационный номер 16500-97).
Калибраторы давления PACE (регистрационный номер 72120-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Druck Ltd., Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, United Kingdom
Телефон: +44 (0) 116 231 4314, факс: +44 (0) 116 231 4192
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия преобразователей основан на измерении резонансной частоты кремниевого резонатора, реагирующего на воздействующее давление.
Преобразователи RPS 8000 исполняются в модификациях RPS 80хх, RPS 81хх, RPS 8100 MINICORE, RPS 82хх и RPS 83хх являются базовыми, с металлической мембраной и частотным выходным сигналом.
Преобразователи DPS 8000 исполняются в модификациях DPS 80хх, DPS 81хх, DPS 82хх и DPS 83хх дополнительно оснащены микропроцессором преобразующим частотный выходной сигнал в цифровой код.
Преобразователи модификации RPS 8100 MINICORE предназначены для измерений давления неконденсирующегося сухого газа, напрямую воздействующего на кремниевый чувствительный элемент.
Для преобразователей модификаций RPS 80хх, RPS 81хх, RPS 8100 MINICORE, RPS 82хх и RPS 83хх значения измеренного давления получают с использованием индивидуальных статических характеристик в виде степенных полиномов, коэффициенты которых определены изготовителем и указаны в паспорте каждого преобразователя. Для модификаций DPS 80хх, DPS 81хх, DPS 82хх и DPS 83хх коэффициенты определенные изготовителем встроены в программное обеспечение микропроцессора, которое формирует цифровой выходной сигнал.
Преобразователи выпускаются отградуированными в Па, кПа, гПа, МПа, бар, мбар, кгс/см2, м вод.ст., мм рт. ст., ат, по заказу преобразователи могут быть могут выпущены с другими единицами давления: psi, Торр.
Пломбировка корпуса преобразователя не предусмотрена.
Общий вид преобразователей приведен на рисунках 1 - 2.
Рисунок 2 - Общий вид преобразователей давления измерительных RPS 8000, DPS 8000 модификации RPS 8100 MINICORE
Рисунок 1 - Общий вид преобразователей давления измерительных RPS 8000, DPS 8000 модификаций RPS 80хх, DPS 80хх, RPS 81 хх,
DPS 81 хх, RPS 82хх, DPS 82хх, RPS 83хх, DPS 83хх
Таблица 2 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
RPS 80хх(1) |
DPS 80хх(1) | |
|
Диапазоны измерений (ДИ) абсолютного давления, МПа |
от 0,0035 до 7 |
от 0,0035 до 7 |
|
Верхние пределы измерений (ВПИ), МПа |
от 0,2 до 7 |
от 0,2 до 7 |
|
Пределы допускаемой приведенной погрешности (1), % от диапазона измерений |
±0,01 ±0,02 ±0,03 |
±0,01 ±0,02 ±0,03 |
| ||
Таблица 3 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
RPS 80хх |
DPS 80хх | |
|
Предельное допускаемое давление, МПа |
1,5-ВПИ | |
|
Выходной сигнал, кГц Цифровой интерфейс |
от 25 до 40(1) |
RS-232 RS-485 CAN USB |
|
Напряжение питания постоянного тока, В |
от 5 до 32 |
9 до 28 (RS-232, RS-485, CAN) от 4,8 до 5,2 (USB) |
|
Потребляемая мощность, В • А, не более |
0,12 |
0,9 |
|
Масса, г, не более |
300 |
400 |
|
Габаритные размеры, мм, не более
|
25 159,5 |
25 159,5 |
|
Условия эксплуатации:
|
от -10 до +50 от -40 до +85(2) от -40 до +125((22)) от -55 до +125(2) 95 от 84 до 106,7 |
от -10 до +50 от -40 до +85(2) от -40 до +125(2)(3) от -55 до +125(2)(3) 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 | |
|
Средний срок службы, лет |
10 | |
| ||
|
Наименование характеристики |
Значение | |
|
RPS 81хх(1) |
DPS 81хх(1) | |
|
Диапазоны измерений (ДИ) абсолютного давления, МПа |
от 0,0035 до 0,35 |
от 0,0035 до 0,35 |
|
Верхние пределы измерений (ВПИ), МПа |
от 0,115 до 0,35 |
от 0,115 до 0,35 |
|
Пределы допускаемой приведенной погрешности (2), % от диапазона измерений |
±0,01 ±0,02 ±0,03 |
±0,01 ±0,02 ±0,03 |
| ||
Таблица 5 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
RPS 81хх |
DPS 81хх | |
|
Предельное допускаемое давление, МПа |
1,5-ВПИ | |
|
Выходной сигнал, кГц Цифровой интерфейс |
от 25 до 40(1) |
RS-232 RS-485 CAN USB |
|
Напряжение питания постоянного тока, В |
от 5 до 32 |
9 до 28 (RS-232, RS-485, CAN) от 4,8 до 5,2 (USB) |
|
Потребляемая мощность, В • А, не более |
0,12 |
0,9 |
|
Масса, г, не более |
300 |
400 |
|
Габаритные размеры, мм, не более
|
25 159,5 |
25 159,5 |
|
Условия эксплуатации:
|
от -10 до +50 от -40 до +85(2) от -40 до +125((22)) от -55 до +125(2) 95 от 84 до 106,7 |
от -10 до +50 от -40 до +85(2) от -40 до +125(2)(3) от -55 до +125(2)(3) 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 | |
|
Средний срок службы, лет |
10 | |
| ||
|
Наименование характеристики |
Значение |
|
RPS 8100 MINICORE | |
|
Диапазоны измерений (ДИ) абсолютного давления, МПа |
от 0,0035 до 3,5 |
|
Верхние пределы измерений (ВПИ), МПа |
от 1,1 до 3,5 |
|
Пределы допускаемой приведенной погрешности (1), % от диапазона измерений |
±0,01 ±0,02 ±0,03 |
|
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. | |
Таблица 7 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
RPS 8100 MINICORE | |
|
Предельное допускаемое давление, МПа |
1,5-ВПИ |
|
Выходной сигнал, кГц |
от 25 до 40 кГц(1) |
|
Напряжение питания постоянного тока, В |
от 5 до 28 |
|
Потребляемая мощность, В • А, не более |
0,01 |
|
Масса, г, не более |
130 |
|
Габаритные размеры, мм, не более - диаметр |
25 |
|
- длина без кабеля |
63 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +85(2) |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
|
(1) Значение частотного выходного сигнала указывается в паспорте на преобразователь. | |
|
(2) Только для преобразователей с ВПИ св. 700 кПа, если допускается диапазоном температур | |
|
выбранного электрического соединителя. | |
|
Наименование характеристики |
Значение | |
|
RPS 82хх; RPS 83хх(1) |
DPS 82хх; DPS 83хх(1) | |
|
Диапазоны измерений (ДИ) абсолютного давления, МПа |
от 0,0035 до 7 |
от 0,0035 до 7 |
|
Верхние пределы измерений (ВПИ), МПа |
от 0,2 до 7 |
от 0,2 до 7 |
|
Пределы допускаемой приведенной погрешности (2), % от диапазона измерений |
±0,01 ±0,02 ±0,03 |
±0,01 ±0,02 ±0,03 |
| ||
Таблица 9 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
RPS 82хх; RPS 83хх |
DPS 82хх; DPS 83хх | |
|
Предельное допускаемое давление, МПа |
1,5-ВПИ | |
|
Выходной сигнал, кГц Цифровой интерфейс |
от 25 до 40(1) |
RS-232 RS-485 CAN USB |
|
Напряжение питания постоянного тока, В |
от 5 до 32 |
от 9 до 28 (RS-232, RS485, CAN) от 4,8 до 5,2 (USB) |
|
Потребляемая мощность, В • А, не более |
0,12 |
0,9 |
|
Масса, г, не более |
300 |
400 |
|
Габаритные размеры, мм, не более
|
25 159,5 |
25 159,5 |
|
Условия эксплуатации:
|
от -10 до +50 от -40 до +85(2) от -40 до +125(2) 95 от 84 до 106,7 |
от -10 до +50 от -40 до +85(2) от -40 до +125(2) 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 | |
|
Средний срок службы, лет |
10 | |
| ||
