Номер по Госреестру СИ: 78577-20
78577-20 Манометры дифференциальные показывающие
(Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic)
Назначение средства измерений:
Манометры дифференциальные показывающие Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic предназначены для измерений дифференциального и избыточного давлений.
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 1
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 2
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 3
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 4
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 5
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 6
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 7
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 8
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2030
Номер записи - 177642
ID в реестре СИ - 1364364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Magnehelic 2300, Magnehelic 2000-500PA, Magnehelic 2000-300PA, Magnehelic 2000-250PA, Magnehelic 2000, Magnehelic, Magneheli, Magnahelic, DM-2112, CAPSUHELIC 4000, Capsuhelic, 4000-30KPA-AT, 2300-60PA, 2060-LT, 2040-LT, 2000-60РА, 2000-60Pa-RUS, 2000-500PA, 2000, -,
Производитель
Изготовитель - «DWYER INSTRUMENTS, Inc.»
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 8022
Выдано извещений - 53
Кол-во периодических поверок - 3340
Кол-во средств измерений - 5177
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 721 дн.
Приказы РСТ, где упоминается данный тип СИ
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
№517 от 2025.03.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Манометры дифференциальные показывающие (Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78577-20 Манометры дифференциальные показывающие (Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic) «DWYER INSTRUMENTS, Inc.» (СОЕДИНЕННЫЕ ШТАТЫ ) |
37815-08 Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие (ТМ, НМ, ТНМ, ДТМ, ДНМ, ДТНМ) ООО "НПЦ "Манометр" (РОССИЯ г.Саранск) |
|
78577-20 Манометры дифференциальные показывающие (Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic) «DWYER INSTRUMENTS, Inc.» (СОЕДИНЕННЫЕ ШТАТЫ ) |
80824-20 Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ) Общество с ограниченной ответственностью "Научно производственный центр Манометр" (ООО НПЦ "Манометр") (РОССИЯ Республика Мордовия, г. Саранск) |
Все средства измерений Общество с ограниченной ответственностью "Научно производственный центр Манометр" (ООО НПЦ "Манометр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78577-20 29.06.2030 |
Манометры дифференциальные показывающие, Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic «DWYER INSTRUMENTS, Inc.» (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 23 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 77 | 1 | 0 | 53 | 4 | 53 | 0 | 53 | |
| ООО "НМОП" (RA.RU.311359) | 3591 | 172 | 2547 | 583 | 1 | 2536 | 2019 | 517 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 321 | 29 | 0 | 321 | 8 | 321 | 0 | 321 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 18 | 6 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ЗАО "НЗЛ" (RA.RU.310700) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 45 | 9 | 0 | 45 | 1 | 45 | 0 | 45 | |
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ИМЦ" (RA.RU.311684) | 1253 | 1093 | 160 | 0 | 42 | 40 | 2 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 25 | 7 | 18 | 0 | 25 | 7 | 18 | |||
| ООО "ЦМ" (RA.RU.310581) | 23 | 2 | 21 | 0 | 9 | 2 | 7 | |||
| ООО "ЦЭСНА" (RA.RU.312897) | 66 | 22 | 0 | 66 | 0 | 54 | 0 | 54 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 61 | 0 | 61 | 0 | 61 | 0 | 61 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 63 | 0 | 63 | 4 | 63 | 0 | 63 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 10 | 8 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ООО "МСК" (RA.RU.312421) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 57 | 6 | 0 | 49 | 0 | 1 | 0 | 1 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 103 | 14 | 0 | 103 | 0 | 103 | 0 | 103 | |
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 26 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 412 | 11 | 401 | 23 | 291 | 10 | 281 | ||
| ООО НПП "НАУКА" (RA.RU.312658) | 6 | 2 | 2 | 4 | 0 | 6 | 2 | 4 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| КАО "АЗОТ" (RA.RU.312410) | 10 | 4 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 19 | 5 | 0 | 19 | 0 | 19 | 0 | 19 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 485 | 191 | 45 | 440 | 0 | 475 | 35 | 440 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 39 | 0 | 39 | 2 | 39 | 0 | 39 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 23 | 11 | 0 | 23 | 0 | 23 | 0 | 23 | |
| ООО "ЦСМ" (RA.RU.312904) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ОАО "СИНТЕЗ" (0331) | 48 | 0 | 48 | 4 | 45 | 0 | 45 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 69 | 0 | 69 | 0 | 69 | 0 | 69 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 131 | 0 | 131 | 0 | 131 | 0 | 131 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 94 | 80 | 14 | 0 | 94 | 80 | 14 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 27 | 0 | 27 | 3 | 27 | 0 | 27 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 62 | 2 | 0 | 62 | 0 | 62 | 0 | 62 | |
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "АЭХК" (273) | 43 | 30 | 0 | 43 | 0 | 43 | 0 | 43 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 35 | 4 | 0 | 35 | 0 | 35 | 0 | 35 | |
| ООО "МЭР" (RA.RU.312845) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ООО "АСУМС" (RA.RU.312418) | 75 | 7 | 0 | 75 | 0 | 75 | 0 | 75 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "РКСМЕТРПРИБОР" (1457) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 21 | 14 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 13 | 2 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 24 | 2 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 429 | 219 | 395 | 34 | 0 | 19 | 19 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 90 | 57 | 0 | 90 | 2 | 53 | 0 | 53 | ||
| ООО "МЦ "АЛЬФА" (RA.RU.312725) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АСУ ПРО" (RA.RU.310446) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНК" (RA.RU.312798) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1017 | 726 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
300 | 726 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
800 | 726 |
|
ФБУ УРАЛТЕСТ Свердловская область |
436 | 726 |
|
ФБУ Челябинский ЦСМ Челябинская область |
849 | 726 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик прибора и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным показывающим Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
Техническая документация изготовителя «DWYER INSTRUMENTS, Inc.»
Поверка
Поверкаосуществляется по документу РТ-МП-5766-443-2019 «ГСИ. Манометры дифференциальные показывающие Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic. Методика поверки», утверждённому ФБУ «Рос-тест-Москва» 05 ноября 2019 года.
Основные средства поверки:
-
- микроманометр жидкостный компенсационный с микроманометрическим винтом МКВК-250, с диапазоном измерений от 0 до 2500 Па, с КТ 0,02 (регистрационный номер в Федеральном информационном фонде 22995-02);
-
- задатчик разрежения Метран-503 Воздух с диапазоном задания разрежения от минус 0,25 до минус 63 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
- мановакуумметр грузопоршневой МВП -2,5 с диапазонами измерений от минус 95 до 250 кПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 1652-99);
- калибратор давления пневматический Метран -505 Воздух с диапазоном воспроизведения разности давлений от 5 до 25000 Па, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
-задатчик давления Воздух-4000 с диапазоном воспроизведения избыточного давления от 0,02 до 40 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 12143-04);
- измеритель давления цифровой ИДЦ -2 с ВПИ 2, 5, 10,20, 50, 100 кПа , с ПГ ±0,05 % (регистрационный номер в Федеральном информационном фонде 63612-16);
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5 с диапа -зоном измерений от 0 до 250 кПа (регистрационный номер в Федеральном информационном фонде 31703-06);
-калибратор контроллер РРС-4 с диапазоном измерений от минус 100 до 700 кПа, с ПГ ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-04);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на средство измерений.
Изготовитель
«DWYER INSTRUMENTS, Inc.», СШААдрес: 102 Indiana Highway 212, P.O. Box 373 Michigan City, IN 46361 U.S.A.
Телефон: +219 879-8000
Факс: +219 872-9057
E-mail: info@dwyer-inst.com.
Web-сайт: www.dwyer-inst.com
Заявитель
Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)ИНН 7714883756
Адрес: 141400, Московская обл., г. Химки, Нагорное шоссе, дом 2
Телефон: +7 (495) 543-88-54
Факс: +7 (495) 545-28-94 E-mail: 1@olil.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия манометров дифференциальных показывающих Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic (далее - манометры) заключается в следующем: под воздействием давления происходит смещение диафрагмы и калиброванной пластинчатой пружины, вызывающих изменение напряжённости магнитного поля. Спираль свободно перемещается пропорционально напряжённости магнитного поля, смещая стрелку относительно шкалы.
Манометры представляют собой однострелочные приборы в алюминиевом, латунном или стальном корпусе с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали. Спираль имеет высокую магнитную проницаемость и совмещается с линиями магнитного поля, сохраняя, таким образом, минимальный зазор между внешней кромкой спирали и магнитом.
Корпуса манометров выполнены в неразборном исполнении.
Возможно изготовление манометров со шкалами с единицами измерений давления: Па, кПа, кгс/м2 и другими, разрешенными к применению на территории РФ.
Манометры Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Minihelic II и Capsuhelic представляют собой простые дифференциальные манометры, различающиеся небольшими конструктивными особенностями.
Манометры Photohelic, Capsu-Photohelic, Mini-Photohelic имеют сигнализирующее устройство, выполненное в виде электрических контактов, которое можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики.
Манометры с обозначением Mini имеют меньшие габаритные размеры и массу.
Общий вид манометров представлен на рисунках 1-8.
Рисунок 1 - Общий вид манометров дифференциальных
Рисунок 2 - Общий вид манометров дифференциальных показывающих Capsuhelic
показывающих Magnehelic
Рисунок 3 - Общий вид манометров дифференциальных показывающих Minihelic II
Рисунок 4 - Общий вид манометров дифференциальных показывающих Photohelic

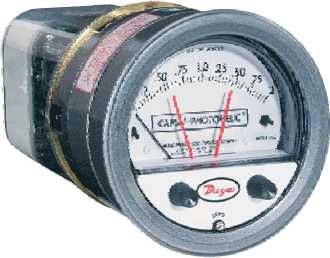

Рисунок 5 - Общий вид манометров дифференциальных показывающих Capsu-Photohelic

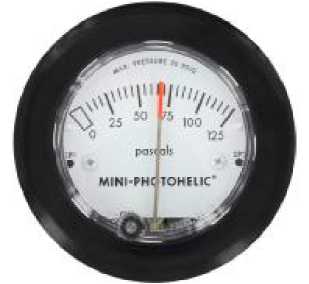

Рисунок 6 - Общий вид манометров дифференциальных показывающих Mini-Photohelic
Рисунок 7 - Общий вид манометров дифференциальных показывающих Magnehelic-HA
MAGNtHfcK
Рисунок 8 - Общий вид манометров дифференциальных показывающих Magnehelic 2000-60 Pa-RUS
Пломбирование манометров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциальный показывающий (модификация по заказу) |
Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic, Mini-Photohelic, Magnehelic-НА, Magnehelic 2000-60 Pa-RUS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз |
|
Методика поверки |
РТ-МП-5766-443-2019 |
1 экз. |
манометров дифференциальных показывающих Magnehelic, Magnehelic-НА,
Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic приведены в таблицах 1-5.
Таблица 1-Метрологические характеристики манометров дифференциальных показывающих
|
Magnehelic, Capsuhelic, Minihelic I | |||
|
Наименование характеристики |
Значение | ||
|
Magnehelic |
Capsuhelic |
Minihelic II | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений давления, кПа |
от (0.0,06) до (0...30); (-0,01.0,05); от (-0,03 ... 0,03) до (-1,5 .1,5) |
от (0 ... 0,125) до (0.100); от (-0,25 . 0,25) до (-1,5 .1,5) |
от (0 ... 0,125) до (0 . 5) |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона измерений g |
В диапазонах: (-0,01.0,05); (-0,03.0,03); (0 .0,06) кПа ±4,0 В диапазонах: (-0,05.0,05); (0.0,1); (0.0,125) кПа ±3,0 В остальных диапазонах ±2,0 |
В диапазонах: от (-0,25.0,25) до (-1,5.1,5) кПа ±4,0 В остальных диапазонах ±3,0 |
±5,0 |
|
1 |
2 |
3 |
4 |
|
Вариация показаний, % |
g |
g |
g |
|
Пределы дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25) оС, %/оС |
±0,1 |
±0,1 |
±0,1 |
|
Таблица 2-Метрологические хара Mini-Photohelic, Magnehelic-НА, M |
ктеристики манометров дифференциальных показывающих [agnehelic 2000-60 Pa-RUS. | ||
|
Наименование характеристики |
Значение | ||
|
Mini-Photohelic |
Magnehelic-НА |
Magnehelic 2000-60 Pa-RUS | |
|
Диапазон измерений давления, Па |
от (0 ... 125) до (0 ... 10000) |
(-10.50); от (0.60) до 0.3000); от (-30.30) до (-60.60) |
от 0 до 60 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона g |
±5,0 |
В диапазонах: (-10.50) Па; от (-30.30) Па до (-60.60) Па ±2,5 В диапазонах: (0.100); (0.125) Па ±1,5 В остальных диапазонах ±1,0 |
±4,0 |
|
Пределы основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
±5,0 | ||
|
Вариация показаний, % |
g |
g |
g |
|
Пределы дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25) оС, %/оС |
±0,1 |
±0,1 | |
Таблица 3-Метрологические характеристики манометров дифференциальных показывающих
Photohelic, Capsu-Photohelic
|
Наименование характеристики |
Значение | |
|
Photohelic |
Capsu-Photohelic | |
|
Диапазон измерений давления, кПа |
от (0 ... 0,06) до (0...30) от (-0,1 ... 0,1) до (-1,5 ... 1,5) |
от (0 ... 0,125) до (0 ... 50); от (-0,2 . 0,2) до (-1,5. 1,5) |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от дипазона g |
В диапазоне: (0.0,06) кПа ±4,0 В диапазоне: (-0,125.0,125) кПа ±3,0 В остальных диапазонах ±2,0 |
±2,0 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
В диапазоне: (0.0,06) кПа ±4,5 В диапазоне: (-0,125.0,125) кПа ±3,5 В остальных диапазонах ±2,5 |
±2,5 |
|
Вариация показаний, % |
g |
g |
|
Пределы дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25) оС, %/оС |
±0,1 |
±0,1 |
Таблица 4 - Основные технические характеристики манометров дифференциальных показы-
|
вающих Magnehelic, M |
agnehelic 2000-60 Pa-RUS, Capsuhelic, Minihelic II | ||
|
Наименование характеристики |
Модификация | ||
|
Magnehelic, Magnehelic 2000-60 Pa-RUS |
Capsuhelic |
Minihelic II | |
|
Габаритные размеры, диаметрхдлина, мм, не более |
120,65x42,86 |
127,00x65,86 |
58,74x38,89 |
|
Масса, кг, не более |
до 0,963 |
до 3,540 |
0,170 |
|
в зависимости от |
в зависимости от | ||
|
исполнения |
исполнения | ||
|
Рабочая среда |
неагрессивные, агрессивные, некристаллизирующиеся газы | ||
|
Диапазон рабочих температур, °С |
от +7 до +60 |
от +7 до +90 |
от +7 до +50 |
|
Условия хранения: | |||
|
-относительная | |||
|
влажность, % |
от 30 до 80 | ||
|
-температура окру жающей среды, °С |
от -55 до +70 | ||
Таблица 5 - Основные технические характеристики манометров дифференциальных показывающих Mini-Photohelic, Magnehelic-НА, Photohelic, Capsu-Photohelic
|
Наименование характеристики |
модификация | |||
|
Mini-Photohelic, |
Magnehelic-НА |
Photohelic |
Capsu-Photohelic | |
|
Габаритные размеры, диаметрхдлина, мм, не более |
127x79,38 |
120,65x42,86 |
127x209,55 |
127x233,36 |
|
Масса, кг, не более |
0,652 |
0,510 |
до 1,810 в зависимости от исполнения |
до 5,050 в зависимости от исполнения |
|
Рабочая среда |
неагрессивные, агрессивные, некристаллизирующиеся газы | |||
|
Диапазон рабочих температур, °С |
от +7 до +50 |
от -6 до +60 |
от +7 до +50 |
от +7 до +50 |
|
Условия хранения: -относительная влажность, % -температура окружающей среды, °С |
от 30 до 80 от -55 до +70 | |||
