Номер по Госреестру СИ: 78387-20
78387-20 Анализаторы БПК манометрические
(Oxitop)
Назначение средства измерений:
Анализаторы БПК манометрические Oxitop (далее - анализаторы) предназначены для измерений биохимического потребления кислорода (БПК) в водных образцах и исследования аэробных/анаэробных процессов в природных, питьевых, сточных, очищенных водах и почве в лабораторных и производственных условиях.
Внешний вид.
Анализаторы БПК манометрические
Рисунок № 1
Внешний вид.
Анализаторы БПК манометрические
Рисунок № 2
Внешний вид.
Анализаторы БПК манометрические
Рисунок № 3
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 01.06.2025
Номер записи - 177450
ID в реестре СИ - 1364556
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Oxitop-iВ, Oxitop-iG, Oxitop-IDS, Oxitop-iB, Oxitop-i В, OxiTop-i IS12, Oxitop-i G, Oxitop-i B, Oxitop-i, OxiTop, модель OxiTop-i G, OxiTop, модель OxiTop-i B, Oxitop, мод. Oxitop-i B, Oxitop модель Oxitop-i G, Oxitop модель Oxitop-i B, Oxitop IS 12, OxiTop i, OxiTop -I G, Oxitop IS 12, Oxitop, -,
Производитель
Изготовитель - Фирма "Xylem Analytics Germany Sales GmbH & Co. KG WTW"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 4764
Выдано извещений - 10
Кол-во периодических поверок - 2447
Кол-во средств измерений - 1789
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1011 от 2020.06.01 ПРИКАЗ Об утверждении типов средств измерений 50 ГЕВ
Наличие аналогов СИ: Анализаторы БПК манометрические (Oxitop)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78387-20 Анализаторы БПК манометрические (Oxitop) Фирма "Xylem Analytics Germany Sales GmbH & Co. KG WTW" (ГЕРМАНИЯ ) |
21068-19 Анализаторы жидкости (Эксперт-001) Общество с ограниченной ответственностью «Эконикс-Эксперт» (ООО «Эконикс-Эксперт») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Эконикс-Эксперт» (ООО «Эконикс-Эксперт»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78387-20 01.06.2025 |
Анализаторы БПК манометрические, Oxitop Фирма "Xylem Analytics Germany Sales GmbH & Co. KG WTW" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Анализаторы жидкости (Эксперт-001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 147 | 12 | 135 | 0 | 147 | 12 | 135 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 229 | 6 | 96 | 133 | 0 | 229 | 96 | 133 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 150 | 0 | 150 | 0 | 150 | 0 | 150 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 299 | 10 | 289 | 2 | 284 | 10 | 274 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 66 | 0 | 66 | 0 | 66 | 0 | 66 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 108 | 9 | 0 | 108 | 2 | 105 | 0 | 105 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 36 | 0 | 36 | 1 | 36 | 0 | 36 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 172 | 54 | 118 | 3 | 107 | 24 | 83 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 156 | 66 | 12 | 0 | 30 | 24 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427) | 1950 | 5 | 1837 | 113 | 0 | 1902 | 1789 | 113 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 105 | 5 | 0 | 105 | 0 | 95 | 0 | 95 | |
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 324 | 0 | 324 | 0 | 324 | 0 | 324 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 118 | 100 | 18 | 0 | 118 | 100 | 18 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 26 | 0 | 26 | 0 | 12 | 0 | 12 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 50 | 0 | 50 | 0 | 50 | 0 | 50 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 135 | 22 | 0 | 135 | 0 | 82 | 0 | 82 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 169 | 12 | 49 | 120 | 1 | 169 | 49 | 120 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 170 | 8 | 0 | 170 | 0 | 170 | 0 | 170 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 54 | 12 | 6 | 48 | 0 | 54 | 6 | 48 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 98 | 5 | 0 | 98 | 1 | 55 | 0 | 55 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 66 | 24 | 0 | 66 | 0 | 66 | 0 | 66 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Анализаторы жидкости (Эксперт-001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4176 | 5383 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3000 | 5383 |
|
ФБУ НИЦ ПМ-Ростест Москва |
22500 | 5383 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2720 | 5383 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2765 | 5383 |
Программное обеспечение
Измерительные головки Oxitop оснащены встроенным программным обеспечением (далее - ПО), которое защищено от чтения и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Контроллеры оснащены ПО, позволяющим собирать данные с анализатора, отображать их на дисплее, передавать на ПК, запускать и останавливать процесс измерения, выполнять вспомогательные функции . ПО контроллера защищено от изменения.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО |
не ниже 1.04 |
|
Цифровой идентификатор ПО |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам БПК манометрическим Oxitop
Техническая документация изготовителя «Xylem Analytics Germany Sales GmbH & Co. KG WTW», Германия
Поверка
Поверкаосуществляется по документу МП 111-241-2019 «ГСИ. Анализаторы БПК манометрические Oxitop. Методика поверки», утвержденному ФГУП «УНИИМ»
25 декабря 2019 г.
Основные средства поверки:
-
- датчик давления Метран-75 (диапазон измерений давления от 0 до 200 кПа, основная погрешность ±0,2 %, регистрационный номер в Федеральном информационном фонде 48186-11);
-
- стандартный образец биохимического потребления кислорода ГСО 8048-94 (аттестованное значение БПК в интервале от 90 до 120 мг/дм3, относительная погрешность аттестованного значения ±5,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Xylem Analytics Germany Sales GmbH & Co. KG WTW», Германия
Адрес: Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany
Телефон: +49 881 183-325
Web-сайт: www.WTW.com
E-mail: wtw.rma@xyleminc.com
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»
(ООО «ЭКОИНСТРУМЕНТ»)
ИНН 7706201618
Адрес: 119049, г. Москва, Ленинский проспект, д. 6
Телефон: +7 (495) 745-22-90, +7 (495) 745-22-91, факс: +7 (495) 237-65-80
E-mail: mail@ecoinstrument.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru
Е-mail: uniim@uniim.ru
Принцип действия анализаторов - манометрический, суть которого заключается в измерении давления в герметично закрытой емкости с анализируемой пробой до и после инкубации. Для измерения давления в крышки емкостей встроены электронные датчики давления.
БПК рассчитывается как количество кислорода, потребленного в результате разложения органических компонентов в биохимическом процессе. БПК определяется по содержанию кислорода, которое необходимо для окисления находящихся в воде органических веществ в аэробных условиях в результате биохимических процессов.
В процессе аэробного разложения содержащихся в пробе органических веществ бактерии поглощают кислород и выделяют углекислый газ, поглощаемый щелочью, расположенной над уровнем жидкости, что, в свою очередь, вызывает уменьшение давления в емкости.
Анализаторы измеряют значения БПК в диапазоне от 2 до 40 мг/дм3, более высокие значения БПК можно измерить путем разбавления пробы.
Анализаторы выпускаются четырех моделей Oxitop-i B, Oxitop-i G, Oxitop-IDS, Oxitop-IDS/B, которые отличаются цветом и функционалом: модели Oxitop-IDS, Oxitop-IDS/B имеют дополнительно возможность подключения по Bluetooth к анализаторам Multi 9620 IDS и Multi 9630 IDS. Модель Oxitop-IDS /B дополнительно имеет уплотнение, устойчивое к продуктам анаэробного разложения и расширенный диапазон показаний и предназначена также для контроля выработки биогаза.
Анализаторы OxiTop-IDS можно подключить к контроллеру MultiLine с помощью беспроводной системы с комплектом WLM.
Общий вид анализаторов представлен на рисунке 1.

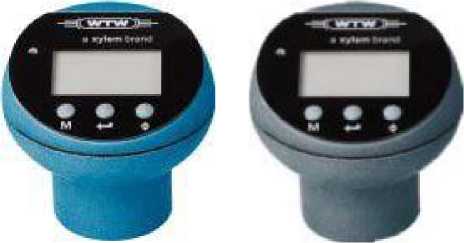

Oxitop-i B Oxitop-i G
