Номер по Госреестру СИ: 78829-20
78829-20 Рефлектометры импульсные
(TDR)
Назначение средства измерений:
Рефлектометры импульсные TDR (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Аналитический паспорт типа средства измерений
78829-20 — Рефлектометры импульсные
TDR
Фирма "Megger Instruments Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 2 года
Действует
11
организаций7
владельцев1
версий44
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
11
Организаций-поверителей
эффективное число: 4.7
7
Владельцев СИ
эффективное число: 3.2
28
Экземпляров СИ
по агрегатам владельцев / организаций
22.7%
Периодические поверки
первичные: 61.4%
2.27%
Непригодность
1 извещений
70.5%
Поверки юрлиц
доля в общем объёме
5 035 ₽
Средневзвешенная цена
медиана: 4 176 ₽
100%
Покрытие ценами
расчётный известный объём: 40 280 ₽
2 021,3 лет
Средний возраст парка
взвешено по годовому объёму
728 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 128
Концентрация поверителей
HHI; доля топ-5: 84.1%
3 112
Концентрация владельцев
HHI; доля топ-5: 92.9%
9
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 44 поверок; пик пришёлся на 2021 год (14).
- Последний завершённый год показал рост на 100% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -3%.
- Рынок представлен 11 организациями; концентрация умеренная (HHI 2128), доля топ-5 — 84.1%.
- В базе найдено 7 владельцев и 28 экземпляров СИ; доля пяти крупнейших владельцев — 92.9%.
- Средневзвешенная цена поверки — 5 035 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 40 280 руб.
- Доля извещений о непригодности составляет 2.27% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 728 дней; средний возраст парка по агрегатам организаций — 2 021,3 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 14
Долгосрочный CAGR: -3%
Активных версий: 1
Ценовой диапазон: 3 928–7 000 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Меггер" | Юридические лица | 14 | 14 | 1,00 |
| ООО "СЕБА ИНЖИНИРИНГ" | Юридические лица | 5 | 5 | 1,00 |
| юридическое лицо | Юридические лица | 4 | 7 | 1,75 |
| Акционерное общество "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОВ" | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| УЭСП ООО "ГАЗПРОМ ДОБЫЧА ОРЕНБУРГ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Концерн Росэнергоатом" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 59cbe9c8-e0d3-7001-67e7-a0adc8e6ea94 | 78829-20 | 2020-08-27 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

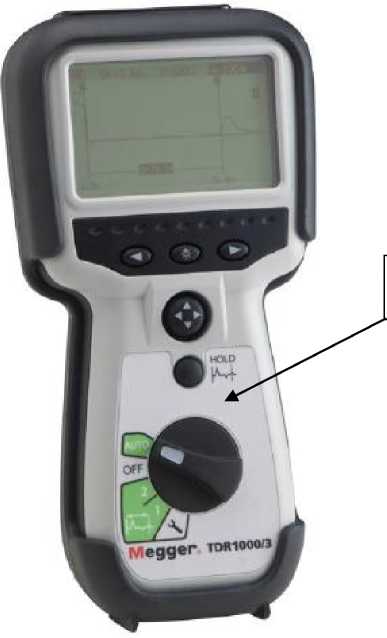

Внешний вид.
Рефлектометры импульсные
Рисунок № 1

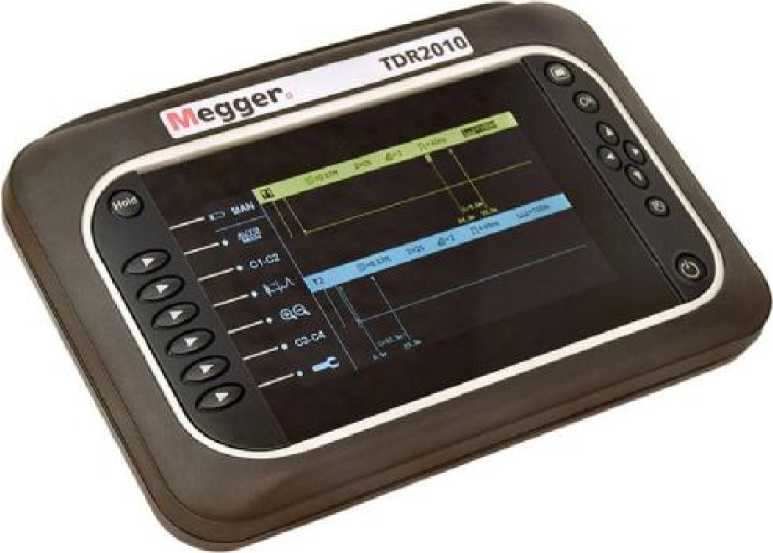

Внешний вид.
Рефлектометры импульсные
Рисунок № 2

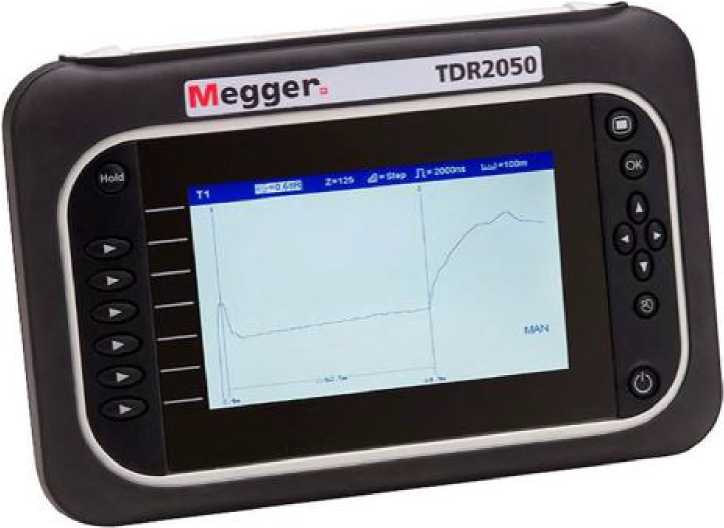

Внешний вид.
Рефлектометры импульсные
Рисунок № 3
Общие сведения
Дата публикации - 27.08.2020
Срок свидетельства - 23.07.2025
Номер записи - 177928
ID в реестре СИ - 1380719
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TDR 1000/3P, мод. TDR1000/3, TDR 1000/3, TDR 2000/3, TDR 2050, TDR1000/3, мод. TDR2050, TDR, мод. TDR1000/3, TDR1000/3P
Производитель
Изготовитель - Фирма "Megger Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 44
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 33
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1256 от 2020.07.23 ПРИКАЗ об утв типов СИ 31 ГЕВ
Наличие аналогов СИ: Рефлектометры импульсные (TDR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78829-20 Рефлектометры импульсные (TDR) Фирма "Megger Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
61483-15 Рефлектометры импульсные (РИ-407) АО "Эрстед" (РОССИЯ г.С.-Петербург) |
Кто поверяет Рефлектометры импульсные (TDR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 5 | 5 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 14 | 3 | 0 | 15 | 12 | 3 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 4 | 2 | 0 | 4 | 4 | 0 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ" (RA.RU.312863) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Рефлектометры импульсные (TDR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 4176 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1351 | 4176 |
Программное обеспечение
Рефлектометры функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
TDR1000/3, TDR1000/3P |
TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.01 |
Не ниже 2.01 |
|
Цифровой идентификатор аппаратного ПО |
- |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам импульсным TDR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-016-2020 «Рефлектометры импульсные TDR. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.04.2020 г.
Основные средства поверки:
- генераторы сигналов произвольной формы 33250A, 33521A, 33522A ( регистрационный номер в Федеральном информационном фонде № 52150-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и (или) свидетельство о поверке.
Изготовитель
Фирма «Megger Instruments Ltd.», Великобритания
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England Телефон (факс): +44 (0) 1304 502101 (+44 (0) 1304 207342)
Web-сайт: http://www.megger.com
Заявитель
Общество с ограниченной ответственностью «Меггер» (ООО «Меггер») Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Телефон (факс): +7 (495) 234-91-61 (+7 (495) 234-91-61)
Web-сайт: http://www.rusmegger.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением диапазона измерений расстояния (масштаба).
Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в шести модификациях: TDR1000/3, TDR1000/3P, TDR2000/3, TDR2000/3P, TDR2010, TDR2050.
Модификации отличаются функциональными возможностями, габаритами, массой. Функциональные характеристики модификаций представлены в таблице 1.
Общий вид рефлектометров представлен на рисунках 1 - 4. Обозначение места нанесения знака поверки представлено на рисунках 1 - 2.
Пломбирование рефлектометров импульсных TDR не предусмотрено.
Таблица 1 - Функциональные характеристики
|
Наименование характеристики |
Значение для модификаций | |||||
|
TDR1000/3 |
TDR1000/3P |
TDR2000/3 |
TDR2000/3P |
TDR2010 |
TDR2050 | |
|
Питание от батарей |
Да |
Да |
Нет |
Нет |
Нет |
Нет |
|
Питание от аккумуляторов |
Нет |
Нет |
Да |
Да |
Да |
Да |
|
Кабель измерительный |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Кабель измерительный с предохранителями |
Нет |
Да |
Нет |
Да |
Нет |
Да |
|
Кабель измерительный с зажимами |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
|
Теги отслеживания |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
|
Выбор цветовой схемы |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
|
Функция Step |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
|
Функция DDG |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
|
Функция FindEnd |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
|
Категория перенапряжения IV при напряжении 150 В |
Да |
Да |
Нет |
Нет |
Нет |
Нет |
|
Категория перенапряжения III при напряжении 300 В |
Нет |
Нет |
Да |
Да |
Да |
Нет |
|
Категория перенапряжения IV при напряжении 600 В |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Место нанесения
знака поверки
Рисунок 1 - Общий вид рефлектометров TDR1000/3, TDR1000/3P
TdR2000/3
Место нанесения
знака поверки
Рисунок 2 - Общий вид рефлектометров TDR2000/3, TDR2000/3P
Рисунок 3 - Общий вид рефлектометров TDR2010
Рисунок 4 - Общий вид рефлектометров TDR2050
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр импульсный TDR (модификация по заказу) |
- |
1 шт. |
|
Кабель измерительный |
- |
2 шт. 1) |
|
Кабель измерительный с предохранителями |
- |
О 2) 3) 2 шт. ' ' |
|
Кабель измерительный с зажимами |
- |
о 4) 2 шт. 7 |
|
Зарядное устройство |
- |
1 шт. 5) |
|
Сумка для переноски |
- |
1 шт. 5) |
|
Жесткий кейс для переноски |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-016-2020 |
1 экз. |
|
Примечания
| ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
TDR1000/3, TDR1000/3P |
TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
|
Волновое сопротивление (импеданс) измерительного выхода, Ом |
25; 50; 75; 100 |
25; 50; 75; 100; 125 (140) 1) |
|
Коэффициент распространения |
от 0,20 до 0,99 с шагом 0,01 | |
|
Пределы измерений временной задержки импульса ДТ, мкс |
0,125; 0,25; 1; 2,5; 10; 25; 50 |
0,125; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100; 200 |
|
Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс |
±0,01 •ДТ | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модификаций | |
|
TDR1000/3, TDR1000/3P |
TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
|
Диапазон рассчитываемого расстояния, м |
от 0 до 5403 2) |
от 0 до 20403 3) |
|
Примечания 1) для модификации TDR2050; 23)) пределы 10; 25; 100; 250; 1000; 2500; 5000 м; 3) пределы 10; 25; 50; 100; 250; 200; 1000; 2500; 5000; 10000; 20000 м | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
TDR1000/3, TDR1000/3P |
TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
|
Параметры дисплея |
монохромный ЖК, 256 на 128 точек |
цветной ЖК, 800 на 480 точек |
|
Объем памяти рефлектограмм |
- |
100 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
7,5 |
11,1 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
230х115х48 |
290x190x55 |
|
Масса, кг |
0,6 |
1,7 |
|
Рабочие условия измерений:
|
от -15 до +50 90 | |
|
Средний срок службы, лет |
10 | |
