Наименование

Обозначение

Количество

Примечание

Расходомер

-

1

Модель и комплектация в соответствии с заказом

Паспорт

-

1

Руководство по эксплуатации

-

1

Наименование

Обозначение

Количество

Примечание

Методика поверки (копия)

МП 2550-0352-2019

1

Транспортная упаковка

-

1

Зарядное устройство

1

по заказу

Монтажный комплект

1

по заказу

Наименование характеристики

Значение

NivuFlow 550,

NivuFlow Mobile 550

NivuFlow 7550

Диапазон измерений скорости потока жидкости радарным методом, м/с

от -10 до -0,15 включ.

св. 0,15 до 10

Диапазон измерений скорости потока жидкости кросс-корреляционным методом^, м/с

-

от -1,0 до 6,0

Пределы допускаемой относительной погрешности при измерении скорости жидкости радарным методом 6v, %

±(0,5 + 0,2/V), где V - значение скорости

Пределы допускаемой относительной погрешности при измерении скорости жидкости V кросс-корреляционным методом¹* в диапазоне от -1 до - 0,5 и св. 0,5 до 6, %

-

±1,0

Пределы допускаемой относительной погрешности при измерении скорости жидкости V кросс-корреляционным методом в диапазоне от - 0,5 до - 0,05 м/с включ. и св. 0,05 до 0,5 м/с включ., %

-

±0,5/V

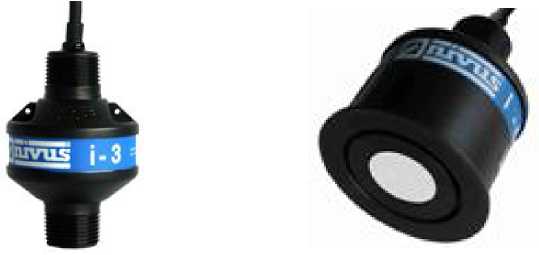

Диапазон измерений уровня жидкости (расстояния³*) надводным ультразвуковым датчиком уровня, м: i-3,

i-6,

i-10,

i-15,

NivuCompact 3,

NivuCompact 6,

NivuCompact 10

от 0,02 до 2,875 (от 0,125 до 3) от 0,04 до 5,7 (от 0,3 до 6) от 0,07 до 9,7 (от 0,3 до 10) от 0,1 до 14,5 (от 0,5 до 15) от 0,02 до 2,8 (от 0,2 до 3) от 0,04 до 5,7 (от 0,3 до 6) от 0,07 до 9,7 (от 0,3 до 10)

Пределы допускаемой приведенной погрешности измерений уровня жидкости (расстояния³⁾) надводным ультразвуковым датчиком уровня i-серии, NivuCompact, gH, % от верхнего предела диапазона измерений расстояния

±0,25

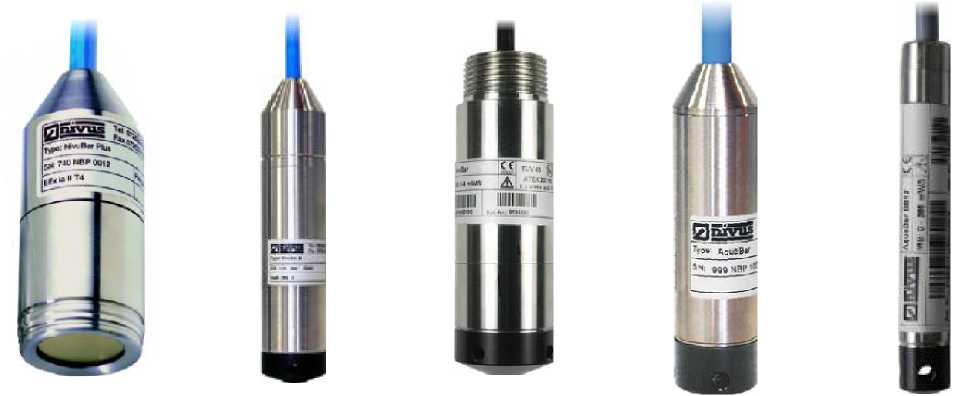

Диапазон измерений уровня жидкости внешним гидростатическим датчиком NivuBar, AquaBar, м

от 0,02 до 250²⁾

Пределы допускаемой приведенной погрешности измерений уровня жидкости внешним гидростатическим датчиком уровня (NivuBar, AquaBar), gH, % от верхнего предела диапазона измерений уровня

±0,25

Диапазон измерений уровня жидкости (расстояния³⁾) надводным ультразвуковым датчиком уровня, м: OCL,

DSM

от 0,03 до 1,86 (от 0,14 до 2)

от 0,03 до 1,96 (от 0,04 до 2)

Пределы допускаемой приведенной погрешности измерений уровня жидкости (расстояния³⁾) надводным ультразвуковым датчиком уровня OCL, DSM, gH, % от верхнего предела диапазона измерений расстояния

±0,5

Наименование характеристики

Значение

NivuFlow 550,

NivuFlow Mobile 550

NivuFlow 7550

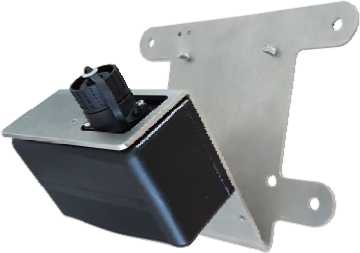

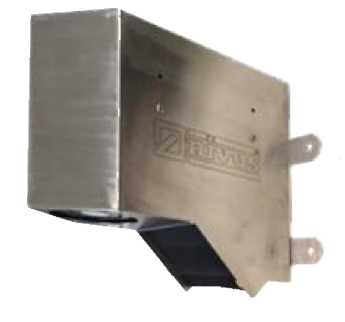

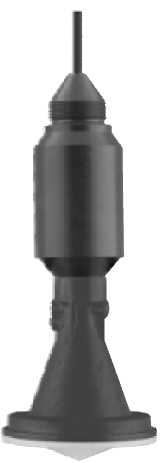

Диапазон измерений уровня жидкости (расстояния³-*) радарным датчиком уровня, м:

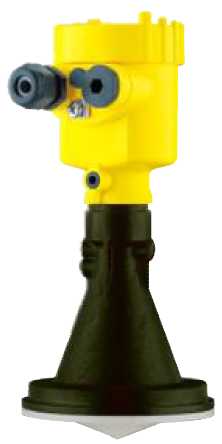

VEGAPULS WL 61,

VEGAPULS 61,

R-8,

R-16

от 0,10 до 14,5 (от 0,5 до 15) от 0,10 до 34,5 (от 0,5 до 35) от 0,07 до 7,92 (от 0,08 до 8) от 0,07 до 15,92 (от 0,08 до 16)

Пределы допускаемой приведенной погрешности измерений уровня жидкости (расстояния³⁾) радарным датчиком уровня VEGAPULS WL 61, VEGAPULS 61,

R-серии, дн, % от верхнего предела диапазона измерений расстояния

±0,2

Диапазон измерений уровня жидкости встроенным гидростатическим датчиком, м

-

от 0,005 до 5,0

Пределы допускаемой приведенной погрешности измерений уровня встроенным гидростатическим датчиком, д_н, % от верхнего предела диапазона измерений уровня

-

±0,5

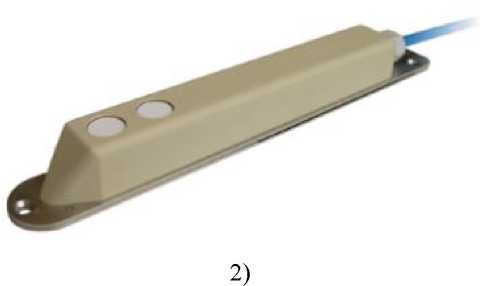

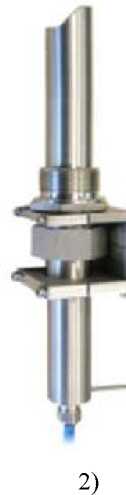

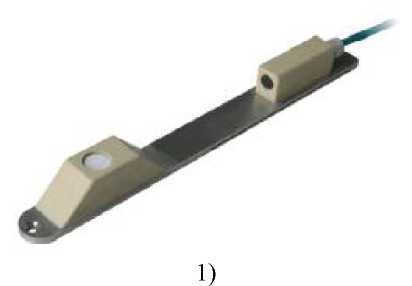

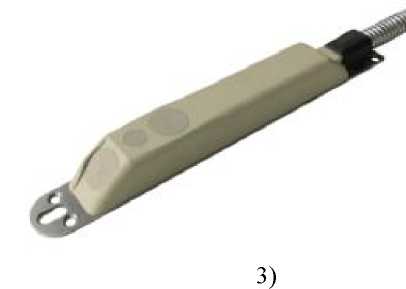

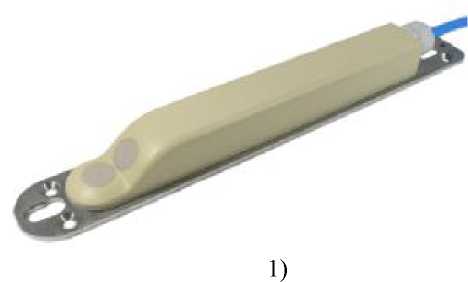

Диапазон измерений уровня жидкости встроенным ультразвуковым датчиком уровня, м: клиновидный датчик POA, трубный датчик POA, клиновидный датчик CS2

-

от 0,05 до 2,0

от 0,04 до 2,0

от 0,08 до 5,0

Пределы допускаемой погрешности при измерении уровня встроенным ультразвуковым датчиком:

• - абсолютной (в диапазоне измерений до 1,0 м), Д_н, м,

• - приведенной (в диапазоне измерений свыше 1,0 м), дн, % от верхнего предела диапазона измерений уровня

-

±0,002

±0,2

Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости в безнапорных потоках, %

±Ja_v² + в_н^{2 41}

• ¹⁾ с дополнительным ультразвуковым датчиком скорости по кросс-корреляционному методу, только для модели NivuFlow 7550;

• ²⁾ в зависимости от применяемого датчика;

• ³⁾ верхний предел диапазона измерений расстояния соответствует нулевому уровню жидкости (расстояние до дна);

• ⁴⁾ 6_н - пределы допускаемой относительной погрешности датчика уровня, %:

5 ₌ ^¥н'^Нв или S_H = — ■ 100,

^н    н          ^н н

где Н_в - верхний предел диапазона измерений датчика уровня, м,

Н - измеренное значение уровня, м.

В случае определения объемного расхода в напорном трубопроводе 6_н принимается равным нулю

Наименование характеристики

Значение

NivuFlow 550,

NivuFlow 7550

NivuFlow Mobile

550

Напряжение питания переменного тока, В

от 100 до 240 от 47 до 63 Гц

-

Напряжение питания постоянного тока, В

от 10 до 35

постоянного тока

1 или 2 аккумулятора по 12 В/15А-ч или от 12 до 14

Потребляемая мощность, Вт, не более

20

8

Масса вычислительного блока, кг, не более

3,5³⁾

4^

8,5⁵⁾

Габаритные размеры вычислительного блока (Ш; В; Г), мм

195;140;88²⁾ ₃₎

354,8; 232,8; 130³⁾

298; 196; 250

Диапазон температуры измеряемой среды, °C: Для датчика скорости по радарному методу Для датчиков скорости по кросс-корреляционному методу модели NivuFlow 7550

от -30 до +70

от - 20 до +50

Диапазон температуры окружающей среды для вычислительного блока , °C

Модель NivuFlow (питание от сети постоянного тока)

Модель NivuFlow (питание переменного тока)

Модель NivuFlow Mobile

от -20 до +70 от -20 до +65 от -20 до +50

Предельное давление для встроенного гидростатического датчика уровня, МПа

0,1

-

Относительная влажность окружающего воздуха для вычислительного блока, %, не более

80²⁾ (без конденсации) / 100³⁾

Средняя наработка на отказ, ч

105 000

Средний срок службы, лет, не менее

10

• ¹⁾ в зависимости от модели датчиков

• ²⁾ исполнение без корпуса

• ³⁾ исполнение в корпусе

• ⁴⁾ без аккумуляторных батарей

• ⁵⁾ с одной аккумуляторной батареей
