Номер по Госреестру СИ: 78711-20
78711-20 Акселерометры пьезоэлектрические
(A0322R5, A0322R5-HT)
Назначение средства измерений:
Акселерометры пьезоэлектрические A0322R5, A0322R5-HT (далее - акселерометры) предназначены для измерения виброускорения.
Аналитический паспорт типа средства измерений
78711-20 — Акселерометры пьезоэлектрические
A0322R5, A0322R5-HT
Фирма "Computational Systems Incorporated", (CSI)
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 3 года
Действует
0
организаций0
владельцев2
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 31fbb4d7-3822-fa5e-a0b3-4944801156dd | 78711-20 | 2021-12-23 | — | актуальная |
| 876ec707-a672-5f56-dcaf-77f241e45400 | 78711-20 | 2020-08-27 | 2021-12-23 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

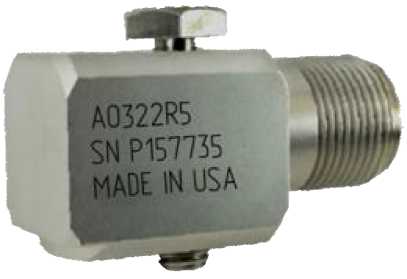

Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 1

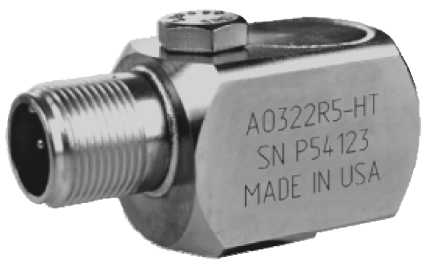

Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства - 14.07.2025
Номер записи - 177836
ID в реестре СИ - 1380811
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Computational Systems Incorporated", (CSI)
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2835 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
№639 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№2559 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1196 от 2020.07.14 ПРИКАЗ, об утверждении типов СИ 32 КИБ
Наличие аналогов СИ: Акселерометры пьезоэлектрические (A0322R5, A0322R5-HT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Computational Systems Incorporated", (CSI)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19986-00 01.07.2005 |
Анализаторы вибрации, 2000: 2115-SE, 2115-PE, 2115-Q, 2117, 211701, 211702, 2120, 212001, 2120-1Q, 212002, 2120-2Q, 212003, 212004 Фирма "Computational Systems Incorporated", (CSI) (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19992-00 01.07.2005 |
Преобразователи ускорения пьезоэлектрические (акселерометры), A000: A0120LF, A0410HT, A0720GP, A0220HF Фирма "Computational Systems Incorporated", (CSI) (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19993-00 01.07.2005 |
Приборы для измерения линейных перемещений и центровки, 8000: 8200, 8210, 8215, 8225 Фирма "Computational Systems Incorporated", (CSI) (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19994-00 01.07.2005 |
Анализаторы вибрации, 1000: 1900, 1910, 1017, 101703 Фирма "Computational Systems Incorporated", (CSI) (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
78711-20 14.07.2025 |
Акселерометры пьезоэлектрические, A0322R5, A0322R5-HT Фирма "Computational Systems Incorporated", (CSI) (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Акселерометры пьезоэлектрические (A0322R5, A0322R5-HT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Акселерометры пьезоэлектрические (A0322R5, A0322R5-HT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки»
Основные средства поверки:
-
- поверочная виброустановка 2-го разряда в соответствии с Приказом Росстандарта № 2772 от 27.12.2018 г;
-
- мультиметр цифровой 3458А (Регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Computational Systems, Incorporated», ОША
Адрес: 835 Innovation Drive, Knoxville, TN 37932, USA
Телефон: +1 865 675 2400
Факс: +1 865 218 1401
Web-сайт: www.emerson.com
E-mail: MHM.KnoxvillePSC@Emerson.com
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)Адрес: 115054, г. Москва, ул. Дубининская, д.53, стр.5 эт.4, ком.7Б Телефон: +7 (495) 995-95-59
Факс: +7 (495) 424-88-50
Web-сайт: http://www.emerson.com
E-mail: Info.Ru@EmersonProcess.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры выпускаются в двух модификациях A0322R5 и A0322R5-HT, отличающихся диапазоном рабочих температур, диапазоном частот, способом подключения кабеля, габаритными размерами и массой.
Общий вид акселерометров представлен на рисунке 1.
Пломбирование акселерометров не предусмотрено.
A0322R5
SN Р157735 MABE IN USA
А Б
Рисунок 1 - Общий вид акселерометров
А - модификация A0322R5; Б - модификация A0322R5-HT
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м^с’2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±10 |
|
Диапазон измерений виброускорения (Пик), м/с2 |
±490 |
|
Диапазоны рабочих частот, Гц
|
от 0,5 до 8000 от 0,8 до 8000 |
Продолжение таблицы 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц для каждой модификации, дБ |
±3 |
|
Относительный коэффициент поперечного преобразования, %, не более - для модификации A0322R5 |
7 |
|
- для модификации A0322R5-HT |
5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 28 |
|
Потребляемая мощность, Вт |
0,1 |
|
Нормальные условия эксплуатации: | |
|
- температура окружающего воздуха, °С; |
от 15 до 25 |
|
- относительная влажность окружающего воздуха, %; |
не более 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С; | |
|
для модификации A0322R5 |
от -54 до +121 |
|
для модификации A0322R5-HT |
от -54 до +163 |
|
- относительная влажность окружающего воздуха, %; |
не более 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- модификация A0322R5 | |
|
- высота |
22 |
|
- ширина |
20 |
|
- длина |
42 |
|
- модификация A0322R5-HT | |
|
- высота |
26 |
|
- ширина |
26 |
|
- длина |
54 |
|
Масса (1), г, не более: | |
|
- модификация A0322R5 |
75 |
|
- модификация A0322R5-HT |
155 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
79000 |
|
(1) - без учета массы соединительного кабеля | |
