Номер по Госреестру СИ: 78918-20
78918-20 Анализаторы спектра
(GSP-7818)
Назначение средства измерений:
Анализаторы спектра GSP-7818 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.

Внешний вид.
Анализаторы спектра
Рисунок № 1

Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра GSP-7818
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
Поверка
Поверкаосуществляется по документу ПР-33-2019МП «Анализаторы спектра GSP-7818. Методика поверки», утвержденному АО «ПриСТ» 23 декабря 2019 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 9640A-LPNX (регистрационный номер в Федеральном информационном фонде (регистрационный №) 55872-13);
-
- частотомер универсальный CNT-90 с опцией 19/90 (регистрационный номер 70888-18);
-
- генератор сигналов N5182A (регистрационный № 37154-08);
-
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (регистрационный № 43642-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Good Will Instrument Co., Ltd., Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 633-85-02
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Анализаторы имеют возможность установки опций: следящего генератора и фильтров электромагнитной совместимости (ЭМС). Опции активируются программным ключом.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из крепежных винтов на задней панели.
Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1. Вид задней панели и место пломбировки от несанкционированного доступа представлены на рисунке 2. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А

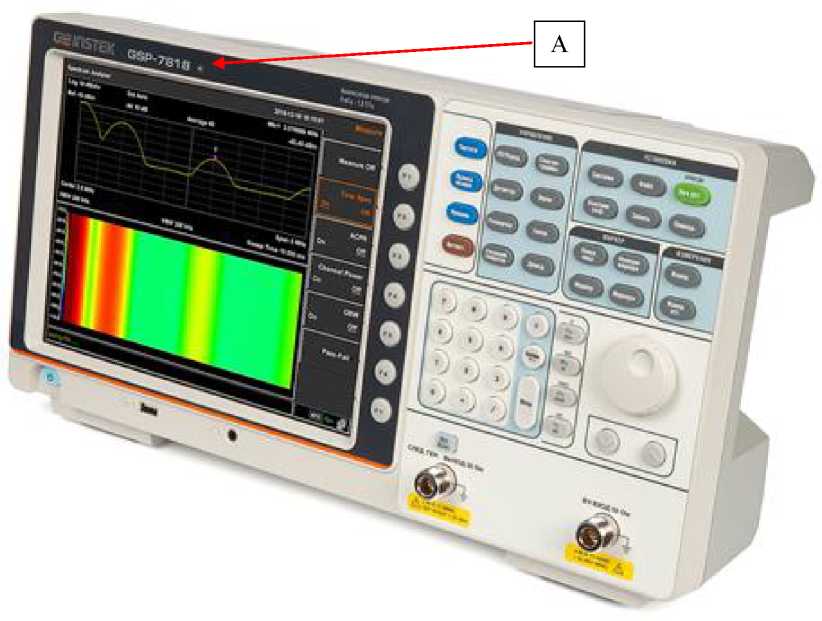

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

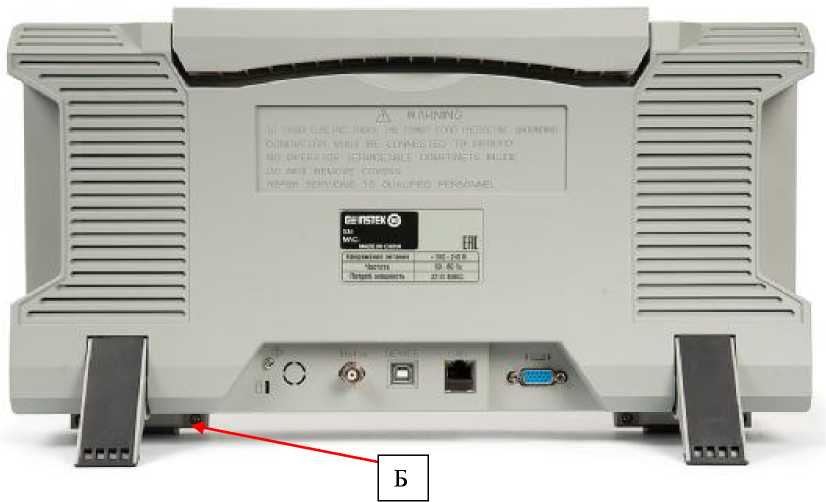

Рисунок 2 - Вид задней панели анализаторов и место пломбировки от несанкционированного доступа (Б)
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор спектра |
GSP-7818 |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
ПР-33-2019МП |
1 |
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц |
от 9М03 до 1,8М0у |
|
Номинальное значение частоты опорного генератора, МГц |
10 |
|
Пределы допускаемой основной относительной погрешности частоты опорного генератора |
1-10^-N, где N - количество лет после выпуска из производства или подстройки |
|
Пределы относительной температурной нестабильности частоты опорного генератора в диапазонах температур окружающего воздуха от 15 до 19 °С, от 31 до 35 °С |
+2Д10’6 |
|
Разрешение по частоте в режиме измерения частоты, Гц |
1; 10; 100; 1000 |
|
Диапазон установки полос пропускания фильтра ПЧ по уровню -3 дБ, Гц |
от 10 до 5М05 (с шагом 1-3-5-10), 1М06, 3М06 |
|
Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Гц (опция) |
200; 9М03; 1,2М05; 1М06 |
|
Пределы допускаемой относительной погрешности установки полос пропускания фильтров ПЧ и ЭМС, % - при полосе пропускания < 1 МГц |
±5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц |
±(60+6^^+0,1Тпч/эмс+к), где 60 - относительная погрешность частоты опорного генератора St - относительная температурная нестабильность частоты опорного генератора f - измеренное значение частоты, Гц Frn/эмс - полоса пропускания фильтров ПЧ и ЭМС, Гц к - разрешение по частоте, Гц |
|
Диапазон установки полосы пропускания видеофильтра ^вф) по уровню -3 дБ, Гц |
от 10 до 3М06 |
|
Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц 1), не более - при отстройке на 10 кГц (при Fпч/эмс = 1 кГц, Fвф = 10 Гц, усреднение > 40) |
-80 |
|
Диапазон измерений уровня сигнала, дБм 2)
|
от уровня собственных шумов до +10 от уровня собственных шумов до +20 |
| |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Средний уровень собственных шумов, дБм, не более 3) | |
|
- с выключенным предусилителем, в диапазонах частот: от 100 кГц до 1 МГц |
-103 |
|
св. 1 МГц до 1 ГГц |
-118 |
|
св. 1 до 1,8 ГГц |
-116 |
|
- с включенным предусилителем, в диапазонах частот: от 100 кГц до 1 МГц |
-125 |
|
св. 1 МГц до 1 ГГц |
-135 |
|
св. 1 до 1,8 ГГц |
-133 |
|
Средний уровень собственных шумов нормируется при следующих условиях: аттенюатор 0 дБ, Fnч/эмс = 10 Гц^вф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности, дБ | |
|
- с выключенным предусилителем при входном уровне мощности и опорном уровне анализатора -20 дБм |
±0,4 |
|
- с выключенным предусилителем при входном уровне мощности и опорном уровне анализатора -40 дБм |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности нормируются при следующих условиях: опорная частота 50 МГц, Fпч/эмс = 10 кГц, Fвф = 1 кГц; полоса обзора 200 кГц; шкала логарифмическая, 1 дБ/дел; пиковый детектор включен; усреднение > 40 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы, дБ (в диапазоне входных уровней мощности от 0 до -50 дБм) |
±0,6 |
|
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц, дБ | |
|
- предусилитель выключен; внутренний аттенюатор 10 дБ, в диапазоне частот от 100 кГц до 1,8 ГГц |
±0,8 |
|
- предусилитель включен; внутренний аттенюатор 0 дБ, в диапазоне частот от 100 МГц до 1,8 ГГц |
±0,9 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно полосы пропускания 10 кГц, дБ |
±0,25 |
|
Диапазон ослаблений внутреннего аттенюатора, дБ |
от 0 до 40 |
|
Шаг перестройки ослаблений внутреннего аттенюатора, дБ |
1 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 10 дБ, дБ |
±0,5 |
|
Относительный уровень гармонических искажений, дБн, не более (в диапазоне частот от 50 МГц до 1,8 ГГц, при уровне мощности на смесителе -20 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) |
-65 |
|
3) Средний уровень собственных шумов не включает случайные дискретные составляющие | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее (в диапазоне частот от 50 МГц до 1,8 ГГц, при уровне мощности на смесителе -20 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) |
+6 |
|
Следящий генератор (опция) | |
|
Диапазон частот следящего генератора, Гц |
от 1М05 до 1,8М09 |
|
Диапазон установки уровня мощности следящего генератора, дБм |
от -30 до 0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности на частоте 50 МГц, дБ |
±0,8 |
|
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц, дБ |
±3 |
|
Нормальные условия измерений
|
от +20 до +30 70 |
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом |
50 |
|
Типы разъемов входа анализатора и выхода следящего генератора |
N-тип «розетка» |
|
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
22 |
|
Масса, кг, не более |
4,5 |
|
Габаритные размеры, мм, не более (ширина!высота!глубина) |
421x221x115 |
|
Рабочие условия применения
|
от +5 до +40 80 |
