Номер по Госреестру СИ: 79053-20
79053-20 Плотномеры автоматические
(серии DDM)
Назначение средства измерений:
Плотномеры автоматические серии DDM (далее - плотномеры) предназначены для измерений плотности жидкости.
Внешний вид.
Плотномеры автоматические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 01.09.2030
Номер записи -
ID в реестре СИ - 1381781
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация DDM2911, модификация DDM 2911, модификация DDM 2910, модификации DDM 2911, мод. DDM2910, DDM2911, DDM2910, DDM, модификация DDM 2911, DDM 2911, DDM 2910, DDM,
Производитель
Изготовитель - Фирма "Rudolph Research Analytical"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 133
Выдано извещений - 1
Кол-во периодических поверок - 92
Кол-во средств измерений - 59
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 406 дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
№517 от 2025.03.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Плотномеры автоматические (серии DDM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rudolph Research Analytical"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20946-01 |
Сахариметр, Autopol мод. IIS Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31051-06 01.03.2011 |
Рефрактометры, J 57, J 157, J 257, J 357 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38097-08 01.07.2013 |
Поляриметры, Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol 589, Autopol 880 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40144-08 01.01.2014 |
Плотномеры автоматические, DDM 2910, DDM 2911 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40144-14 26.05.2019 |
Плотномеры автоматические, DDM мод. DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53099-13 02.04.2018 |
Рефрактометры автоматические цифровые, J 57WR, J 57HA, J 157, J 157-633, J 257, J 357, J 457-SC, J 457-WC, J 457-FC Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56561-14 23.10.2029 |
Поляриметры, мод. Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
60682-15 21.05.2020 |
Рефрактометры автоматические цифровые, J47 Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66278-16 |
Измерители плотности автоматические, DDM 2911 Plus Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74064-19 20.02.2024 |
Рефрактометры автоматические цифровые, J Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79053-20 01.09.2030 |
Плотномеры автоматические, серии DDM Фирма "Rudolph Research Analytical" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Плотномеры автоматические (серии DDM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 39 | 2 | 21 | 15 | 0 | 39 | 21 | 15 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 4 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 1 | 6 | 1 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 3 | 0 | 11 | 0 | 10 | 0 | 10 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 22 | 4 | 12 | 10 | 0 | 22 | 12 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Плотномеры автоматические (серии DDM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6650 | 6250 |
|
ФБУ УРАЛТЕСТ Свердловская область |
5849 | 6250 |
Программное обеспечение
Плотномер функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения, представления измерительной информации. Может быть подключен модуль программы 21 CFR.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RudolphPCInterface |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.6.4.9 |
|
Цифровой идентификатор ПО |
74852756bld4cb3efab04 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Контрольная сумма для версии ПО, указанной в таблице | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и на переднюю панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам автоматическим серии DDM
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2302-0124-2019 «ГСИ. Плотномеры автоматические серии DDM. Методика поверки», утверждённому ФГУП «ВНИИМ им Д. И. Менделеева» 07 ноября 2019 г.
Основные средства поверки:
-
- стандартные образцы плотности жидкости ГСО 8579-2004 (РЭП-1), ГСО 8583-2004 (РЭП-5), ГСО 8106-2002 (РЭП-12), с погрешностью 0,05 кг/м3;
-
- рабочий эталон в соответствии с Государственной поверочной схемой, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 - установка гидростатического взвешивания, диапазон плотности от 650 до 2000 кг/м3, пределы абсолютной погрешности 8,040-3 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Rudolph Research Analytical», США
Адрес: 55 Newburgh Road Hackettstown, NJ, 07840, USA
Телефон: (973) 584-15-58
Е-mail: info@rudolphsearch.com
Заявитель
Общество с ограниченной ответственностью «Петротех» (ООО «Петротех»)
ИНН 7702548633
Адрес: 119571, г. Москва, Ленинский пр., д. 154, комн. 9
Телефон (факс): (495) 438-00-08
Е-mail: info@petrotech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки (ячейка), заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в ячейке образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке. Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
Плотномеры состоят из измерительной ячейки, чувствительного элемента, электронного блока, электронного термостата, ультразвукового оптимизатора, сенсорного дисплея. Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Pt100, также определяется наличие пузырьков в образце при помощи встроенной системы VideoViewTM. Плотномер представляет собой настольный прибор с полным циклом измерения введенного из шприца образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. Плотномер имеет возможность подключения к интернету и локальной сети.
Плотномеры автоматические серии DDM выпускаются в следующих модификациях -DDM 2909, DDM 2910, DDM 2911, DDM 2911 Plus, которые отличаются основными метрологическими характеристиками.
Общий вид плотномеров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

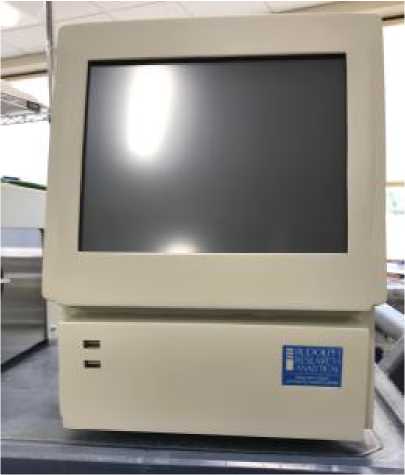

Рисунок 1 - Общий вид плотномера серии DDM
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификации |
DDM 2909 |
DDM 2910 |
DDM 2911 |
DDM 2911 Plus |
|
Диапазон показаний плотности, г/см3 |
от 0 до 3,0 | |||
|
Диапазон измерений плотности жидкости, г/см3 |
от 0,65 до 2,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
±0,0002 |
±0,0001 |
±0,00005 |
±0,00004 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации |
DDM 2909 |
DDM 2910 DDM 2911 DDM 2911 Plus |
|
Диапазон воспроизведения температуры, °С |
от +15 до +40 |
от 0 до +95 |
|
Объем образца для анализа, мл, не более |
1 | |
|
Дисплей |
диагональ 10,4 дюймов, разрешение 800х600, цветной, плоский, химически стойкий, сенсорный экран | |
|
Интерфейсы |
3-USB, 2-RS323, 1-порт Ethernet, возможность подключения клавиатуры, мыши, сканера штрихкодов |
5-USB, 2-RS323, 2- порт Ethernet, возможность подключения клавиатуры, мыши, сканера штрихкодов |
|
Встроенная память, Гбайт |
2 |
32 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
Модификации |
DDM 2909 |
DDM 2910 |
DDM 2911 |
DDM 2911 Plus |
|
Параметры электрического питания:
|
от 85 до 260 от 48 до 62 | |||
|
Потребляемая мощность, В •А, не более |
200 | |||
|
Габаритные размеры (ШхДхВ), мм, не более |
300x466x353 | |||
|
Масса, кг, не более |
23 | |||
|
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 (без конденсата) от 84 до 106,7 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
16000 | |||
