Номер по Госреестру СИ: 78993-20
78993-20 Анализатор фотометрический
(MCS300P-Ex)
Назначение средства измерений:
Анализатор фотометрический MCS300P-Ex (далее - анализатор) предназначен для непрерывных автоматических измерений содержания оксида углерода (CO) и диоксида углерода (CO2) в газах.
Внешний вид.
Анализатор фотометрический
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381841
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MCS300P-Ex,
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1454 от 2020.08.28 об утверждении типа средств измерений (43 шт)
Наличие аналогов СИ: Анализатор фотометрический (MCS300P-Ex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SICK AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Анализатор фотометрический (MCS300P-Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализатор фотометрический (MCS300P-Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SRU TANECO |
|
Номер версии (идентификационный номер) ПО |
YWC3 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора в виде наклейки и на оборотную сторону титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору фотометрическому MCS300P-Ex
Приказ Росстандарта № 2664 от 14.12.2018 г. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация фирмы-изготовителя «SICK AG», Германия.
Поверка
Поверкаосуществляется по документу МП 205-09-2020 «Анализатор фотометрический MCS300P-Ex. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 апреля 2020 г.
Основные средства поверки:
-
- ГСО состава газовых смесей - рабочие эталоны 1-го разряда в соответствии с приказом Росстандарта № 2664 от 14.12.2018 г.:
-
- ГСО 10531-2014 состава CO-N2; CO2-N2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и заверяется подписью поверителя.
Изготовитель
Фирма «SICK AG», Германия
Адрес: Эрвин-Зик-Штрассе 1, 79183-Вальдкирх, Германия
Тел./ факс: (49 7681) 202-0/(49 7681) 202-38-63
Web-сайт: www.sick.com
Е-mail: info@sick.ru
Заявитель
Общество с ограниченной ответственностью «Пи Эм Ай Системс»
(ООО «Пи Эм Ай Системс»)
ИНН 7718755113 Адрес: 121352, г. Москва, ул. Давыдковская, д. 12, корп. 7, этаж «мансарда», помещение
III, комната № 19
Тел.: (495) 649-63-02
Web-сайт: www.pmi-systems.ru
Е-mail: info@pmi-systems.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Анализатор фотометрический MCS300P-Ex является недисперсионным промышленным однолучевым фотометром с интерференционными и газовыми фильтрами. Принцип действия анализатора основан на способности анализируемого вещества поглощать электромагнитное излучение оптического диапазона при определенной длине волны. Концентрацию поглощающего вещества определяют, измеряя интенсивность поглощения. В основу работы анализатора положен фотометрический двухчастотный метод с корреляцией по газовым фильтрам.
Конструктивно анализатор состоит из блока с источником излучения и электронного блока с детекторной системой, соединенных жесткой монтажной шиной. Между блоками установлена электрообогреваемая измерительная кювета, а также интерференционный и газовый фильтры, расположенные на поворотном механизме. В блоке источника размещен источник излучения широкого спектра. На пути луча поочередно помещаются интерференционные и газовые фильтры, которые позволяют выделить необходимую для анализа длину волны излучения. Поток инфракрасного или видимого света проходит через ячейку с пробой, где избирательно поглощается анализируемыми компонентами, пропорционально их содержанию.
Анализатор поставляется с кюветой PGK75 Ex для анализа газов. Кювета PGK75 Ex изготовлена из нержавеющей стали во взрывозащищенном исполнении и имеет длину 75 см. Маркировка взрывозащиты 2Ex pz IIC T3 Gc X. Анализатор монтируется на вертикальной стойке.
Функции управления работой анализаторов, диагностики состояния, обработки данных автоматизированы. Режимные параметры могут быть заданы как с помощью клавиатуры на панели прибора, так и удаленного ПК. На дисплей электронного блока выводится текущая информация: массовая концентрация CO и объемная доля CO2, результаты градуировки, результаты самотестирования и др. информация.
Общий вид анализатора фотометрического MCS300P-Ex представлен на рисунке 1.
Пломбирование анализатора фотометрического MCS300P-Ex не предусмотрено.

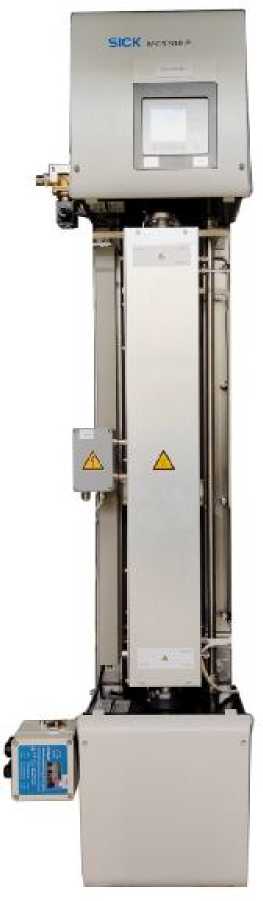

Рисунок 1 - Общий вид анализатора фотометрического MCS300P-Ex.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации СО, мг/м3 |
от 0 до 250 |
|
Диапазон показаний объемной доли CO2, % |
от 0 до 30 |
|
Диапазон измерений массовой концентрации СО, мг/м3 |
от 5 до 250 |
|
Диапазон измерений объемной доли CO2, % |
от 0,6 до 30 |
|
Пределы допускаемой относительной погрешности, %: - массовой концентрации СО |
±10 |
|
- объемной доли CO2 |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В • А, не более |
1400 |
|
Габаритные размеры, мм, не более: - длина |
254 |
|
- ширина |
492 |
|
- высота |
1730 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность воздуха, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
101,3±4 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
24000 |
|
Маркировка взрывозащиты |
2Ex pz IIC T3 Gc X |
