Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление процессом подачи материала для формирования дозы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих материалов и конструктивно состоит из основных частей, указанных далее.

Питатель (шнековый, роторный, ленточный, вибрационный, бункер) с устройствами регулирования скорости подачи материала и прерывания подачи материала на узел взвешивания.

Грузоприемное устройство (далее — ГПУ) в зависимости от исполнения средства измерений представляет собой:

• - приемную воронку, подвешенную на одном или нескольких весоизмерительных тензорезисторных датчиках (далее - датчики), закрепленных на опорной раме средства измерений;

• - грузоприемную платформу, опирающуюся на датчики;

• - рамную конструкцию, подвешенную либо опирающуюся на датчики, закрепленные на опорной раме средства измерений.

В качестве устройства обработки аналоговых данных (далее — УОАД) используется динамический преобразователь универсальный ДНУ, модификации ДПУ-ООХ-Ех (обозначение «00Х» указывает на количество аналого-цифровых каналов и принимает значения от 001 до 008), изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк, выполняющий функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. ГПУ и УОАД составляют узел взвешивания, предоставляющий измерительную информацию о массе измеряемой нагрузки.

ГПУ и УОАД составляют узел взвешивания, предоставляющий измерительную информацию о массе измеряемой нагрузки.

Весовой контроллер дозирующий ВКД-001, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. ВКД-001, выполняет функции управления процессом автоматического дозирования на основе принятых дискретных входных сигналов, хранения параметров настройки средства измерений и результатов измерений в энергонезависимом запоминающем устройстве и/или их передачу по цифровым интерфейсам связи. Оснащен показывающим устройством и клавишами управления основными режимами работы средства измерений.

В зависимости от исполнения средства измерений ДПУ-00Х-Ех и ВКД-001 могут быть выполнены в едином корпусе.

Электронные устройства, устройства коммутации могут быть размещены в электрическом шкафу. Сигнальные кабели датчиков подаются напрямую в УОАД или через соединительную коробку.

Датчики, используемые в составе средства измерений:

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB, ILK, UDJ (регистрационный № 77382-20);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификации Н8С, Н3 (регистрационный № 55371-19);

• - датчики весоизмерительные тензорезисторные Bend Beam, модификации L6E3, L6W (Регистрационный № 55198-19);

• - датчики весоизмерительные тензорезисторные С и Н, модификации С2 и Н4 (регистрационный № 53636-13);

• - датчики весоизмерительные тензорезисторные Т, модификации Т40А, Т60АМ1 (регистрационный № 53838-13).

Общий вид ГПУ и схема пломбировки средства измерений от несанкционированного доступа приведены на рисунках 1 - 3.

Средства измерений выпускаются в модификациях, отличающихся исполнением конструкции, метрологическими и техническими характеристиками в соответствии с таблицами 2 - 7. Модификации средства измерений имеют обозначение вида:

ДФСМ-Н-М-О-Х(х)-ХХХ,

где:

Н - максимальная нагрузка (наибольший предел дозирования), кг: 10; 25; 50; 100; 500; 1000; 2000;

М - условное обозначение механизма питателя: ШП - шнековый; РП - роторный; ВП - вибрационный; ЛП - ленточный; Б - бункер;

О - условное обозначение механизма задвижки: П - пневматическая; ПП -пневматическая двойная; Э - электрозадвижка; индекс отсутствует если задвижка не предусмотрена конструкцией.

Х(х) - класс точности Х(0,5); Х(1); Х(2);

ХХХ - исполнение по химической стойкости: 0 - стандартное; 1 - химически стойкое; 2 -пищевое.

На маркировочной табличке средства измерений указываются следующие основные данные (если применимо):

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа;

• - заводской (серийный) номер;

• - дата изготовления (месяц-год);

• - обозначение продукта(ов) т.е. материалов, подлежащих дозированию;

• - диапазон температур;

• - напряжение питания (весоизмерительного прибора, устройств управления);

• - номинальная максимальная доза;

• - номинальная минимальная доза;

• - максимальная нагрузка;

• - минимальная нагрузка;

• - цена деления шкалы;

• - класс точности при дозировании продукта(ов);

• - номинальное значение класса точности.

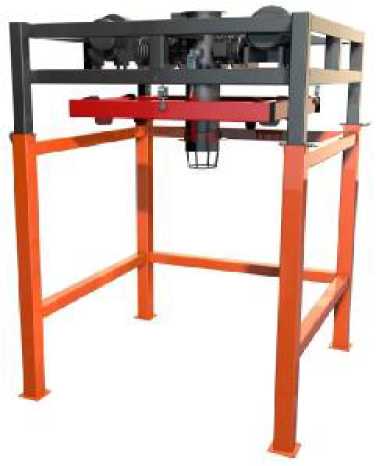

  ГПУ - рамная конструкция, подвешенная на датчики

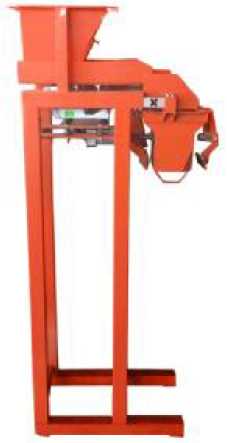

  ГПУ - грузоприемная платформа

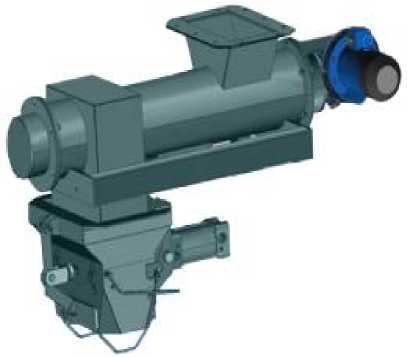

  ГПУ - приемная воронка

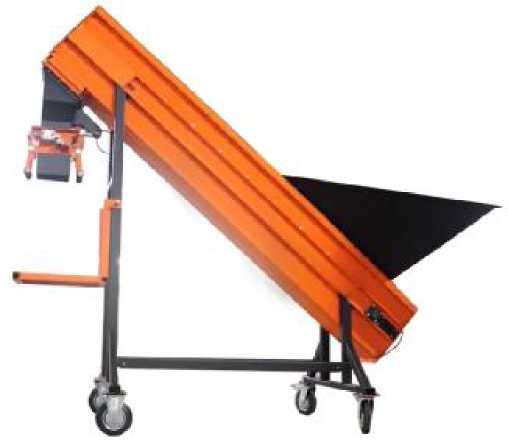

  ГПУ - приемная воронка

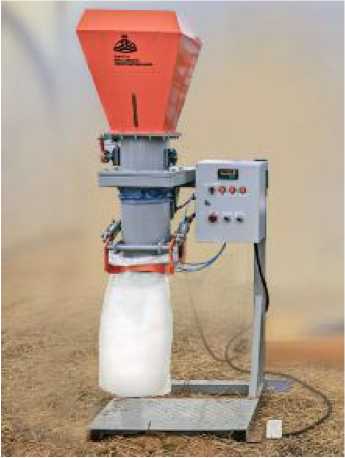

  ГПУ - приемная воронка

  V

  ГПУ - рамная конструкция, подвешенная на

  датчик

  Рисунок 1 - Общий вид исполнений ГПУ средства измерений (примеры)



  1



  ДПУ-ООХ-Ех

ВКД-001

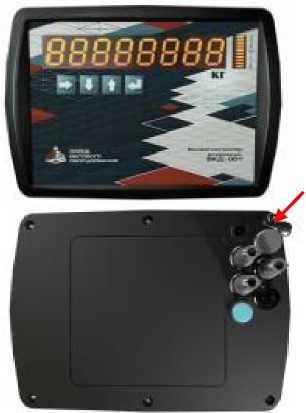

Рисунок 2 — Схема пломбировки средства измерений от несанкционированного доступа (1 - место пломбировки)

Таблица 8 —

Таблица 2 — Метрологические характеристики

Таблица 3 — Метрологические характеристики

Таблица 4 — Метрологические характеристики

Таблица 5 — Метрологические характеристики

Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначено средство измерений (материал указывается на маркировочной табличке).

Значение максимальной номинальной дозы (Maxfill), меньшее или равное наибольшему пределу Max и определяемое материалом, для которого предназначено средство измерений, указывается на маркировочной табличке.

Таблица 6 — Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610—2012, кг.

согласно таблице 6 и определяемое материалом, для которого предназначено средство измерений, указывается на маркировочной табличке.

Таблица 7 — Основные технические характеристики
