Принцип действия уровнемеров основан на измерении выталкивающей силы, определяемой плотностью СГ. При изменении уровня СГ в сосуде изменяется выталкивающая сила, воздействующая на буек, в следствии чего, изменяется нагрузка на пружину, на которой подвешен буек. Изменение нагрузки приводит к растяжению или сжатию пружины, в результате чего перемещается шарик, закрепленный на расположенном в закрытой трубке штоке. Окружающий эту трубку магнит следует за перемещениями шарика, в результате чего это движение передается поворотному кулачку, который, воздействует на язычок форсунки, повышая или понижая давление внутри пневматического реле. Выходной пневматический сигнал может использоваться для подачи сигналов тревоги, управления регулирующими клапанами, индикаторами, различными элементами управления и другими устройствами.

Для измерений границы раздела сред необходимо, чтобы буек был полностью погружен в измеряемую среду.

Конструктивно уровнемер состоит из механического блока и буйка.

Уровнемеры выпускаются в следующих модификациях: Modulevel P61, Modulevel P62, Modulevel P63, Modulevel P64, Modulevel P65, Modulevel P66, Modulevel P68, Modulevel P51, Modulevel P53, Modulevel P55, Modulevel P71, Modulevel P72, Modulevel APM-131, Modulevel APM-W251, Modulevel APM-W254 и Modulevel APM-W291. Уровнемеры изготавливаются в вышеуказанных модификациях и в зависимости от исполнения отличаются:

• - исполнением;

• - вариантом монтажа;

• - давлением рабочей среды;

• - температурой измеряемой среды;

• - габаритными размерами;

• - массой;

• - режимами работы:

а) пропорциональное управление через встроенный контроллер;

б) передача сигнала к различным устройствам;

в) комбинированное.

• - прямого и обратного действия;

• - с электрическим концевыми выключателями и без них.

Общий вид уровнемеров представлен на рисунке 1. Пломбирование уровнемеров не предусмотрено. Варианты монтажа приведены на рисунке 2.

Место нанесения знака утверждения типа

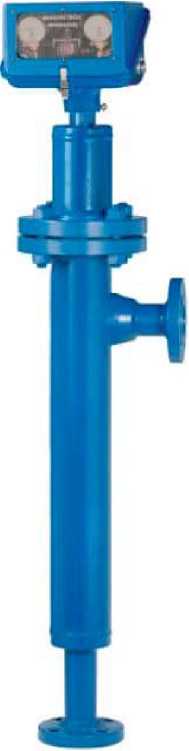

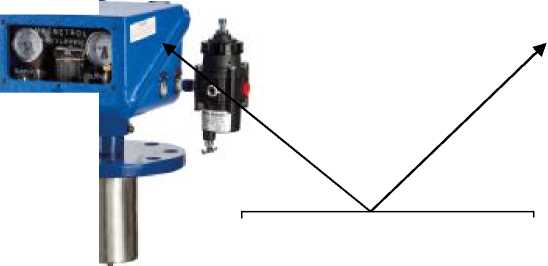

Рисунок 1 - Общий вид уровнемеров и место нанесения знака утверждения типа

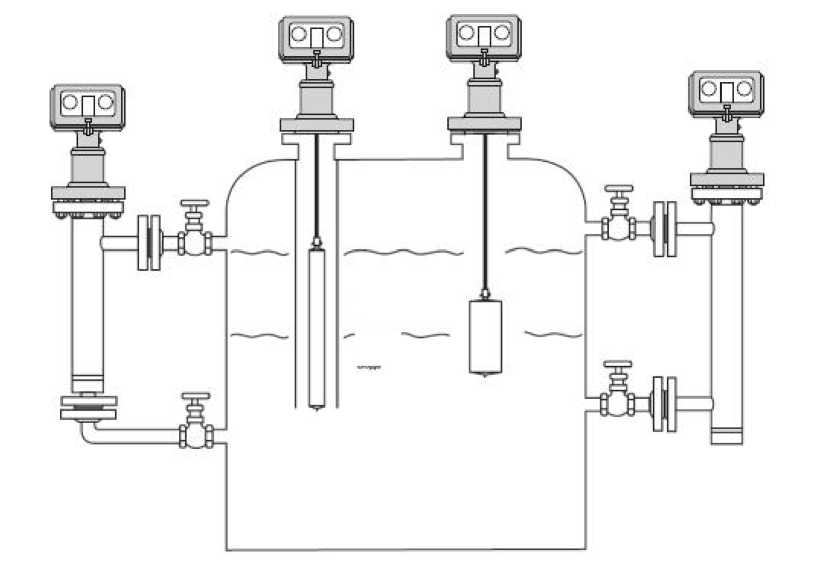

Рисунок 2 - Варианты монтажа

Таблица 3 -

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
