Сведения о средстве измерений: 79138-20 Преобразователи пьезоэлектрические

Номер по Госреестру СИ: 79138-20
79138-20 Преобразователи пьезоэлектрические
(VO622B01)

Назначение средства измерений:
Преобразователи пьезоэлектрические VO622B01 (далее по тексту - преобразователи) предназначены для измерений виброскорости.

сертификация программного обеспечения

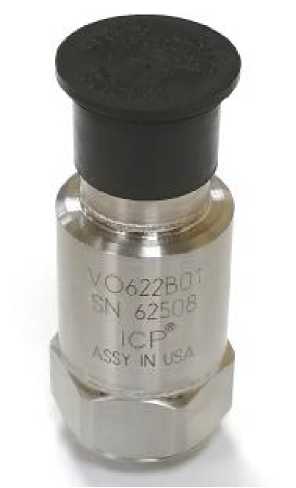

Внешний вид. Преобразователи пьезоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи пьезоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 20.10.2020
Срок свидетельства - 11.09.2025
Номер записи - 178447
ID в реестре СИ - 1383093
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1507 от 2020.09.11 об утверждении типа средств измерений

Наличие аналогов СИ: Преобразователи пьезоэлектрические (VO622B01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "PCB Piezotronics, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36255-07
01.03.2018
Вибропреобразователи , 64Х
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36256-07
01.03.2018
Усилители измерительные для вибродатчиков, 4ХХ
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36257-07
01.03.2018
Выключатели виброизмерительные, 685
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36258-07
01.03.2018
Преобразователи сигналов ICP датчиков, 68Х
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36260-07
01.03.2018
Выключатели виброизмерительные, 686
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36261-07
01.03.2018
Акселерометры , 6ХХ
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
39360-08
01.01.2014
Акселерометры , 3xx
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
39812-08
01.01.2014
Каналы виброизмерительные калибровочные, 394Ахх
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51912-12
27.11.2017
Виброустановки калибровочные портативные, 394C06
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
52162-12

Датчики давления пьезоэлектрические , 111A26 и 137A23
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55384-13
30.10.2018
Датчики динамического давления, ICP мод. 102M206
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
56990-14
03.04.2019
Акселерометры , 320, 333, 350, 352, 353, 357 и 393
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
57104-14
16.04.2019
Виброустановки калибровочные портативные, 699А06
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
58168-14

Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи)
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59249-14
01.12.2019
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61866-15
02.10.2025
Калибраторы акустические, CAL200, CAL250
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
64173-16
06.06.2026
Акселерометры , 350
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
65136-16
15.09.2021
Усилители заряда, 682xxx
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
66460-17
26.01.2022
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель)
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67924-17
19.06.2022
Датчики виброскорости, VO622A01
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
68169-17
01.08.2022
Датчики динамического давления дифференциальные, 176МXX
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69046-17
25.10.2022
Акселерометры пьезоэлектрические, 351М34
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70437-18

Усилители заряда, 682M57
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
70646-18

Датчики динамического давления, ICP мод. 102М276
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70728-18
28.03.2024
Акселерометры , 600
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71333-18
01.06.2024
Вибропреобразователи , 640
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71726-18

Усилители заряда, 682M57
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
74058-19
20.02.2024
Акселерометры пьезоэлектрические, 638М01
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
79138-20
11.09.2025
Преобразователи пьезоэлектрические, VO622B01
Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи пьезоэлектрические (VO622B01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи пьезоэлектрические (VO622B01)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом или методом наклейки.


Сведения о методиках измерений


Нормативные и технические документы

Поверка

Поверка

осуществляется по документу ОЦСМ 099196-2020 МП «ГСИ. Преобразователи пьезоэлектрические VO622B01. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 22.05.2020 г.

Основное средство поверки - поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной Приказом Росстандарта от 27.12.2018 г. № 2772.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.


Изготовитель


PCB Piezotronics, Inc., США
Адрес: 3425 Walden Avenue, Depew, NY 14043, USA
Телефон: +1 (800) 828-8840
Web-сайт: https://www.pcb.com
E-mail: info@pcb.com

Заявитель


Общество с ограниченной ответственность «Альфатех»
(ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, помещение 1, комната 4
Адрес: 127495, г. Москва, Долгопрудненское шоссе, д. 3, Технопарк «Физтехпарк»
Телефон: +7 (495) 642-49-14
Web-сайт: http://alphatechgroup.ru
E-mail: info@alphatechgroup.ru

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru

Принцип действия преобразователей основан на прямом пьезоэлектрическом эффекте, состоящем в образовании электрического заряда на поверхности пьезоэлемента, пропорционального воздействующему ускорению. Электрический заряд пьезоэлемента при помощи встроенного усилителя заряда и интегратора преобразуется в электрический сигнал, пропорциональный виброскорости.

Преобразователи состоят из пьезоэлемента (пьезокерамика) и встроенной электроники (ICP), расположенных в едином металлическом корпусе с монтажной шпилькой.

Преобразователи выпускаются в следующих модификациях:

  • - VO622B01 - без взрывозащиты, со шпилькой с дюймовой резьбой UNF %-28;

  • - EXVO622B01 - с взрывозащитой, со шпилькой с дюймовой резьбой UNF %-28;

  • - EXVOM622B01 - с взрывозащитой, со шпилькой с метрической резьбой М6.

Общий вид преобразователей представлен на рисунке 1.

Внешний вид. Преобразователи пьезоэлектрические (VO622B01), http://oei-analitika.ru

Рисунок 1 - Общий вид акселерометров

Пломбирование преобразователей не предусмотрено.

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Преобразователь

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

ОЦСМ 099196-2020 МП

1 экз. в один адрес


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м-1

3937,2

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±10

Диапазон измерений виброскорости, мм/с

от 0,4 до 1270

Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики не более ±10 % относительно базовой частоты 100 Гц, Гц

от 4 до 4500

Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики не более ±3 дБ относительно базовой частоты 100 Гц, Гц

от 3 до 9000

Нелинейность амплитудной характеристики, %, не более

±1,0

Относительный коэффициент поперечного преобразования, %, не более

5,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В

от 18 до 30

Габаритные размеры, мм, не более:

  • - высота

  • - диаметр

52,3

22,0

Масса, г, не более

100

Условия эксплуатации:

- температура окружающей среды, °С

от -54 до +121

Маркировка взрывозащиты EXVO622B01, EXVOM622B01

2Ex nA IIC T4 Gc X
