Номер по Госреестру СИ: 79689-20
79689-20 Резервуары стальные горизонтальные цилиндрические
(РГС-35, РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-35, РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи - 178908
ID в реестре СИ - 1383845
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-50, РГС-35,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка")
Страна - РОССИЯ
Населенный пункт - Приморский край, г. Находка
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1363 от 2022.06.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1380 от 2022.06.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1652 от 2022.07.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (3)
№1865 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1323 от 2022.05.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1539 от 2022.06.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)
№1812 от 2018.08.24 О переоформлении свидетельства об утверждении типа средства измерений № 53520 "Уровнемеры микроволновые Micropilot FMR5*" и внесении изменений в описание типа
№2717 от 2018.12.21 О переоформлении свидетельства об утверждении типа средства измерений № 35819 "Плотномеры вибрационные Liquiphant М Density" и внесении изменений в описание типа
№2775 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 50999 "Уровнемеры ультразвуковые Prosonic M, Prosonic S" и внесении изменений в описание типа
№2776 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 30245 "Уровнемеры емкостные Liquicap" и внесении изменений в описание типа
№2777 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 31102 "Уровнемеры микроволновые Micropilot M, Micropilot S" и внесении изменений в описание типа
№2778 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 65402 "Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20" и внесении изменений в описание типа
№262 от 2019.02.18 О переоформлении свидетельства об утверждении типа средства измерений № 62785 "Уровнемеры микроимпульсные Levelflex FMP5*" и внесении изменений в описание типа
№848 от 2019.04.19 О переоформлении свидетельства об утверждении типа средства измерений № 66368 "Системы измерительные Tankvision для резервуаров" и внесении изменений в описание типа
№1830 от 2020.11.18 об утверждении типа среств измерений
№2157 от 2021.09.30 О внесении изменений в сведения об утвержденном типе средств измерений Комплексы Gammapilot FMG50
№1270 от 2022.05.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-35, РГС-50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79397-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка") (РОССИЯ Приморский край, г. Находка) |
ОТ МП |
5 лет |
|
79689-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-35, РГС-50 Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка") (РОССИЯ Приморский край, г. Находка) |
ОТ МП |
5 лет |
|
93092-24 |
Резервуары вертикальные стальные цилиндрические, РВС-4899 Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка") (РОССИЯ Приморский край, г. Находка) |
ОТ МП |
5 лет |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-35, РГС-50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-35, РГС-50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуютНормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-35, РГС-50Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная
№ 51171-12);
-
- рулетка измерительная
№ 51171-12);
металлическая Р,
металлическая Р,
Р20У2Г (регистрационный
Р50У2К (регистрационный
-
- толщиномер ультразвуковой
ТЭМП-УТ1
с диапазоном измерений
от 0,5 до 300 мм (регистрационный № 38230 -08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»)ИНН 2508070844
Адрес: 692929, Приморский край, г. Находка, ул. Макарова, д. 19
Телефон: +7 (4236) 90-38-03
Факс: +7 (4236) 63-22-24
E-mail: nnp@nhnp.rosneft.ru
Испытательный центр
Общество с ограниченной отв етственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-35, РГС-50 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемораздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-35 зав.№№ 1, 2, РГС-50 зав.№№ 3, 4 расположены: Приморский край, г. Находка, ул. Макарова, д. 19, ООО «РН-Морской терминал Находка».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-35, РГС-50 представлен на рисунке 1-2.

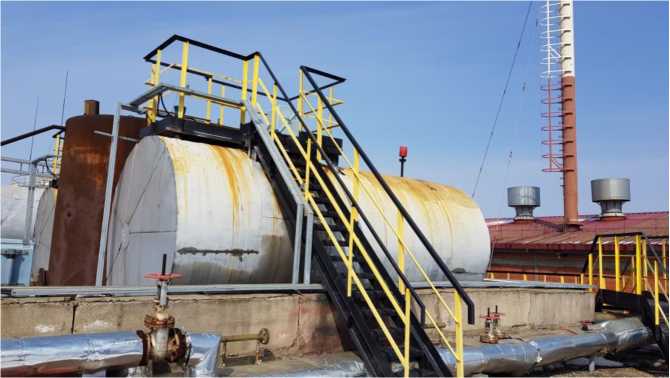

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-35

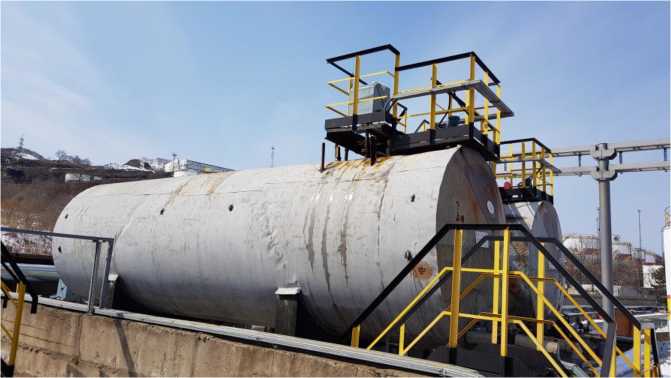

Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС -50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-35, РГС-50 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-35 |
РГС-50 | |
|
Номинальная вместимость, м3 |
35 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 до 35 м3, при геометрическом методе, % |
± 0,25 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 7 до 54 м3, при геометрическом методе, % |
± 0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
