Сведения о средстве измерений: 79606-20 Полуприцеп-цистерна

Номер по Госреестру СИ: 79606-20
79606-20 Полуприцеп-цистерна
(STOKOTA OPL-38-3/FUE)

Назначение средства измерений:
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ШШ,) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 178854
ID в реестре СИ - 1383899
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. STOKOTA OPL38-3, мод. STOKOTA OPL-38-3, без модификации, STOKOTA OPL-38-3/FUE,

Производитель

Изготовитель - Stokota sp. zo.o.
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1870 от 2020.11.20 об утверждении типа средств измерений

Наличие аналогов СИ: Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Stokota sp. zo.o.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79606-20

 Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE
Stokota sp. zo.o. (ПОЛЬША ) 		ОТ
МП 		1 год
92012-24

 Полуприцеп-цистерна, STOKOTA ELZAM 3NC38
Stokota sp. zo.o. (ПОЛЬША ) 		ОТ
МП 		2 года
93003-24

 Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE
Stokota sp. zo.o. (ПОЛЬША ) 		ОТ
МП 		1 год
93003-24

 Полуприцеп-цистерна, STOKOTA OPL-38-3/FUE
Stokota sp. zo.o. (ПОЛЬША ) 		ОТ
МП 		1 год
Отчет - MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦСМ"
(RA.RU.313985)
  • без модификации
    		•  2 0 2 0 2 0 2
    ООО "СРТС "ЦЕНТР"
    (RA.RU.312498)
  • STOKOTA OPL-38-3/FUE
    		•  1 1 0 0 1 1 0
    ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
    (RA.RU.311505)    		 РСТ
  • мод. STOKOTA OPL38-3
  • мод. STOKOTA OPL-38-3
    		•  3 0 3 0 1 0 1
    ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС"
    (RA.RU.310468)
  • STOKOTA OPL-38-3/FUE
    		•  1 0 1 0 1 0 1

    Стоимость поверки Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к полуприцепу-цистерне STOKOTA OPL-38-3/FUE

    Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

    Основные средства поверки:

    - комплекс градуировки резервуаров «ЗОНД» (регистрационный номер 17906-08), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.


    Изготовитель

    Stokota sp. zo.o., Польша
    Адрес: Ul. Niska 2, 82-300 Elblag, Poland
    Тел./факс: +48 55 239 72 34 / +48 55 233 48 39
    Web-сайт: www.stokota.com

    Заявитель


    Общество с ограниченной ответственностью «Цементно-бетонные изделия»
    (ООО «ЦБИ»)
    ИНН 4703041174
    Адрес: 190020, г. Санкт-Петербург, Нарвский пр., д. 14 корп. 2, литер А, пом. 6Н, оф. 1 Тел.: +7 (812) 595-35-30
    E-mail: cbi_sekr@gepard.spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495)437-55-77 / +7 (495)437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия ПП, основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

    ПП, представляет собой алюминиевую сварную цистерну, имеющую в поперечном сечении чемоданообразную форму, закрепленную на ходовой части при помощи сварных соединений. ПП, является транспортной мерой полной вместимости (далее - ТМ). ,истерна состоит из семи секций. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатель уровня налива находится в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие;

    На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

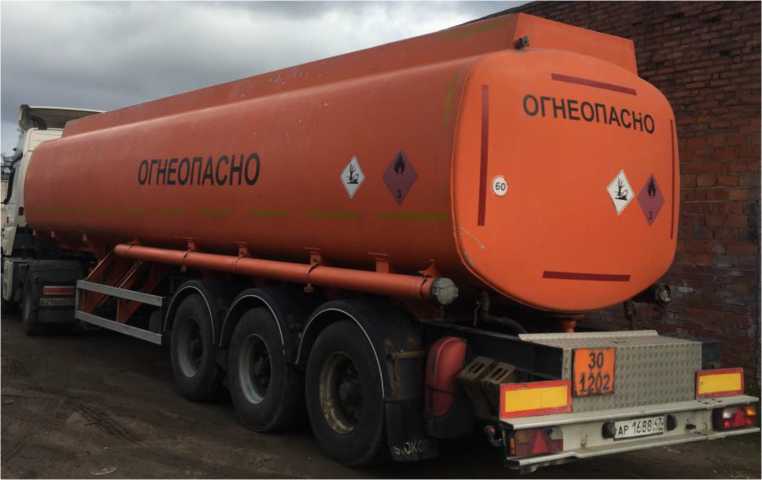

    Общий вид ПП, представлен на рисунке 1.

    Внешний вид. Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE), http://oei-analitika.ru

    Рисунок 1 - Общий вид полуприцепа -цистерны STOKOTA OPL-38-3/FUE

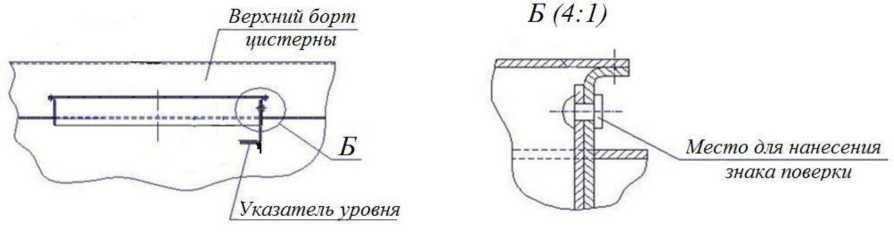

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцеп-цистерна (STOKOTA OPL-38-3/FUE), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Полуприцеп-цистерна

    STOKOTA OPL-38-3/FUE

    1 шт.

    Запасные части, инструменты и принадлежности

    1 комплект

    Руководство по эксплуатации

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    39300

    Действительная вместимость 1 -й секции, дм3

    10050

    Действительная вместимость 2 -й секции, дм3

    3110

    Действительная вместимость 3 -й секции, дм3

    5080

    Действительная вместимость 4 -й секции, дм3

    5050

    Действительная вместимость 5 -й секции, дм3

    5995

    Действительная вместимость 6 -й секции, дм3

    6010

    Действительная вместимость 7 -й секции, дм3

    4100

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ,%, не более

    ±1,5

    Таблица 2 - Основные технические характеристики__________________________

    Наименование характеристики

    Значение

    Наименование характеристики Значение

    Снаряженная масса, кг, не более

    6950

    Длина, мм, не более

    11280

    Высота, мм, не более

    3600

    Ширина, мм, не более

    2550

    Температура окружающей среды при эксплуатации, °С

    от -40 до +50
