Номер по Госреестру СИ: 79599-20
79599-20 Резервуар вертикальный стальной цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС -5000 (далее - РВС-5000) предназначен для измерения объема жидкости.

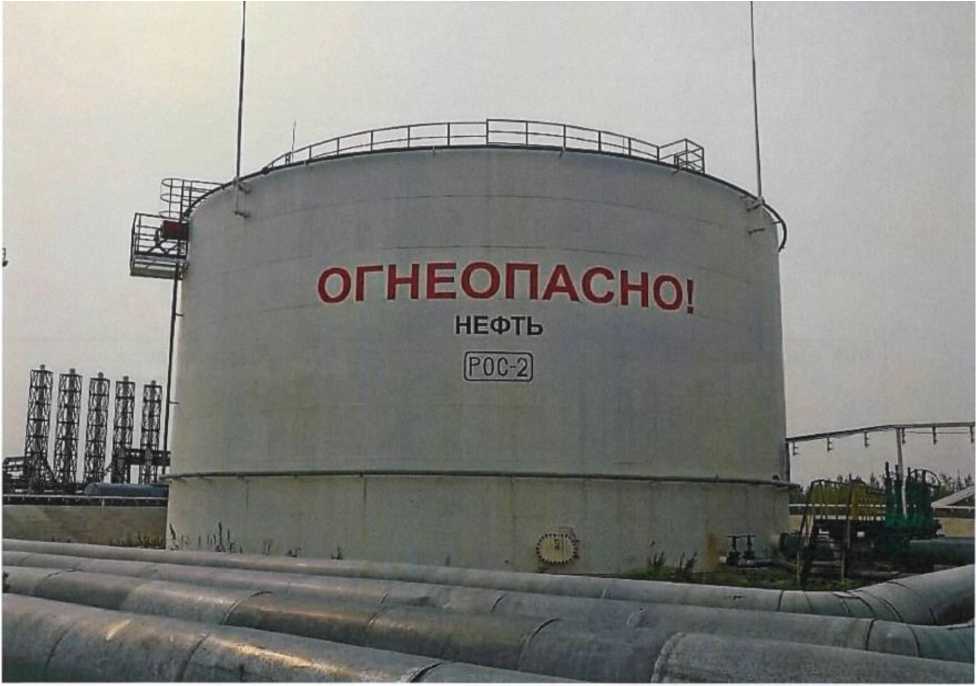

Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 178847
ID в реестре СИ - 1383906
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1872 от 2020.11.20 об утверждении типа среств измерений
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79599-20 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
89226-23 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-2000 Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
90578-23 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
94994-25 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки.
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
-
- рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;
-
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
-
- нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
-
- рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
-
- штангенциркуль ШЦ -I, регистрационный номер 260-05;
-
- толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.
Заявитель
Публичное акционерное общество «Варьеганнефтегаз»(ПАО «Варьеганнефтегаз»)
ИНН 8609000160
Адрес: 628464, ХМАО-Югра, г. Радужный, 2 мкр., д 21
Телефон (факс): (34668) 4-27-70,
E-mail: odo-vng@rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),Адрес: 625027, г. Тюмень, ул. Минская, д. 88,
Телефон (3452) 20-62-95
Факс (3452) 28-00-84
Web-сайт: https://тцсм.рф/
E-mail: mail@csm72.ru
РВС-5000 представляет собой стальной металлический сосуд в форме в ертикального цилиндра с плоским днищем и стационарной кровлей.
РВС-5000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации. РВС-5000 по принципу действия является закрытым, по расположению -наземным. Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-5000, заводской номер РОС-2, расположен на территории ДНС-3 В ерхнеколик-Ёганского месторождения УНП-2 ПАО «Варьеганнефтегаз».
На рисунке 1 представлен общий вид РВС-5000.
Рисунок 1 - Общий вид РВС-5000
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
