Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента весоизмерительного тензорези-сторного датчика (далее - датчика) в цифровой электрический сигнал, пропорциональный массе объекта измерений, с последующей математической обработкой и выдачей результатов в визуальной форме на дисплее терминала и/или их передачей через цифровой интерфейс на периферийные устройства, например, принтер или персональный компьютер.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Весы состоят из грузоприемного устройства (далее — ГПУ) и терминала (п. Т.2.2.5 ГОСТ OIML R 76-1—2011).

Все исполнения весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

• - взвешивающий модуль (Т.2.2.7 ГОСТ OIML R 76-1-2011), включающий в себя грузоприемное устройство (далее - ГПУ), опирающееся на датчик, и аналого-цифровой преобразователь, выполненные в едином корпусе;

• - терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011), оснащенный дисплеем для индикации результатов измерений и сенсорными функциональными клавишами для управления весами;

• - периферийные устройства: устройство хранения данных, дополнительная клавиатура, а также принтер для печатания этикетки с измеренным значением массы и стоимости, вычисленной на основе заранее введенной оператором цены за единицу, объекта измерений.

Электрическое соединение функциональных узлов осуществляется сигнальными кабелями.

Весы могут быть оснащены интерфейсами Ethernet, RS 232C, USB для связи или передачи результатов измерений на периферийные устройства, например принтер, вторичный дисплей, персональный компьютер.

Взвешивающий модуль весов может быть интегрирован в технологические машины (WM-4000-DF, WM-AI или WM-AI+PS-AI), выполняющие операции автоматической упаковки объектов и их перемещению по технологической линии.

Общий вид весов и весов, встроенных в технологические машины, приведен на рисунке 1. Схема пломбировки весов от несанкционированного доступа приведена на рисунке 3.

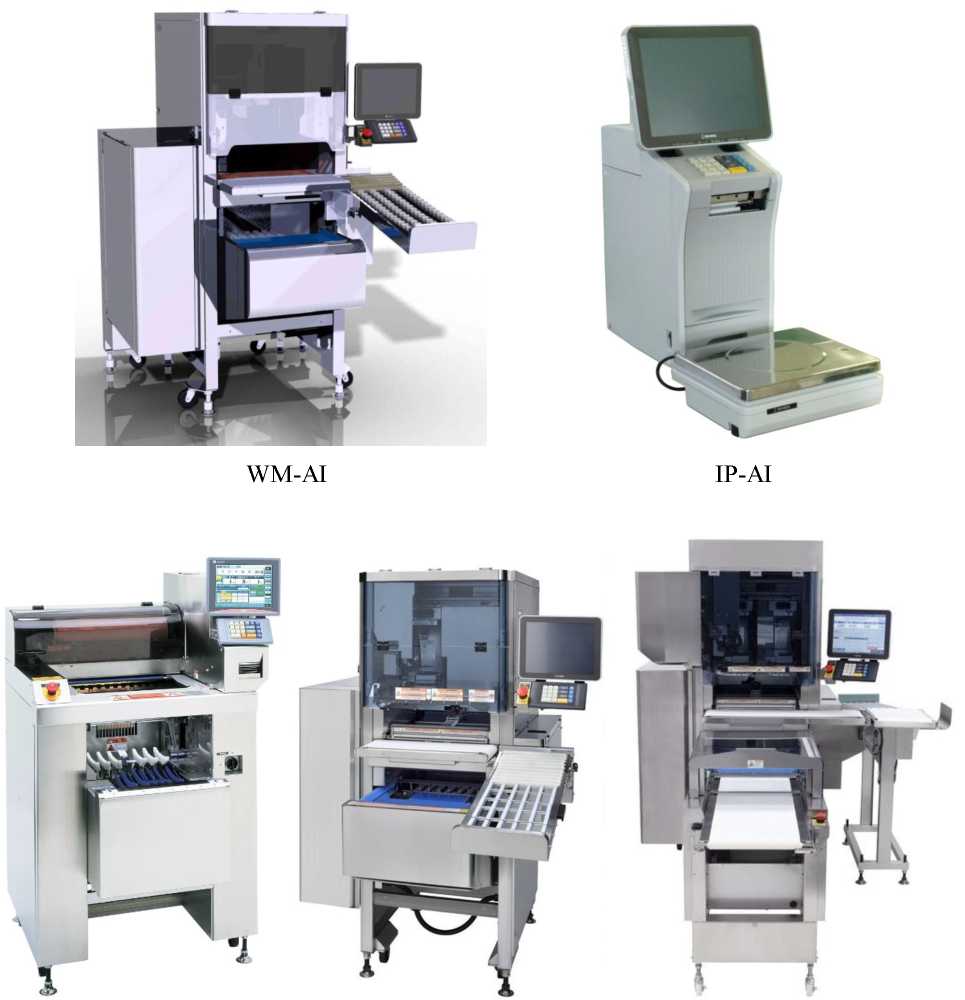

Рисунок 1 - Общий вид весов и весов, встроенных в технологические машины (примеры)

Весы в ыпускаются в двух исполнениях: WM-AI и IP-AI, отличающихся конструктивным исполнением и набором функциональных узлов, а также набором пользовательских и сервисных функций.

Значения максимальной нагрузки Max (Мах^, поверочного интервала e (ei) наносятся на маркировочную табличку (рисунок 2), закрепляемую на ГПУ и/или терминале весов.

± ISHIDA MODEL WM-AI              +5X3/4-3510             [M~w]

Max3kg/6kg Min 0.02kg e=0.001 kg/0.002kg T=-2.999kg    (<т/  _[[]r

SERIAL NO. 123456789  220V 1 PHASE 50Hz L1+L2+PE 10A________СЮ

MADE IN JAPAN 44 SANNO-CHO, SHOGOIN SAKYO-KU, KYOTO JAPAN 606-8392 ISHIDA CO.,LTD.

Рисунок 2 - Маркировочная табличка (пример)

1

г

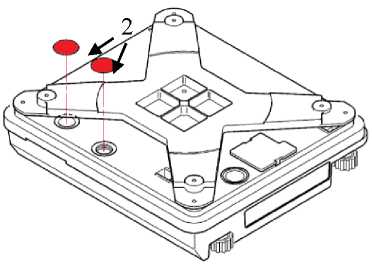

Рисунок 3 - Схема пломбировки весов (1 - свинцовая или пластиковая пломба, 2 - пломба в виде разрушаемой наклейки)

Таблица 4 —

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
