Сведения о средстве измерений: 79572-20 Расходомеры

Номер по Госреестру СИ: 79572-20
79572-20 Расходомеры
(LT-US)

Назначение средства измерений:
Расходомеры LT-US (далее - расходомеры) предназначены для измерений скорости и уровня потока жидкости, объемного расхода и объема жидкости в безнапорных трубопроводах, открытых лотках, открытых каналах и реках, в канализационных колодцах и т. п.

сертификация программного обеспечения
Внешний вид. Расходомеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид. Расходомеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид. Расходомеры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Расходомеры
Рисунок № 3

Общие сведения

Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2025
Номер записи - 178820
ID в реестре СИ - 1383933
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Преобразователь расхода ультразвуковой LT-US, Нет модификации, модификация1, Модификация 2, LT-US, модификация 2, LT-US модификация 2, LT-US модификация 1, LT-US мод.2, LT-US мод.1, LT-US,

Производитель

Изготовитель - Фирма "LACROIX Sofrel"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 643
Выдано извещений - 2
Кол-во периодических поверок - 88
Кол-во средств измерений - 501
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1871 от 2020.11.20 об утверждении типа среств измерений

Наличие аналогов СИ: Расходомеры (LT-US)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
79572-20 Расходомеры (LT-US)
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
82112-21 Расходомеры ("ВоСток")
Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП") (РОССИЯ г. Екатеринбург)

Все средства измерений Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61687-15
15.09.2021
Преобразователи расхода ультразвуковые, LT-US
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
ОТ
МП
4 года
79572-20
20.11.2025
Расходомеры, LT-US
Фирма "LACROIX Sofrel" (ФРАНЦИЯ )
ОТ
МП
4 года

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры ("ВоСток")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • LT-US
  • Нет модификации
  • LT-US мод.1
  • LT-US мод.2
  • LT-US модификация 1
  • LT-US модификация 2
  • модификация1
  • 78 8 67 11 0 78 67 11
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • LT-US, модификация 2
  • Модификация 2
  • 518 35 447 71 2 488 420 68
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • LT-US
  • 41 0 0 0 0 0 0
    ФБУ "САХАЛИНСКИЙ ЦСМ"
    (RA.RU.311389)
    РСТ
  • Преобразователь расхода ультразвуковой LT-US
  • 1 0 1 0 1 0 1
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • LT-US
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • LT-US
  • LT-US, модификация 2
  • 4 3 0 4 0 4 0 4

    Стоимость поверки Расходомеры ("ВоСток")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    20000 12833
    ФБУ УРАЛТЕСТ
    Свердловская область
    5665 12833

    Программное обеспечение

    Расходомеры имеют внутреннее программное обеспечение, встроенное в ППИ, и внешнее программное обеспечение: SOFTOOLS и «ВоСток».

    Внутреннее программное обеспечение расходомера отвечает за базовые операции.

    Внешнее программное обеспечение SOFTOOLS предназначено для программирования, считывания и отображения результатов измерений расходомеров. Для связи используется Bluetooth.

    Внешнее ПО «ВоСток» осуществляет приём, отображение, обработку, хранение и анализ данных, полученных с расходомеров по GPRS-каналу. Позволяет строить расходную характеристику по полученным значениям. Производит вычисление среднего объёмного расхода, накопительного расхода.

    Защита программного обеспечения от несанкционированного доступа осуществляется с помощью паролей.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    ПО преобразователя передающего измерительного

    Автономное ПО

    SOFTOOLS

    «ВоСток»

    Идентификационное наименование ПО

    -

    SOFTOOLS

    ВоСток

    Номер версии (идентификационный номер) ПО

    не ниже 5.30.12.13

    не ниже

    V6.23.11

    не ниже

    1.1.16

    Цифровой идентификатор ПО

    -

    0511F03C

    aead816c

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    CRC32

    Примечание - Значения цифрового идентификатора ПО, приведённые в таблице, относятся к ПО указанной версии

    Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, средний.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам LT-US

    Приказ Росстандарта от 30.12.2019 № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

    ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с

    Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости;

    Техническая документация фирмы -изготовителя «LACROIX Sofrel»

    Поверка

    Поверка

    осуществляется по документу МП 2550-0369-2020 «ГСИ. Расходомеры LT-US. Методика поверки”, утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 12 мая 2020 г.

    Основные средства поверки:

    • - установка для поверки измерителей скорости потока жидкости УДИС-6, рег.№ 4451010;

    • - установка гидродинамическая ГДУ-400/0,5, рег.№ 31502-06;

    • - рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и/или в паспорт.


    Изготовитель

    Фирма «LACROIX Sofrel», Франция
    Адрес: 2, rue du Plessis, 35770, Vern-sur-Seiche (Rennes), Франция
    Телефон: +33 (0)2 99 04 89 00
    Факс: +33 (0)2 99 04 89 01
    E-mail: info@lacroix-sofrel.com

    Заявитель

    Общество с Ограниченной Ответственностью «Аква-тэк СП» (ООО «Аква-тэк СП»)
    ИНН 6658467677
    Адрес: 620043, Екатеринбург, А. Полежаевой, 10-А, оф.206
    Телефон: +7 (343) 373-74-14
    Web-сайт: www.akvatek.ru
    E-mail: sales@akvatek.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип работы расходомера с радарным датчиком скорости основан на методе «площадь-скорость». Для расчёта объёма и объёмного расхода используются данные о средней скорости потока, уровне заполнения канала жидкостью и геометрические характеристики трубопровода или канала.

    Расходомеры состоят из следующих основных частей:

    • - преобразователь передающий измерительный (ППИ, рисунок 1): осуществляет прием, сохранение и обработку данных, полученных от первичных датчиков, а также их дистанционную передачу по каналам GPRS и Bluetooth.

    • - акустический преобразователь (АП, рисунок 2): первичный бесконтактный датчик измерения уровня жидкости, располагается над потоком.

    - радарный датчик скорости (РДС, рисунок 3): первичный бесконтактный датчик измерения средней скорости жидкости, располагается над потоком.

    Расходомеры поставляются в двух модификациях, состоящих из следующих основных частей:

    модификация 1 - Преобразователь передающий преобразователь, радарный датчик скорости жидкости, «Восток».

    измерительный, акустический внешнее программное обеспечение

    модификация 2 - Преобразователь передающий измерительный, акустический преобразователь.

    Для расходомеров без радарного датчика скорости расчёт объема и объёмного расхода осуществляется посредством измерения уровня жидкости, протекающей в трубопроводе, канале и пересчета его в значение расхода в соответствии с построенной расходной характеристикой согласно МИ 2220-13.

    При установке датчиков необходимо соблюдать требования к длинам прямых участков в соответствии с технической документацией на расходомеры.

    Внешний вид. Расходомеры (

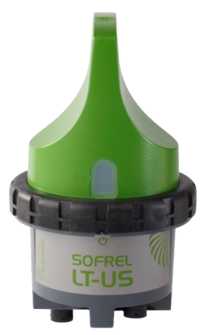

    Рисунок 1 - Общий вид преобразователя передающего измерительного

    Внешний вид. Расходомеры (

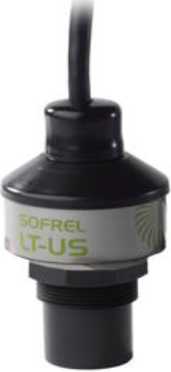

    Рисунок 2 - Общий вид акустического преобразователя

    Внешний вид. Расходомеры (

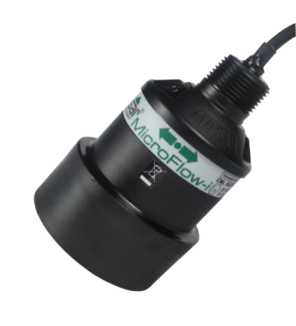

    Рисунок 3 - Общий вид радарного датчика скорости жидкости


    Таблица 4 - Комплектность расходомеров

    Наименование

    Обозначение

    Количество

    Примечание

    Преобразователь передающий измерительный

    1 шт.

    Акустический преобразователь

    1 шт.

    Радарный датчик скорости жидкости

    по заказу

    Монтажный комплект

    1 шт.

    Программное обеспечение на USB-накопителе

    по заказу

    Руководство по эксплуатации

    РЭ 26.51.52011-14500717

    2020

    1 экз.

    Паспорт

    ПС 26.51.52005-14500717

    2020

    1 экз.

    Методика поверки

    МП 2550

    0369-2020

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений скорости жидкости, м/с:

    от 0,05 до 6,0

    Пределы допускаемой относительной погрешности при измерении скорости жидкости, %

    ± (1,5 + 0,1/v) 1)

    Диапазон измерений уровня жидкости, м

    от 10-3 до 3,0 2)

    Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня жидкости, %

    ± 0,1

    Диапазон измерений расхода жидкости, м 3

    от 0,05 S-до 6,0 S 3)

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %

    - модификация 1

    ±4«V+ «H 4)

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %

    - модификация 2

    A « + «н 4

    • 1) v - скорость потока жидкости, м/с;

    • 2) с учётом минимального расстояния от границы раздела сред до нижнего края АП равное 0,2 м (зона нечувствительности датчика);

    • 3) S - площадь поперечного сечения потока, м2;

    0,05 - минимальная скорость измеряемого потока, м/с;

    6,0 - максимальная скорость измеряемого потока, м/с;

    • 4) 51- пределы допускаемой относительной погрешности согласно МИ 2220-13, %.

    5у - пределы допускаемой относительной погрешности при измерении скорости жидкости, %.

    5H - пределы допускаемой относительной погрешности датчика уровня, %:

    - У H Н,%

    н    н -

    где Н - значение уровня, м

    Нв - верхний предел измерений АП, м;

    Ун ~ пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня жидкости, %

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочая температура окружающей среды для расходомера, 0С

    от -20 до +60

    Габаритные размеры преобразователя передающего измерительного, мм, не более

    высота

    270

    диаметр

    160

    Габаритные размеры акустического преобразователя, мм, не более

    высота

    142

    диаметр

    76,2

    Габаритные размеры радарного датчика скорости жидкости, мм, не более

    высота

    140

    диаметр

    90

    Масса ППИ, кг, не более

    1,5

    Масса акустического преобразователя, кг

    1

    Масса радарного датчика скорости, кг, не более

    1

    Напряжение питания постоянного тока расходомера, В

    3,6

    Рабочее напряжение радарного датчика скорости, В

    от 3,6 до 28

    Средняя наработка на отказ, ч

    104000

    Средний срок службы, лет

    12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
