Номер по Госреестру СИ: 79938-20
79938-20 Спектрометры эмиссионные с индуктивно-связанной плазмой
(iCAP PRO)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO предназначены для измерений массовой концентрации элементов в водных растворах, природных и сточных водах, продуктах питания, металлах и их сплавах, почвах, геологических пробах, рудах и продуктах их переработки, огнеупорах, керамике, стекле, в атмосферном воздухе, продукции химической продукции, фармацевтических препаратах, нефти, нефтепродуктах, отработанных смазочных маслах и в других веществах и материалах
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 02.12.2025
Номер записи - 179176
ID в реестре СИ - 1384434
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр эмиссионный с индуктивно-связанной плазмой iCAP PRO XP DUO, Спектрометр эмиссионный с индуктивно-связанной плазмой iCAP PRO, Спектрометр эмиссионный с индуктивно-связанной плазмой iCAP PRO мод. iCAP PRO X Duo, Нет модификации, мод.iCAP PRO XP Duo, мод. iCAP PRO XP Duo, Без модификации, X Duo, iCAP PRO X Duo, iCAP PRO XP Duo, iCAP PRO X Duo, iCAP PRO Duo, iCAP PRO, -, "iCAP PRO",
Производитель
Изготовитель - Thermo Fisher Scientific
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 70
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 32
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1957 от 2020.12.02 Об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно-связанной плазмой (iCAP PRO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Thermo Fisher Scientific
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79938-20 02.12.2025 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , iCAP PRO Thermo Fisher Scientific (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
96680-25 |
Анализатор общей серы в нефтепродуктах промышленный, SOLA iQ Thermo Fisher Scientific (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Спектрометры эмиссионные с индуктивно-связанной плазмой (iCAP PRO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 1 | 1 | 9 | 0 | 9 | 0 | 9 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 7 | 7 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 15 | 2 | 6 | 9 | 0 | 15 | 6 | 9 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 1 | 1 | 3 | 0 | 4 | 1 | 3 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 5 | 3 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры эмиссионные с индуктивно-связанной плазмой (iCAP PRO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 10521 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
8920 | 10521 |
|
ФБУ УРАЛТЕСТ Свердловская область |
15242 | 10521 |
Программное обеспечение
Спектрометры оснащены встроенным ПО (прошивкой) и автономным ПО Qtegra (на русском зыке). Встроенное ПО является полностью метрологически значимым и выполняет реализацию аппаратных функций спектрометра, сбор данных с детектора и их передачу в автономное ПО. К метрологически значимой части автономного ПО относится файл Qtegra.exe. Идентификационные данные ПО приведены в таблице 2.
Метрологически значимая часть автономного ПО выполняет следующие функции:
- контроль состояния и управление спектрометром;
- установку режимов работы прибора;
- обработку, представление и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Автономное ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
Qtegra.exe |
- |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.11.4206.441 |
Не ниже 200221 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эмиссионным спектрометрам с индуктивно-связанной. плазмой iCAP PRO
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2392-2020 «ГСИ. Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.09.2020 г.
Основные средства поверки: СО водных растворов ионов кадмия (ГСО 6690-93) и меди (ГСО 7764-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 или на свидетельство о поверке.
Изготовитель
Thermo Fisher Scientific, СШААдрес: 81 Wyman St., Waltham, MA 02451, United States Телефон: +1 (781) 622-12-07, факс: +1 (781) 622-12-07
Web-сайт: www.thermofisher.com
E-mail: customercare@thermofisher.com
Завод изготовитель: Thermo Fisher Scientific (Shanghai) Instruments Co.,Ltd
Адрес: 27 Xin Jinqiao Road, Pudong-201206, Shanghai, Китай
Телефон: +86 21 68654588, факс: +86 21 64457830
Web-сайт: www.thermofisher.com
E-mail: customercare@thermofisher.com
Заявитель
Московское представительство ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН (США) ИНН: 9909004658Адрес: 119049, г. Москва, ул.Крымский Вал, 3, стр. 2
Юридический адрес: 107078 Россия, г. Москва, ул. Н. Басманная, д.20, стр.2 Телефон/факс (495) 232-42-25
Web-сайт: www.intertech-corp.ru E-mail: info@intertech-corp. ru
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Спектрометры представляют собой настольные лабораторные приборы, управляемые и контролируемые внешним компьютером. Соединение между компьютером и спектрометром устанавливается с использованием Ethernet кабеля.
Основу спектрального блока составляет Эшелле спектрометр с двумя диспергирующими элементами: дифракционной решеткой и двухходовой призмой из кварца, используемой для разделения порядков спектра. Одновременная регистрация всего спектра или набора выбранных линий осуществляется с помощью матричного CID-детектора.
Спектрометры выпускаются в виде нескольких моделей, которые отличаются способом наблюдения плазмы и уровнем автоматизации измерений. В обозначение модели входят два вида индексов:
-
1) индекс способа обзора плазмы (Duo - двойной (аксиальный и радиальный) обзор плазмы или Radial - только радиальный обзор плазмы);
-
2) индекс уровня автоматизации измерений (Х, ХР или ХРS).
Обозначение типа средства измерения наносится на заводскую табличку спектрометра, находящуюся на его задней стенке. Обозначение модели спектрометра отображается в управляющем компьютере в папке ProgramData\Thermo\Qtegra\LogFiles в текстовом файле log-xxxxxxxx-xxxxxxxxxx. log (где х - это набор цифр) в строке Got yyyyyy instrument capabilities, где yyyyy - обозначение модели спектрометра. Дата и время изменения этого файла совпадают с датой и временем последнего выхода из автономного ПО Qtegra.
Пломбирование спектрометров не предусмотрено.
Общий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.
Место нанесения знака поверки

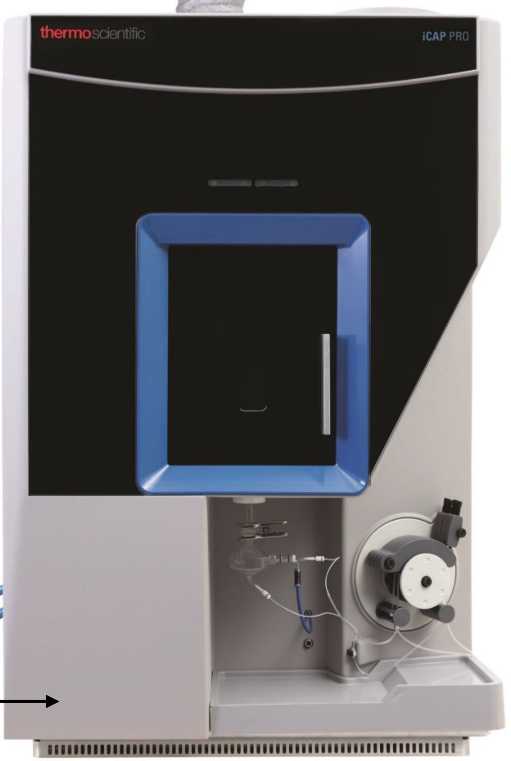

Рисунок 1- Общий вид спектрометров iCAP PRO
