Номер по Госреестру СИ: 79935-20
79935-20 Индикаторы часового типа и с цифровым отсчетным устройством
(Werka )
Назначение средства измерений:
Индикаторы Werka часового типа и с цифровым отсчетным устройством (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров.

Внешний вид.
Индикаторы часового типа и с цифровым отсчетным устройством
Рисунок № 1

Внешний вид.
Индикаторы часового типа и с цифровым отсчетным устройством
Рисунок № 2

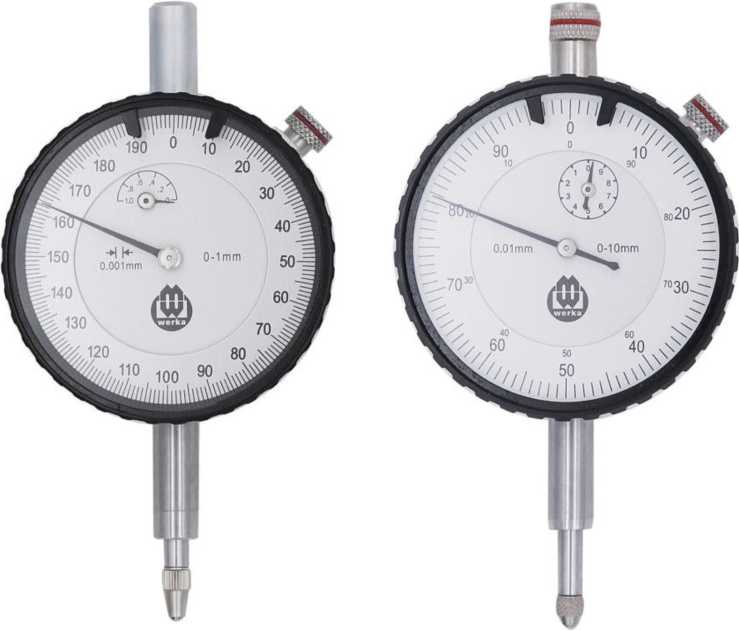

Внешний вид.
Индикаторы часового типа и с цифровым отсчетным устройством
Рисунок № 3

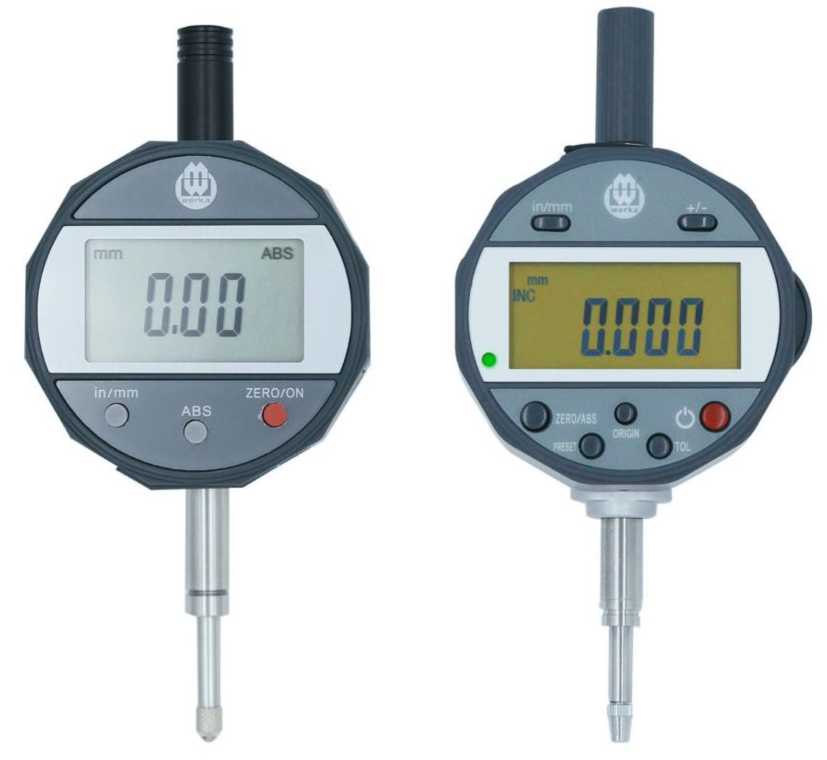

Внешний вид.
Индикаторы часового типа и с цифровым отсчетным устройством
Рисунок № 4
Общие сведения
Дата публикации - 27.10.2025
Срок свидетельства - 02.12.2025
Номер записи - 179173
ID в реестре СИ - 1384437
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
220-6988, 220-6971, 220-6964, 220-6957, 211-8142, 1МИГх0,001, 1МИГ(0-1)мм-0.001мм, 1МИГ, 0-50,8мм, шаг дискрености 0,01мм, 0-12,7мм, шаг дискрености 0,01мм, 0-10 мм ЦД 0,01 мм, 0-1, -, *, (0-50) мм, ц.д. 0,01 мм, (0-5), (0-30; 0,01), (0-1) мм, ц.д. 0,001 мм, (0 - 12,7) мм, ц.д. 0,01 мм, "Werka ",
Производитель
Изготовитель - WERKA CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2497
Выдано извещений - 47
Кол-во периодических поверок - 1020
Кол-во средств измерений - 1100
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1957 от 2020.12.02 Об утверждении типа средств измерений
Наличие аналогов СИ: Индикаторы часового типа и с цифровым отсчетным устройством (Werka )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений WERKA CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79935-20 02.12.2025 |
Индикаторы часового типа и с цифровым отсчетным устройством, Werka WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
80527-20 31.12.2025 |
Штангенциркули, Werka WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
81712-21 29.04.2026 |
Микрометры, Werka WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
81989-21 18.06.2026 |
Нутромеры индикаторные, Werka WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95903-25 16.07.2030 |
Кольца установочные, Werka WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
96114-25 13.08.2030 |
Индикаторы рычажно-зубчатые Werka, WERKA CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Индикаторы часового типа и с цифровым отсчетным устройством (Werka )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 16 | 14 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 352 | 121 | 322 | 30 | 0 | 352 | 322 | 30 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 317 | 37 | 317 | 0 | 0 | 317 | 317 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 2 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 118 | 47 | 9 | 109 | 1 | 118 | 9 | 109 | ||
| ООО "ЭЛЕКТРОТЯЖМАШ-ПРИВОД" (0551) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 9 | 2 | 0 | 9 | 0 | 8 | 0 | 8 | |
| АО "ВЭМЗ" (RA.RU.311613) | 15 | 4 | 11 | 0 | 14 | 4 | 10 | |||
| ООО "ЛИЦ" (RA.RU.311620) | 95 | 2 | 91 | 4 | 1 | 95 | 91 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 257 | 71 | 244 | 13 | 0 | 256 | 243 | 13 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 42 | 17 | 16 | 26 | 0 | 42 | 16 | 26 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 43 | 12 | 0 | 43 | 0 | 43 | 0 | 43 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "ЦС "ЗВЕЗДОЧКА" (RA.RU.312569) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 51 | 22 | 0 | 51 | 1 | 51 | 0 | 51 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 3 | 2 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| АО "ОДК" (RA.RU.312444) | 213 | 59 | 86 | 127 | 25 | 0 | 0 | 0 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ООО "СИМПЛ" (RA.RU.314131) | 104 | 30 | 26 | 78 | 3 | 104 | 26 | 78 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 13 | 7 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 192 | 118 | 186 | 6 | 0 | 192 | 186 | 6 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 2 | 3 | 3 | 0 | 6 | 3 | 3 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 35 | 12 | 0 | 35 | 0 | 35 | 0 | 35 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 80 | 0 | 80 | 2 | 80 | 0 | 80 | ||
| ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 17 | 4 | 0 | 17 | 1 | 17 | 0 | 17 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 48 | 8 | 12 | 36 | 0 | 48 | 12 | 36 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 86 | 81 | 5 | 0 | 2 | 0 | 2 | ||
| АО "РИК" (РОСС RU.0001.310142) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НИИ ТМ" (RA.RU.311972) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 29 | 8 | 17 | 12 | 0 | 29 | 17 | 12 | |
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ПНИТИ" (RA.RU.312453) | 16 | 6 | 8 | 8 | 5 | 10 | 8 | 2 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| АО "ДУКС" (RA.RU.311966) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 5 | 0 | 11 | 1 | 11 | 0 | 11 | |
| АО "КОМЗ" (РОСС СОБ 3.00117.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЦКБА" (RA.RU.311883) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦСМ" (RA.RU.312904) | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "АВИААГРЕГАТ" (RA.RU.330330) | 14 | 13 | 0 | 14 | 0 | 13 | 0 | 13 | ||
| АО "У-У ППО" (RA.RU.312103) | 12 | 3 | 9 | 2 | 12 | 3 | 9 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 4 | 2 | 3 | 0 | 5 | 2 | 3 | |
| ОАО "МЗ "АРСЕНАЛ" (RA.RU.310554) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 5 | 0 | 12 | 1 | 10 | 0 | 10 | |
| АО "УЗГА" (RA.RU.311517) | 12 | 3 | 2 | 10 | 2 | 0 | 0 | 0 | ||
| АО "НПК "КБМ" (RA.RU.311361) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 22 | 16 | 1 | 21 | 1 | 22 | 1 | 21 | ||
| АО "ОКБ "КРИСТАЛЛ" (RA.RU.314784) | 14 | 13 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 45 | 31 | 4 | 41 | 0 | 45 | 4 | 41 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 42 | 42 | 26 | 16 | 0 | 10 | 0 | 10 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Индикаторы часового типа и с цифровым отсчетным устройством (Werka )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1950 | 996 |
|
ФБУ НИЦ ПМ-Ростест Москва |
640 | 996 |
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
479 | 996 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
700 | 996 |
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
793 | 996 |
Программное обеспечение
отсутствует.часового типа
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к индикаторам Werka часового типа и с цифровым отсчетным устройствомГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018.
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 203-29-2020 «ГСИ. Индикаторы Werka часового типа и с цифровым отсчетным устройством. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 июля 2020 г.
Основное средство поверки:
- прибор для поверки измерительных головок и датчиков i-Checker (Рег. № 76274-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
Изготовитель
WERKA CO., LTD, КНРАдрес: 200050, P.R.China, Shanghai, Ding Xi Rd, No.1016,
North Yin Tong Mansion, room 1701-1702
Телефон: +86 21 62407620
Web-сайт: www.werkatools.ru
Заявитель
Акционерное общество «Производственное объединение «Диапазон» (АО «ПО «Диапазон»)ИНН 7715765265
Адрес: 127253, г. Москва, Дмитровское шоссе, д. 116, стр. 1
Телефон: +7 495 585 14 04
E-mail: info@werkatools.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437-55-77, факс: +7 495 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов часового типа) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).
Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов с цифровым отсчетным устройством встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Индикаторы часового типа могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
или
Логотип

наносится на паспорт индикаторов
типографским методом, на циферблат или корпус отсчетного устройства, и на футляр краской или методом лазерной маркировки.
Пломбирование от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид индикаторов часового типа
Рисунок 2 - Общий вид индикаторов с цифровым отсчетным устройством
Программное обеспечение отсутствует.
часового типа
Таблица 6 -
|
Наименование |
Обозначение |
Комплектность |
|
Индикатор |
- |
1 шт. |
|
Элемент питания для индикаторов с цифровым отсчетным устройством |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт для индикаторов:
|
ИЧ.01.001.ПС ИЧЦ.01.001.ПС |
1 экз. |
|
Методика поверки |
МП 203-29-2020 |
1 экз. |
Таблица 1 - Метрологические характеристики индика
|
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая разность погрешностей, мкм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более | ||||
|
на любом участке диапазона измерений |
на всем диапазоне измерений | |||||||
|
0,1 мм |
0,5 мм |
1,0 мм |
при прямом ходе |
при прямом и обратном ходах | ||||
|
От 0 до 1 |
0,001 |
3 |
- |
- |
3 |
5 |
2 |
2 |
|
От 0 до 3 |
0,01 |
6 |
8 |
10 |
10 |
14 |
3 |
3 |
|
От 0 до 5 |
0,01 |
6 |
9 |
10 |
12 |
16 |
3 |
3 |
|
От 0 до 10 |
0,01 |
6 |
9 |
10 |
16 |
20 |
3 |
3 |
|
От 0 до 30 |
0,01 |
- |
- |
12 |
26 |
30 |
7 |
7 |
|
От 0 до 50 |
0,01 |
- |
- |
15 |
36 |
40 |
8 |
8 |
Таблица 2 - Метрологические характеристики индикаторов с цифровым отсчетным устройством
|
Диапазон измерений, мм |
Шаг дискретнос ти, мм |
Наибольшая разность погрешностей, мкм |
Вариация показаний, мкм, не более | ||||
|
на любом участке диапазона измерений |
на всем диапазоне измерений при прямом ходе | ||||||
|
0,02 мм |
0,2 мм |
1,0 мм |
2,0 мм | ||||
|
От 0 до 12,7 |
0,001 |
2 |
3 |
5 |
- |
10 |
3 |
|
От 0 до 12,7 |
0,01 |
- |
10 |
20 |
- |
20 |
10 |
|
От 0 до 25,4 |
0,01 |
- |
10 |
20 |
- |
30 |
10 |
|
От 0 до 50,8 |
0,01 |
- |
10 |
- |
20 |
30 |
10 |
Таблица 3 - Габаритные размеры и масса индикаторов часового типа
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
От 0 до 1 |
114 |
56 |
26 |
0,18 |
|
От 0 до 3 |
78 |
40 |
20 |
0,08 |
|
От 0 до 5 |
80 |
40 |
21 |
0,08 |
|
От 0 до 10 |
108 |
58 |
25 |
0,20 |
|
От 0 до 30 |
127 |
58 |
28 |
0,20 |
|
От 0 до 50 |
237 |
58 |
28 |
0,30 |
Таблица 4 - Габаритные размеры и масса индикаторов с цифровым отсчетным устройством
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
От 0 до 12,7 |
122 |
59 |
32 |
0,2 |
|
От 0 до 25,4 |
182 |
59 |
35 |
0,3 |
|
От 0 до 50,8 |
250 |
59 |
35 |
0,4 |
Таблица 5 -Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
|
Средний срок службы, лет |
5 |
